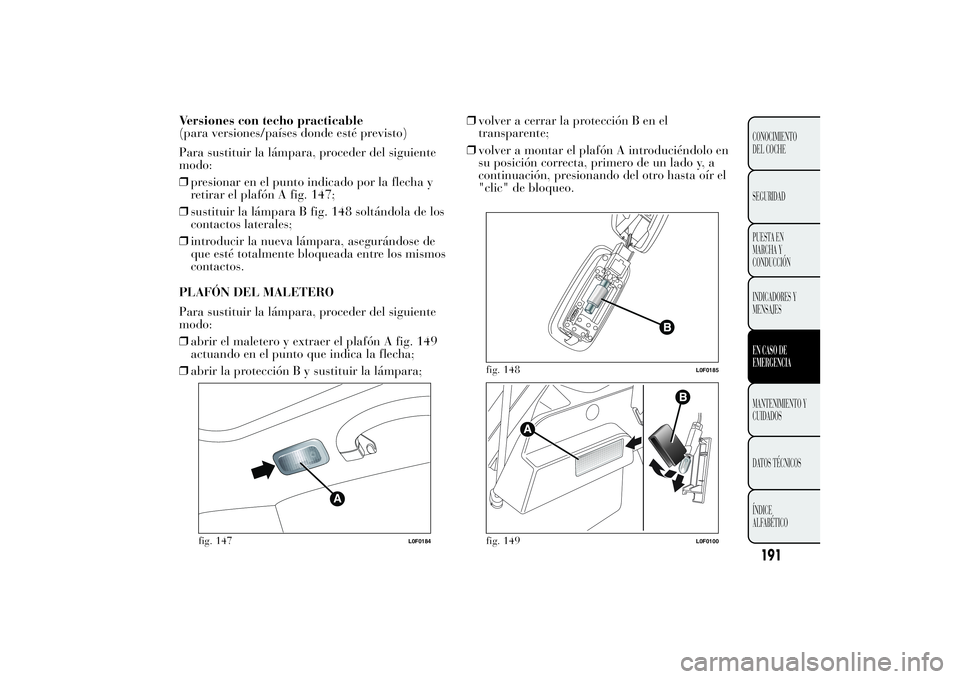

Versiones con techo practicable
(para versiones/países donde esté previsto)
Para sustituir la lámpara, proceder del siguiente
modo:
❒presionar en el punto indicado por la flecha y
retirar el plafón A fig. 147;
❒sustituir la lámpara B fig. 148 soltándola de los
contactos laterales;
❒introducir la nueva lámpara, asegurándose de
que esté totalmente bloqueada entre los mismos
contactos.
PLAFÓN DEL MALETERO
Para sustituir la lámpara, proceder del siguiente
modo:
❒abrir el maletero y extraer el plafón A fig. 149
actuando en el punto que indica la flecha;
❒abrir la protección B y sustituir la lámpara;❒volver a cerrar la protección B en el
transparente;
❒volver a montar el plafón A introduciéndolo en
su posición correcta, primero de un lado y, a
continuación, presionando del otro hasta oír el
"clic" de bloqueo.
A
fig. 147
L0F0184
fig. 148
L0F0185
fig. 149
L0F0100
191CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
INDICADORES Y
MENSAJESEN CASO DE
EMERGENCIAMANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE
ALFABÉTICO

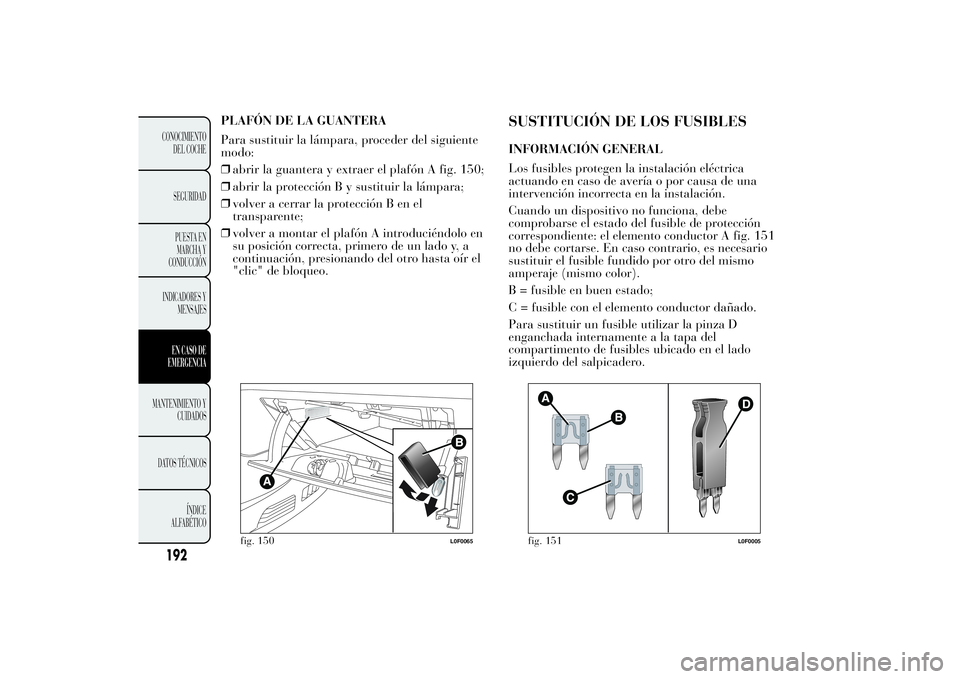

PLAFÓN DE LA GUANTERA
Para sustituir la lámpara, proceder del siguiente
modo:
❒abrir la guantera y extraer el plafón A fig. 150;
❒abrir la protección B y sustituir la lámpara;
❒volver a cerrar la protección B en el
transparente;
❒volver a montar el plafón A introduciéndolo en
su posición correcta, primero de un lado y, a
continuación, presionando del otro hasta oír el
"clic" de bloqueo.
SUSTITUCIÓN DE LOS FUSIBLESINFORMACIÓN GENERAL
Los fusibles protegen la instalación eléctrica
actuando en caso de avería o por causa de una
intervención incorrecta en la instalación.
Cuando un dispositivo no funciona, debe
comprobarse el estado del fusible de protección
correspondiente: el elemento conductor A fig. 151
no debe cortarse. En caso contrario, es necesario
sustituir el fusible fundido por otro del mismo
amperaje (mismo color).
B = fusible en buen estado;
C = fusible con el elemento conductor dañado.
Para sustituir un fusible utilizar la pinza D
enganchada internamente a la tapa del
compartimento de fusibles ubicado en el lado
izquierdo del salpicadero.
fig. 150
L0F0065
fig. 151
L0F0005
192CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
INDICADORES Y
MENSAJESEN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE
ALFABÉTICO

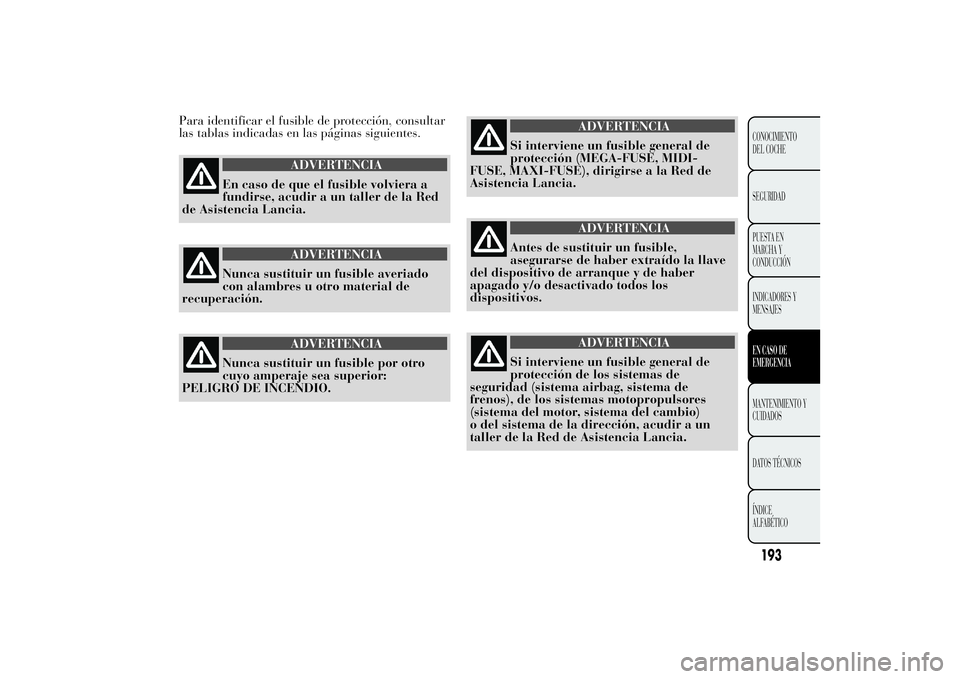

Para identificar el fusible de protección, consultar
las tablas indicadas en las páginas siguientes.
ADVERTENCIA
En caso de que el fusible volviera a
fundirse, acudir a un taller de la Red
de Asistencia Lancia.
ADVERTENCIA
Nunca sustituir un fusible averiado
con alambres u otro material de
recuperación.
ADVERTENCIA
Nunca sustituir un fusible por otro
cuyo amperaje sea superior:
PELIGRO DE INCENDIO.
ADVERTENCIA
Si interviene un fusible general de
protección (MEGA-FUSE, MIDI-
FUSE, MAXI-FUSE), dirigirse a la Red de
Asistencia Lancia.
ADVERTENCIA
Antes de sustituir un fusible,
asegurarse de haber extraído la llave
del dispositivo de arranque y de haber
apagado y/o desactivado todos los
dispositivos.
ADVERTENCIA
Si interviene un fusible general de
protección de los sistemas de
seguridad (sistema airbag, sistema de
frenos), de los sistemas motopropulsores
(sistema del motor, sistema del cambio)
o del sistema de la dirección, acudir a un
taller de la Red de Asistencia Lancia.
193CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
INDICADORES Y
MENSAJESEN CASO DE
EMERGENCIAMANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE
ALFABÉTICO

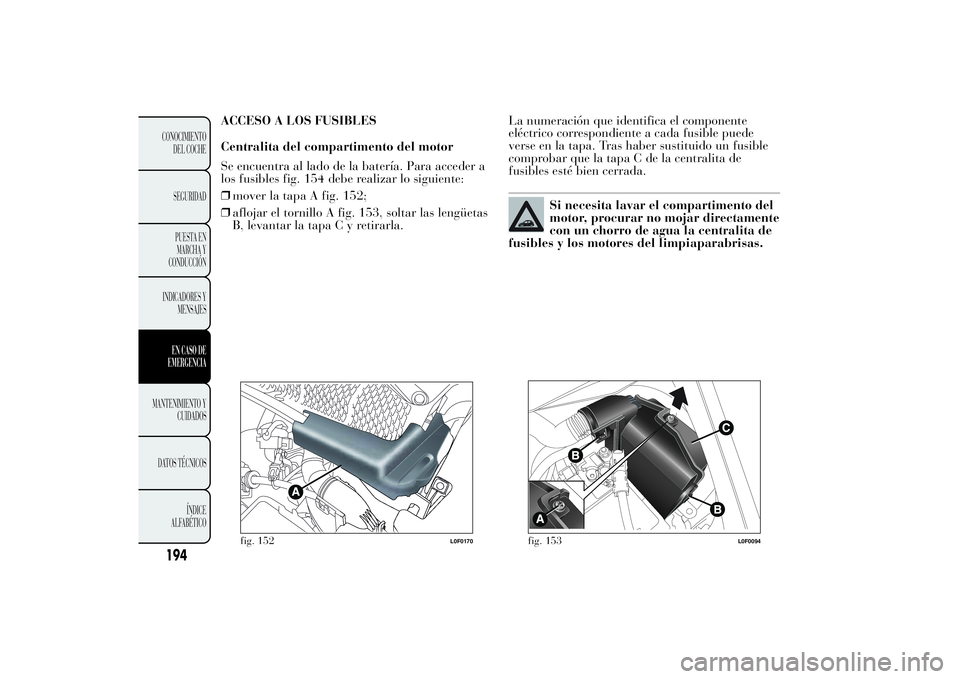

ACCESO A LOS FUSIBLES
Centralita del compartimento del motor
Se encuentra al lado de la batería. Para acceder a
los fusibles fig. 154 debe realizar lo siguiente:
❒mover la tapa A fig. 152;
❒aflojar el tornillo A fig. 153, soltar las lengüetas
B, levantar la tapaCyretirarla.La numeración que identifica el componente
eléctrico correspondiente a cada fusible puede
verse en la tapa. Tras haber sustituido un fusible
comprobar que la tapa C de la centralita de
fusibles esté bien cerrada.
Si necesita lavar el compartimento del
motor, procurar no mojar directamente
con un chorro de agua la centralita de
fusibles y los motores del limpiaparabrisas.
fig. 152
L0F0170
fig. 153
L0F0094
194CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
INDICADORES Y
MENSAJESEN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE
ALFABÉTICO

.

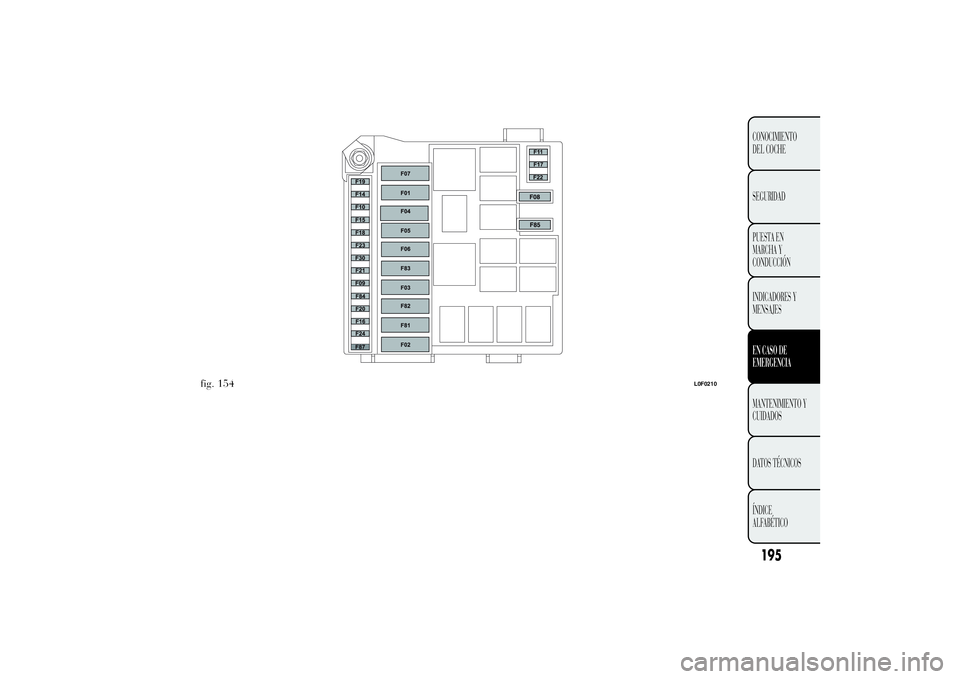

fig. 154
L0F0210
195CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
INDICADORES Y
MENSAJESEN CASO DE
EMERGENCIAMANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE
ALFABÉTICO

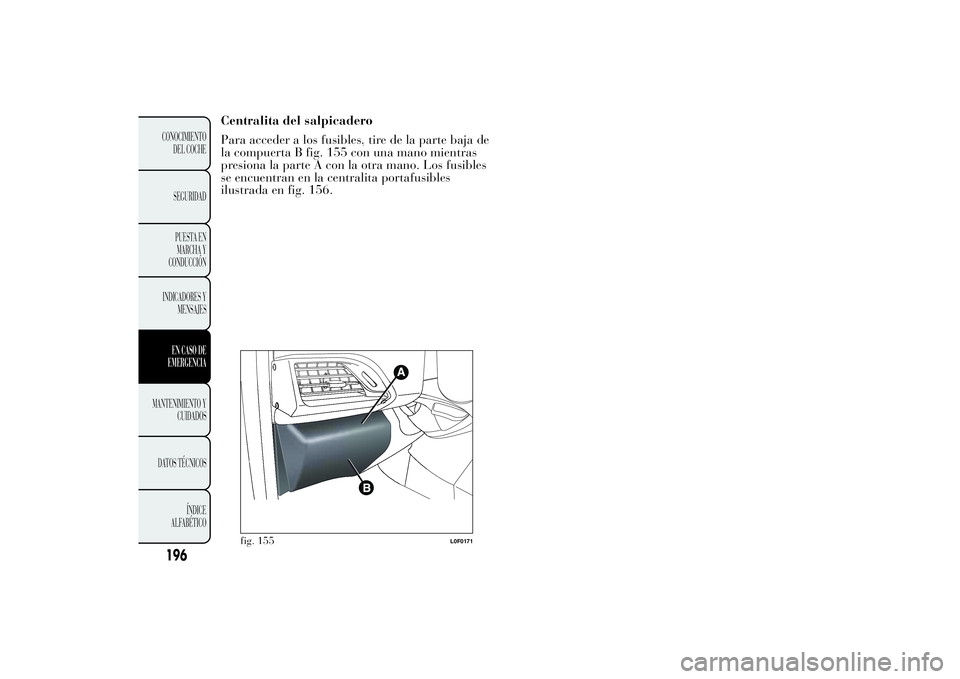

Centralita del salpicadero
Para acceder a los fusibles, tire de la parte baja de
la compuerta B fig. 155 con una mano mientras
presiona la parte A con la otra mano. Los fusibles
se encuentran en la centralita portafusibles
ilustrada en fig. 156.
.
fig. 155
L0F0171
196CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
INDICADORES Y
MENSAJESEN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE
ALFABÉTICO

.

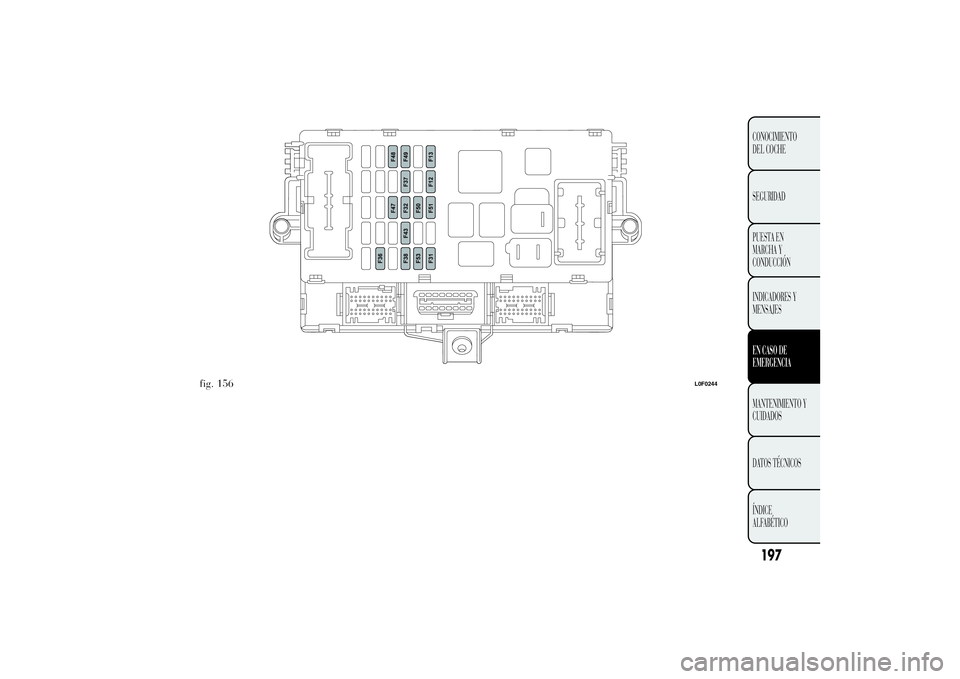

fig. 156
L0F0244
197CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
INDICADORES Y
MENSAJESEN CASO DE
EMERGENCIAMANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE
ALFABÉTICO

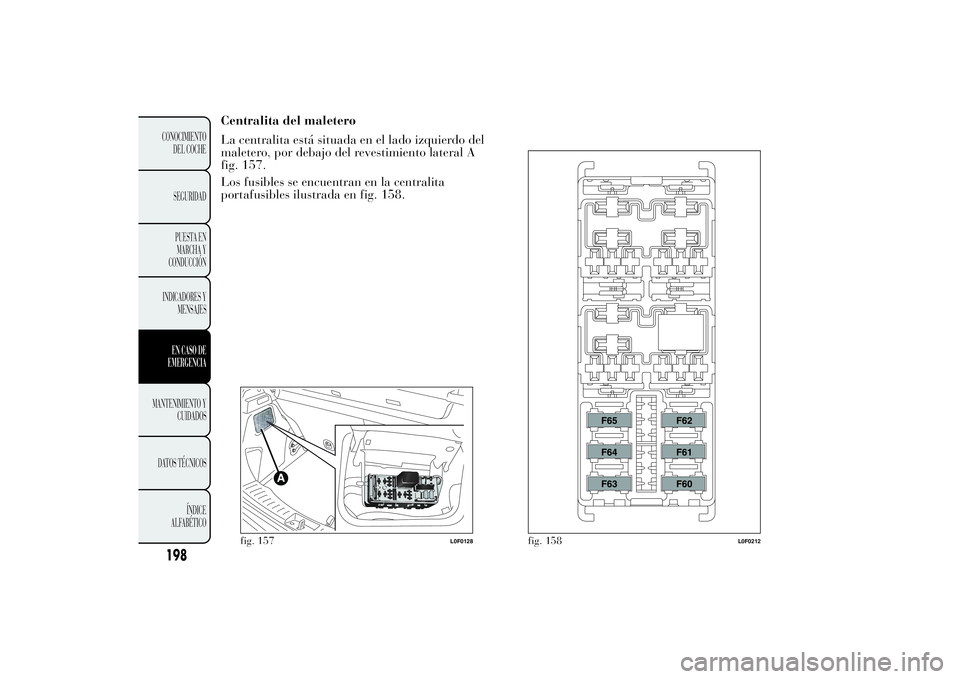

Centralita del maletero
