2012 Lancia Ypsilon Manual de Empleo y Cuidado (in Spanish)

Representa la media indicativa de los consumos
desde el inicio del nuevo viaje.
Consumo instantáneo
Indica la variación, constantemente actualizada,
del consumo de combustible. En caso de que
se detenga el vehículo con el motor en marcha, en
la pantalla se mostrará la indicación "----".
Velocidad media
Representa el valor medio de la velocidad del
vehículo en función del tiempo total transcurrido
desde el inicio del nuevo viaje.
Tiempo de viaje
Tiempo transcurrido desde el inicio del nuevo
viaje.

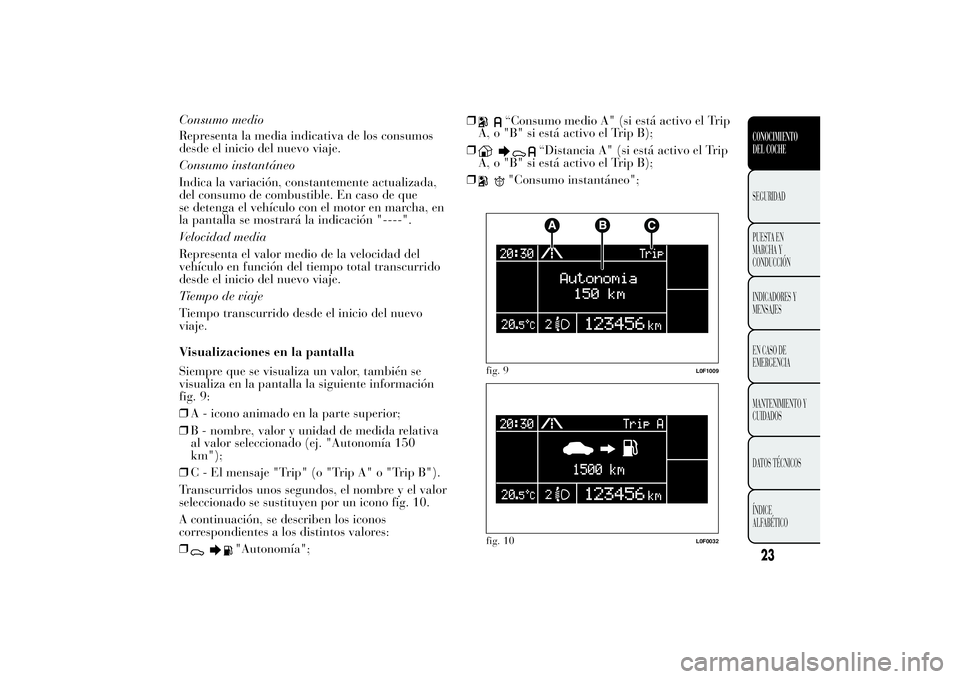

Visualizaciones en la pantalla
Siempre que se visualiza un valor, también se
visualiza en la pantalla la siguiente información
fig. 9:
❒A - icono animado en la parte superior;
❒B - nombre, valor y unidad de medida relativa
al valor seleccionado (ej. "Autonomía 150
km");
❒C - El mensaje "Trip" (o "Trip A" o "Trip B").
Transcurridos unos segundos, el nombre y el valor
seleccionado se sustituyen por un icono fig. 10.
A continuación, se describen los iconos
correspondientes a los distintos valores:
❒
"Autonomía";❒
“Consumo medio A" (si está activo el Trip
A, o "B" si está activo el Trip B);
❒
“Distancia A" (si está activo el Trip
A, o "B" si está activo el Trip B);
❒
"Consumo instantáneo";
fig. 9
L0F1009
fig. 10
L0F0032
23CONOCIMIENTO
DEL COCHESEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
INDICADORES Y
MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE
ALFABÉTICO
Consumo medio

❒
“Velocidad media A" (si está activo el Trip
A, o "B" si está activo el Trip B);
❒“Tiempo de viaje A" (si está activo el Trip
A, o "B" si está activo el Trip B);

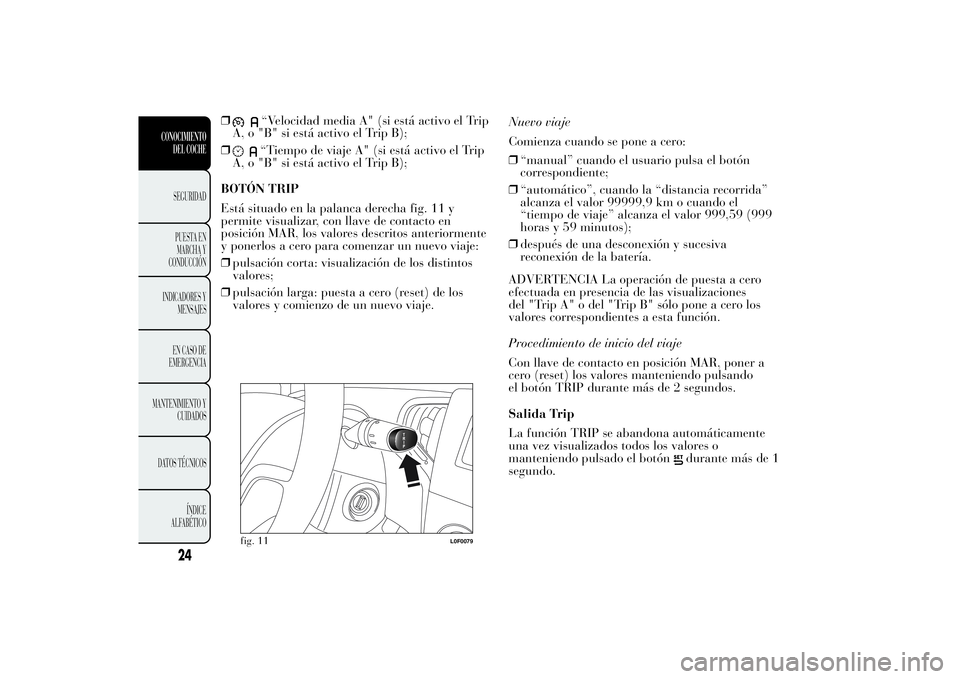

BOTÓN TRIP
Está situado en la palanca derecha fig. 11 y
permite visualizar, con llave de contacto en
posición MAR, los valores descritos anteriormente
y ponerlos a cero para comenzar un nuevo viaje:
❒pulsación corta: visualización de los distintos
valores;
❒pulsación larga: puesta a cero (reset) de los
valores y comienzo de un nuevo viaje.Nuevo viaje
Comienza cuando se pone a cero:
❒“manual” cuando el usuario pulsa el botón
correspondiente;
❒“automático”, cuando la “distancia recorrida”
alcanza el valor 99999,9 km o cuando el
“tiempo de viaje” alcanza el valor 999,59 (999
horas y 59 minutos);
❒después de una desconexión y sucesiva
reconexión de la batería.
ADVERTENCIA La operación de puesta a cero
efectuada en presencia de las visualizaciones
del "Trip A" o del "Trip B" sólo pone a cero los
valores correspondientes a esta función.
Procedimiento de inicio del viaje
Con llave de contacto en posición MAR, poner a
cero (reset) los valores manteniendo pulsando
el botón TRIP durante más de 2 segundos.
Salida Trip
La función TRIP se abandona automáticamente
una vez visualizados todos los valores o
manteniendo pulsado el botón
durante más de 1
segundo.
fig. 11
L0F0079
24
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
INDICADORES Y
MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE
ALFABÉTICO

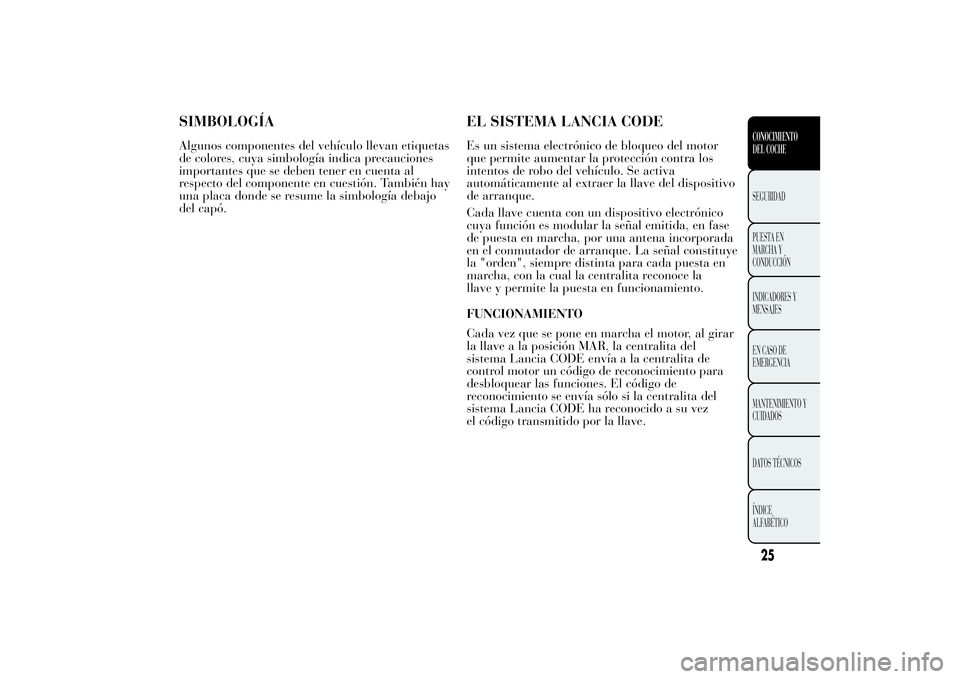

SIMBOLOGÍAAlgunos componentes del vehículo llevan etiquetas
de colores, cuya simbología indica precauciones
importantes que se deben tener en cuenta al
respecto del componente en cuestión. También hay
una placa donde se resume la simbología debajo
del capó.
EL SISTEMA LANCIA CODEEs un sistema electrónico de bloqueo del motor
que permite aumentar la protección contra los
intentos de robo del vehículo. Se activa
automáticamente al extraer la llave del dispositivo
de arranque.
Cada llave cuenta con un dispositivo electrónico
cuya función es modular la señal emitida, en fase
de puesta en marcha, por una antena incorporada
en el conmutador de arranque. La señal constituye
la "orden", siempre distinta para cada puesta en
marcha, con la cual la centralita reconoce la
llave y permite la puesta en funcionamiento.
FUNCIONAMIENTO
Cada vez que se pone en marcha el motor, al girar
la llave a la posición MAR, la centralita del
sistema Lancia CODE envía a la centralita de
control motor un código de reconocimiento para
desbloquear las funciones. El código de
reconocimiento se envía sólo si la centralita del
sistema Lancia CODE ha reconocido a su vez
el código transmitido por la llave.
25CONOCIMIENTO
DEL COCHESEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
INDICADORES Y
MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE
ALFABÉTICO

Girando la llave a la posición STOP, el sistema
Lancia CODE desactiva las funciones de la
centralita de control del motor. Si, durante la
puesta en marcha del motor, el código no ha sido
correctamente reconocido, en el cuadro de
instrumentos se enciende el testigo
.Enese
caso, girar la llave a la posición STOP y, a
continuación, a MAR; si el bloqueo persiste,
intentarlo con las otras llaves disponibles. Si aun
así no logra poner en marcha el motor, acudir a la
Red de Asistencia Lancia.
Encendidos del testigo
durante la marcha
Si el testigo
se enciende significa que el sistema
está efectuando una autodiagnosis (debido, por
ejemplo, a una caída de tensión). Si el
inconveniente continúa, dirigirse a la Red de
asistencia Lancia.

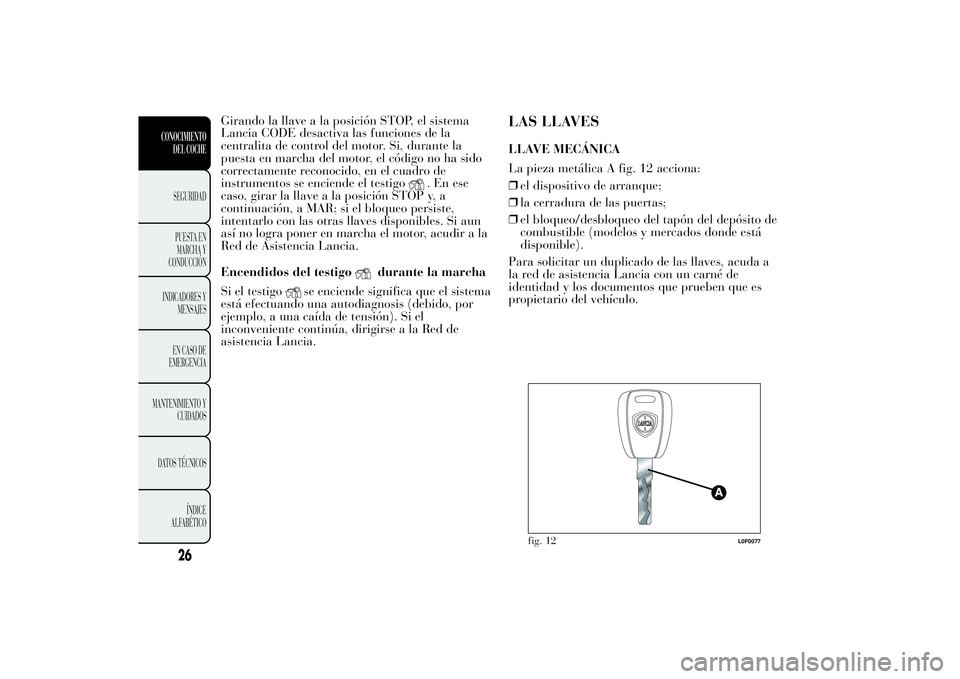

LAS LLAVESLLAVE MECÁNICA
La pieza metálica A fig. 12 acciona:
❒el dispositivo de arranque;
❒la cerradura de las puertas;
❒el bloqueo/desbloqueo del tapón del depósito de
combustible (modelos y mercados donde está
disponible).
Para solicitar un duplicado de las llaves, acuda a
la red de asistencia Lancia con un carné de
identidad y los documentos que prueben que es
propietario del vehículo.
fig. 12
L0F0077
26
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
INDICADORES Y
MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE
ALFABÉTICO

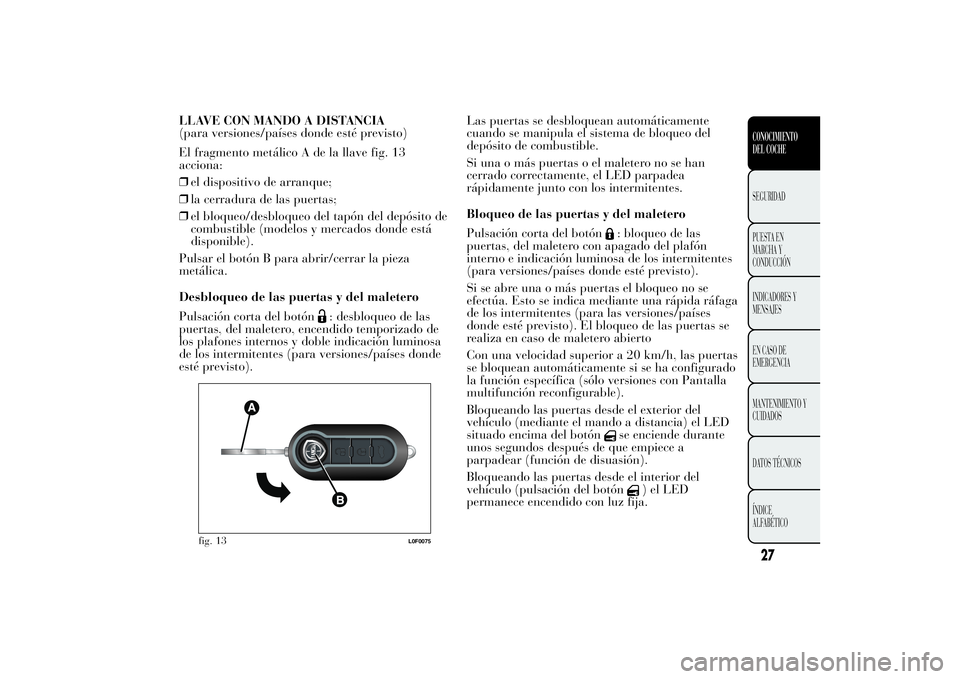

LLAVE CON MANDO A DISTANCIA
(para versiones/países donde esté previsto)
El fragmento metálico A de la llave fig. 13
acciona:
❒el dispositivo de arranque;
❒la cerradura de las puertas;
❒el bloqueo/desbloqueo del tapón del depósito de
combustible (modelos y mercados donde está
disponible).
Pulsar el botón B para abrir/cerrar la pieza
metálica.
Desbloqueo de las puertas y del maletero
Pulsación corta del botón
: desbloqueo de las
puertas, del maletero, encendido temporizado de
los plafones internos y doble indicación luminosa
de los intermitentes (para versiones/países donde
esté previsto).Las puertas se desbloquean automáticamente
cuando se manipula el sistema de bloqueo del
depósito de combustible.
Si una o más puertas o el maletero no se han
cerrado correctamente, el LED parpadea
rápidamente junto con los intermitentes.
Bloqueo de las puertas y del maletero
Pulsación corta del botón
: bloqueo de las
puertas, del maletero con apagado del plafón
interno e indicación luminosa de los intermitentes
(para versiones/países donde esté previsto).
Si se abre una o más puertas el bloqueo no se
efectúa. Esto se indica mediante una rápida ráfaga
de los intermitentes (para las versiones/países
donde esté previsto). El bloqueo de las puertas se
realiza en caso de maletero abierto
Con una velocidad superior a 20 km/h, las puertas
se bloquean automáticamente si se ha configurado
la función específica (sólo versiones con Pantalla
multifunción reconfigurable).
Bloqueando las puertas desde el exterior del
vehículo (mediante el mando a distancia) el LED
situado encima del botónse enciende durante
unos segundos después de que empiece a
parpadear (función de disuasión).
Bloqueando las puertas desde el interior del
vehículo (pulsación del botón
)elLED
permanece encendido con luz fija.
fig. 13
L0F0075
27CONOCIMIENTO
DEL COCHESEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
INDICADORES Y
MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE
ALFABÉTICO

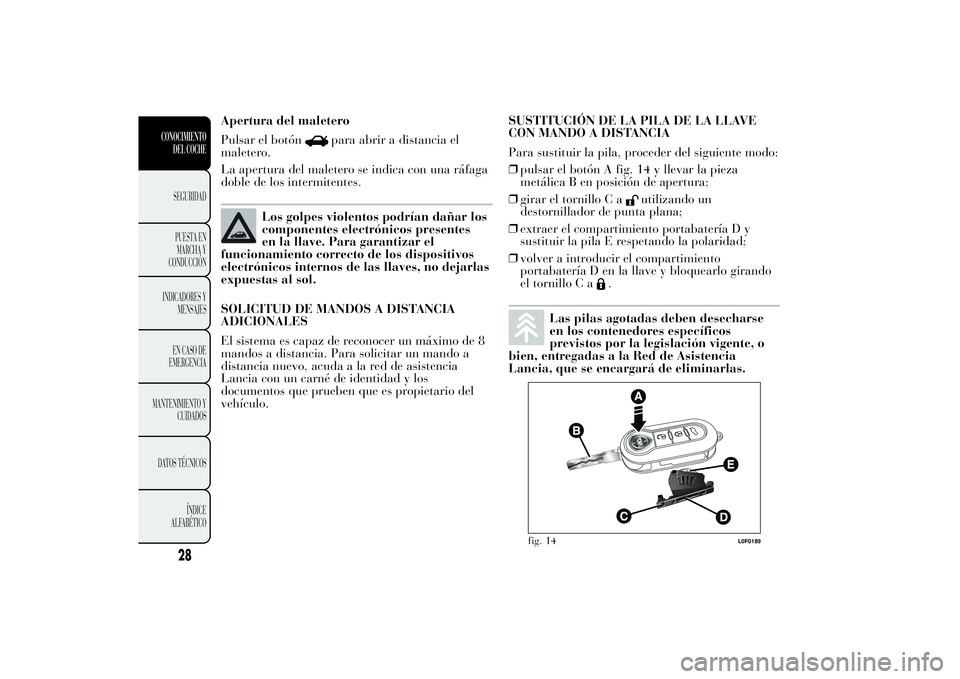

Apertura del maletero
Pulsar el botón
para abrir a distancia el
maletero.
La apertura del maletero se indica con una ráfaga
doble de los intermitentes.
Los golpes violentos podrían dañar los
componentes electrónicos presentes
en la llave. Para garantizar el
funcionamiento correcto de los dispositivos
electrónicos internos de las llaves, no dejarlas
expuestas al sol.
SOLICITUD DE MANDOS A DISTANCIA
ADICIONALES
El sistema es capaz de reconocer un máximo de 8
mandos a distancia. Para solicitar un mando a
distancia nuevo, acuda a la red de asistencia
Lancia con un carné de identidad y los
documentos que prueben que es propietario del
vehículo.SUSTITUCIÓN DE LA PILA DE LA LLAVE
CON MANDO A DISTANCIA
Para sustituir la pila, proceder del siguiente modo:
❒pulsar el botón A fig. 14 y llevar la pieza
metálica B en posición de apertura;
❒girar el tornillo C a
utilizando un
destornillador de punta plana;
❒extraer el compartimiento portabatería D y
sustituir la pila E respetando la polaridad;
❒volver a introducir el compartimiento
portabatería D en la llave y bloquearlo girando
el tornillo C a
.
Las pilas agotadas deben desecharse
en los contenedores específicos
previstos por la legislación vigente, o
bien, entregadas a la Red de Asistencia
Lancia, que se encargará de eliminarlas.
fig. 14
L0F0189
28
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
INDICADORES Y
MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE
ALFABÉTICO

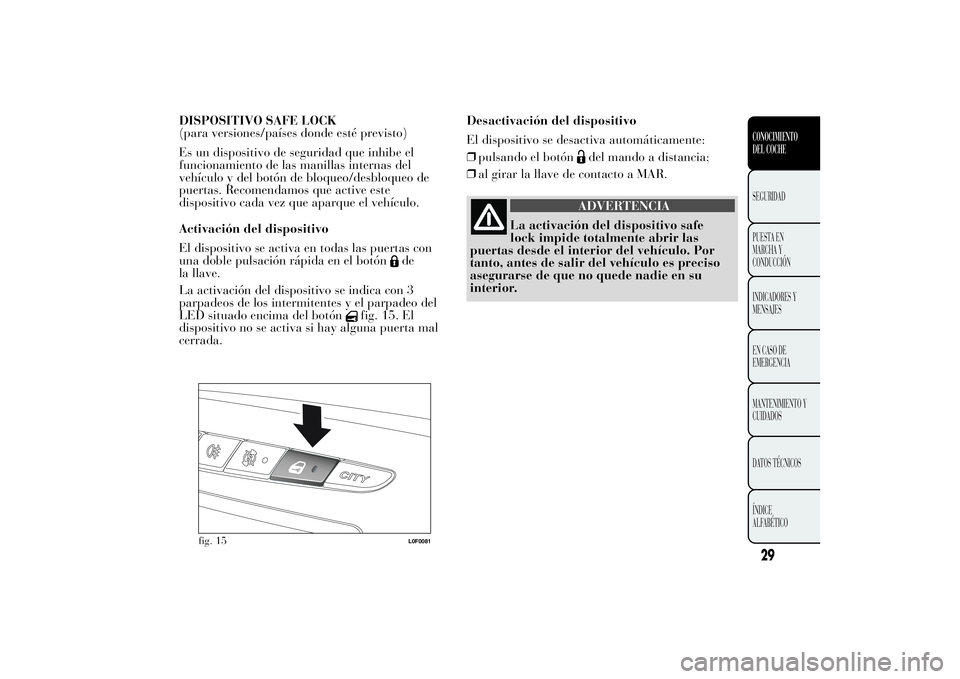

DISPOSITIVO SAFE LOCK
(para versiones/países donde esté previsto)
Es un dispositivo de seguridad que inhibe el
funcionamiento de las manillas internas del
vehículo y del botón de bloqueo/desbloqueo de
puertas. Recomendamos que active este
dispositivo cada vez que aparque el vehículo.
Activación del dispositivo
El dispositivo se activa en todas las puertas con
una doble pulsación rápida en el botón
de
la llave.
La activación del dispositivo se indica con 3
parpadeos de los intermitentes y el parpadeo del
LED situado encima del botón
fig. 15. El
dispositivo no se activa si hay alguna puerta mal
cerrada.Desactivación del dispositivo
El dispositivo se desactiva automáticamente:
❒pulsando el botón
del mando a distancia;
❒al girar la llave de contacto a MAR.ADVERTENCIA
La activación del dispositivo safe
lock impide totalmente abrir las
puertas desde el interior del vehículo. Por
tanto, antes de salir del vehículo es preciso
asegurarse de que no quede nadie en su
interior.
fig. 15
L0F0081
29CONOCIMIENTO
DEL COCHESEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
INDICADORES Y
MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE
ALFABÉTICO

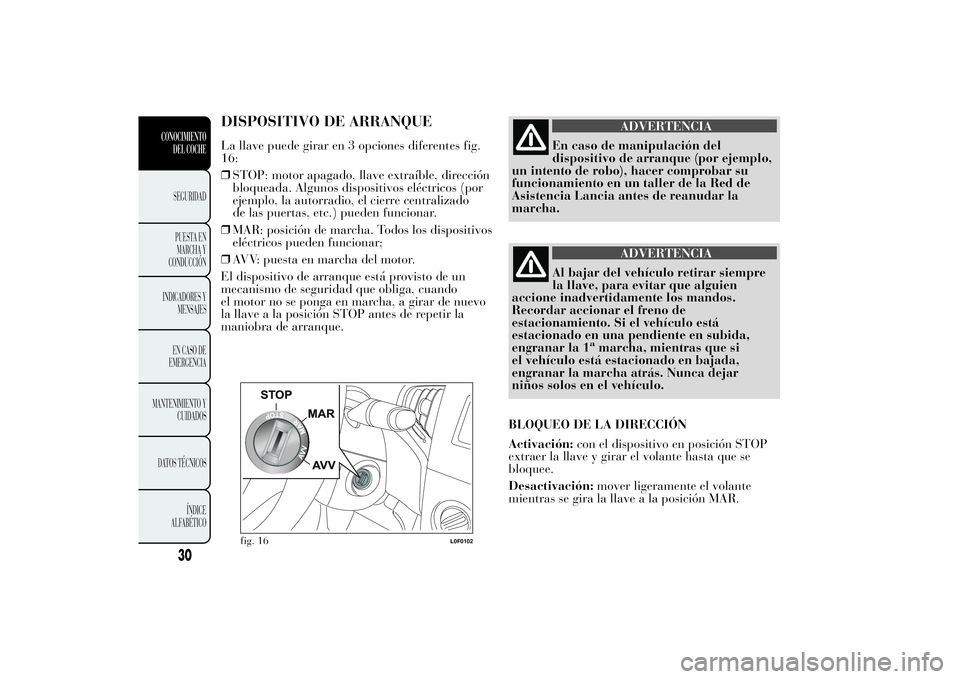

DISPOSITIVO DE ARRANQUELa llave puede girar en 3 opciones diferentes fig.
16:
❒STOP: motor apagado, llave extraíble, dirección
bloqueada. Algunos dispositivos eléctricos (por
ejemplo, la autorradio, el cierre centralizado
de las puertas, etc.) pueden funcionar.
❒MAR: posición de marcha. Todos los dispositivos
eléctricos pueden funcionar;
❒AVV: puesta en marcha del motor.
El dispositivo de arranque está provisto de un
mecanismo de seguridad que obliga, cuando
el motor no se ponga en marcha, a girar de nuevo
la llave a la posición STOP antes de repetir la
maniobra de arranque.
ADVERTENCIA
En caso de manipulación del
dispositivo de arranque (por ejemplo,
un intento de robo), hacer comprobar su
funcionamiento en un taller de la Red de
Asistencia Lancia antes de reanudar la
marcha.
ADVERTENCIA
Al bajar del vehículo retirar siempre
la llave, para evitar que alguien
accione inadvertidamente los mandos.
Recordar accionar el freno de
estacionamiento. Si el vehículo está
estacionado en una pendiente en subida,
engranar la 1
amarcha, mientras que si
el vehículo está estacionado en bajada,
engranar la marcha atrás. Nunca dejar
niños solos en el vehículo.
BLOQUEO DE LA DIRECCIÓN
Activación:con el dispositivo en posición STOP
extraer la llave y girar el volante hasta que se
bloquee.
Desactivación:mover ligeramente el volante
mientras se gira la llave a la posición MAR.
fig. 16
L0F0102
30
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
INDICADORES Y
MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE
ALFABÉTICO
