2012 Lancia Ypsilon Manual de Empleo y Cuidado (in Spanish)

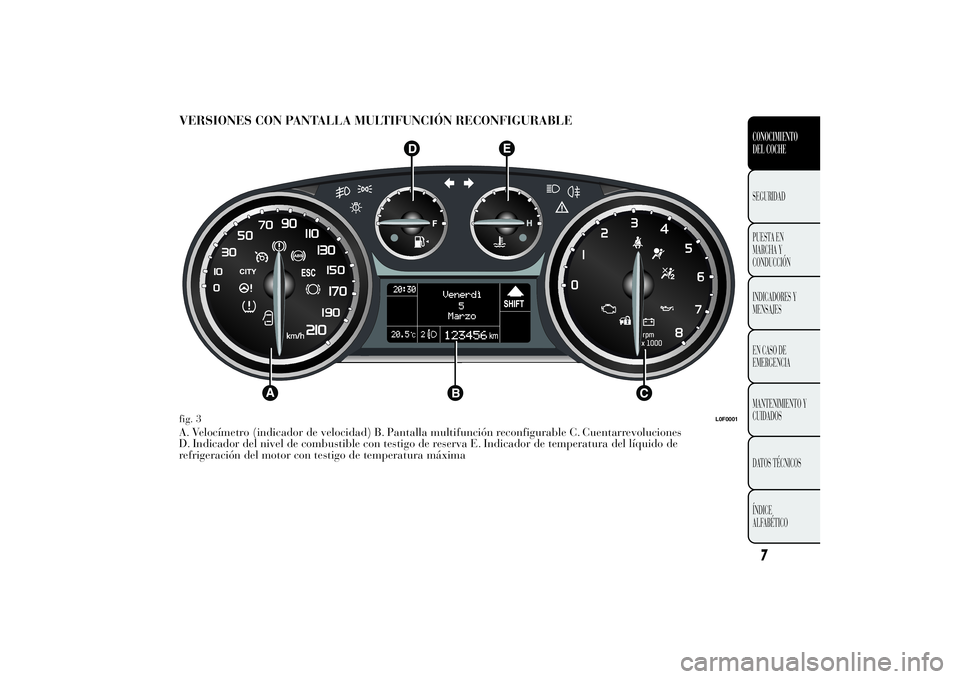

VERSIONES CON PANTALLA MULTIFUNCIÓN RECONFIGURABLEA. Velocímetro (indicador de velocidad) B. Pantalla multifunción reconfigurable C. Cuentarrevoluciones
D. Indicador del nivel de combustible con testigo de reserva E. Indicador de temperatura del líquido de
refrigeración del motor con testigo de temperatura máximafig. 3
L0F0001
7CONOCIMIENTO
DEL COCHESEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
INDICADORES Y
MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE
ALFABÉTICO

VELOCÍMETRO (INDICADOR DE
VELOCIDAD)
Indica la velocidad del vehículo (velocímetro).
CUENTARREVOLUCIONES
Indica el número de revoluciones del motor.
INDICADOR DIGITAL DEL NIVEL DE
COMBUSTIBLE
La aguja indica la cantidad de combustible
presente en el depósito.
E - depósito vacío
F - depósito lleno
El encendido del testigo A fig. 4 (en algunas
versiones junto al mensaje visualizado en la
pantalla) indica que en el depósito permanecen
entre5y7litros de combustible; en este caso,
repostar lo antes posible.
No viajar con el depósito de combustible casi
vacío: la falta de alimentación podría dañar el
catalizador.
ADVERTENCIA Si la aguja se coloca en la
indicación E con el testigo A intermitente,
significa que hay una anomalía en el sistema. En
ese caso, acudir a la Red de Asistencia Lancia
para que revisen el sistema.INDICADOR DE LA TEMPERATURA DEL
LÍQUIDO DE REFRIGERACIÓN DEL MOTOR
La aguja indica la temperatura del líquido de
refrigeración motor.
C - Temperatura baja del líquido de refrigeración
del motor.
H - Temperatura alta del líquido de refrigeración
del motor.
El encendido del testigo B fig. 4 (en algunas
versiones junto al mensaje visualizado en la
pantalla) indica el aumento excesivo de la
temperatura del líquido de refrigeración; en este
caso, apagar el motor y acudir a la Red de
Asistencia Lancia.
fig. 4
L0F0026
8
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
INDICADORES Y
MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE
ALFABÉTICO
Si la aguja de la temperatura del
líquido de refrigeración del motor llega
a la zona roja, apagar el motor
inmediatamente y acudir a un taller de la Red
de Asistencia Lancia.

PANTALLAEl vehículo puede estar equipado con pantalla
multifunción/multifunción reconfigurable, que
ofrece información útil al usuario durante la
conducción del vehículo en función de las
configuraciones realizadas.
Con llave retirada del dispositivo de arranque, al
abrir/cerrar una puerta, la pantalla se activa
visualizando durante unos segundos la hora y los
kilómetros totales (o millas) recorridos.
NOTA: Si la temperatura exterior es muy baja
(por debajo de 0°C), la información podría tardar
más de lo habitual en aparecer en pantalla.PANTALLA "ESTÁNDAR" PANTALLA
MULTIFUNCIÓN
En la pantalla fig. 5 aparecen las siguientes
indicaciones:
fig. 5
L0F1008
9CONOCIMIENTO
DEL COCHESEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
INDICADORES Y
MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE
ALFABÉTICO
AFechaBGear Shift Indicator (indicación del cambio de
marcha) (para versiones/países donde esté
previsto)CIndicación de la función Start&Stop (para
versiones/países donde esté previsto).D
Hora (se visualiza siempre, incluso sin la llave
puesta y con las puertas cerradas)
EOdómetro (visualización de los kilómetros/
millas recorridos)FTemperatura exterior (para versiones/países
donde esté previsto)G
Posición de orientación de los faros (sólo con
luces de cruce encendidas)
H
Posible activación de la dirección eléctrica
Dualdrive (mensaje CITY) o activación de la
modalidad de conducción ECO (mensaje ECO)

PANTALLA "ESTÁNDAR" PANTALLA
MULTIFUNCIÓN RECONFIGURABLE
En la pantalla fig. 6 aparecen las siguientes
indicaciones:AHoraBFecha o visualización de los kilómetros (o
millas) parciales recorridosCGear Shift Indicator (indicación del cambio de
marcha) (para versiones/países donde esté
previsto)D
Indicación de la función Start&Stop (para
versiones/países donde esté previsto).EOdómetro (visualización de los kilómetros/
millas recorridos)FPosición de orientación de los faros (sólo con
luces de cruce encendidas)
G
Temperatura exterior (para versiones/países
donde esté previsto)
H
Indicación del estado del vehículo (por ej.
puertas abiertas, presencia de hielo en la
carretera, etc.)
En algunas versiones la pantalla muestra la
presión de la turbina.
GEAR SHIFT INDICATOR
El sistema GSI (Gear Shift Indicator) propone al
conductor que realice un cambio de marcha a
través de una indicación específica en el cuadro de
instrumentos fig. 7. A través del GSI, el
conductor es informado de que el paso a otra
marcha permitiría una reducción del consumo.
fig. 6
L0F1007
10
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
INDICADORES Y
MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE
ALFABÉTICO
fig. 7
L0F1010

Cuando en la pantalla aparece el icono SHIFT UP
(
SHIFT) el GSI propone pasar a una marcha
con una relación superior, mientras que cuando la
pantalla muestra el icono SHIFT DOWN (SHIFT) el GSI propone pasar a una marcha con
relación inferior.
La indicación en el cuadro de instrumentos
permanece encendida hasta que el conductor
efectúa el cambio de marcha o mientras las
condiciones de marcha sigan un perfil de viaje que
requiere un cambio de marcha para mejorar los
consumos.
WELCOME MOVEMENT
En algunas versiones, girando la llave a la
posición MAR, se produce:
❒el rápido movimiento (subida/bajada) de los
indicadores del velocímetro y el
cuentarrevoluciones;
❒la iluminación de los indicadores gráficos/
pantalla;
❒la visualización del logotipo Lancia.Movimiento de índices
Si se retira la llave del dispositivo de arranque
durante el movimiento de los índices, estos
volverán inmediatamente a la posición inicial.
Después de haber alcanzado el valor de fondo de
escala, los indicadores se colocan en el valor
indicado por el vehículo.
Al poner en marcha el motor, finaliza el
movimiento de los indicadores.
Iluminación de los índices gráficos/pantalla
Unos segundos después de introducir la llave en el
dispositivo de arranque se encienden los índices,
las gráficos y la pantalla.
Visualización del logotipo Lancia
Al retirar la llave del dispositivo de arranque (con
las puertas cerradas), la pantalla permanece
iluminada y aparece el logotipo Lancia. A
continuación, la iluminación de la pantalla se
atenúa poco a poco hasta su apagado completo.
BOTONES DE MANDO
NOTA En las siguientes páginas se describen los
botones
y
fig. 8. En algunas versiones los
botones son
y
.
11CONOCIMIENTO
DEL COCHESEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
INDICADORES Y
MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE
ALFABÉTICO
Para desplazarse hacia arriba por la ventana y las
opciones relacionadas o aumentar el valor
mostrado.

Pulsación corta para acceder al menú y/o pasar a
la página siguiente o para confirmar la selección
deseada.
Pulsación larga para volver a la página estándar.Para desplazarse hacia abajo por la ventana y las
opciones relacionadas o reducir el valor mostrado.
Los botones
y
activan funciones diferentes
en función de las siguientes situaciones:
❒dentro del menú permiten moverse hacia arriba
o hacia abajo;
❒durante las operaciones de configuración
permiten incrementar o disminuir.MENÚ DE CONFIGURACIÓN
El menú está compuesto por una serie de opciones
que pueden seleccionarse con los botones
y
, y que permiten acceder a las diferentes
operaciones de selección y configuración (Setup)
indicadas a continuación. Para algunas opciones
se ha previsto un submenú. El menú puede
activarse pulsando brevemente el botón
.
El menú se compone de las siguientes opciones:
❒MENÚ
❒ILUMINACIÓN
❒BIP DE VELOCIDAD
❒SENSOR DE FAROS (para versiones/países
donde esté previsto)
❒SENSOR DE LLUVIA (modelos y mercados
donde está disponible)
❒ACTIVACIÓN/DATOS TRIP B
❒AJUSTE HORA
❒AJUSTE FECHA
❒PRIMERA PÁGINA (para versiones/países
donde esté previsto)
❒AUTOCIERRE
❒UNIDAD DE MEDIDA
❒IDIOMA
❒VOLUMEN DE LOS AVISOS
❒VOLUMEN DE LOS BOTONES
fig. 8
L0F0042
12
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
INDICADORES Y
MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE
ALFABÉTICO

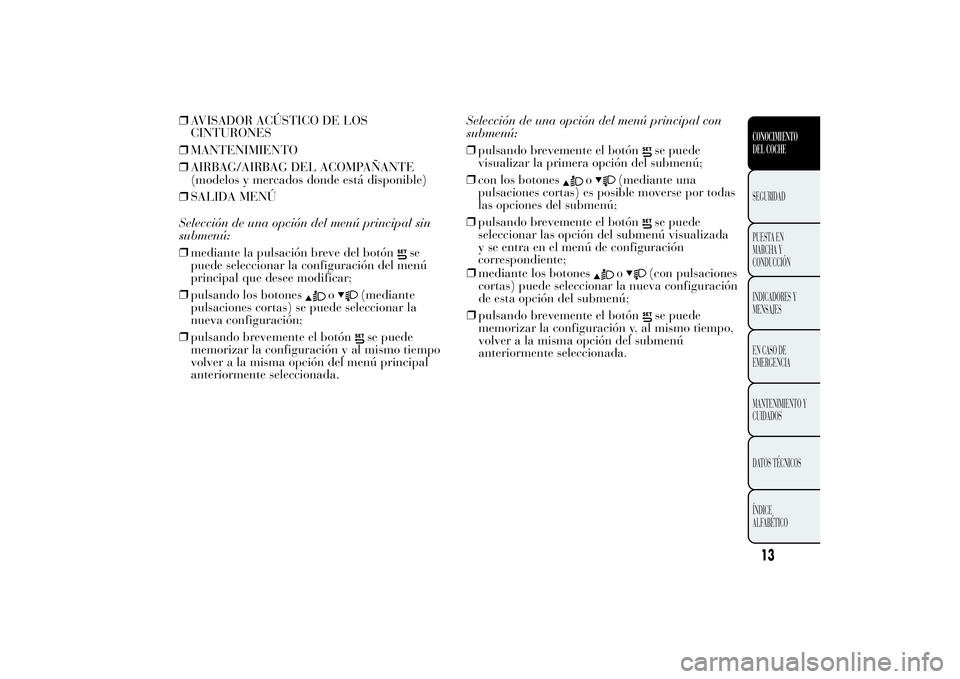

❒AVISADOR ACÚSTICO DE LOS
CINTURONES
❒MANTENIMIENTO
❒AIRBAG/AIRBAG DEL ACOMPAÑANTE
(modelos y mercados donde está disponible)
❒SALIDA MENÚ
Selección de una opción del menú principal sin
submenú:
❒mediante la pulsación breve del botón
se
puede seleccionar la configuración del menú
principal que desee modificar;
❒pulsando los botones
o
(mediante
pulsaciones cortas) se puede seleccionar la
nueva configuración;
❒pulsando brevemente el botónse puede
memorizar la configuración y al mismo tiempo
volver a la misma opción del menú principal
anteriormente seleccionada.Selección de una opción del menú principal con
submenú:
❒pulsando brevemente el botón
se puede
visualizar la primera opción del submenú;
❒con los botones
o
(mediante una
pulsaciones cortas) es posible moverse por todas
las opciones del submenú;
❒pulsando brevemente el botón
se puede
seleccionar las opción del submenú visualizada
y se entra en el menú de configuración
correspondiente;
❒mediante los botones
o
(con pulsaciones
cortas) puede seleccionar la nueva configuración
de esta opción del submenú;
❒pulsando brevemente el botónse puede
memorizar la configuración y, al mismo tiempo,
volver a la misma opción del submenú
anteriormente seleccionada.
13CONOCIMIENTO
DEL COCHESEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
INDICADORES Y
MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE
ALFABÉTICO

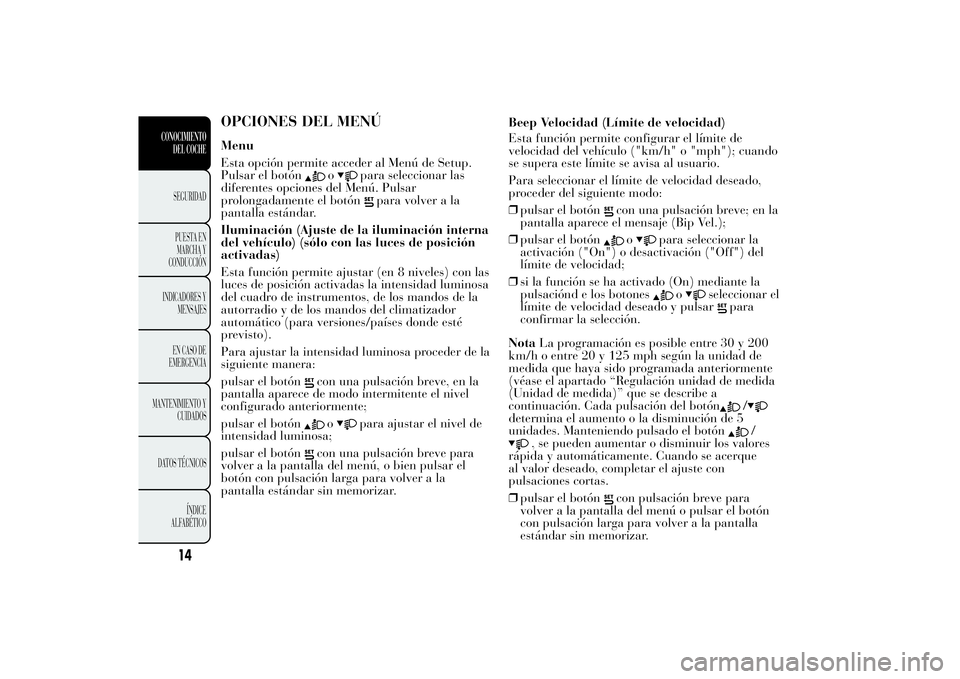

OPCIONES DEL MENÚMenu
Esta opción permite acceder al Menú de Setup.
Pulsar el botón
o
para seleccionar las
diferentes opciones del Menú. Pulsar
prolongadamente el botón
para volver a la
pantalla estándar.
Iluminación (Ajuste de la iluminación interna
del vehículo) (sólo con las luces de posición
activadas)
Esta función permite ajustar (en 8 niveles) con las
luces de posición activadas la intensidad luminosa
del cuadro de instrumentos, de los mandos de la
autorradio y de los mandos del climatizador
automático (para versiones/países donde esté
previsto).
Para ajustar la intensidad luminosa proceder de la
siguiente manera:
pulsar el botón
con una pulsación breve, en la
pantalla aparece de modo intermitente el nivel
configurado anteriormente;
pulsar el botóno
para ajustar el nivel de
intensidad luminosa;
pulsar el botón
con una pulsación breve para
volver a la pantalla del menú, o bien pulsar el
botón con pulsación larga para volver a la
pantalla estándar sin memorizar.Beep Velocidad (Límite de velocidad)
Esta función permite configurar el límite de
velocidad del vehículo ("km/h" o "mph"); cuando
se supera este límite se avisa al usuario.
Para seleccionar el límite de velocidad deseado,
proceder del siguiente modo:
❒pulsar el botón
con una pulsación breve; en la
pantalla aparece el mensaje (Bip Vel.);
❒pulsar el botóno
para seleccionar la
activación ("On") o desactivación ("Off") del
límite de velocidad;
❒si la función se ha activado (On) mediante la
pulsaciónd e los botones
o
seleccionar el
límite de velocidad deseado y pulsar
para
confirmar la selección.
NotaLa programación es posible entre 30 y 200
km/h o entre 20 y 125 mph según la unidad de
medida que haya sido programada anteriormente
(véase el apartado “Regulación unidad de medida
(Unidad de medida)” que se describe a
continuación. Cada pulsación del botón
/
determina el aumento o la disminución de 5
unidades. Manteniendo pulsado el botón
/
, se pueden aumentar o disminuir los valores
rápida y automáticamente. Cuando se acerque
al valor deseado, completar el ajuste con
pulsaciones cortas.
❒pulsar el botón
con pulsación breve para
volver a la pantalla del menú o pulsar el botón
con pulsación larga para volver a la pantalla
estándar sin memorizar.
14
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
INDICADORES Y
MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE
ALFABÉTICO
