2012 FIAT PUNTO Drift- och underhållshandbok (in Swedish)

101
START OCH
KÖRNING
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA
D ATA
INNEHÅLLS-
FÖRTECKNING
INSTRUMENTPANEL
OCH REGLAGE
SÄKERHET
Om det finns en aktiv krock-
kudde fram på passagerarsi-
dan, sätt inte bakåtvända bilbarn-
stolar i framsätet. När krockkudden
aktiveras vid en krock kan den orsa-
ka livshotande skador för barnet oav-
sett hur allvarlig krocken är. Det re-
kommenderas att alltid transportera
barnen i baksätet eftersom detta an-
ses vara den mest skyddade platsen
vid krock.
VARNING

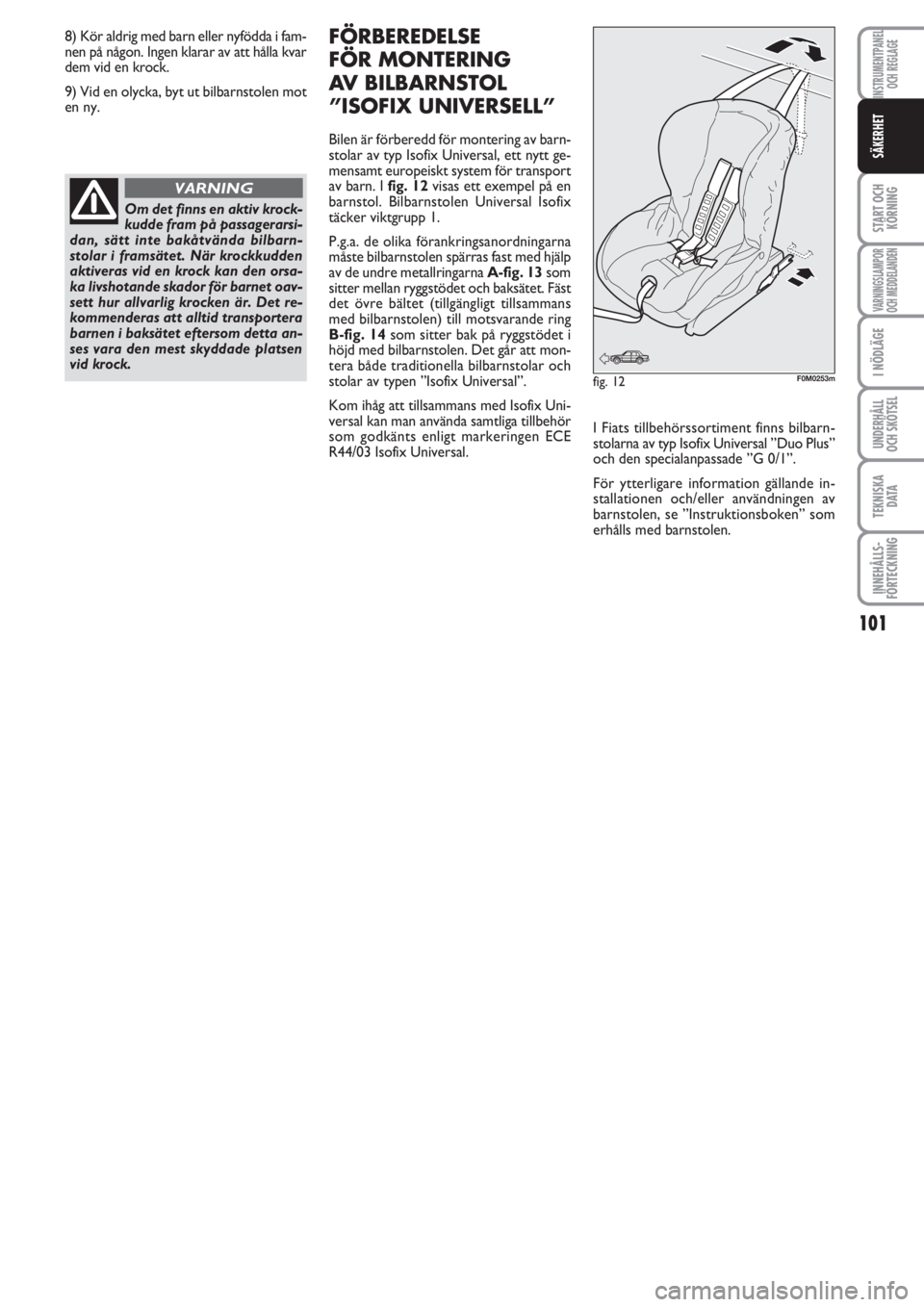

FÖRBEREDELSE
FÖR MONTERING
AV BILBARNSTOL
”ISOFIX UNIVERSELL”
Bilen är förberedd för montering av barn-
stolar av typ Isofix Universal, ett nytt ge-
mensamt europeiskt system för transport
av barn. I fig. 12visas ett exempel på en
barnstol. Bilbarnstolen Universal Isofix
täcker viktgrupp 1.
P.g.a. de olika förankringsanordningarna
måste bilbarnstolen spärras fast med hjälp
av de undre metallringarna A-fig. 13som
sitter mellan ryggstödet och baksätet. Fäst
det övre bältet (tillgängligt tillsammans
med bilbarnstolen) till motsvarande ring
B-fig. 14som sitter bak på ryggstödet i
höjd med bilbarnstolen. Det går att mon-
tera både traditionella bilbarnstolar och
stolar av typen ”Isofix Universal”.
Kom ihåg att tillsammans med Isofix Uni-
versal kan man använda samtliga tillbehör
som godkänts enligt markeringen ECE
R44/03 Isofix Universal.
fig. 12F0M0253m
I Fiats tillbehörssortiment finns bilbarn-
stolarna av typ Isofix Universal ”Duo Plus”
och den specialanpassade ”G 0/1”.
För ytterligare information gällande in-
stallationen och/eller användningen av
barnstolen, se ”Instruktionsboken” som
erhålls med barnstolen. 8) Kör aldrig med barn eller nyfödda i fam-
nen på någon. Ingen klarar av att hålla kvar
dem vid en krock.
9) Vid en olycka, byt ut bilbarnstolen mot
en ny.

102
START OCH
KÖRNING
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA
D ATA
INNEHÅLLS-
FÖRTECKNING
INSTRUMENTPANEL
OCH REGLAGE
SÄKERHET

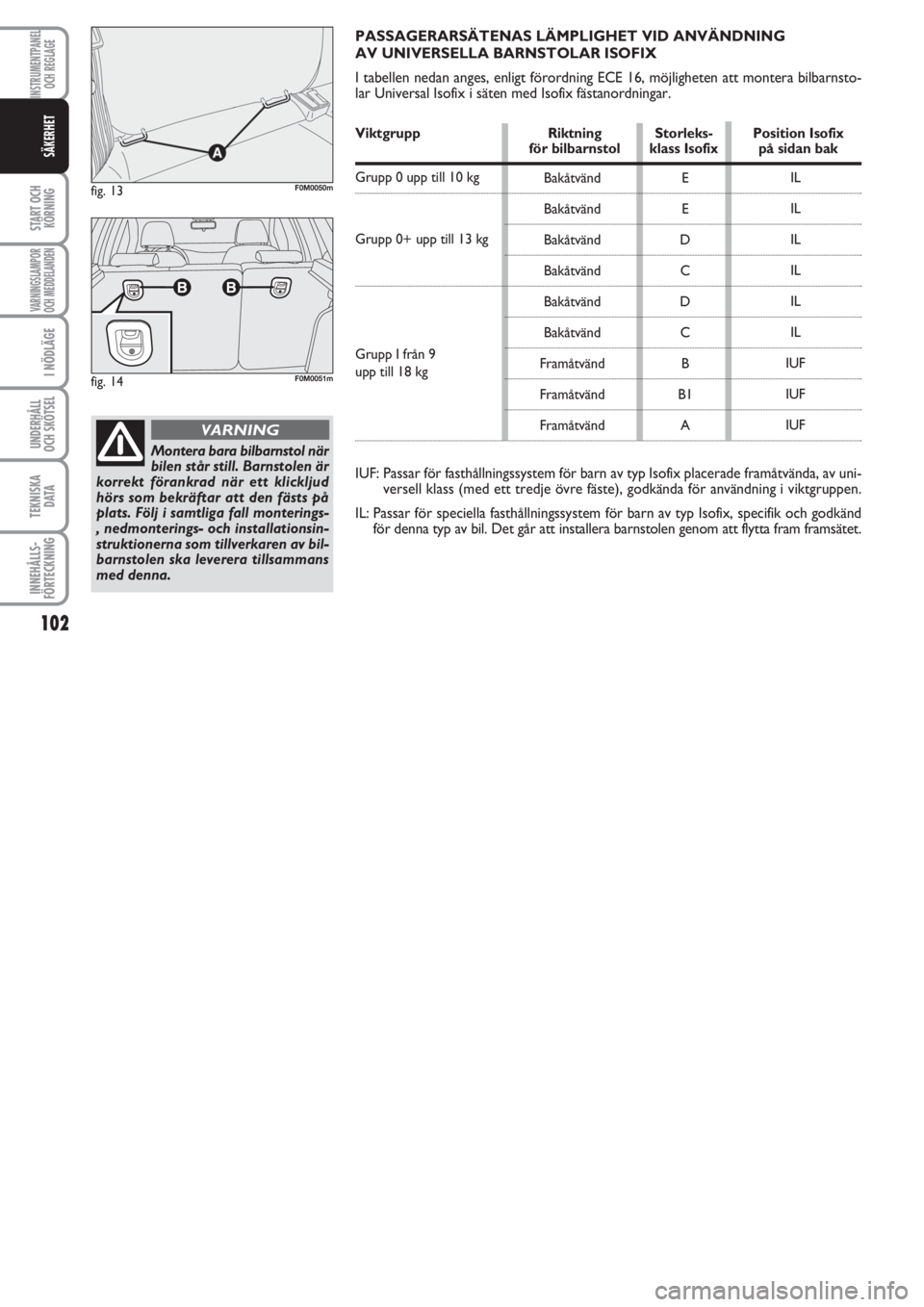

fig. 13F0M0050m
fig. 14F0M0051m
Montera bara bilbarnstol när
bilen står still. Barnstolen är
korrekt förankrad när ett klickljud
hörs som bekräftar att den fästs på
plats. Följ i samtliga fall monterings-
, nedmonterings- och installationsin-
struktionerna som tillverkaren av bil-
barnstolen ska leverera tillsammans
med denna.
VARNING
E
E
D
C
D
C
B
B1
AIL
IL
IL
IL
IL
IL
IUF
IUF
IUF Bakåtvänd
Bakåtvänd
Bakåtvänd
Bakåtvänd
Bakåtvänd
Bakåtvänd
Framåtvänd
Framåtvänd
Framåtvänd
PASSAGERARSÄTENAS LÄMPLIGHET VID ANVÄNDNING
AV UNIVERSELLA BARNSTOLAR ISOFIX
I tabellen nedan anges, enligt förordning ECE 16, möjligheten att montera bilbarnsto-
lar Universal Isofix i säten med Isofix fästanordningar.
Viktgrupp Riktning Storleks- Position Isofix för bilbarnstol klass Isofix på sidan bak
Grupp 0 upp till 10 kg
Grupp 0+ upp till 13 kg
Grupp I från 9
upp till 18 kg
IUF: Passar för fasthållningssystem för barn av typ Isofix placerade framåtvända, av uni-
versell klass (med ett tredje övre fäste), godkända för användning i viktgruppen.
IL: Passar för speciella fasthållningssystem för barn av typ Isofix, specifik och godkänd
för denna typ av bil. Det går att installera barnstolen genom att flytta fram framsätet.

103
START OCH
KÖRNING
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA
D ATA
INNEHÅLLS-
FÖRTECKNING
INSTRUMENTPANEL
OCH REGLAGE
SÄKERHET

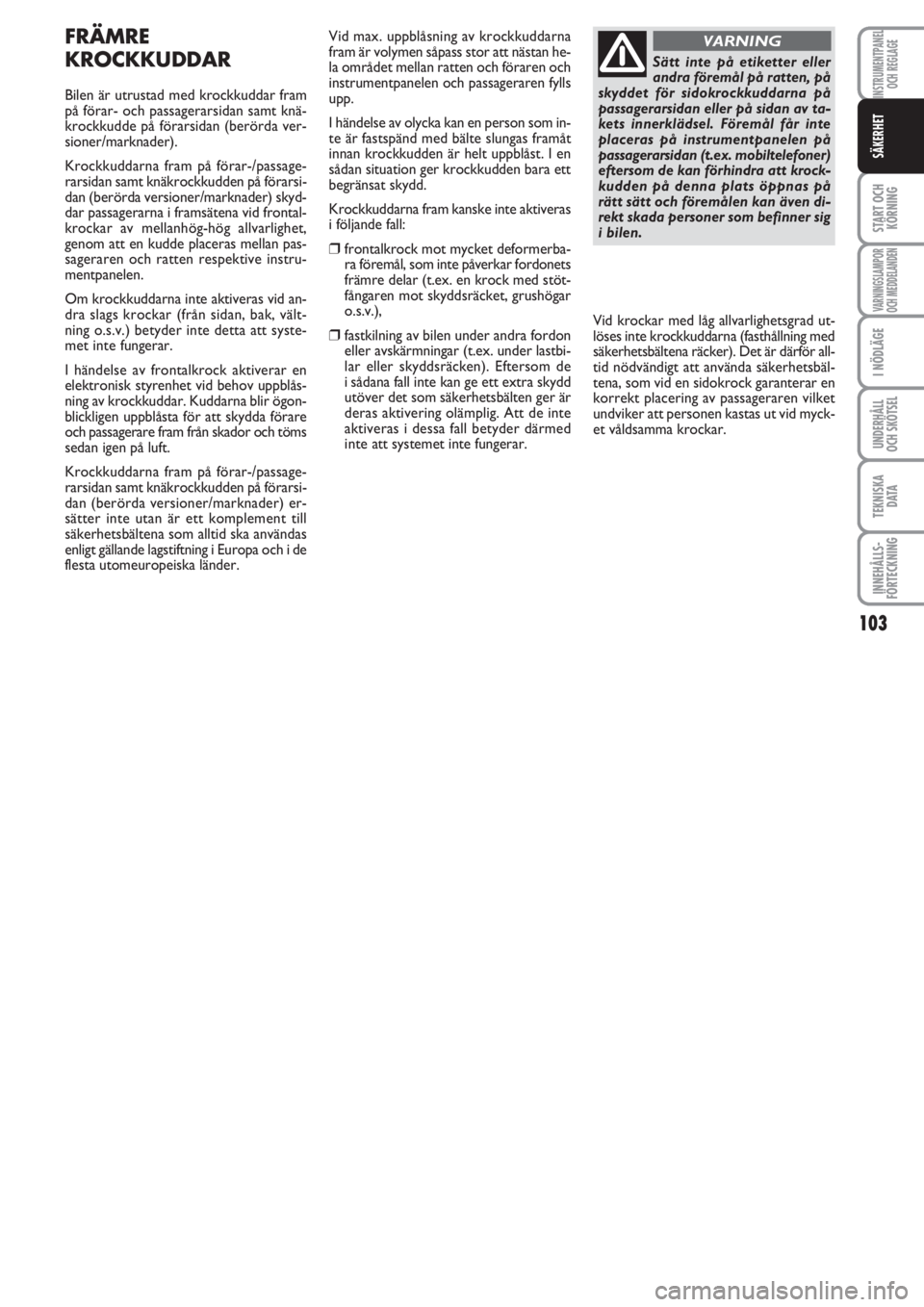

FRÄMRE
KROCKKUDDAR
Bilen är utrustad med krockkuddar fram
på förar- och passagerarsidan samt knä-
krockkudde på förarsidan (berörda ver-
sioner/marknader).
Krockkuddarna fram på förar-/passage-
rarsidan samt knäkrockkudden på förarsi-
dan (berörda versioner/marknader) skyd-
dar passagerarna i framsätena vid frontal-
krockar av mellanhög-hög allvarlighet,
genom att en kudde placeras mellan pas-
sageraren och ratten respektive instru-
mentpanelen.
Om krockkuddarna inte aktiveras vid an-
dra slags krockar (från sidan, bak, vält-
ning o.s.v.) betyder inte detta att syste-
met inte fungerar.
I händelse av frontalkrock aktiverar en
elektronisk styrenhet vid behov uppblås-
ning av krockkuddar. Kuddarna blir ögon-
blickligen uppblåsta för att skydda förare
och passagerare fram från skador och töms
sedan igen på luft.
Krockkuddarna fram på förar-/passage-
rarsidan samt knäkrockkudden på förarsi-
dan (berörda versioner/marknader) er-
sätter inte utan är ett komplement till
säkerhetsbältena som alltid ska användas
enligt gällande lagstiftning i Europa och i de
flesta utomeuropeiska länder.Vid max. uppblåsning av krockkuddarna
fram är volymen såpass stor att nästan he-
la området mellan ratten och föraren och
instrumentpanelen och passageraren fylls
upp.
I händelse av olycka kan en person som in-
te är fastspänd med bälte slungas framåt
innan krockkudden är helt uppblåst. I en
sådan situation ger krockkudden bara ett
begränsat skydd.
Krockkuddarna fram kanske inte aktiveras
i följande fall:
❒frontalkrock mot mycket deformerba-
ra föremål, som inte påverkar fordonets
främre delar (t.ex. en krock med stöt-
fångaren mot skyddsräcket, grushögar
o.s.v.),
❒fastkilning av bilen under andra fordon
eller avskärmningar (t.ex. under lastbi-
lar eller skyddsräcken). Eftersom de
i sådana fall inte kan ge ett extra skydd
utöver det som säkerhetsbälten ger är
deras aktivering olämplig. Att de inte
aktiveras i dessa fall betyder därmed
inte att systemet inte fungerar.
Sätt inte på etiketter eller
andra föremål på ratten, på
skyddet för sidokrockkuddarna på
passagerarsidan eller på sidan av ta-
kets innerklädsel. Föremål får inte
placeras på instrumentpanelen på
passagerarsidan (t.ex. mobiltelefoner)
eftersom de kan förhindra att krock-
kudden på denna plats öppnas på
rätt sätt och föremålen kan även di-
rekt skada personer som befinner sig
i bilen.
VARNING
Vid krockar med låg allvarlighetsgrad ut-
löses inte krockkuddarna (fasthållning med
säkerhetsbältena räcker). Det är därför all-
tid nödvändigt att använda säkerhetsbäl-
tena, som vid en sidokrock garanterar en
korrekt placering av passageraren vilket
undviker att personen kastas ut vid myck-
et våldsamma krockar.

104
START OCH
KÖRNING
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA
D ATA
INNEHÅLLS-
FÖRTECKNING
INSTRUMENTPANEL
OCH REGLAGE
SÄKERHET

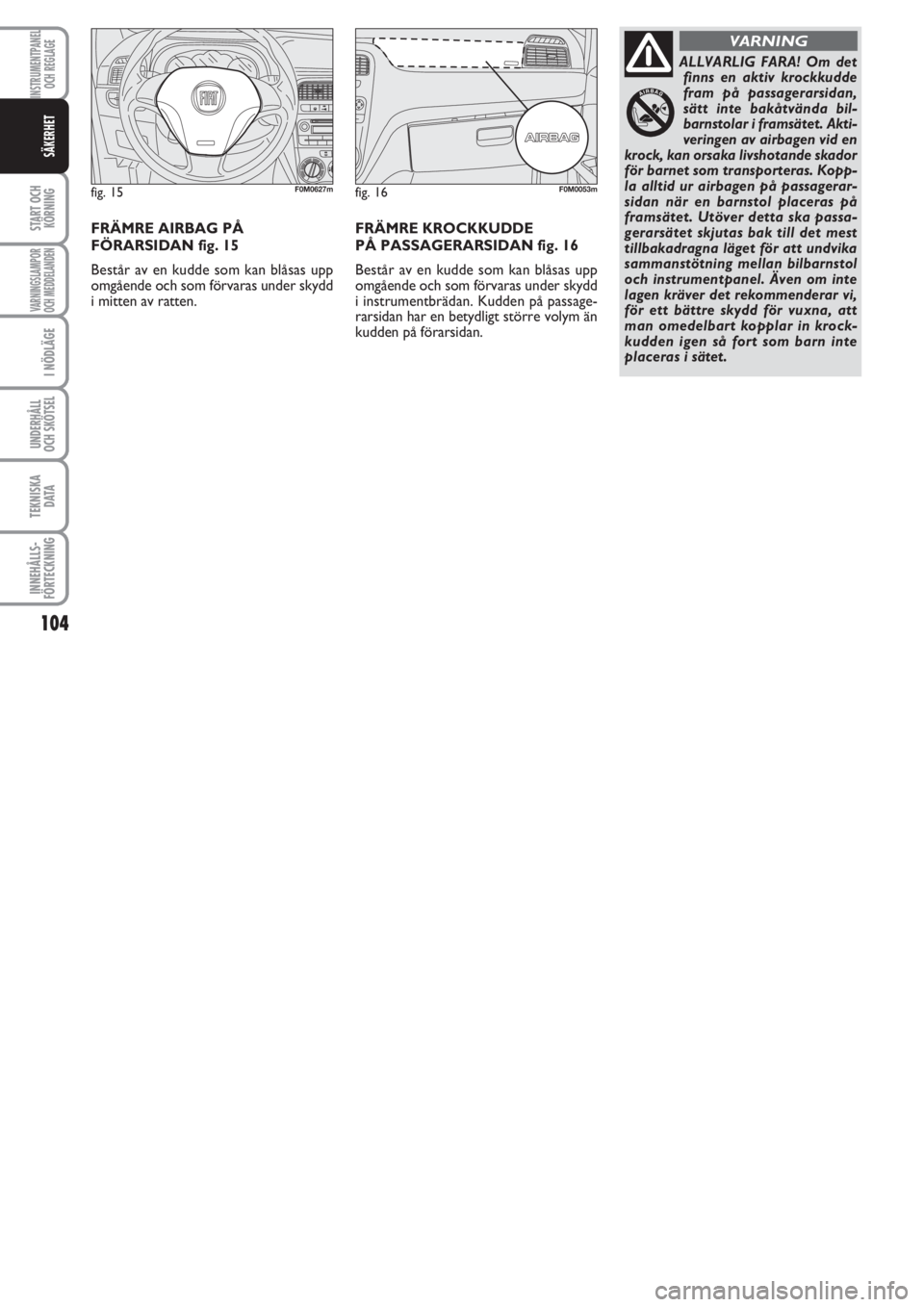

FRÄMRE KROCKKUDDE
PÅ PASSAGERARSIDAN fig. 16
Består av en kudde som kan blåsas upp
omgående och som förvaras under skydd
i instrumentbrädan. Kudden på passage-
rarsidan har en betydligt större volym än
kudden på förarsidan.
fig. 15F0M0627mfig. 16F0M0053m
FRÄMRE AIRBAG PÅ
FÖRARSIDAN fig. 15
Består av en kudde som kan blåsas upp
omgående och som förvaras under skydd
i mitten av ratten.
ALLVARLIG FARA! Om det
finns en aktiv krockkudde
fram på passagerarsidan,
sätt inte bakåtvända bil-
barnstolar i framsätet. Akti-
veringen av airbagen vid en
krock, kan orsaka livshotande skador
för barnet som transporteras. Kopp-
la alltid ur airbagen på passagerar-
sidan när en barnstol placeras på
framsätet. Utöver detta ska passa-
gerarsätet skjutas bak till det mest
tillbakadragna läget för att undvika
sammanstötning mellan bilbarnstol
och instrumentpanel. Även om inte
lagen kräver det rekommenderar vi,
för ett bättre skydd för vuxna, att
man omedelbart kopplar in krock-
kudden igen så fort som barn inte
placeras i sätet.
VARNING

105
START OCH
KÖRNING
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA
D ATA
INNEHÅLLS-
FÖRTECKNING
INSTRUMENTPANEL
OCH REGLAGE
SÄKERHET

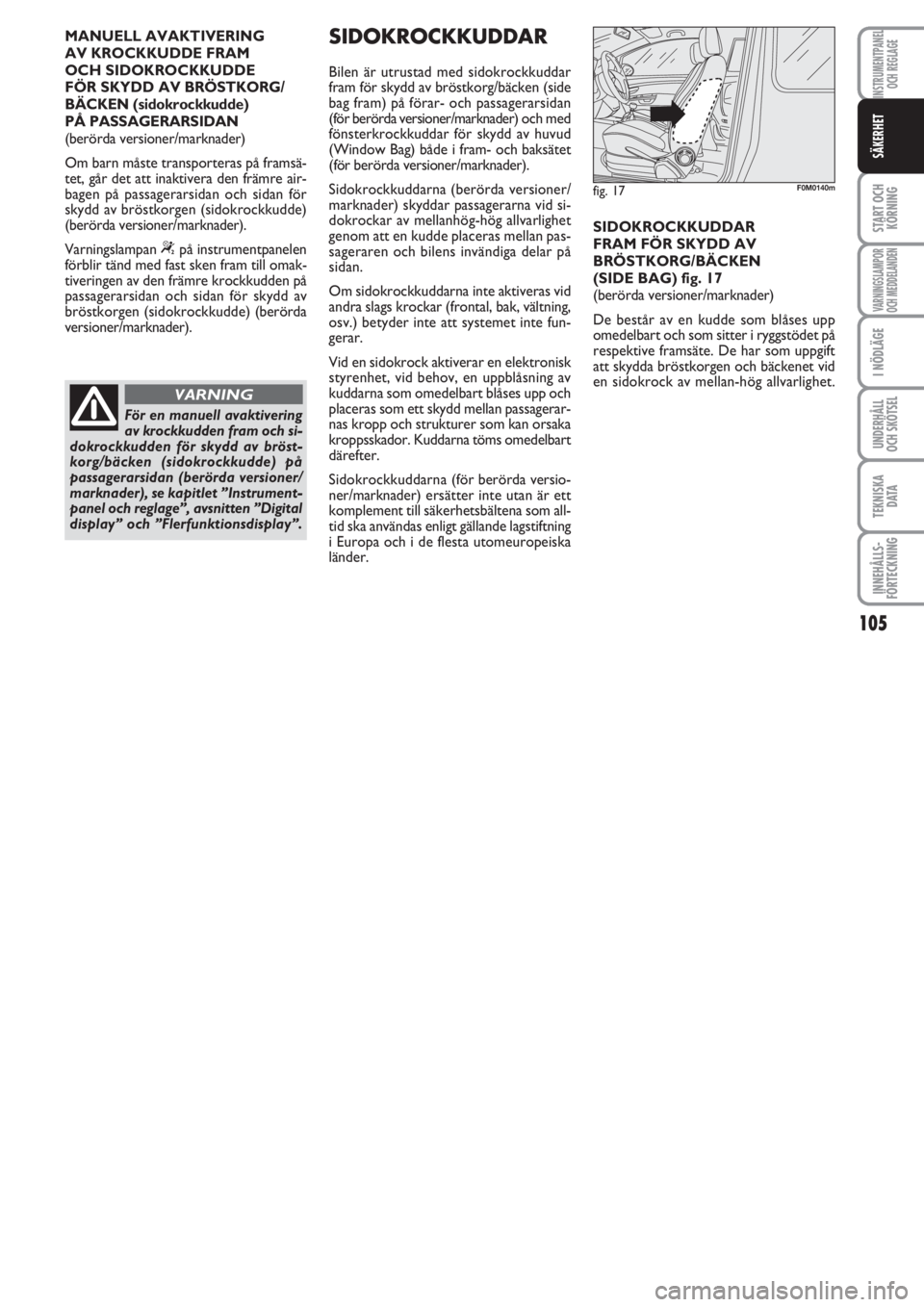

MANUELL AVAKTIVERING
AV KROCKKUDDE FRAM
OCH SIDOKROCKKUDDE
FÖR SKYDD AV BRÖSTKORG/
BÄCKEN (sidokrockkudde)
PÅ PASSAGERARSIDAN
(berörda versioner/marknader)
Om barn måste transporteras på framsä-
tet, går det att inaktivera den främre air-
bagen på passagerarsidan och sidan för
skydd av bröstkorgen (sidokrockkudde)
(berörda versioner/marknader).
Varningslampan
“på instrumentpanelen
förblir tänd med fast sken fram till omak-
tiveringen av den främre krockkudden på
passagerarsidan och sidan för skydd av
bröstkorgen (sidokrockkudde) (berörda
versioner/marknader).
För en manuell avaktivering
av krockkudden fram och si-
dokrockkudden för skydd av bröst-
korg/bäcken (sidokrockkudde) på
passagerarsidan (berörda versioner/
marknader), se kapitlet ”Instrument-
panel och reglage”, avsnitten ”Digital
display” och ”Flerfunktionsdisplay”.
VARNING
SIDOKROCKKUDDAR
Bilen är utrustad med sidokrockkuddar
fram för skydd av bröstkorg/bäcken (side
bag fram) på förar- och passagerarsidan
(för berörda versioner/marknader) och med
fönsterkrockkuddar för skydd av huvud
(Window Bag) både i fram- och baksätet
(för berörda versioner/marknader).
Sidokrockkuddarna (berörda versioner/
marknader) skyddar passagerarna vid si-
dokrockar av mellanhög-hög allvarlighet
genom att en kudde placeras mellan pas-
sageraren och bilens invändiga delar på
sidan.
Om sidokrockkuddarna inte aktiveras vid
andra slags krockar (frontal, bak, vältning,
osv.) betyder inte att systemet inte fun-
gerar.
Vid en sidokrock aktiverar en elektronisk
styrenhet, vid behov, en uppblåsning av
kuddarna som omedelbart blåses upp och
placeras som ett skydd mellan passagerar-
nas kropp och strukturer som kan orsaka
kroppsskador. Kuddarna töms omedelbart
därefter.
Sidokrockkuddarna (för berörda versio-
ner/marknader) ersätter inte utan är ett
komplement till säkerhetsbältena som all-
tid ska användas enligt gällande lagstiftning
i Europa och i de flesta utomeuropeiska
länder.SIDOKROCKKUDDAR
FRAM FÖR SKYDD AV
BRÖSTKORG/BÄCKEN
(SIDE BAG) fig. 17
(berörda versioner/marknader)
De består av en kudde som blåses upp
omedelbart och som sitter i ryggstödet på
respektive framsäte. De har som uppgift
att skydda bröstkorgen och bäckenet vid
en sidokrock av mellan-hög allvarlighet.
fig. 17F0M0140m

106
START OCH
KÖRNING
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA
D ATA
INNEHÅLLS-
FÖRTECKNING
INSTRUMENTPANEL
OCH REGLAGE
SÄKERHET

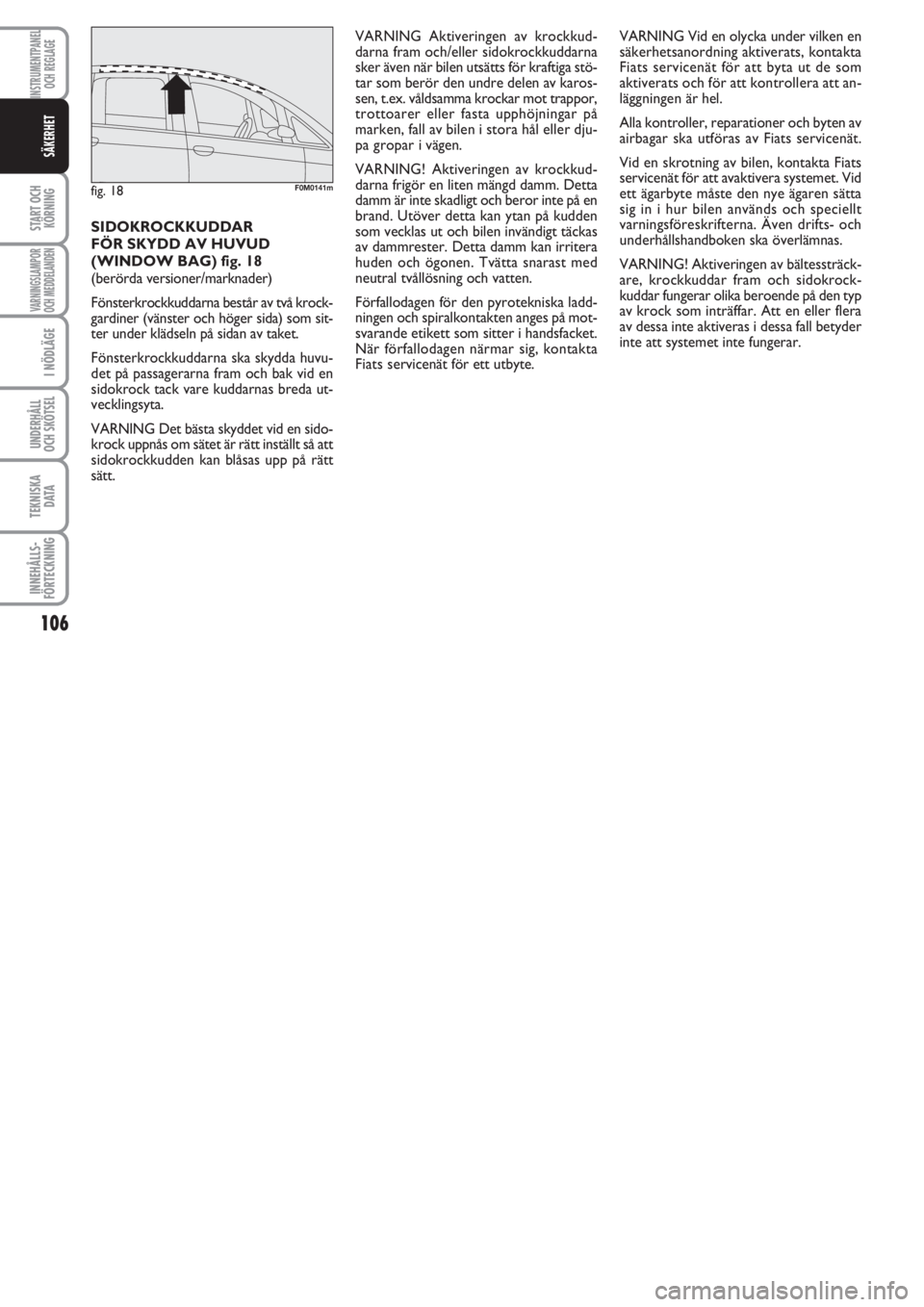

SIDOKROCKKUDDAR
FÖR SKYDD AV HUVUD
(WINDOW BAG) fig. 18
(berörda versioner/marknader)
Fönsterkrockkuddarna består av två krock-
gardiner (vänster och höger sida) som sit-
ter under klädseln på sidan av taket.
Fönsterkrockkuddarna ska skydda huvu-
det på passagerarna fram och bak vid en
sidokrock tack vare kuddarnas breda ut-
vecklingsyta.
VARNING Det bästa skyddet vid en sido-
krock uppnås om sätet är rätt inställt så att
sidokrockkudden kan blåsas upp på rätt
sätt.
fig. 18F0M0141m
VARNING Aktiveringen av krockkud-
darna fram och/eller sidokrockkuddarna
sker även när bilen utsätts för kraftiga stö-
tar som berör den undre delen av karos-
sen, t.ex. våldsamma krockar mot trappor,
trottoarer eller fasta upphöjningar på
marken, fall av bilen i stora hål eller dju-
pa gropar i vägen.
VARNING! Aktiveringen av krockkud-
darna frigör en liten mängd damm. Detta
damm är inte skadligt och beror inte på en
brand. Utöver detta kan ytan på kudden
som vecklas ut och bilen invändigt täckas
av dammrester. Detta damm kan irritera
huden och ögonen. Tvätta snarast med
neutral tvållösning och vatten.
Förfallodagen för den pyrotekniska ladd-
ningen och spiralkontakten anges på mot-
svarande etikett som sitter i handsfacket.
När förfallodagen närmar sig, kontakta
Fiats servicenät för ett utbyte.VARNING Vid en olycka under vilken en
säkerhetsanordning aktiverats, kontakta
Fiats servicenät för att byta ut de som
aktiverats och för att kontrollera att an-
läggningen är hel.
Alla kontroller, reparationer och byten av
airbagar ska utföras av Fiats servicenät.
Vid en skrotning av bilen, kontakta Fiats
servicenät för att avaktivera systemet. Vid
ett ägarbyte måste den nye ägaren sätta
sig in i hur bilen används och speciellt
varningsföreskrifterna. Även drifts- och
underhållshandboken ska överlämnas.
VARNING! Aktiveringen av bältessträck-
are, krockkuddar fram och sidokrock-
kuddar fungerar olika beroende på den typ
av krock som inträffar. Att en eller flera
av dessa inte aktiveras i dessa fall betyder
inte att systemet inte fungerar.

107
START OCH
KÖRNING
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA
D ATA
INNEHÅLLS-
FÖRTECKNING
INSTRUMENTPANEL
OCH REGLAGE
SÄKERHET

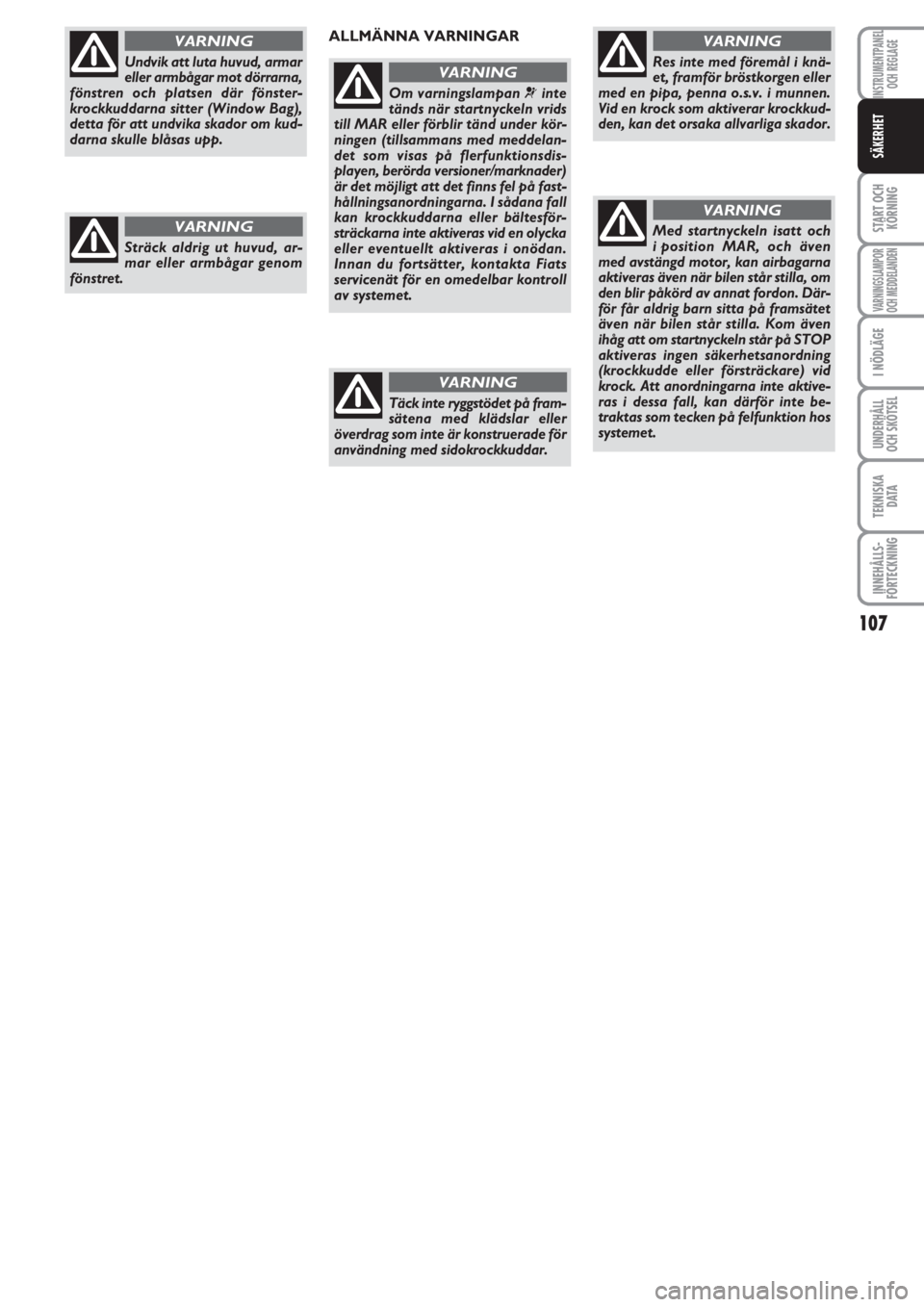

Undvik att luta huvud, armar
eller armbågar mot dörrarna,
fönstren och platsen där fönster-
krockkuddarna sitter (Window Bag),
detta för att undvika skador om kud-
darna skulle blåsas upp.
VARNING
Sträck aldrig ut huvud, ar-
mar eller armbågar genom
fönstret.
VARNING
ALLMÄNNA VARNINGAR
Om varningslampan ¬inte
tänds när startnyckeln vrids
till MAR eller förblir tänd under kör-
ningen (tillsammans med meddelan-
det som visas på flerfunktionsdis-
playen, berörda versioner/marknader)
är det möjligt att det finns fel på fast-
hållningsanordningarna. I sådana fall
kan krockkuddarna eller bältesför-
sträckarna inte aktiveras vid en olycka
eller eventuellt aktiveras i onödan.
Innan du fortsätter, kontakta Fiats
servicenät för en omedelbar kontroll
av systemet.
VARNING
Täck inte ryggstödet på fram-
sätena med klädslar eller
överdrag som inte är konstruerade för
användning med sidokrockkuddar.
VARNING
Res inte med föremål i knä-
et, framför bröstkorgen eller
med en pipa, penna o.s.v. i munnen.
Vid en krock som aktiverar krockkud-
den, kan det orsaka allvarliga skador.
VARNING
Med startnyckeln isatt och
i position MAR, och även
med avstängd motor, kan airbagarna
aktiveras även när bilen står stilla, om
den blir påkörd av annat fordon. Där-
för får aldrig barn sitta på framsätet
även när bilen står stilla. Kom även
ihåg att om startnyckeln står på STOP
aktiveras ingen säkerhetsanordning
(krockkudde eller försträckare) vid
krock. Att anordningarna inte aktive-
ras i dessa fall, kan därför inte be-
traktas som tecken på felfunktion hos
systemet.
VARNING

108
START OCH
KÖRNING
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA
D ATA
INNEHÅLLS-
FÖRTECKNING
INSTRUMENTPANEL
OCH REGLAGE
SÄKERHET

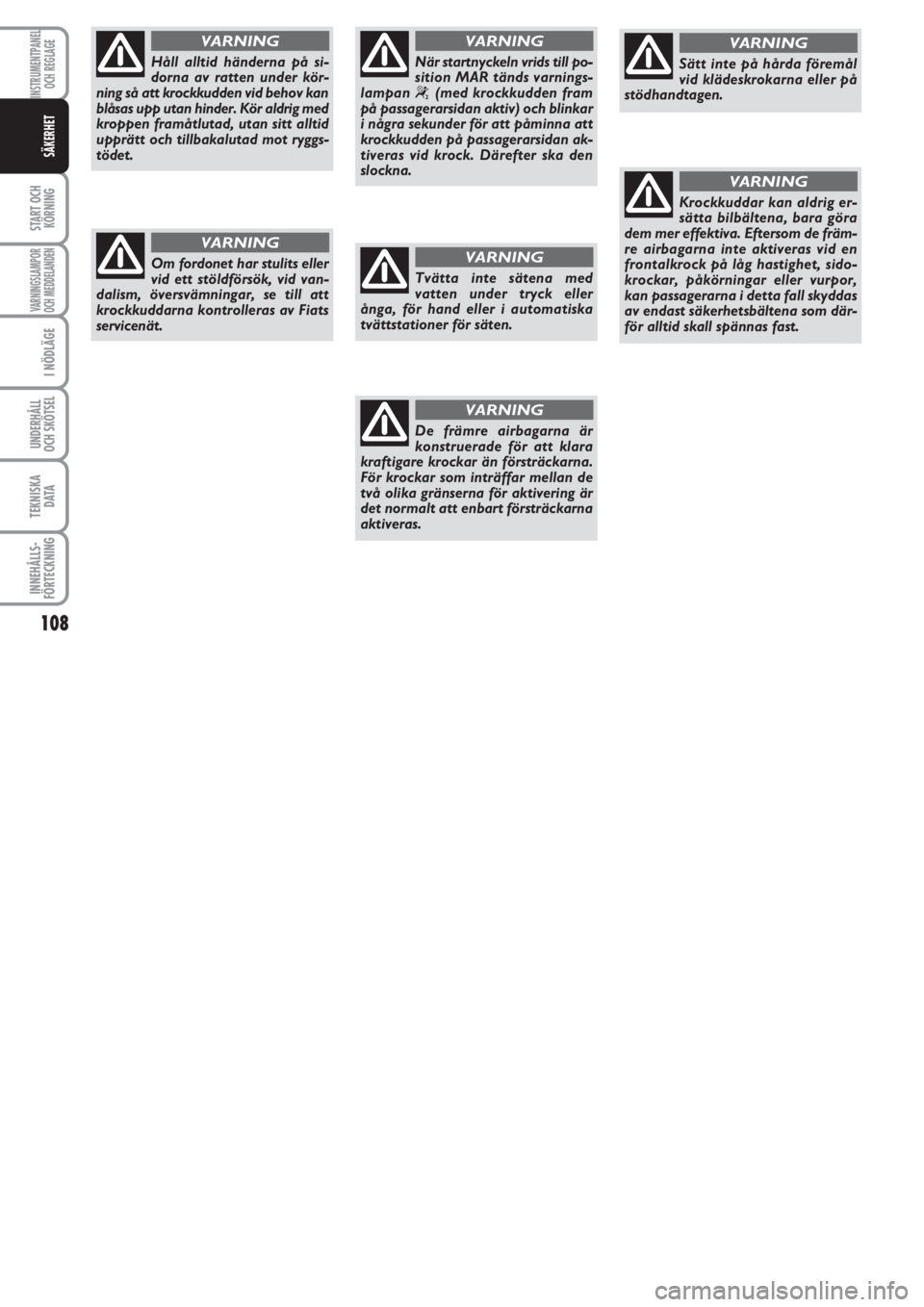

Håll alltid händerna på si-
dorna av ratten under kör-
ning så att krockkudden vid behov kan
blåsas upp utan hinder. Kör aldrig med
kroppen framåtlutad, utan sitt alltid
upprätt och tillbakalutad mot ryggs-
tödet.
VARNING
Om fordonet har stulits eller
vid ett stöldförsök, vid van-
dalism, översvämningar, se till att
krockkuddarna kontrolleras av Fiats
servicenät.
VARNING
Tvätta inte sätena med
vatten under tryck eller
ånga, för hand eller i automatiska
tvättstationer för säten.
VARNING
När startnyckeln vrids till po-
sition MAR tänds varnings-
lampan
“(med krockkudden fram
på passagerarsidan aktiv) och blinkar
i några sekunder för att påminna att
krockkudden på passagerarsidan ak-
tiveras vid krock. Därefter ska den
slockna.
VARNING
De främre airbagarna är
konstruerade för att klara
kraftigare krockar än försträckarna.
För krockar som inträffar mellan de
två olika gränserna för aktivering är
det normalt att enbart försträckarna
aktiveras.
VARNING
Sätt inte på hårda föremål
vid klädeskrokarna eller på
stödhandtagen.
VARNING
Krockkuddar kan aldrig er-
sätta bilbältena, bara göra
dem mer effektiva. Eftersom de främ-
re airbagarna inte aktiveras vid en
frontalkrock på låg hastighet, sido-
krockar, påkörningar eller vurpor,
kan passagerarna i detta fall skyddas
av endast säkerhetsbältena som där-
för alltid skall spännas fast.
VARNING
