2012 FIAT PUNTO Drift- och underhållshandbok (in Swedish)

37
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA
D ATA
INNEHÅLLS-
FÖRTECKNING
INSTRUMENTPANEL
OCH REGLAGE
fig. 31
F0M0611m
UPPVÄRMNING OCH VENTILATION
1.Fast övre luftöppning – 2.Mittre reglerbara luftöppningar – 3.Fasta sidoluftöppningar – 4.Inställbara sidoluftöppningar
– 5. Nedre luftöppningar för framsäten – 6.Nedre luftöppningar för baksäten.

38
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA
D ATA
INNEHÅLLS-
FÖRTECKNING
INSTRUMENTPANEL
OCH REGLAGE
REGLAGE fig. 34
Manöverratt A för lufttemperatur
(blandning av varm/kall luft).
Rött område = varm luft
Blått område = kall luftManöverratt B för aktivering/
inställning av fläkt
p0= fläkt avstängd
1-2-3= ventilationshastighet
4
-= ventilation vid maximal hastighet
fig. 34F0M0035m
fig. 32F0M0033m
fig. 33F0M0655m
INSTÄLLNINGSBARA
LUFTÖPPNINGAR I MITTEN
OCH PÅ SIDORNA fig. 32-33
AFast luftventil för sidorutor.
BRiktningsbara luftventiler på sidan.
CRiktningsbara mittre luftventiler.
Luftöppningarna Aär fasta.
För att använda luftöppningarna Boch C,
använd motsvarande anordning för att
kunna ställa in den önskade positionen.

39
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA
D ATA
INNEHÅLLS-
FÖRTECKNING
INSTRUMENTPANEL
OCH REGLAGE
Vridknapp C för luftfördelning
¶för luftflöde vid de mittre och sido-
luftöppningarna,
ßför luftflöde vid fötterna och lite lägre
temperatur vid luftöppningarna på in-
strumentpanelen vid medelhög utom-
hustemperatur,
©för uppvärmning vid låg utomhus-
temperatur och maximalt med luft vid
fötterna,
®för att värma upp fötterna och samti-
digt avlägsna imma från vindrutan,
-för att snabbt avlägsna imma från vind-
rutan.
Knapp D för aktivering/
avaktivering av luftcirkulation
Tryck på knappen (tänd lysdiod på knap-
pen) för att aktivera den invändiga luftcir-
kulationen.
Tryck på knappen (släckt lysdiod på knap-
pen) för att avaktivera den invändiga luft-
cirkulationen.SNABB UPPVÄRMNING AV
PASSAGERARUTRYMMET
För snabbast uppvärmning, gör så här:
❒vrid manöverratten Atill det röda
området,
❒aktivera den invändiga luftcirkulationen
genom att trycka på knapp D(tänd lys-
diod på knappen),
❒vrid manöverratten Ctill ©,
❒vrid manöverratten Btill 4 -(max.
fläkthastighet).
Använd reglagen för att ställa in önskad
komfort och tryck på knappen Dför att
avaktivera luftcirkulationen (släckt lysdiod
på knappen) och undvika imma på rutorna.
UPPMÄRKSAMMA Vid kallstart behöver
du vänta några minuter tills vätskan har
nått optimal arbetstemperatur. VENTILATION I KUPÉN
För en korrekt ventilation i passagerarut-
rymmet, gör så här:
❒vrid manöverratten Atill det blå om-
rådet,
❒avaktivera den invändiga luftcirkulatio-
nen genom att trycka på knapp D(släckt
lysdiod på knappen),
❒vrid manöverratten Ctill ¶,
❒vrid manöverratten Btill önskad has-
tighet.
UPPVÄRMNING AV KUPÉN
Gör så här:
❒vrid manöverratten Atill det röda om-
rådet,
❒vrid manöverratten Ctill önskat läge,
❒vrid manöverratten Btill önskad has-
tighet.

40
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA
D ATA
INNEHÅLLS-
FÖRTECKNING
INSTRUMENTPANEL
OCH REGLAGE
SNABB AVIMNING/
AVFROSTNING AV FRAMRUTOR
(VINDRUTA OCH SIDORUTOR)
Gör så här:
❒vrid manöverratten Atill det röda
området,
❒avaktivera den invändiga luftcirkulatio-
nen genom att trycka på knapp D(släckt
lysdiod på knappen),
❒vrid manöverratten Ctill -,
❒vrid manöverratten Btill 4 -(max.
fläkthastighet).
När imman har tagits bort/avfrostningen
har utförts, använd reglagen som används
i normala fall för att återställa den önskade
komforten.Förhindra att imma bildas
på rutorna
Vid en kraftig extern fuktighet och/eller
regn och/eller kraftiga temperaturskillnader
invändigt och utvändigt, rekommenderas
det att utföra följande förebyggande åtgärd
för att förhindra en imbildning på rutorna:
❒vrid manöverratten Atill det röda
området,
❒avaktivera den invändiga luftcirkulatio-
nen genom att trycka på knapp D(släckt
lysdiod på knappen),
❒vrid manöverratten Ctill -med möj-
lighet att gå till läge
®om det inte finns
tecken på imbildning,
❒vrid manöverratten Btill den 2:ahas-
tigheten.AVIMNING/AVFROSTNING
AV ELVÄRMD BAKRUTA OCH
EXTERNA BACKSPEGLAR fig. 35
(berörda versioner/marknader)
Tryck på knappen Aför att aktivera funk-
tionen. Funktionens aktivering indikeras av
att lysdioden tänds på knappen.
Funktionen är tidsinställd och inaktive-
ras automatiskt efter 20 minuter. För att
inaktivera funktionen tryck igen på knap-
pen A.
OBSERVERA! Undvik att sätta något på
insidan av den eluppvärmda bakrutan,
detta kan skada den eller försämra dess
funktion.
fig. 35F0M0036m

41
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA
D ATA
INNEHÅLLS-
FÖRTECKNING
INSTRUMENTPANEL
OCH REGLAGE
MANUELL
KLIMATANLÄGGNING
(berörda versioner/marknader)
REGLAGE fig. 36
Manöverratt A för lufttemperatur
(blandning av varm/kall luft).
Rött område = varm luft
Blått område = kall luft
Manöverratt B för aktivering/
inställning av fläkt
p0= fläkt avstängd
1-2-3= ventilationshastighet
4
-= ventilation vid maximal hastighet AKTIVERING AV INVÄNDIG
LUFTCIRKULATION
Tryck på knapp
•så att lysdioden på
knappen tänds.
Vi rekommenderar att cirkulationsluften
sätts på vid en trafikstockning eller i tunn-
lar för att undvika intag av förorenad luft.
För att förebygga imma på rutorna ska
man undvika att använda denna funktion
under en längre tid, särskilt om det är
många i bilen.OBSERVERA! Med cirkulationsluft i bilen
går det snabbare att värma upp eller kyla
ned kupén.
Aktivering av den invändiga luftcirkulatio-
nen avrådes vid regniga/kalla dagar för att
undvika att imma bildas på rutorna.

42
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA
D ATA
INNEHÅLLS-
FÖRTECKNING
INSTRUMENTPANEL
OCH REGLAGE

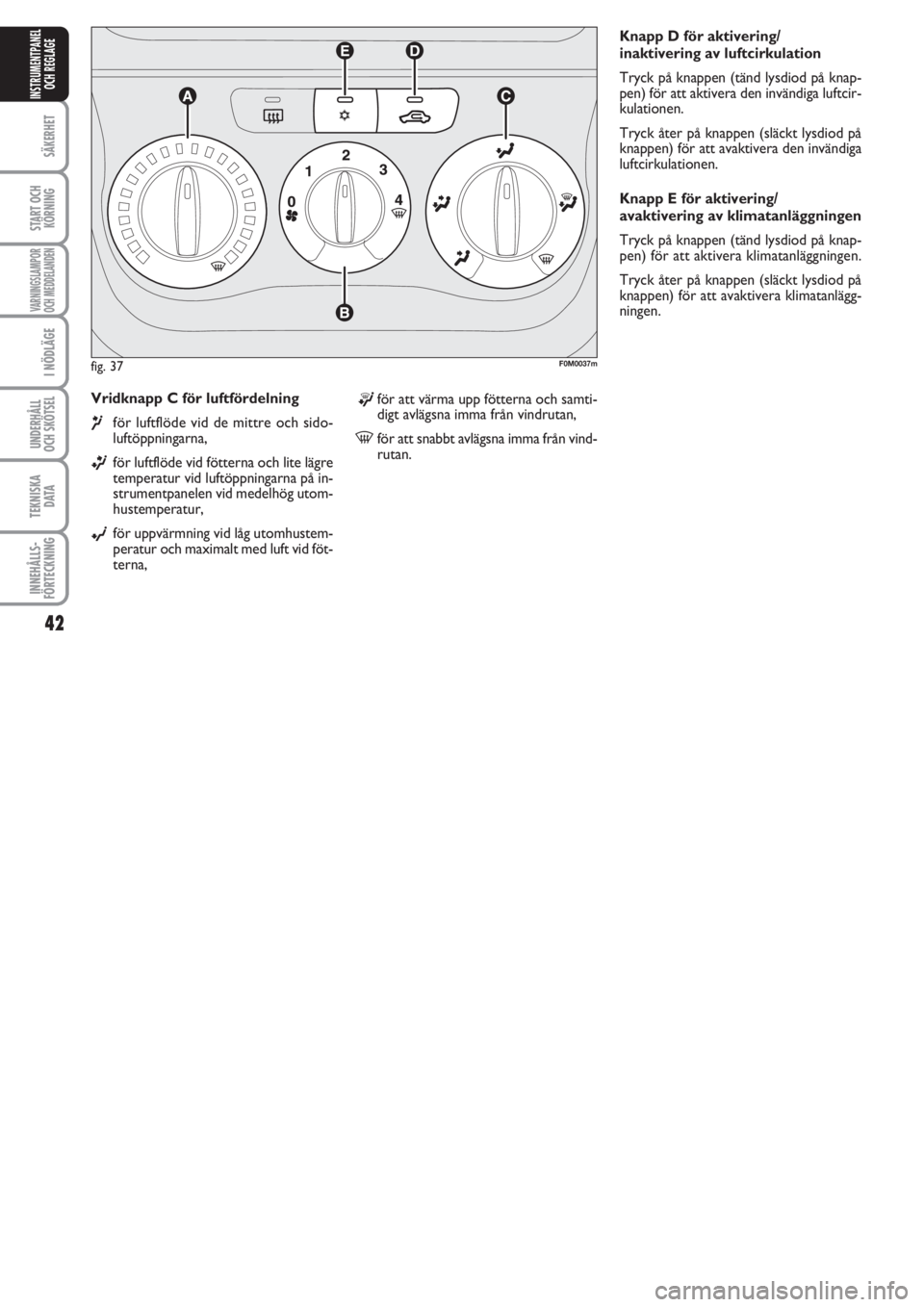

Vridknapp C för luftfördelning
¶för luftflöde vid de mittre och sido-
luftöppningarna,
ßför luftflöde vid fötterna och lite lägre
temperatur vid luftöppningarna på in-
strumentpanelen vid medelhög utom-
hustemperatur,
©för uppvärmning vid låg utomhustem-
peratur och maximalt med luft vid föt-
terna,Knapp D för aktivering/
inaktivering av luftcirkulation
Tryck på knappen (tänd lysdiod på knap-
pen) för att aktivera den invändiga luftcir-
kulationen.
Tryck åter på knappen (släckt lysdiod på
knappen) för att avaktivera den invändiga
luftcirkulationen.
Knapp E för aktivering/
avaktivering av klimatanläggningen
Tryck på knappen (tänd lysdiod på knap-
pen) för att aktivera klimatanläggningen.
Tryck åter på knappen (släckt lysdiod på
knappen) för att avaktivera klimatanlägg-
ningen.
fig. 37F0M0037m
®för att värma upp fötterna och samti-
digt avlägsna imma från vindrutan,
-för att snabbt avlägsna imma från vind-
rutan.

43
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA
D ATA
INNEHÅLLS-
FÖRTECKNING
INSTRUMENTPANEL
OCH REGLAGE

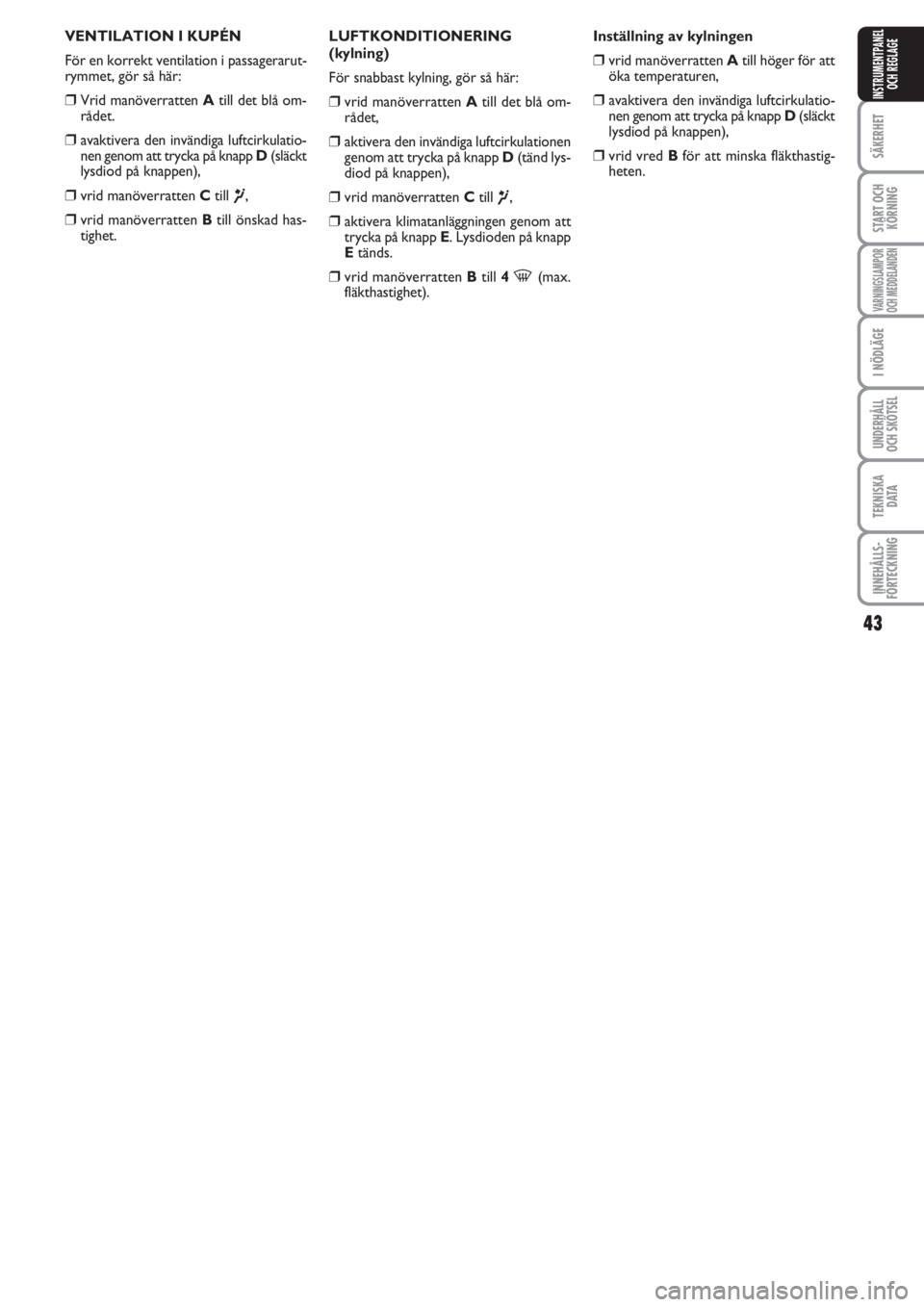

VENTILATION I KUPÉN
För en korrekt ventilation i passagerarut-
rymmet, gör så här:
❒Vrid manöverratten Atill det blå om-
rådet.
❒avaktivera den invändiga luftcirkulatio-
nen genom att trycka på knapp D(släckt
lysdiod på knappen),
❒vrid manöverratten Ctill ¶,
❒vrid manöverratten Btill önskad has-
tighet.LUFTKONDITIONERING
(kylning)
För snabbast kylning, gör så här:
❒vrid manöverratten Atill det blå om-
rådet,
❒aktivera den invändiga luftcirkulationen
genom att trycka på knapp D(tänd lys-
diod på knappen),
❒vrid manöverratten Ctill ¶,
❒aktivera klimatanläggningen genom att
trycka på knapp E. Lysdioden på knapp
Etänds.
❒vrid manöverratten Btill 4-(max.
fläkthastighet).Inställning av kylningen
❒vrid manöverratten Atill höger för att
öka temperaturen,
❒avaktivera den invändiga luftcirkulatio-
nen genom att trycka på knapp D(släckt
lysdiod på knappen),
❒vrid vred Bför att minska fläkthastig-
heten.

44
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA
D ATA
INNEHÅLLS-
FÖRTECKNING
INSTRUMENTPANEL
OCH REGLAGE

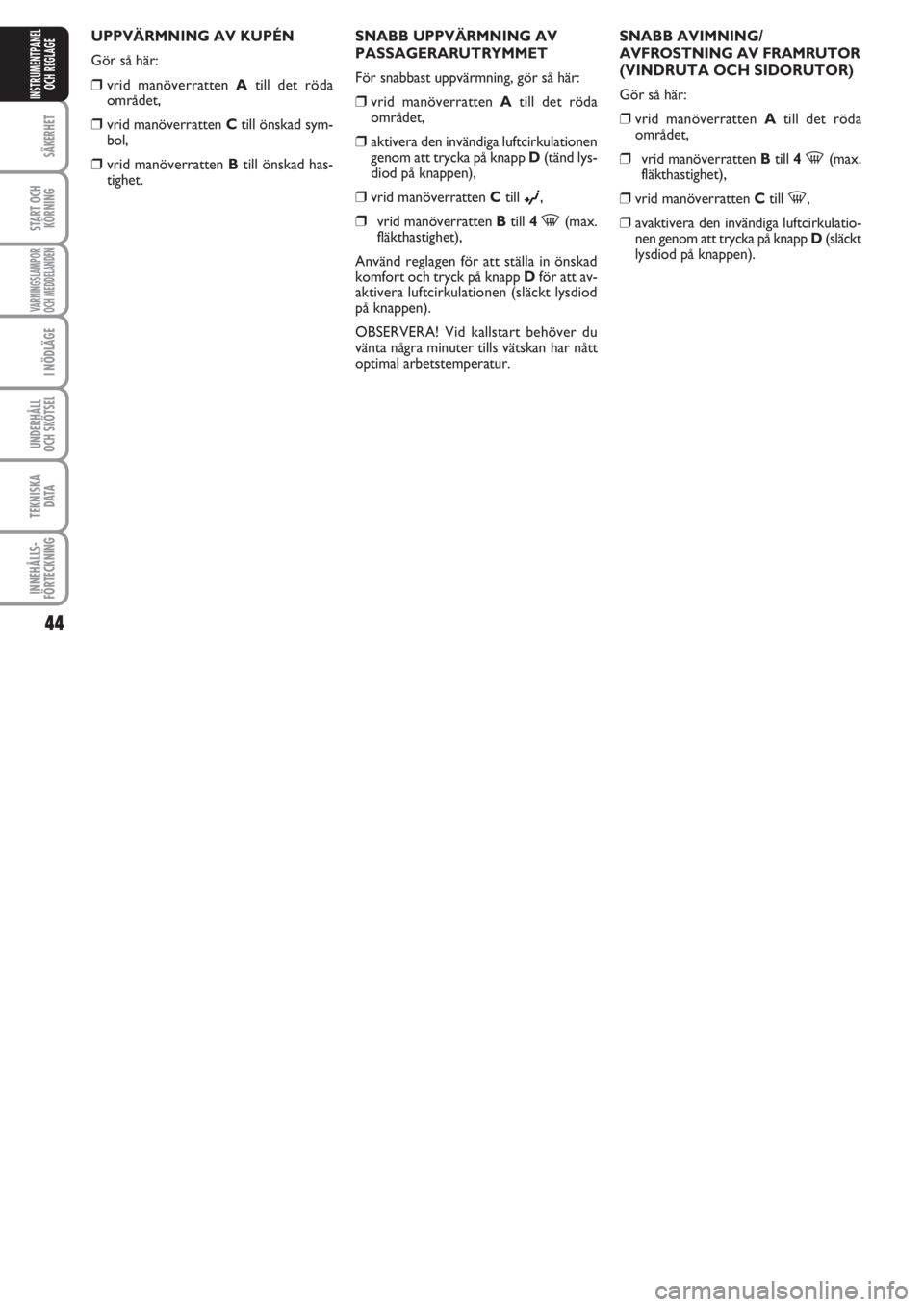

UPPVÄRMNING AV KUPÉN
Gör så här:
❒vrid manöverratten Atill det röda
området,
❒vrid manöverratten Ctill önskad sym-
bol,
❒vrid manöverratten Btill önskad has-
tighet.SNABB UPPVÄRMNING AV
PASSAGERARUTRYMMET
För snabbast uppvärmning, gör så här:
❒vrid manöverratten Atill det röda
området,
❒aktivera den invändiga luftcirkulationen
genom att trycka på knapp D(tänd lys-
diod på knappen),
❒vrid manöverratten Ctill ©,
❒vrid manöverratten Btill 4-(max.
fläkthastighet),
Använd reglagen för att ställa in önskad
komfort och tryck på knapp Dför att av-
aktivera luftcirkulationen (släckt lysdiod
på knappen).
OBSERVERA! Vid kallstart behöver du
vänta några minuter tills vätskan har nått
optimal arbetstemperatur.SNABB AVIMNING/
AVFROSTNING AV FRAMRUTOR
(VINDRUTA OCH SIDORUTOR)
Gör så här:
❒vrid manöverratten Atill det röda
området,
❒vrid manöverratten Btill 4-(max.
fläkthastighet),
❒vrid manöverratten Ctill -,
❒avaktivera den invändiga luftcirkulatio-
nen genom att trycka på knapp D(släckt
lysdiod på knappen).
