2012 FIAT PUNTO Drift- och underhållshandbok (in Swedish)

21
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA
D ATA
INNEHÅLLS-
FÖRTECKNING
INSTRUMENTPANEL
OCH REGLAGE
KONTROLLKNAPPAR fig. 19
+För att kunna rulla skärmbilden och
de olika alternativen uppåt eller för att
öka det visade värdet.
MENUSnabbt tryck för åtkomst till
ESCmenyn och/eller gå till nästa
skärm eller för att bekräfta det
val man gjort.
Lång nedtryckning för att gå till-
baka till standardskärmen.
−För att kunna rulla skärmbilden och
de olika alternativen nedåt eller för att
minska det visade värdet.
FLERFUNKTIONELL
DISPLAY
(berörda versioner/marknader)
Bilen kan vara utrustad med en flerfunk-
tionsdisplay som kan ge användbar infor-
mation till föraren under körningen av for-
donet, enligt de tidigare inställningar man
har gjort.
STANDARDSKÄRM fig. 18
På standardskärmen visas följande:
ADatum.
BVägmätare (visar de kilometer, eller
engelska mil, som körts).
CTid (visas alltid, även med nyckeln ur-
dragen och framdörrarna stängda).
DExtern temperatur.
EStrålkastarinställning (endast med tän-
da halvljus).
FFunktionsvisare Start&Stop (berörda
versioner/marknader).
GVäxelindikator (indikation för växling)
(berörda versioner/marknader).
Anm.När en av framdörrarna öppnas,
aktiveras displayen och visar under några
sekunder tiden och antalet kilometer, el-
ler engelska mil, som har körts.
fig. 18F0M0538m
Anm.Knapparna +och −aktiverar de
olika funktionerna beroende på följande
situationer:
Inställning av invändig belysning
– När standardskärmen är aktiverad kan
ljusstyrkan för instrumentpanelen, bilra-
dion och den automatiska klimatanlägg-
ningen ställas in.
Inställningsmeny
– Rulla fram menyn uppåt eller nedåt.
– Tillåter en ökning eller minskning under
inställningarna.
fig. 19F0M0122m

22
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA
D ATA
INNEHÅLLS-
FÖRTECKNING
INSTRUMENTPANEL
OCH REGLAGE

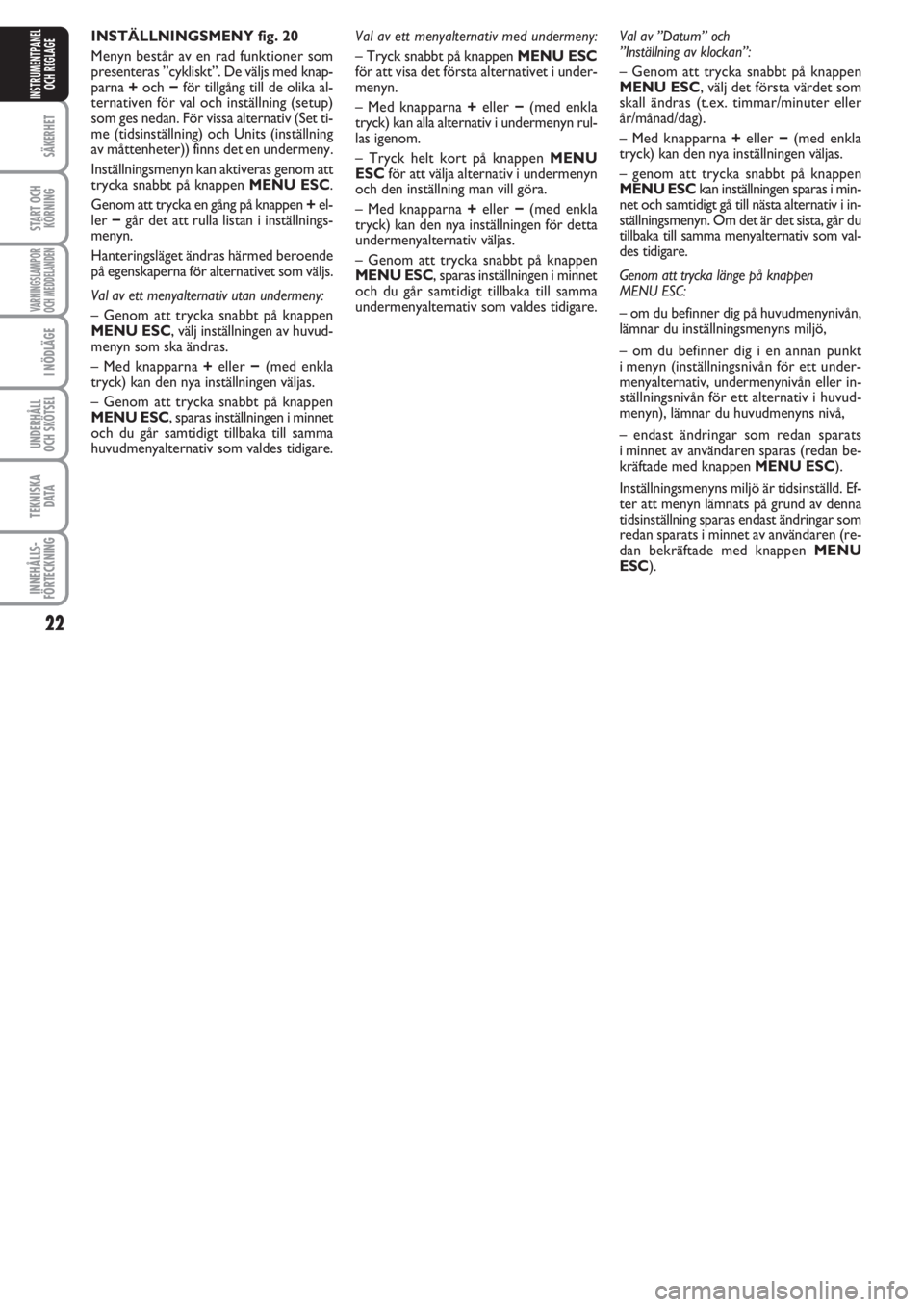

INSTÄLLNINGSMENY fig. 20
Menyn består av en rad funktioner som
presenteras ”cykliskt”. De väljs med knap-
parna +och −för tillgång till de olika al-
ternativen för val och inställning (setup)
som ges nedan. För vissa alternativ (Set ti-
me (tidsinställning) och Units (inställning
av måttenheter)) finns det en undermeny.
Inställningsmenyn kan aktiveras genom att
trycka snabbt på knappen MENU ESC.
Genom att trycka en gång på knappen +el-
ler −går det att rulla listan i inställnings-
menyn.
Hanteringsläget ändras härmed beroende
på egenskaperna för alternativet som väljs.
Val av ett menyalternativ utan undermeny:
– Genom att trycka snabbt på knappen
MENU ESC, välj inställningen av huvud-
menyn som ska ändras.
– Med knapparna +eller −(med enkla
tryck) kan den nya inställningen väljas.
– Genom att trycka snabbt på knappen
MENU ESC, sparas inställningen i minnet
och du går samtidigt tillbaka till samma
huvudmenyalternativ som valdes tidigare.Val av ”Datum” och
”Inställning av klockan”:
– Genom att trycka snabbt på knappen
MENU ESC, välj det första värdet som
skall ändras (t.ex. timmar/minuter eller
år/månad/dag).
– Med knapparna +eller −(med enkla
tryck) kan den nya inställningen väljas.
– genom att trycka snabbt på knappen
MENU ESCkan inställningen sparas i min-
net och samtidigt gå till nästa alternativ i in-
ställningsmenyn. Om det är det sista, går du
tillbaka till samma menyalternativ som val-
des tidigare.
Genom att trycka länge på knappen
MENU ESC:
– om du befinner dig på huvudmenynivån,
lämnar du inställningsmenyns miljö,
– om du befinner dig i en annan punkt
i menyn (inställningsnivån för ett under-
menyalternativ, undermenynivån eller in-
ställningsnivån för ett alternativ i huvud-
menyn), lämnar du huvudmenyns nivå,
– endast ändringar som redan sparats
i minnet av användaren sparas (redan be-
kräftade med knappen MENU ESC).
Inställningsmenyns miljö är tidsinställd. Ef-
ter att menyn lämnats på grund av denna
tidsinställning sparas endast ändringar som
redan sparats i minnet av användaren (re-
dan bekräftade med knappen MENU
ESC). Val av ett menyalternativ med undermeny:
– Tryck snabbt på knappen MENU ESC
för att visa det första alternativet i under-
menyn.
– Med knapparna +eller −(med enkla
tryck) kan alla alternativ i undermenyn rul-
las igenom.
– Tryck helt kort på knappen MENU
ESCför att välja alternativ i undermenyn
och den inställning man vill göra.
– Med knapparna +eller −(med enkla
tryck) kan den nya inställningen för detta
undermenyalternativ väljas.
– Genom att trycka snabbt på knappen
MENU ESC, sparas inställningen i minnet
och du går samtidigt tillbaka till samma
undermenyalternativ som valdes tidigare.

23
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA
D ATA
INNEHÅLLS-
FÖRTECKNING
INSTRUMENTPANEL
OCH REGLAGE

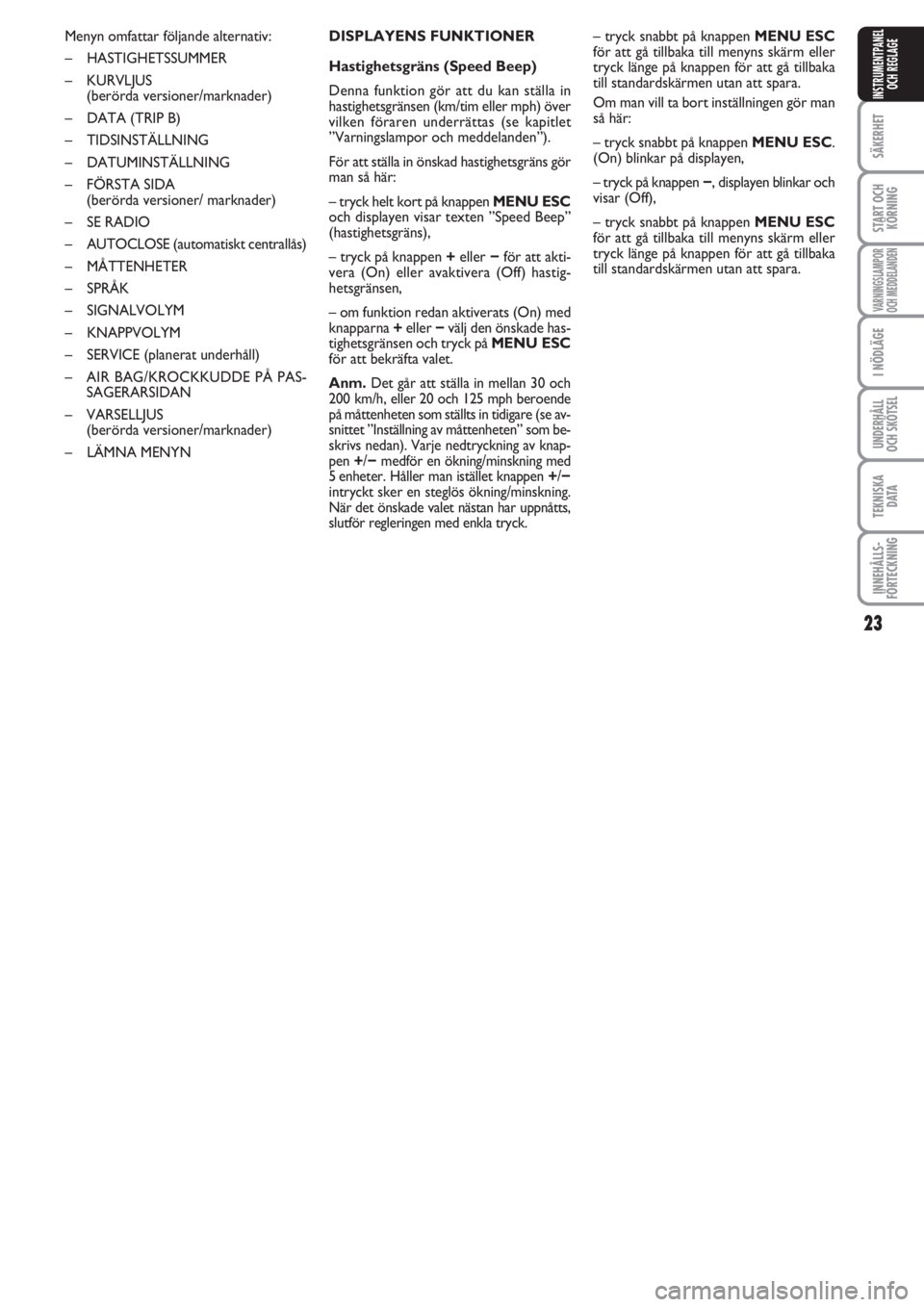

Menyn omfattar följande alternativ:
– HASTIGHETSSUMMER
– KURVLJUS
(berörda versioner/marknader)
– DATA (TRIP B)
– TIDSINSTÄLLNING
– DATUMINSTÄLLNING
– FÖRSTA SIDA
(berörda versioner/ marknader)
– SE RADIO
– AUTOCLOSE (automatiskt centrallås)
– MÅTTENHETER
– SPRÅK
– SIGNALVOLYM
– KNAPPVOLYM
– SERVICE (planerat underhåll)
– AIR BAG/KROCKKUDDE PÅ PAS-
SAGERARSIDAN
– VARSELLJUS
(berörda versioner/marknader)
– LÄMNA MENYN– tryck snabbt på knappen MENU ESC
för att gå tillbaka till menyns skärm eller
tryck länge på knappen för att gå tillbaka
till standardskärmen utan att spara.
Om man vill ta bort inställningen gör man
så här:
– tryck snabbt på knappen MENU ESC.
(On) blinkar på displayen,
– tryck på knappen −, displayen blinkar och
visar (Off),
– tryck snabbt på knappen MENU ESC
för att gå tillbaka till menyns skärm eller
tryck länge på knappen för att gå tillbaka
till standardskärmen utan att spara. DISPLAYENS FUNKTIONER
Hastighetsgräns (Speed Beep)
Denna funktion gör att du kan ställa in
hastighetsgränsen (km/tim eller mph) över
vilken föraren underrättas (se kapitlet
”Varningslampor och meddelanden”).
För att ställa in önskad hastighetsgräns gör
man så här:
– tryck helt kort på knappen MENU ESC
och displayen visar texten ”Speed Beep”
(hastighetsgräns),
– tryck på knappen +eller −för att akti-
vera (On) eller avaktivera (Off) hastig-
hetsgränsen,
– om funktion redan aktiverats (On) med
knapparna +eller −välj den önskade has-
tighetsgränsen och tryck på MENU ESC
för att bekräfta valet.
Anm.Det går att ställa in mellan 30 och
200 km/h, eller 20 och 125 mph beroende
på måttenheten som ställts in tidigare (se av-
snittet ”Inställning av måttenheten” som be-
skrivs nedan). Varje nedtryckning av knap-
pen +/
−medför en ökning/minskning med
5 enheter. Håller man istället knappen +/−intryckt sker en steglös ökning/minskning.
När det önskade valet nästan har uppnåtts,
slutför regleringen med enkla tryck.

24
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA
D ATA
INNEHÅLLS-
FÖRTECKNING
INSTRUMENTPANEL
OCH REGLAGE

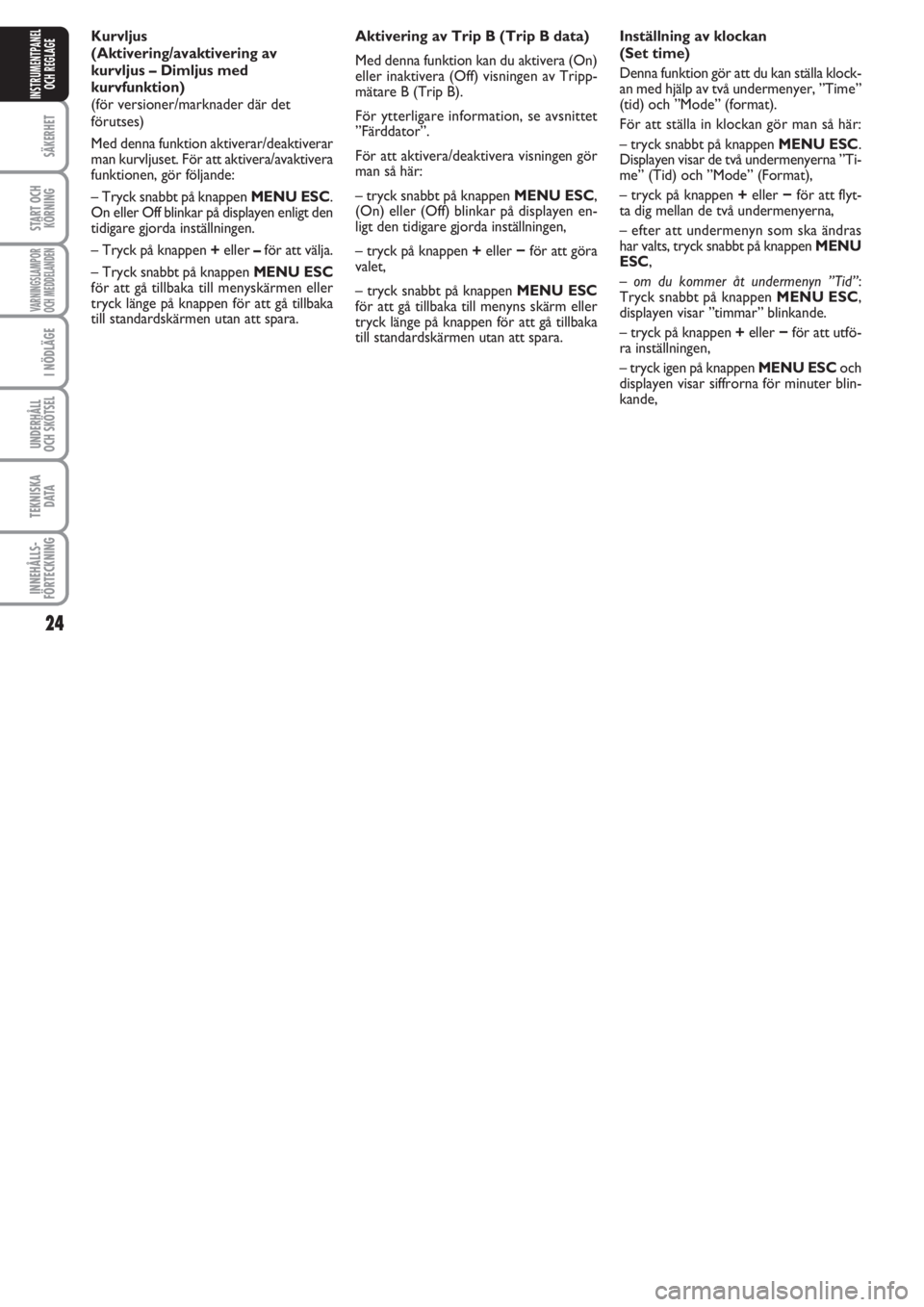

Inställning av klockan
(Set time)
Denna funktion gör att du kan ställa klock-
an med hjälp av två undermenyer, ”Time”
(tid) och ”Mode” (format).
För att ställa in klockan gör man så här:
– tryck snabbt på knappen MENU ESC.
Displayen visar de två undermenyerna ”Ti-
me” (Tid) och ”Mode” (Format),
– tryck på knappen +eller −för att flyt-
ta dig mellan de två undermenyerna,
– efter att undermenyn som ska ändras
har valts, tryck snabbt på knappen MENU
ESC,
– om du kommer åt undermenyn ”Tid”:
Tryck snabbt på knappen MENU ESC,
displayen visar ”timmar” blinkande.
– tryck på knappen +eller −för att utfö-
ra inställningen,
– tryck igen på knappen MENU ESCoch
displayen visar siffrorna för minuter blin-
kande, Kurvljus
(Aktivering/avaktivering av
kurvljus – Dimljus med
kurvfunktion)
(för versioner/marknader där det
förutses)
Med denna funktion aktiverar/deaktiverar
man kurvljuset. För att aktivera/avaktivera
funktionen, gör följande:
– Tryck snabbt på knappen MENU ESC.
On eller Off blinkar på displayen enligt den
tidigare gjorda inställningen.
– Tryck på knappen +eller –för att välja.
– Tryck snabbt på knappen MENU ESC
för att gå tillbaka till menyskärmen eller
tryck länge på knappen för att gå tillbaka
till standardskärmen utan att spara.Aktivering av Trip B (Trip B data)
Med denna funktion kan du aktivera (On)
eller inaktivera (Off) visningen av Tripp-
mätare B (Trip B).
För ytterligare information, se avsnittet
”Färddator”.
För att aktivera/deaktivera visningen gör
man så här:
– tryck snabbt på knappen MENU ESC,
(On) eller (Off) blinkar på displayen en-
ligt den tidigare gjorda inställningen,
– tryck på knappen +eller −för att göra
valet,
– tryck snabbt på knappen MENU ESC
för att gå tillbaka till menyns skärm eller
tryck länge på knappen för att gå tillbaka
till standardskärmen utan att spara.

25
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA
D ATA
INNEHÅLLS-
FÖRTECKNING
INSTRUMENTPANEL
OCH REGLAGE

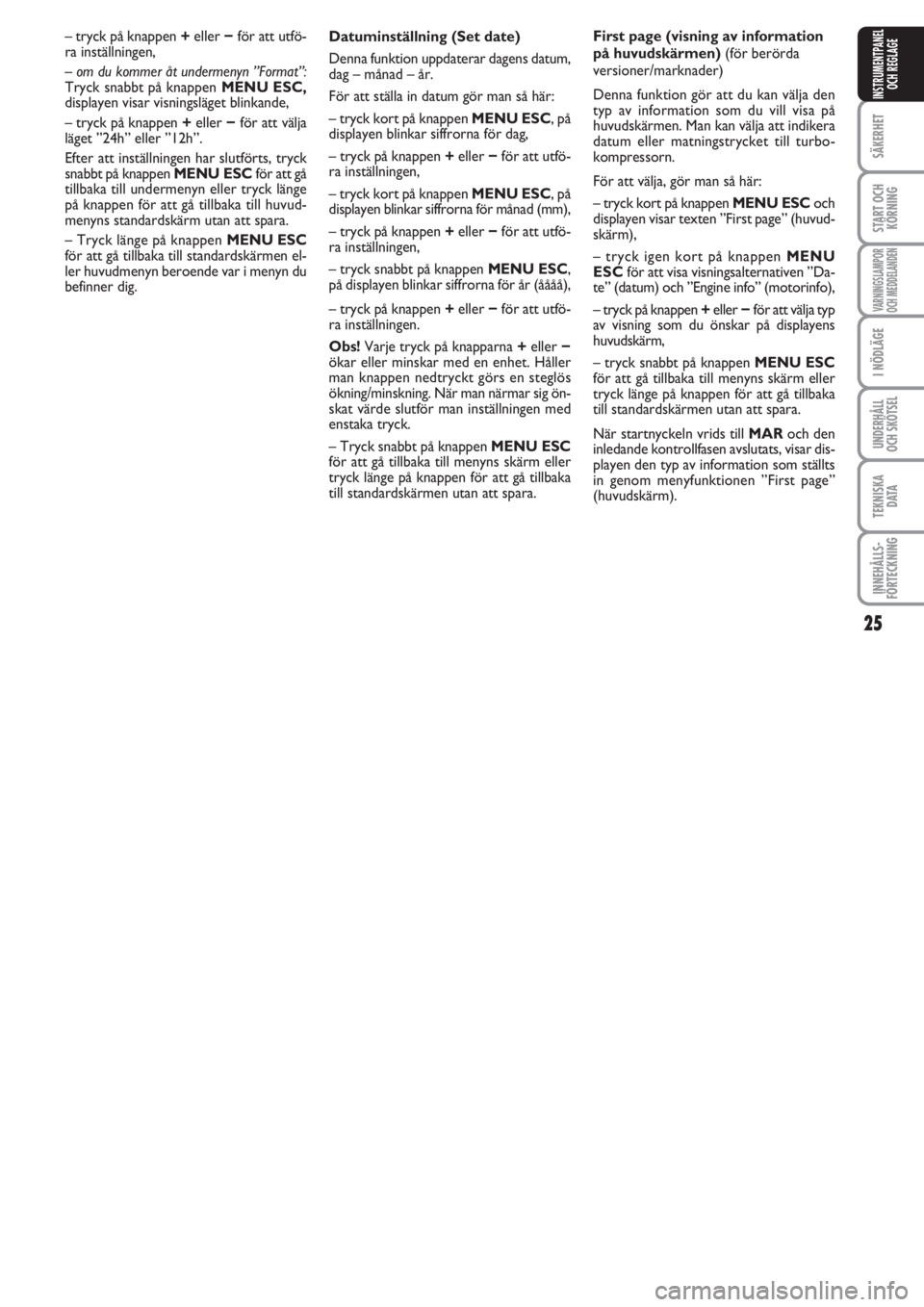

Datuminställning (Set date)
Denna funktion uppdaterar dagens datum,
dag – månad – år.
För att ställa in datum gör man så här:
– tryck kort på knappen MENU ESC, på
displayen blinkar siffrorna för dag,
– tryck på knappen +eller −för att utfö-
ra inställningen,
– tryck kort på knappen MENU ESC, på
displayen blinkar siffrorna för månad (mm),
– tryck på knappen +eller −för att utfö-
ra inställningen,
– tryck snabbt på knappen MENU ESC,
på displayen blinkar siffrorna för år (åååå),
– tryck på knappen +eller −för att utfö-
ra inställningen.
Obs!Varje tryck på knapparna +eller −
ökar eller minskar med en enhet. Håller
man knappen nedtryckt görs en steglös
ökning/minskning. När man närmar sig ön-
skat värde slutför man inställningen med
enstaka tryck.
– Tryck snabbt på knappen MENU ESC
för att gå tillbaka till menyns skärm eller
tryck länge på knappen för att gå tillbaka
till standardskärmen utan att spara. – tryck på knappen +eller −för att utfö-
ra inställningen,
– om du kommer åt undermenyn ”Format”:
Tryck snabbt på knappen MENU ESC,
displayen visar visningsläget blinkande,
– tryck på knappen +eller −för att välja
läget ”24h” eller ”12h”.
Efter att inställningen har slutförts, tryck
snabbt på knappen MENU ESCför att gå
tillbaka till undermenyn eller tryck länge
på knappen för att gå tillbaka till huvud-
menyns standardskärm utan att spara.
– Tryck länge på knappen MENU ESC
för att gå tillbaka till standardskärmen el-
ler huvudmenyn beroende var i menyn du
befinner dig.First page (visning av information
på huvudskärmen) (för berörda
versioner/marknader)
Denna funktion gör att du kan välja den
typ av information som du vill visa på
huvudskärmen. Man kan välja att indikera
datum eller matningstrycket till turbo-
kompressorn.
För att välja, gör man så här:
– tryck kort på knappen MENU ESCoch
displayen visar texten ”First page” (huvud-
skärm),
– tryck igen kort på knappen MENU
ESCför att visa visningsalternativen ”Da-
te” (datum) och ”Engine info” (motorinfo),
– tryck på knappen +eller −för att välja typ
av visning som du önskar på displayens
huvudskärm,
– tryck snabbt på knappen MENU ESC
för att gå tillbaka till menyns skärm eller
tryck länge på knappen för att gå tillbaka
till standardskärmen utan att spara.
När startnyckeln vrids till MARoch den
inledande kontrollfasen avslutats, visar dis-
playen den typ av information som ställts
in genom menyfunktionen ”First page”
(huvudskärm).

26
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA
D ATA
INNEHÅLLS-
FÖRTECKNING
INSTRUMENTPANEL
OCH REGLAGE

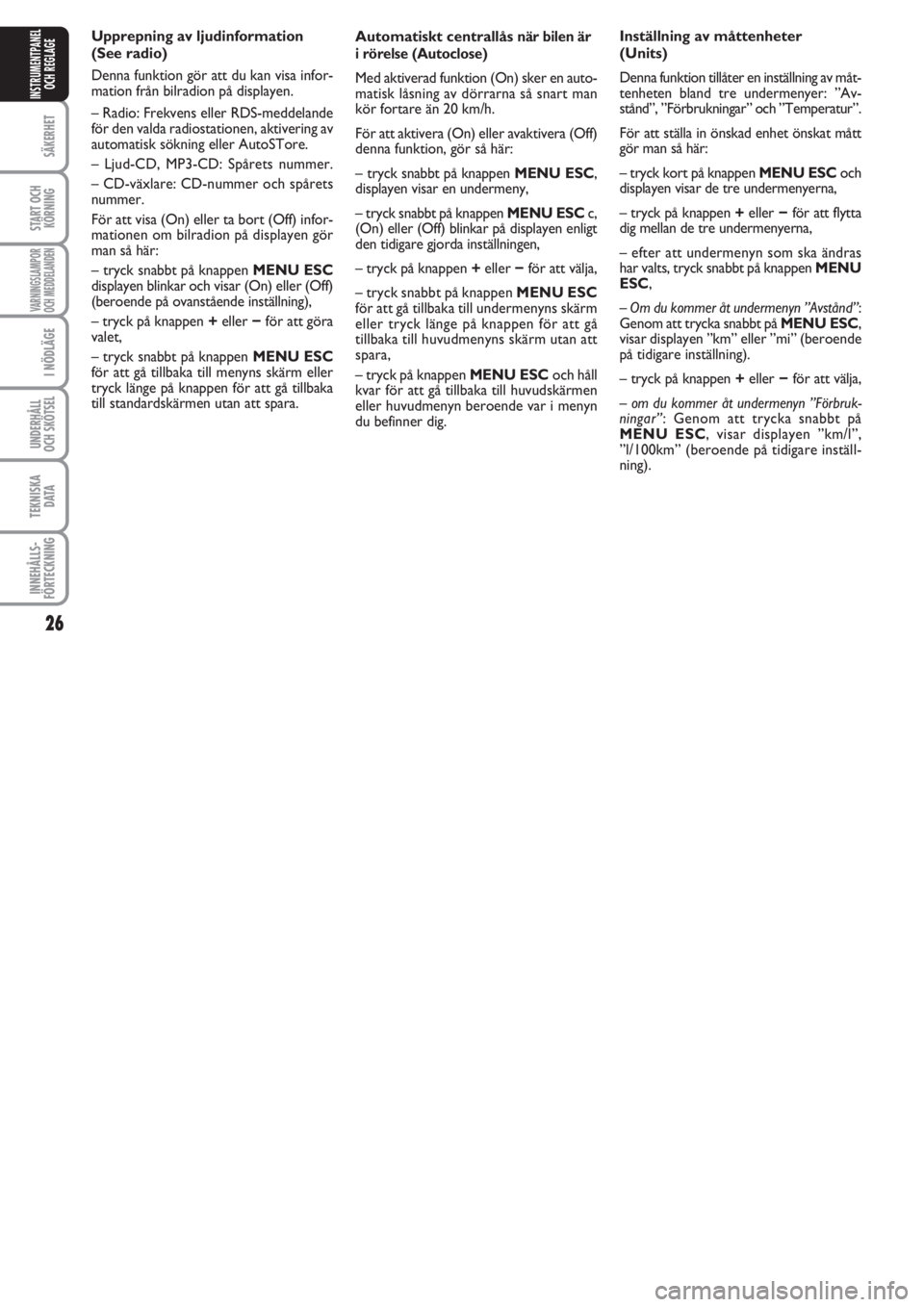

Automatiskt centrallås när bilen är
i rörelse (Autoclose)
Med aktiverad funktion (On) sker en auto-
matisk låsning av dörrarna så snart man
kör fortare än 20 km/h.
För att aktivera (On) eller avaktivera (Off)
denna funktion, gör så här:
– tryck snabbt på knappen MENU ESC,
displayen visar en undermeny,
– tryck snabbt på knappen MENU ESCc,
(On) eller (Off) blinkar på displayen enligt
den tidigare gjorda inställningen,
– tryck på knappen +eller −för att välja,
– tryck snabbt på knappen MENU ESC
för att gå tillbaka till undermenyns skärm
eller tryck länge på knappen för att gå
tillbaka till huvudmenyns skärm utan att
spara,
– tryck på knappen MENU ESCoch håll
kvar för att gå tillbaka till huvudskärmen
eller huvudmenyn beroende var i menyn
du befinner dig. Upprepning av ljudinformation
(See radio)
Denna funktion gör att du kan visa infor-
mation från bilradion på displayen.
– Radio: Frekvens eller RDS-meddelande
för den valda radiostationen, aktivering av
automatisk sökning eller AutoSTore.
– Ljud-CD, MP3-CD: Spårets nummer.
– CD-växlare: CD-nummer och spårets
nummer.
För att visa (On) eller ta bort (Off) infor-
mationen om bilradion på displayen gör
man så här:
– tryck snabbt på knappen MENU ESC
displayen blinkar och visar (On) eller (Off)
(beroende på ovanstående inställning),
– tryck på knappen +eller −för att göra
valet,
– tryck snabbt på knappen MENU ESC
för att gå tillbaka till menyns skärm eller
tryck länge på knappen för att gå tillbaka
till standardskärmen utan att spara.Inställning av måttenheter
(Units)
Denna funktion tillåter en inställning av måt-
tenheten bland tre undermenyer: ”Av-
stånd”, ”Förbrukningar” och ”Temperatur”.
För att ställa in önskad enhet önskat mått
gör man så här:
– tryck kort på knappen MENU ESCoch
displayen visar de tre undermenyerna,
– tryck på knappen +eller −för att flytta
dig mellan de tre undermenyerna,
– efter att undermenyn som ska ändras
har valts, tryck snabbt på knappen MENU
ESC,
– Om du kommer åt undermenyn ”Avstånd”:
Genom att trycka snabbt på MENU ESC,
visar displayen ”km” eller ”mi” (beroende
på tidigare inställning).
– tryck på knappen +eller −för att välja,
– om du kommer åt undermenyn ”Förbruk-
ningar”: Genom att trycka snabbt på
MENU ESC, visar displayen ”km/l”,
”l/100km” (beroende på tidigare inställ-
ning).

27
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA
D ATA
INNEHÅLLS-
FÖRTECKNING
INSTRUMENTPANEL
OCH REGLAGE

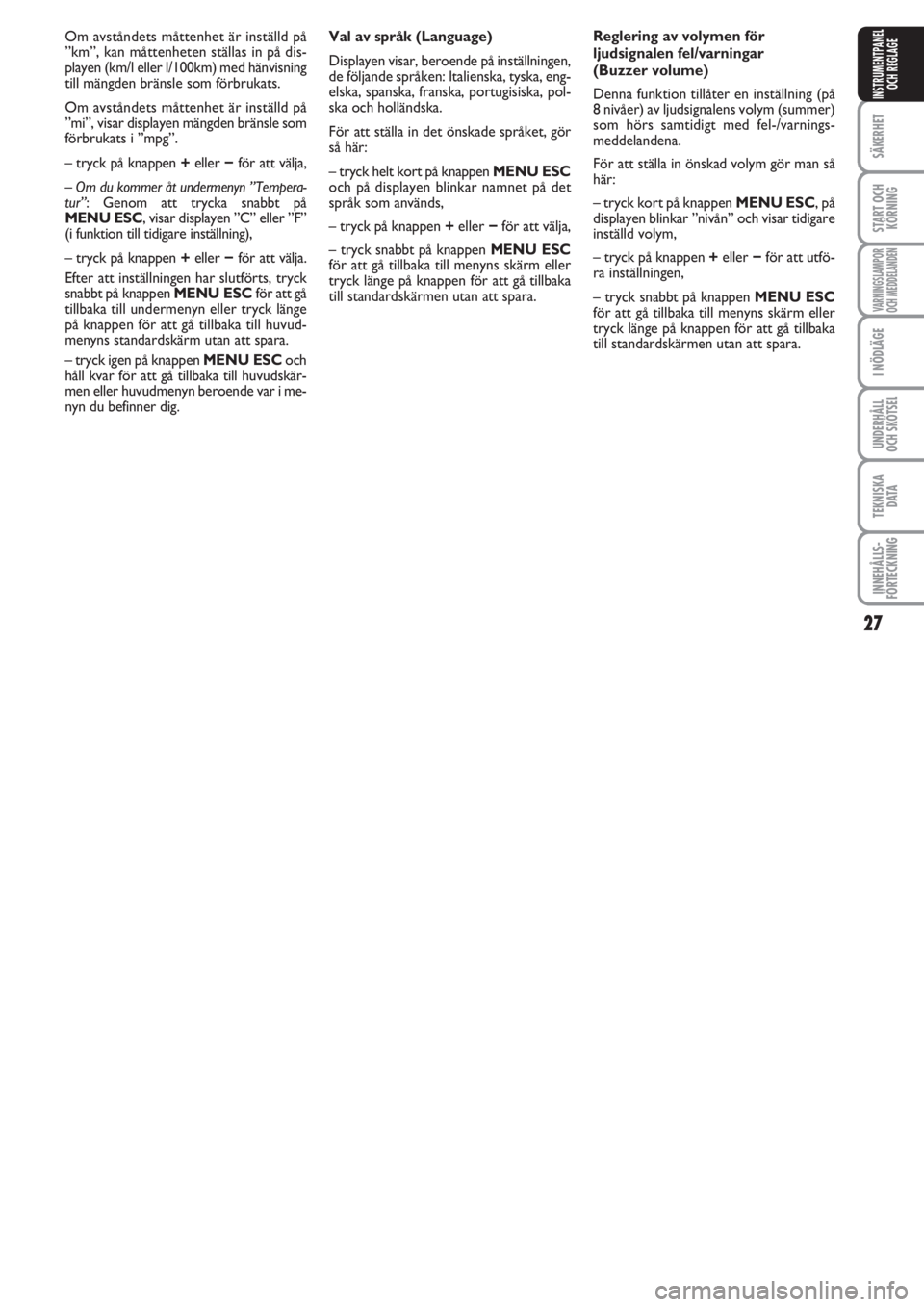

Val av språk (Language)
Displayen visar, beroende på inställningen,
de följande språken: Italienska, tyska, eng-
elska, spanska, franska, portugisiska, pol-
ska och holländska.
För att ställa in det önskade språket, gör
så här:
– tryck helt kort på knappen MENU ESC
och på displayen blinkar namnet på det
språk som används,
– tryck på knappen +eller −för att välja,
– tryck snabbt på knappen MENU ESC
för att gå tillbaka till menyns skärm eller
tryck länge på knappen för att gå tillbaka
till standardskärmen utan att spara.Reglering av volymen för
ljudsignalen fel/varningar
(Buzzer volume)
Denna funktion tillåter en inställning (på
8 nivåer) av ljudsignalens volym (summer)
som hörs samtidigt med fel-/varnings-
meddelandena.
För att ställa in önskad volym gör man så
här:
– tryck kort på knappen MENU ESC, på
displayen blinkar ”nivån” och visar tidigare
inställd volym,
– tryck på knappen +eller −för att utfö-
ra inställningen,
– tryck snabbt på knappen MENU ESC
för att gå tillbaka till menyns skärm eller
tryck länge på knappen för att gå tillbaka
till standardskärmen utan att spara. Om avståndets måttenhet är inställd på
”km”, kan måttenheten ställas in på dis-
playen (km/l eller l/100km) med hänvisning
till mängden bränsle som förbrukats.
Om avståndets måttenhet är inställd på
”mi”, visar displayen mängden bränsle som
förbrukats i ”mpg”.
– tryck på knappen +eller −för att välja,
– Om du kommer åt undermenyn ”Tempera-
tur”: Genom att trycka snabbt på
MENU ESC, visar displayen ”C” eller ”F”
(i funktion till tidigare inställning),
– tryck på knappen +eller −för att välja.
Efter att inställningen har slutförts, tryck
snabbt på knappen MENU ESCför att gå
tillbaka till undermenyn eller tryck länge
på knappen för att gå tillbaka till huvud-
menyns standardskärm utan att spara.
– tryck igen på knappen MENU ESCoch
håll kvar för att gå tillbaka till huvudskär-
men eller huvudmenyn beroende var i me-
nyn du befinner dig.

28
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA
D ATA
INNEHÅLLS-
FÖRTECKNING
INSTRUMENTPANEL
OCH REGLAGE

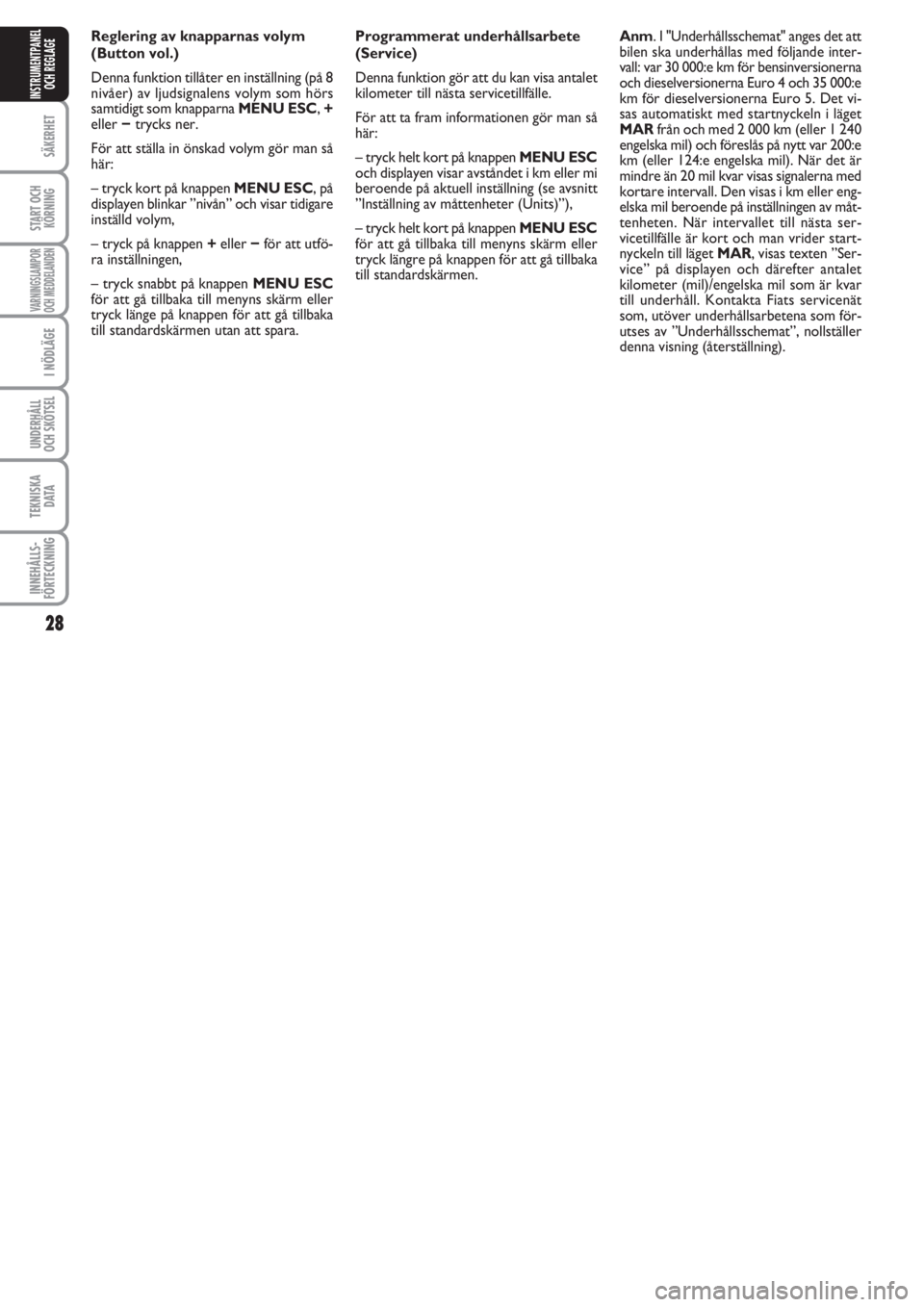

Reglering av knapparnas volym
(Button vol.)
Denna funktion tillåter en inställning (på 8
nivåer) av ljudsignalens volym som hörs
samtidigt som knapparna MENU ESC, +
eller −trycks ner.
För att ställa in önskad volym gör man så
här:
– tryck kort på knappen MENU ESC, på
displayen blinkar ”nivån” och visar tidigare
inställd volym,
– tryck på knappen +eller −för att utfö-
ra inställningen,
– tryck snabbt på knappen MENU ESC
för att gå tillbaka till menyns skärm eller
tryck länge på knappen för att gå tillbaka
till standardskärmen utan att spara.Programmerat underhållsarbete
(Service)
Denna funktion gör att du kan visa antalet
kilometer till nästa servicetillfälle.
För att ta fram informationen gör man så
här:
– tryck helt kort på knappen MENU ESC
och displayen visar avståndet i km eller mi
beroende på aktuell inställning (se avsnitt
”Inställning av måttenheter (Units)”),
– tryck helt kort på knappen MENU ESC
för att gå tillbaka till menyns skärm eller
tryck längre på knappen för att gå tillbaka
till standardskärmen.Anm. I "Underhållsschemat" anges det att
bilen ska underhållas med följande inter-
vall: var 30 000:e km för bensinversionerna
och dieselversionerna Euro 4 och 35 000:e
km för dieselversionerna Euro 5. Det vi-
sas automatiskt med startnyckeln i läget
MARfrån och med 2 000 km (eller 1 240
engelska mil) och föreslås på nytt var 200:e
km (eller 124:e engelska mil). När det är
mindre än 20 mil kvar visas signalerna med
kortare intervall. Den visas i km eller eng-
elska mil beroende på inställningen av måt-
tenheten. När intervallet till nästa ser-
vicetillfälle är kort och man vrider start-
nyckeln till läget MAR, visas texten ”Ser-
vice” på displayen och därefter antalet
kilometer (mil)/engelska mil som är kvar
till underhåll. Kontakta Fiats servicenät
som, utöver underhållsarbetena som för-
utses av ”Underhållsschemat”, nollställer
denna visning (återställning).
