2012 FIAT PUNTO Drift- och underhållshandbok (in Swedish)

189
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
INNEHÅLLS-
FÖRTECKNING
INSTRUMENTPANE
L OCH REGLAGE
TEKNISKA
D ATA

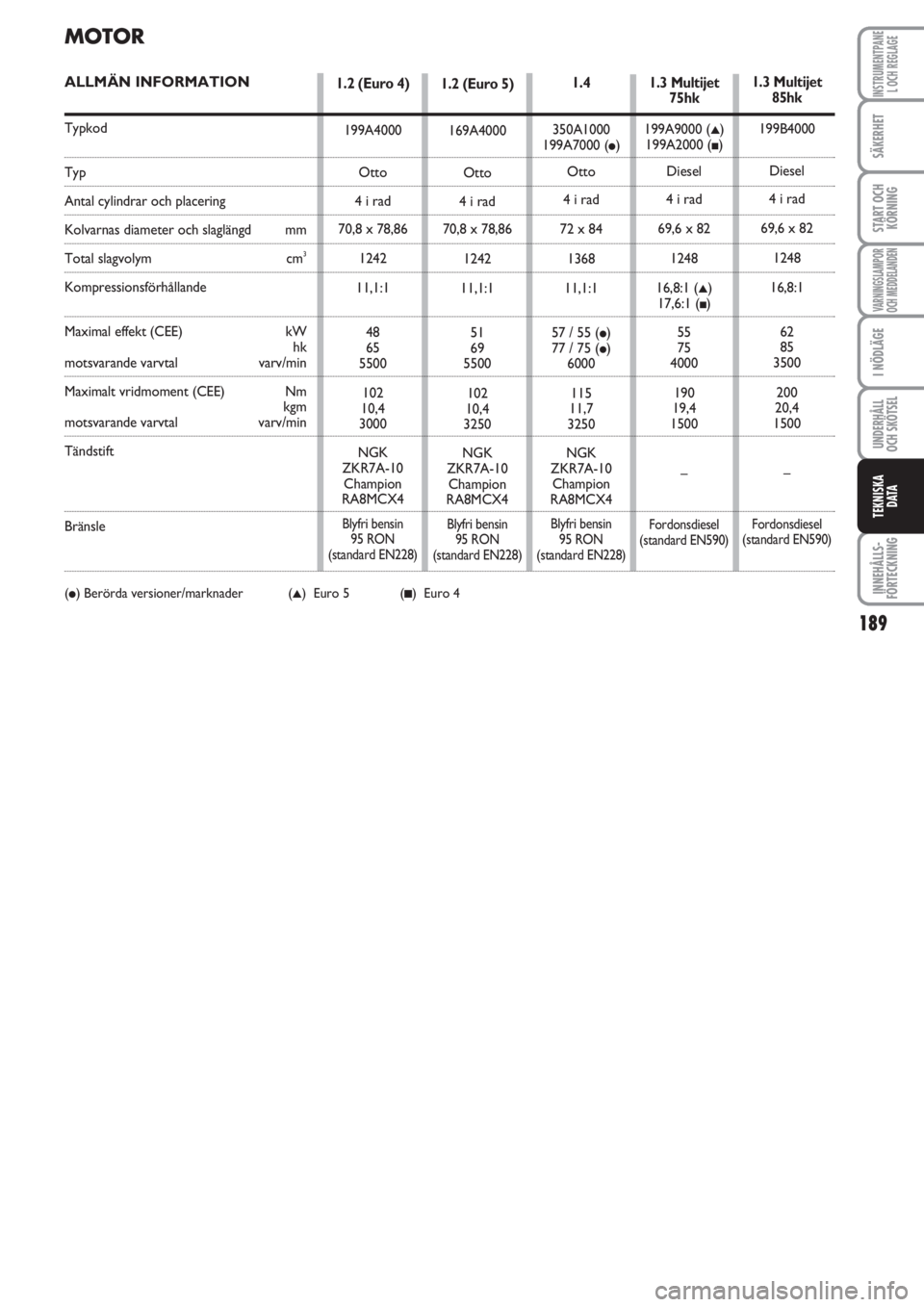

MOTOR
ALLMÄN INFORMATION
Typkod
Typ
Antal cylindrar och placering
Kolvarnas diameter och slaglängd mm
Total slagvolym cm3
Kompressionsförhållande
Maximal effekt (CEE) kW
hk
motsvarande varvtal varv/min
Maximalt vridmoment (CEE) Nm
kgm
motsvarande varvtal varv/min
Tändstift
Bränsle
(●) Berörda versioner/marknader (▲) Euro 5 (■) Euro 4
1.3 Multijet
75hk
199A9000 (▲)
199A2000 (■)
Diesel
4 i rad
69,6 x 82
1248
16,8:1 (
▲)
17,6:1 (■)
55
75
4000
190
19,4
1500
–
Fordonsdiesel
(standard EN590)
1.3 Multijet
85hk
199B4000
Diesel
4 i rad
69,6 x 82
1248
16,8:1
62
85
3500
200
20,4
1500
–
Fordonsdiesel
(standard EN590)
1.4
350A1000
199A7000 (●)
Otto
4 i rad
72 x 84
1368
11,1:1
57 / 55 (
●)
77 / 75 (●)
6000
115
11,7
3250
NGK
ZKR7A-10
Champion
RA8MCX4
Blyfri bensin
95 RON
(standard EN228)
1.2 (Euro 4)
199A4000
Otto
4 i rad
70,8 x 78,86
1242
11,1:1
48
65
5500
102
10,4
3000
NGK
ZKR7A-10
Champion
RA8MCX4
Blyfri bensin
95 RON
(standard EN228)
1.2 (Euro 5)
169A4000
Otto
4 i rad
70,8 x 78,86
1242
11,1:1
51
69
5500
102
10,4
3250
NGK
ZKR7A-10
Champion
RA8MCX4
Blyfri bensin
95 RON
(standard EN228)

190
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
INNEHÅLLS-
FÖRTECKNING
INSTRUMENTPANE
L OCH REGLAGE
TEKNISKA
D ATA

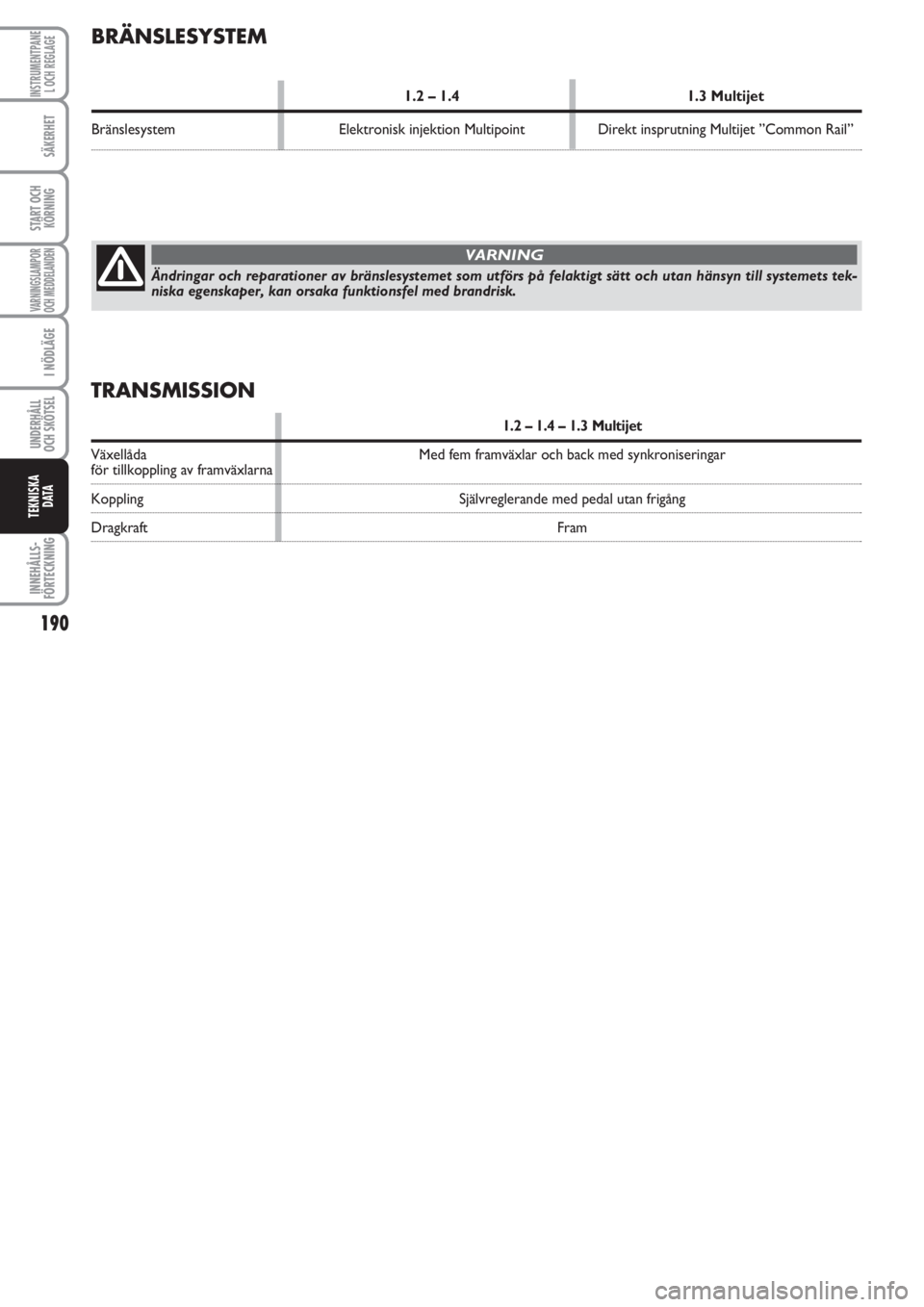

Ändringar och reparationer av bränslesystemet som utförs på felaktigt sätt och utan hänsyn till systemets tek-
niska egenskaper, kan orsaka funktionsfel med brandrisk.
VARNING
TRANSMISSION
1.2 – 1.4 – 1.3 Multijet
Växellåda Med fem framväxlar och back med synkroniseringar för tillkoppling av framväxlarna
Koppling Självreglerande med pedal utan frigång
Dragkraft Fram
BRÄNSLESYSTEM
1.2 – 1.4 1.3 Multijet
Bränslesystem Elektronisk injektion Multipoint Direkt insprutning Multijet ”Common Rail”

191
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
INNEHÅLLS-
FÖRTECKNING
INSTRUMENTPANE
L OCH REGLAGE
TEKNISKA
D ATA

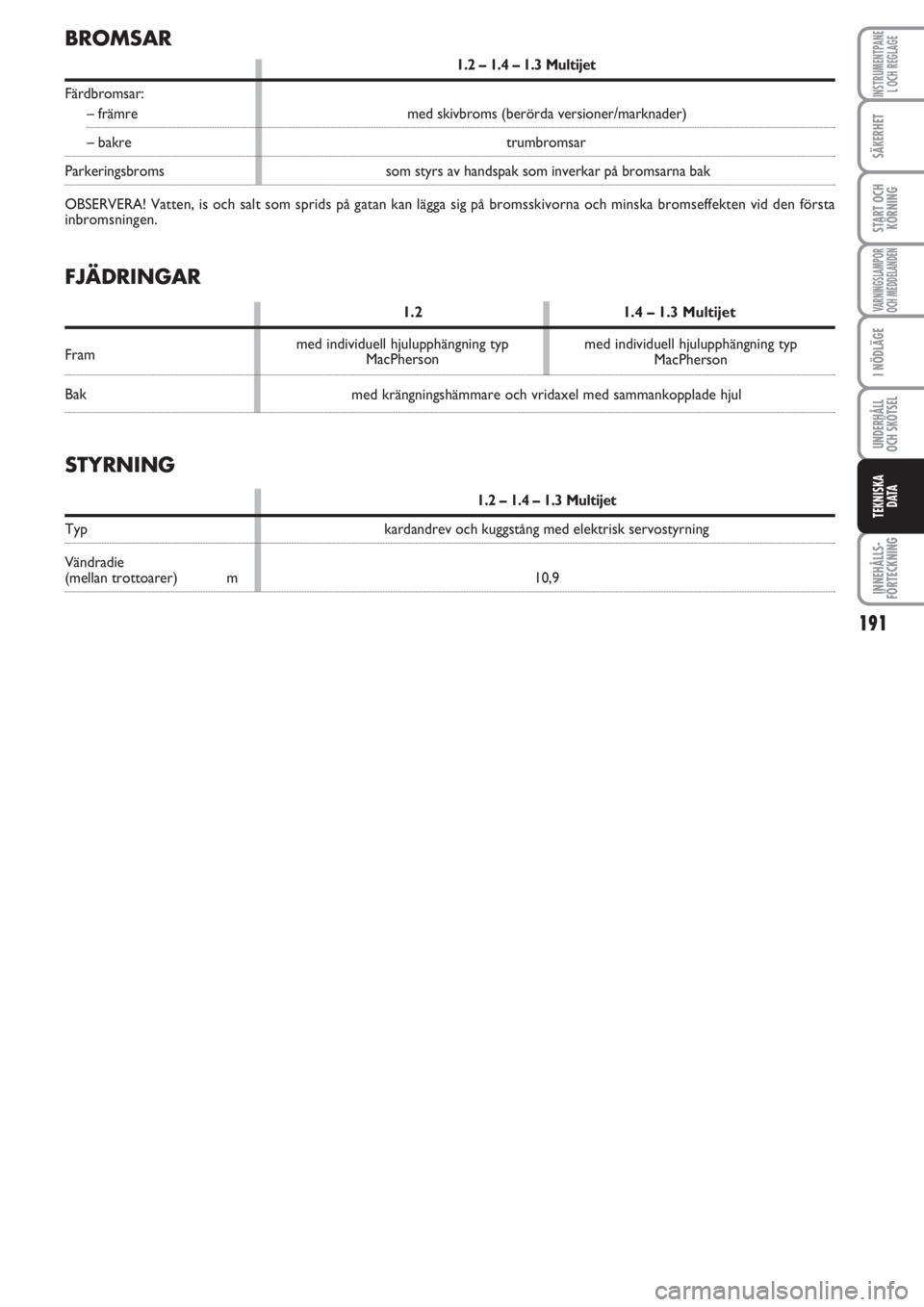

BROMSAR
1.2 – 1.4 – 1.3 Multijet
Färdbromsar:
– främre med skivbroms (berörda versioner/marknader)
– bakre trumbromsar
Parkeringsbroms som styrs av handspak som inverkar på bromsarna bak
OBSERVERA! Vatten, is och salt som sprids på gatan kan lägga sig på bromsskivorna och minska bromseffekten vid den första
inbromsningen.
STYRNING
1.2 – 1.4 – 1.3 Multijet
Typ kardandrev och kuggstång med elektrisk servostyrning
Vändradie
(mellan trottoarer) m 10,9med krängningshämmare och vridaxel med sammankopplade hjul
FJÄDRINGAR
1.2 1.4 – 1.3 Multijet
Fram
Bakmed individuell hjulupphängning typ
MacPhersonmed individuell hjulupphängning typ
MacPherson

192
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
INNEHÅLLS-
FÖRTECKNING
INSTRUMENTPANE
L OCH REGLAGE
TEKNISKA
D ATA

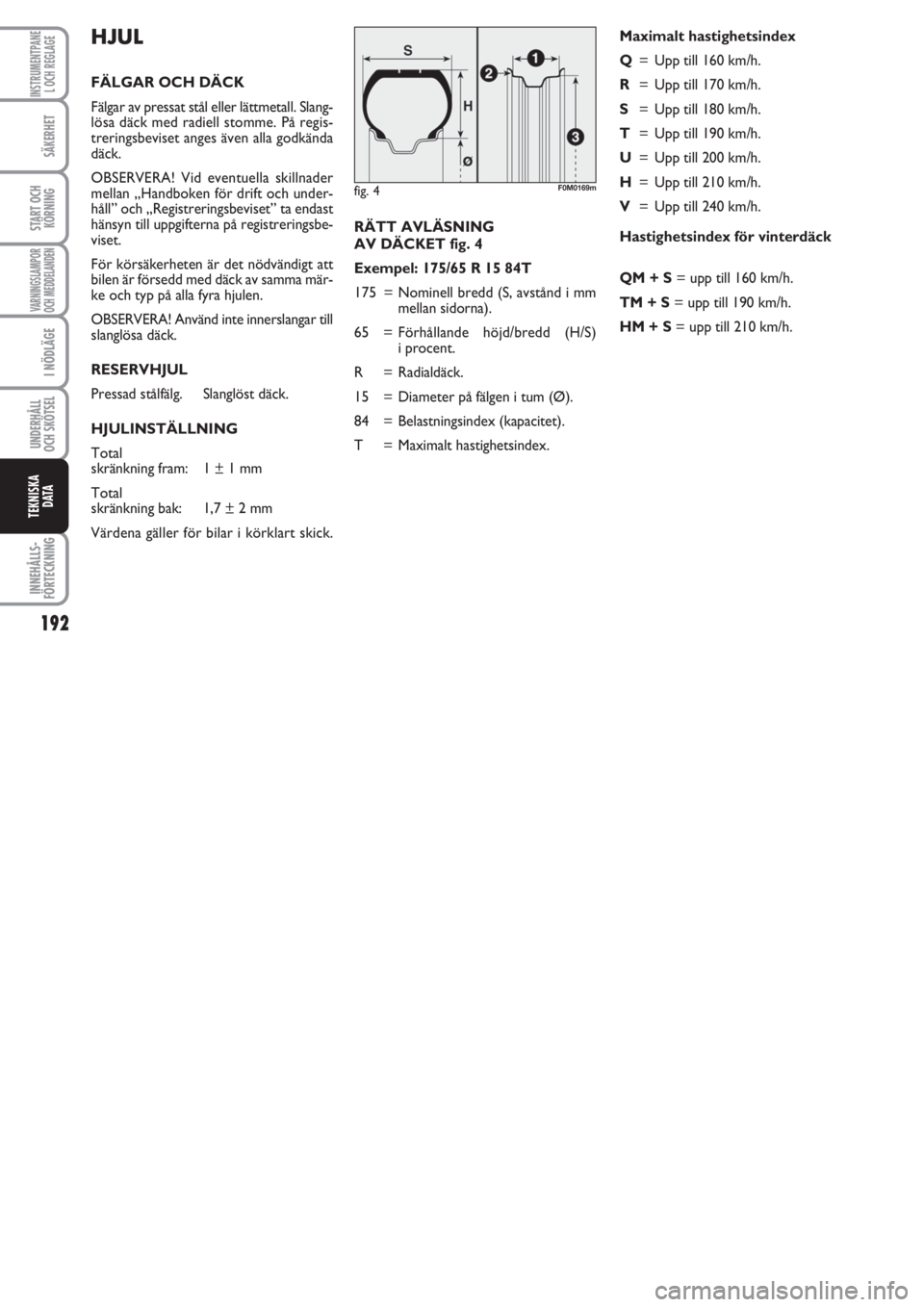

RÄTT AVLÄSNING
AV DÄCKET fig. 4
Exempel: 175/65 R 15 84T
175 = Nominell bredd (S, avstånd i mm
mellan sidorna).
65 = Förhållande höjd/bredd (H/S)
i procent.
R = Radialdäck.
15 = Diameter på fälgen i tum (Ø).
84 = Belastningsindex (kapacitet).
T = Maximalt hastighetsindex.
HJUL
FÄLGAR OCH DÄCK
Fälgar av pressat stål eller lättmetall. Slang-
lösa däck med radiell stomme. På regis-
treringsbeviset anges även alla godkända
däck.
OBSERVERA! Vid eventuella skillnader
mellan „Handboken för drift och under-
håll” och „Registreringsbeviset” ta endast
hänsyn till uppgifterna på registreringsbe-
viset.
För körsäkerheten är det nödvändigt att
bilen är försedd med däck av samma mär-
ke och typ på alla fyra hjulen.
OBSERVERA! Använd inte innerslangar till
slanglösa däck.
RESERVHJUL
Pressad stålfälg. Slanglöst däck.
HJULINSTÄLLNING
Total
skränkning fram: 1 ± 1 mm
Total
skränkning bak: 1,7 ± 2 mm
Värdena gäller för bilar i körklart skick.
fig. 4F0M0169m
Maximalt hastighetsindex
Q= Upp till 160 km/h.
R= Upp till 170 km/h.
S= Upp till 180 km/h.
T= Upp till 190 km/h.
U= Upp till 200 km/h.
H= Upp till 210 km/h.
V= Upp till 240 km/h.
Hastighetsindex för vinterdäck
QM + S= upp till 160 km/h.
TM + S= upp till 190 km/h.
HM + S= upp till 210 km/h.

193
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
INNEHÅLLS-
FÖRTECKNING
INSTRUMENTPANE
L OCH REGLAGE
TEKNISKA
D ATA

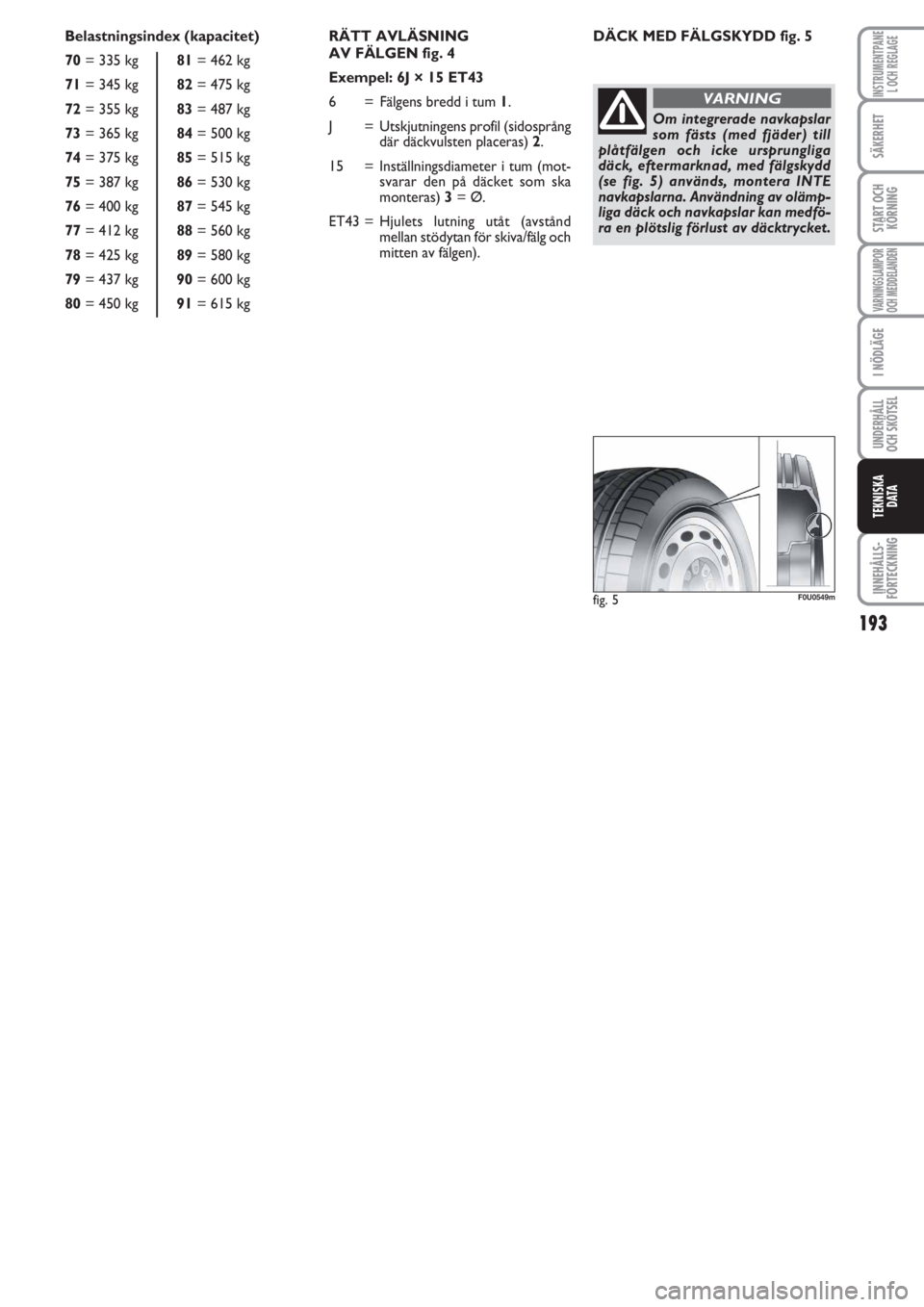

RÄTT AVLÄSNING
AV FÄLGEN fig. 4
Exempel: 6J × 15 ET43
6 = Fälgens bredd i tum 1.
J = Utskjutningens profil (sidosprång
där däckvulsten placeras) 2.
15 = Inställningsdiameter i tum (mot-
svarar den på däcket som ska
monteras) 3= Ø.
ET43 = Hjulets lutning utåt (avstånd
mellan stödytan för skiva/fälg och
mitten av fälgen). Belastningsindex (kapacitet)
70 = 335 kg 81= 462 kg
71= 345 kg 82= 475 kg
72= 355 kg 83= 487 kg
73= 365 kg 84= 500 kg
74= 375 kg 85= 515 kg
75= 387 kg 86= 530 kg
76= 400 kg 87= 545 kg
77= 412 kg 88= 560 kg
78= 425 kg 89= 580 kg
79= 437 kg 90= 600 kg
80= 450 kg 91= 615 kg DÄCK MED FÄLGSKYDD fig. 5
Om integrerade navkapslar
som fästs (med fjäder) till
plåtfälgen och icke ursprungliga
däck, eftermarknad, med fälgskydd
(se fig. 5) används, montera INTE
navkapslarna. Användning av olämp-
liga däck och navkapslar kan medfö-
ra en plötslig förlust av däcktrycket.
VARNING
fig. 5F0U0549m

194
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
INNEHÅLLS-
FÖRTECKNING
INSTRUMENTPANE
L OCH REGLAGE
TEKNISKA
D ATA

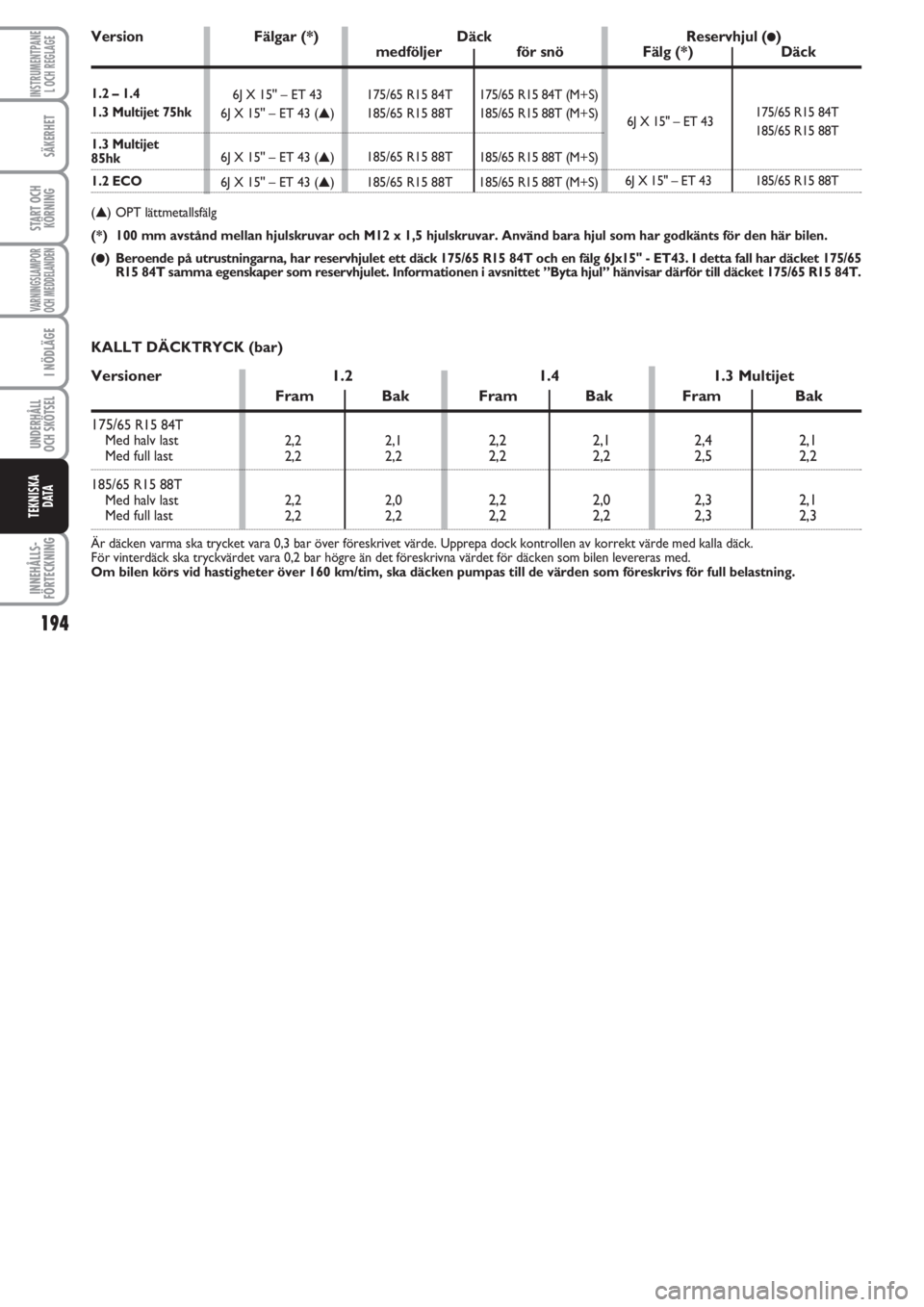

175/65 R15 84T (M+S)
185/65 R15 88T (M+S)
185/65 R15 88T (M+S)
185/65 R15 88T (M+S) 175/65 R15 84T
185/65 R15 88T
185/65 R15 88T
185/65 R15 88T6J X 15'' – ET 43175/65 R15 84T
185/65 R15 88T
185/65 R15 88T 6J X 15'' – ET 43
6J X 15'' – ET 43 (▲)
6J X 15'' – ET 43 (▲)
6J X 15'' – ET 43 (▲)
Version Fälgar (*) Däck Reservhjul (ç)medföljer för snö Fälg (*) Däck
1.2 – 1.4
1.3 Multijet 75hk
1.3 Multijet
85hk
1.2 ECO
(▲) OPT lättmetallsfälg
(*) 100 mm avstånd mellan hjulskruvar och M12 x 1,5 hjulskruvar. Använd bara hjul som har godkänts för den här bilen.
(
ç) Beroende på utrustningarna, har reservhjulet ett däck 175/65 R15 84T och en fälg 6Jx15" - ET43. I detta fall har däcket 175/65
R15 84T samma egenskaper som reservhjulet. Informationen i avsnittet ”Byta hjul” hänvisar därför till däcket 175/65 R15 84T.
2,2 2,1
2,2 2,2
2,2 2,0
2,2 2,22,2 2,1
2,2 2,2
2,2 2,0
2,2 2,22,4 2,1
2,5 2,2
2,3 2,1
2,3 2,3
KALLT DÄCKTRYCK (bar)
Versioner 1.2 1.4 1.3 Multijet
Fram Bak Fram Bak Fram Bak
175/65 R15 84T
Med halv last
Med full last
185/65 R15 88T
Med halv last
Med full last
Är däcken varma ska trycket vara 0,3 bar över föreskrivet värde. Upprepa dock kontrollen av korrekt värde med kalla däck.
För vinterdäck ska tryckvärdet vara 0,2 bar högre än det föreskrivna värdet för däcken som bilen levereras med.
Om bilen körs vid hastigheter över 160 km/tim, ska däcken pumpas till de värden som föreskrivs för full belastning.6J X 15'' – ET 43

195
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
INNEHÅLLS-
FÖRTECKNING
INSTRUMENTPANE
L OCH REGLAGE
TEKNISKA
D ATA

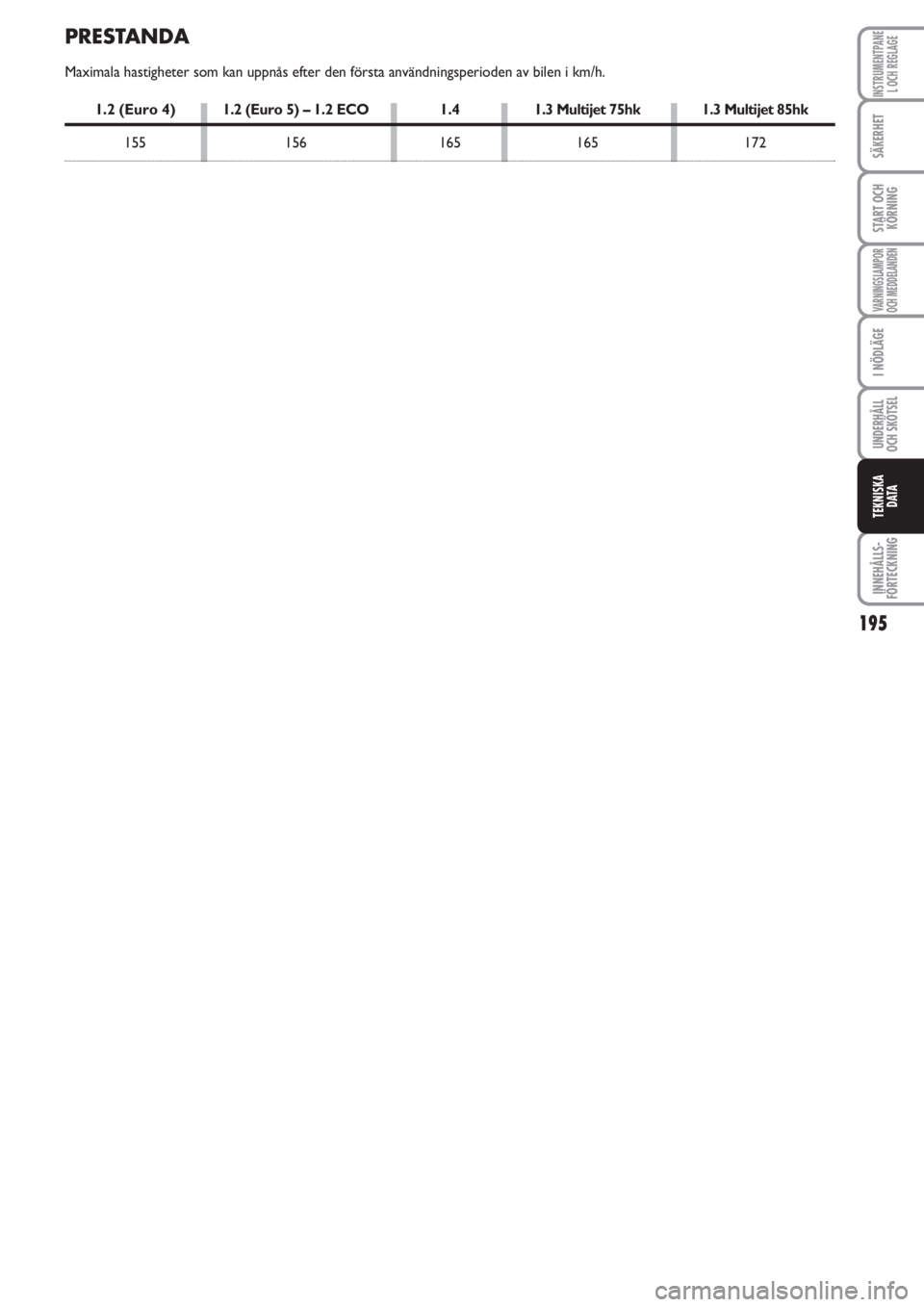

PRESTANDA
Maximala hastigheter som kan uppnås efter den första användningsperioden av bilen i km/h.
1.2 (Euro 4) 1.2 (Euro 5) – 1.2 ECO 1.4 1.3 Multijet 75hk 1.3 Multijet 85hk
155 156 165 165 172

196
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
INNEHÅLLS-
FÖRTECKNING
INSTRUMENTPANE
L OCH REGLAGE
TEKNISKA
D ATA

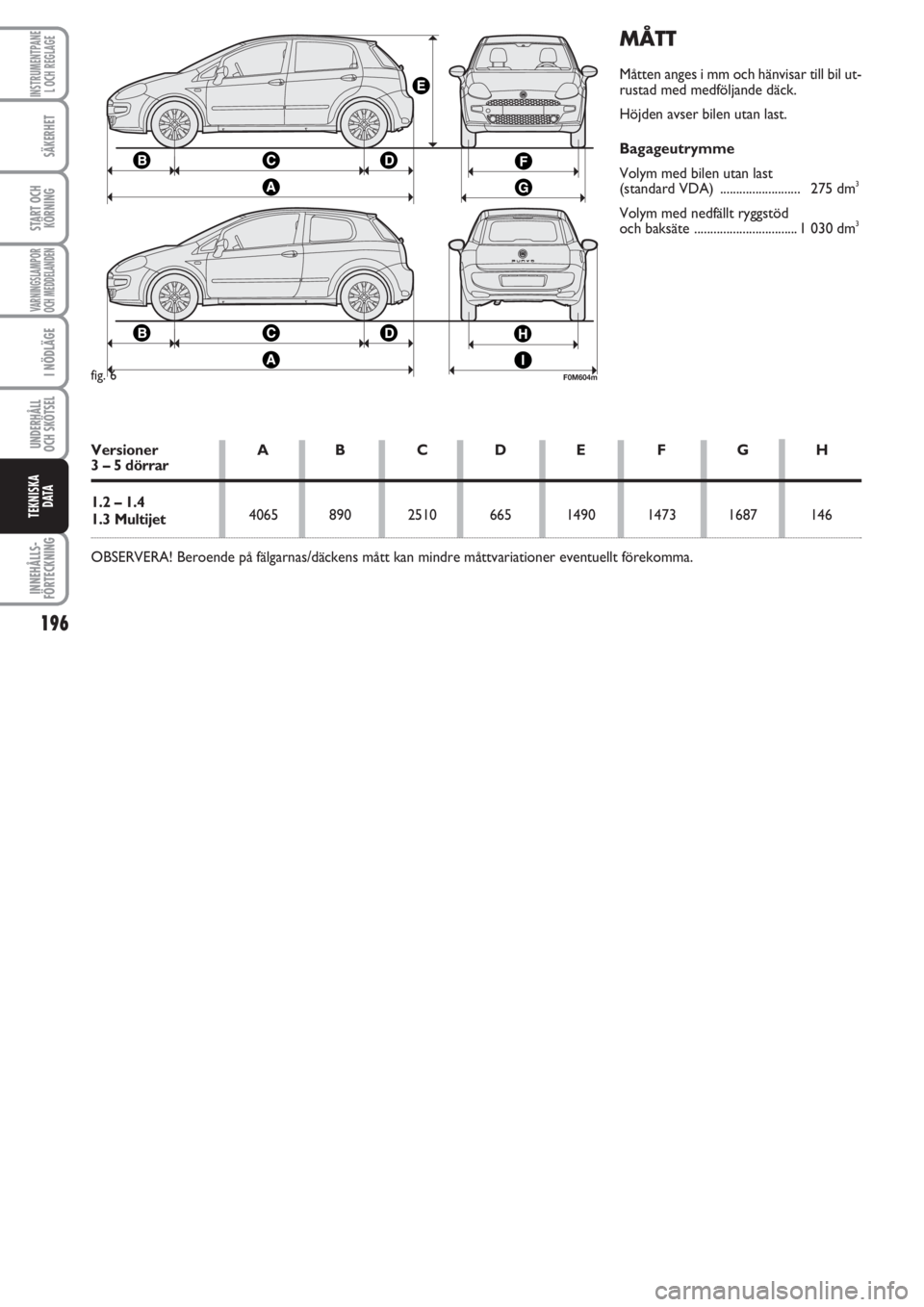

MÅTT
Måtten anges i mm och hänvisar till bil ut-
rustad med medföljande däck.
Höjden avser bilen utan last.
Bagageutrymme
Volym med bilen utan last
(standard VDA) ......................... 275 dm
3
Volym med nedfällt ryggstöd
och baksäte ................................ 1 030 dm3
F0M604mfig. 6
Versioner A B C D E F G H3 – 5 dörrar
1.2 – 1.4
1.3 Multijet4065 890 2510 665 1490 1473 1687 146
OBSERVERA! Beroende på fälgarnas/däckens mått kan mindre måttvariationer eventuellt förekomma.
