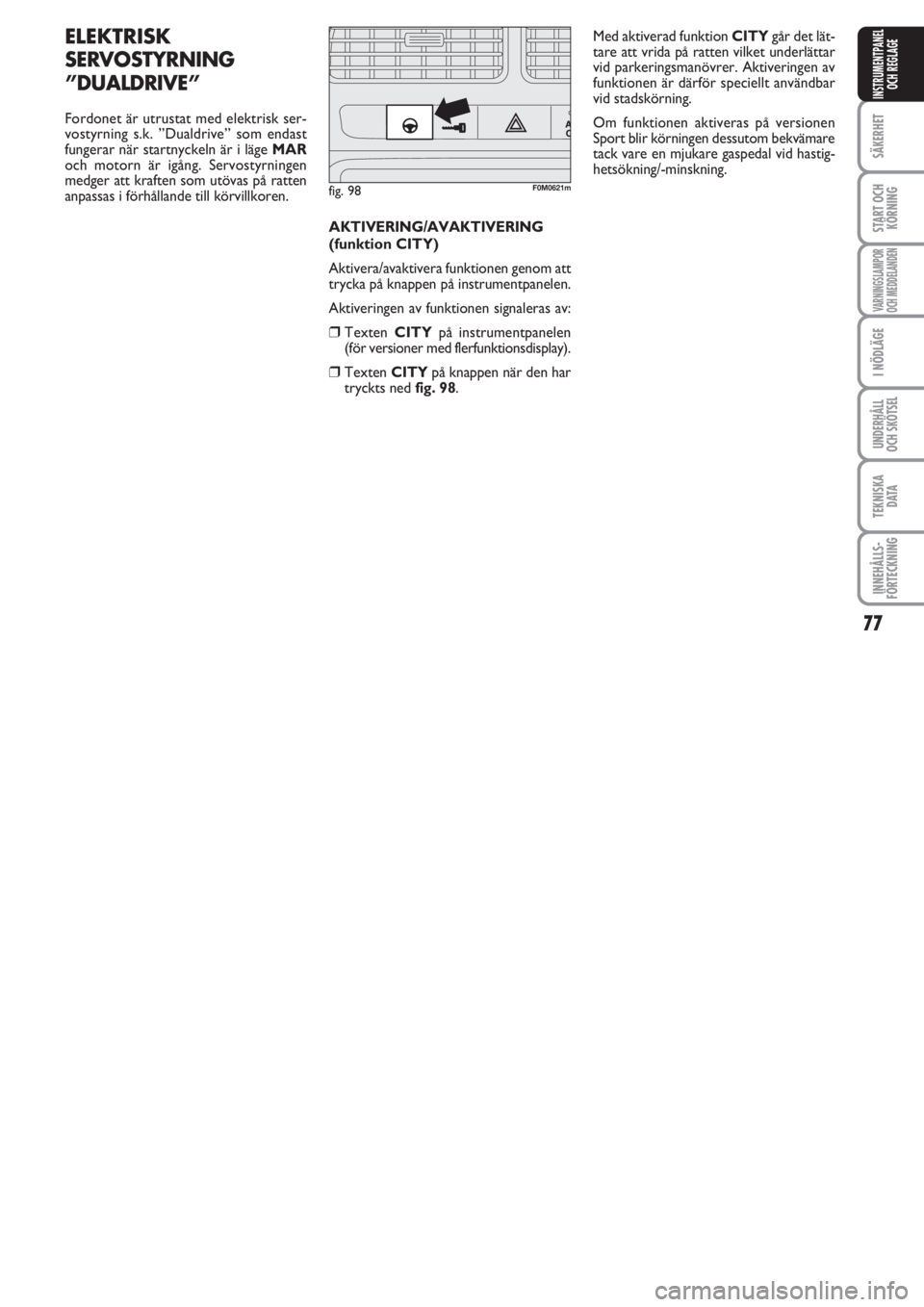

Fordonet är utrustat med elektrisk ser-
vostyrning s.k. ”Dualdrive” som endast
fungerar när startnyckeln är i läge MAR
och motorn är igång. Servostyrningen
medger att kraften som utövas på ratten
anpassas i förhållande till körvillkoren.
AKTIVERING/AVAKTIVERING
(funktion CITY)
Aktivera/avaktivera funktionen genom att
trycka på knappen på instrumentpanelen.
Aktiveringen av funktionen signaleras av:
❒Texten CITYpå instrumentpanelen
(för versioner med flerfunktionsdisplay).
❒Texten CITYpå knappen när den har
tryckts ned fig. 98.Med aktiverad funktion CITYgår det lät-
tare att vrida på ratten vilket underlättar
vid parkeringsmanövrer. Aktiveringen av
funktionen är därför speciellt användbar
vid stadskörning.
Om funktionen aktiveras på versionen
Sport blir körningen dessutom bekvämare
tack vare en mjukare gaspedal vid hastig-
hetsökning/-minskning.
fig. 98F0M0621m

78
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA
DATA
INNEHÅLLS-
FÖRTECKNING
INSTRUMENTPANEL
OCH REGLAGE

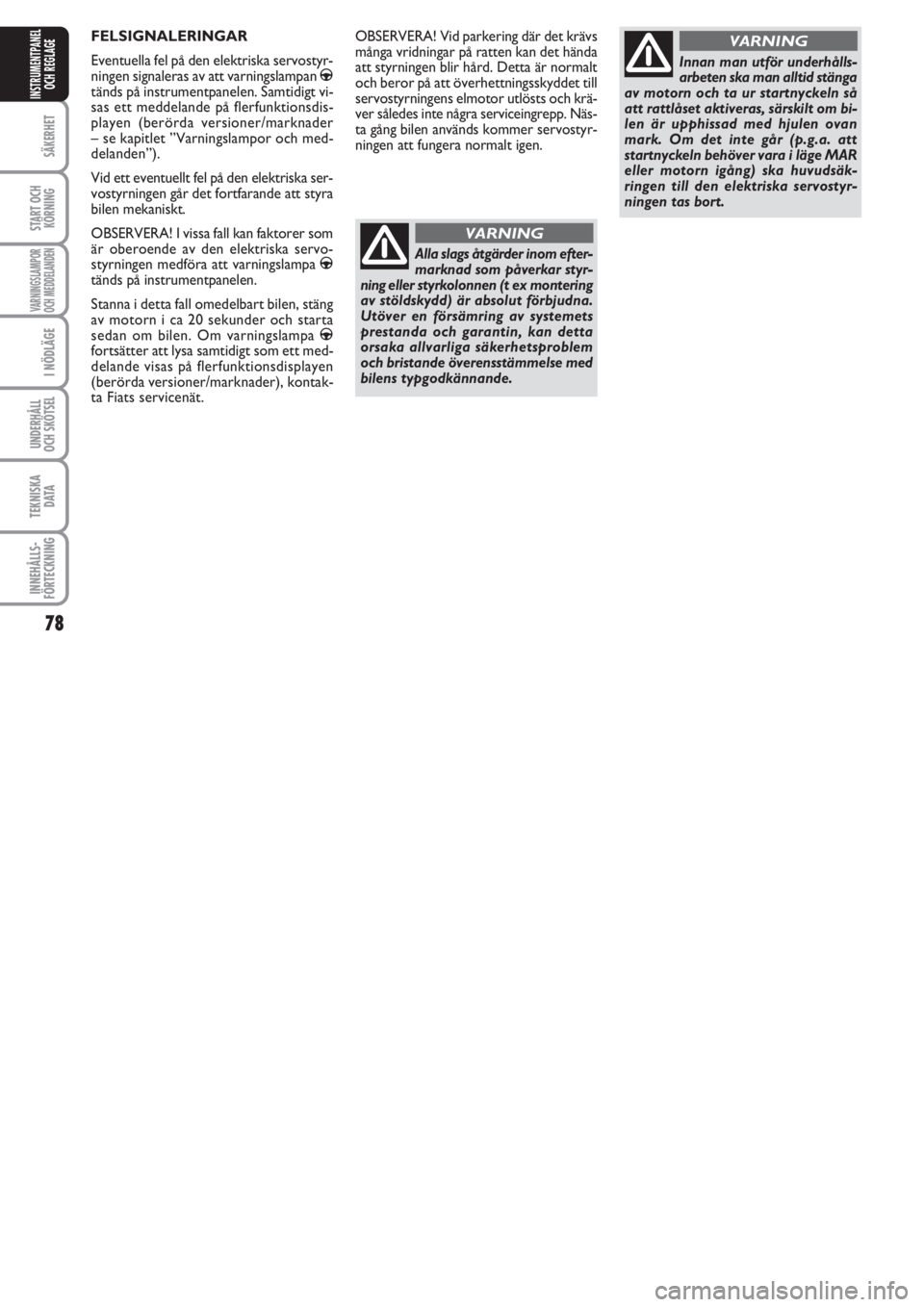

FELSIGNALERINGAR
Eventuella fel på den elektriska servostyr-
ningen signaleras av att varningslampan
gtänds på instrumentpanelen. Samtidigt vi-
sas ett meddelande på flerfunktionsdis-
playen (berörda versioner/marknader
– se kapitlet ”Varningslampor och med-
delanden”).
Vid ett eventuellt fel på den elektriska ser-
vostyrningen går det fortfarande att styra
bilen mekaniskt.
OBSERVERA! I vissa fall kan faktorer som
är oberoende av den elektriska servo-
styrningen medföra att varningslampa
gtänds på instrumentpanelen.
Stanna i detta fall omedelbart bilen, stäng
av motorn i ca 20 sekunder och starta
sedan om bilen. Om varningslampa
gfortsätter att lysa samtidigt som ett med-
delande visas på flerfunktionsdisplayen
(berörda versioner/marknader), kontak-
ta Fiats servicenät.OBSERVERA! Vid parkering där det krävs
många vridningar på ratten kan det hända
att styrningen blir hård. Detta är normalt
och beror på att överhettningsskyddet till
servostyrningens elmotor utlösts och krä-
ver således inte några serviceingrepp. Näs-
ta gång bilen används kommer servostyr-
ningen att fungera normalt igen.
Alla slags åtgärder inom efter-
marknad som påverkar styr-
ning eller styrkolonnen (t ex montering
av stöldskydd) är absolut förbjudna.
Utöver en försämring av systemets
prestanda och garantin, kan detta
orsaka allvarliga säkerhetsproblem
och bristande överensstämmelse med
bilens typgodkännande.
VARNING
Innan man utför underhålls-
arbeten ska man alltid stänga
av motorn och ta ur startnyckeln så
att rattlåset aktiveras, särskilt om bi-
len är upphissad med hjulen ovan
mark. Om det inte går (p.g.a. att
startnyckeln behöver vara i läge MAR
eller motorn igång) ska huvudsäk-
ringen till den elektriska servostyr-
ningen tas bort.
VARNING

79
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA
DATA
INNEHÅLLS-
FÖRTECKNING
INSTRUMENTPANEL
OCH REGLAGE

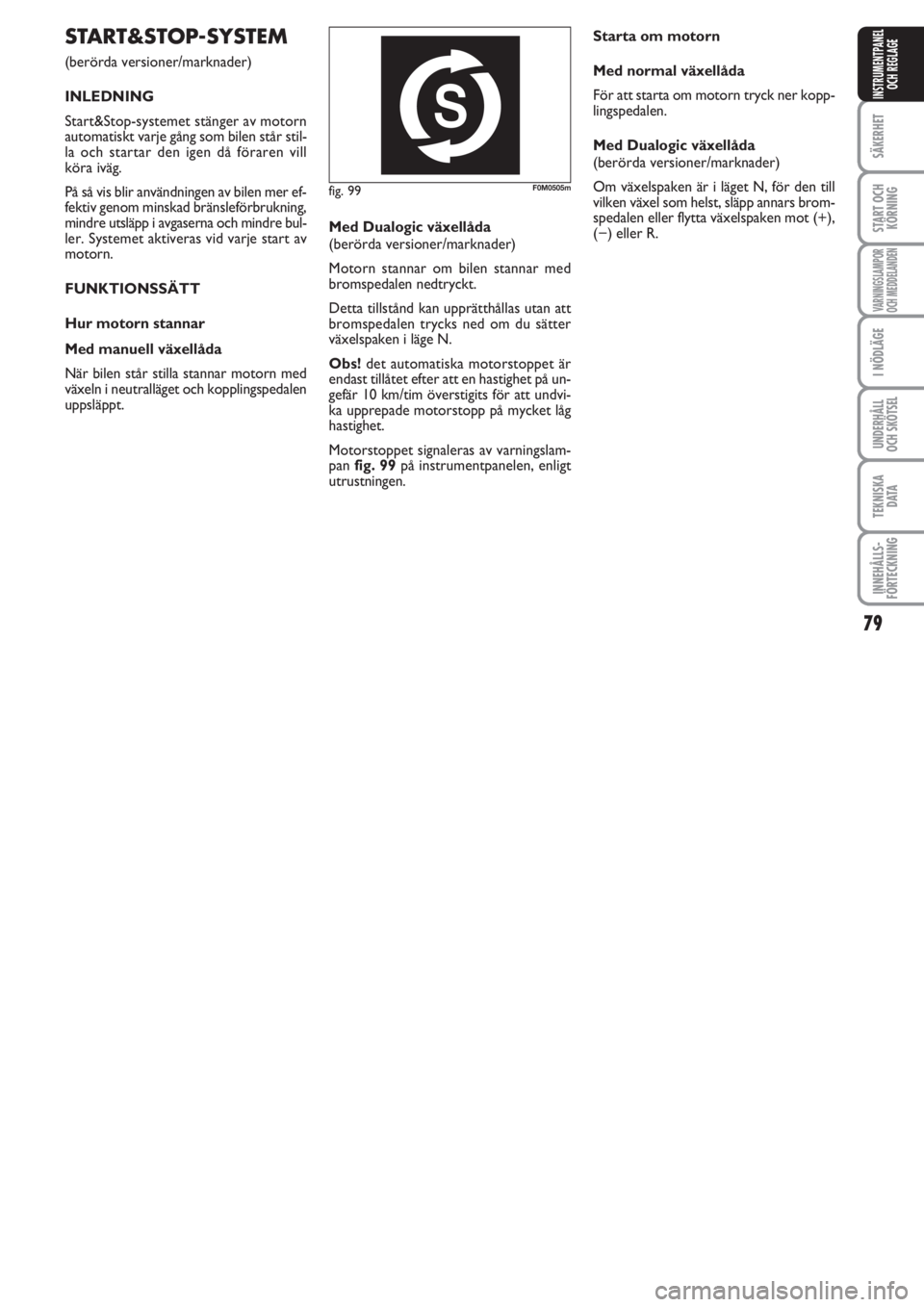

START&STOP-SYSTEM
(berörda versioner/marknader)
INLEDNING
Start&Stop-systemet stänger av motorn
automatiskt varje gång som bilen står stil-
la och startar den igen då föraren vill
köra iväg.
På så vis blir användningen av bilen mer ef-
fektiv genom minskad bränsleförbrukning,
mindre utsläpp i avgaserna och mindre bul-
ler. Systemet aktiveras vid varje start av
motorn.
FUNKTIONSSÄTT
Hur motorn stannar
Med manuell växellåda
När bilen står stilla stannar motorn med
växeln i neutralläget och kopplingspedalen
uppsläppt.Med Dualogic växellåda
(berörda versioner/marknader)
Motorn stannar om bilen stannar med
bromspedalen nedtryckt.
Detta tillstånd kan upprätthållas utan att
bromspedalen trycks ned om du sätter
växelspaken i läge N.
Obs!det automatiska motorstoppet är
endast tillåtet efter att en hastighet på un-
gefär 10 km/tim överstigits för att undvi-
ka upprepade motorstopp på mycket låg
hastighet.
Motorstoppet signaleras av varningslam-
pan fig. 99på instrumentpanelen, enligt
utrustningen.Starta om motorn
Med normal växellåda
För att starta om motorn tryck ner kopp-
lingspedalen.
Med Dualogic växellåda
(berörda versioner/marknader)
Om växelspaken är i läget N, för den till
vilken växel som helst, släpp annars brom-
spedalen eller flytta växelspaken mot (+),
(−) eller R.
fig. 99F0M0505m

80
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA
DATA
INNEHÅLLS-
FÖRTECKNING
INSTRUMENTPANEL
OCH REGLAGE

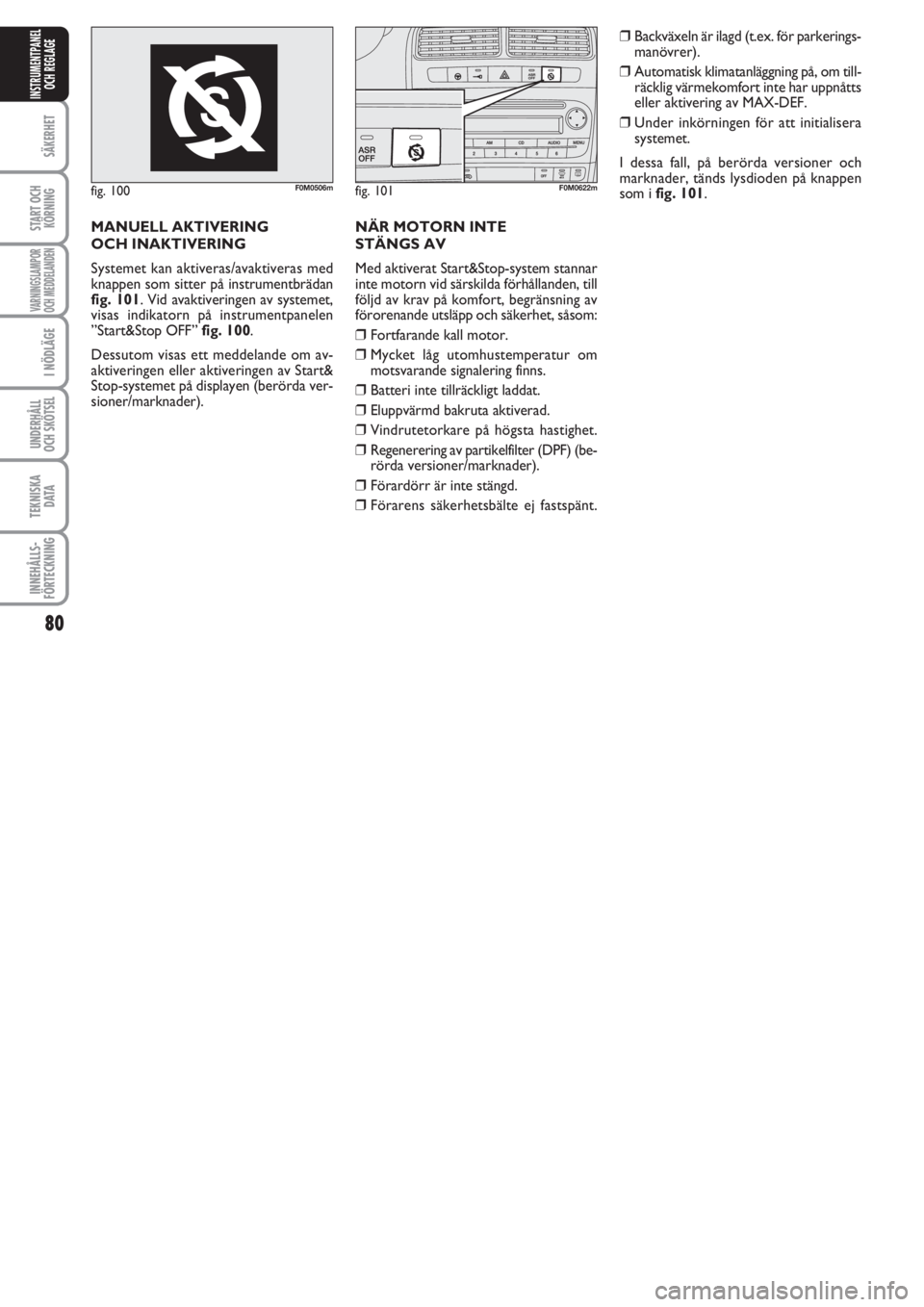

MANUELL AKTIVERING
OCH INAKTIVERING
Systemet kan aktiveras/avaktiveras med
knappen som sitter på instrumentbrädan
fig. 101. Vid avaktiveringen av systemet,
visas indikatorn på instrumentpanelen
”Start&Stop OFF” fig. 100.
Dessutom visas ett meddelande om av-
aktiveringen eller aktiveringen av Start&
Stop-systemet på displayen (berörda ver-
sioner/marknader).❒Backväxeln är ilagd (t.ex. för parkerings-
manövrer).
❒Automatisk klimatanläggning på, om till-
räcklig värmekomfort inte har uppnåtts
eller aktivering av MAX-DEF.
❒Under inkörningen för att initialisera
systemet.
I dessa fall, på berörda versioner och
marknader, tänds lysdioden på knappen
som ifig. 101.
fig. 100F0M0506mfig. 101F0M0622m
NÄR MOTORN INTE
STÄNGS AV
Med aktiverat Start&Stop-system stannar
inte motorn vid särskilda förhållanden, till
följd av krav på komfort, begränsning av
förorenande utsläpp och säkerhet, såsom:
❒ Fortfarande kall motor.
❒Mycket låg utomhustemperatur om
motsvarande signalering finns.
❒ Batteri inte tillräckligt laddat.
❒Eluppvärmd bakruta aktiverad.
❒Vindrutetorkare på högsta hastighet.
❒Regenerering av partikelfilter (DPF) (be-
rörda versioner/marknader).
❒Förardörr är inte stängd.
❒Förarens säkerhetsbälte ej fastspänt.

81
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA
DATA
INNEHÅLLS-
FÖRTECKNING
INSTRUMENTPANEL
OCH REGLAGE

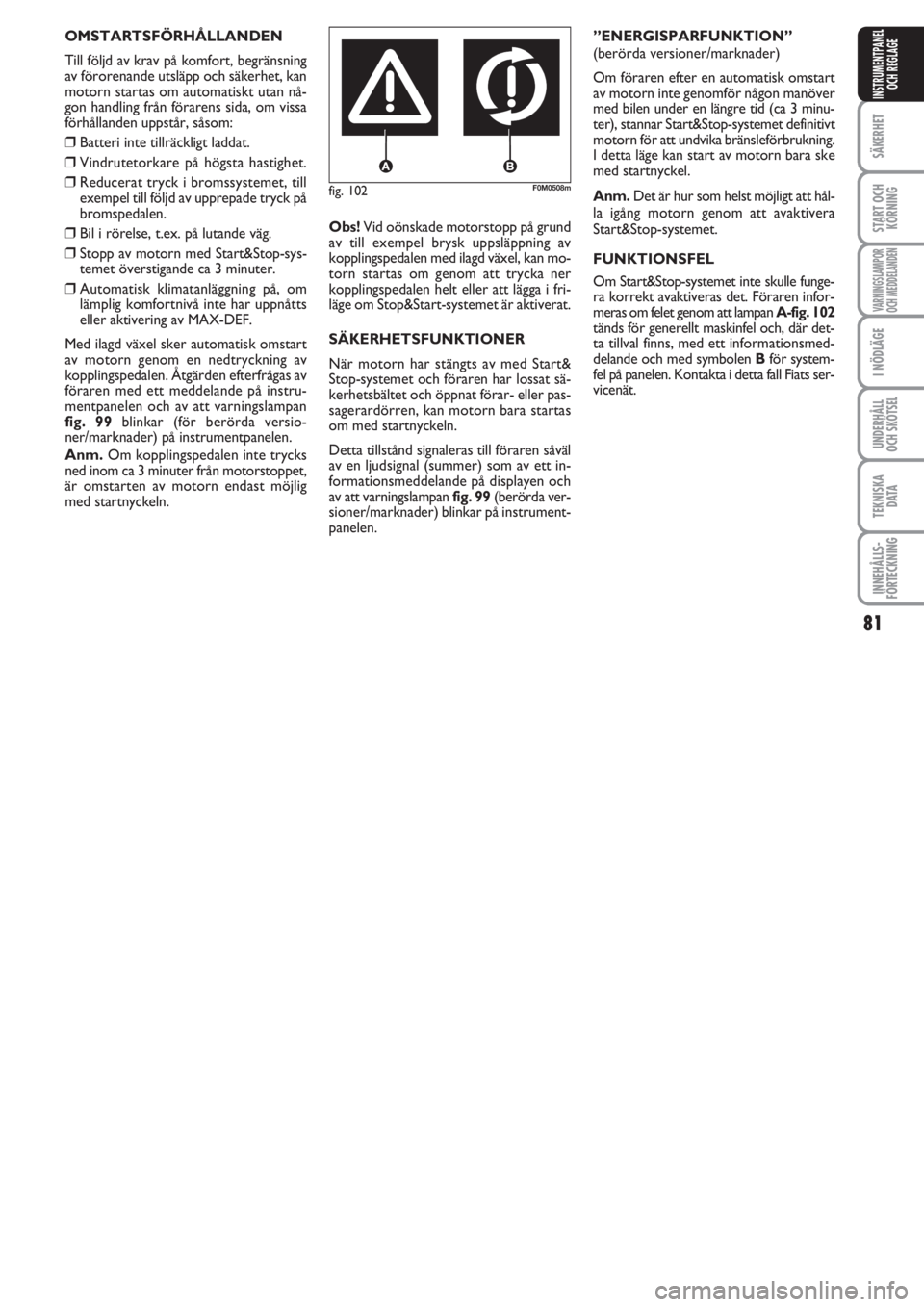

OMSTARTSFÖRHÅLLANDEN
Till följd av krav på komfort, begränsning
av förorenande utsläpp och säkerhet, kan
motorn startas om automatiskt utan nå-
gon handling från förarens sida, om vissa
förhållanden uppstår, såsom:
❒Batteri inte tillräckligt laddat.
❒Vindrutetorkare på högsta hastighet.
❒Reducerat tryck i bromssystemet, till
exempel till följd av upprepade tryck på
bromspedalen.
❒Bil i rörelse, t.ex. på lutande väg.
❒Stopp av motorn med Start&Stop-sys-
temet överstigande ca 3 minuter.
❒Automatisk klimatanläggning på, om
lämplig komfortnivå inte har uppnåtts
eller aktivering av MAX-DEF.
Med ilagd växel sker automatisk omstart
av motorn genom en nedtryckning av
kopplingspedalen. Åtgärden efterfrågas av
föraren med ett meddelande på instru-
mentpanelen och av att varningslampan
fig. 99blinkar (för berörda versio-
ner/marknader) på instrumentpanelen.
Anm.Om kopplingspedalen inte trycks
ned inom ca 3 minuter från motorstoppet,
är omstarten av motorn endast möjlig
med startnyckeln.Obs!Vid oönskade motorstopp på grund
av till exempel brysk uppsläppning av
kopplingspedalen med ilagd växel, kan mo-
torn startas om genom att trycka ner
kopplingspedalen helt eller att lägga i fri-
läge om Stop&Start-systemet är aktiverat.
SÄKERHETSFUNKTIONER
När motorn har stängts av med Start&
Stop-systemet och föraren har lossat sä-
kerhetsbältet och öppnat förar- eller pas-
sagerardörren, kan motorn bara startas
om med startnyckeln.
Detta tillstånd signaleras till föraren såväl
av en ljudsignal (summer) som av ett in-
formationsmeddelande på displayen och
av att varningslampan fig. 99(berörda ver-
sioner/marknader) blinkar på instrument-
panelen.
fig. 102F0M0508m
”ENERGISPARFUNKTION”
(berörda versioner/marknader)
Om föraren efter en automatisk omstart
av motorn inte genomför någon manöver
med bilen under en längre tid (ca 3 minu-
ter), stannar Start&Stop-systemet definitivt
motorn för att undvika bränsleförbrukning.
I detta läge kan start av motorn bara ske
med startnyckel.
Anm.Det är hur som helst möjligt att hål-
la igång motorn genom att avaktivera
Start&Stop-systemet.
FUNKTIONSFEL
Om Start&Stop-systemet inte skulle funge-
ra korrekt avaktiveras det. Föraren infor-
meras om felet genom att lampan A-fig. 102
tänds för generellt maskinfel och, där det-
ta tillval finns, med ett informationsmed-
delande och med symbolen Bför system-
fel på panelen. Kontakta i detta fall Fiats ser-
vicenät.
