CALEFACCIÓN Y VENTILACIÓN

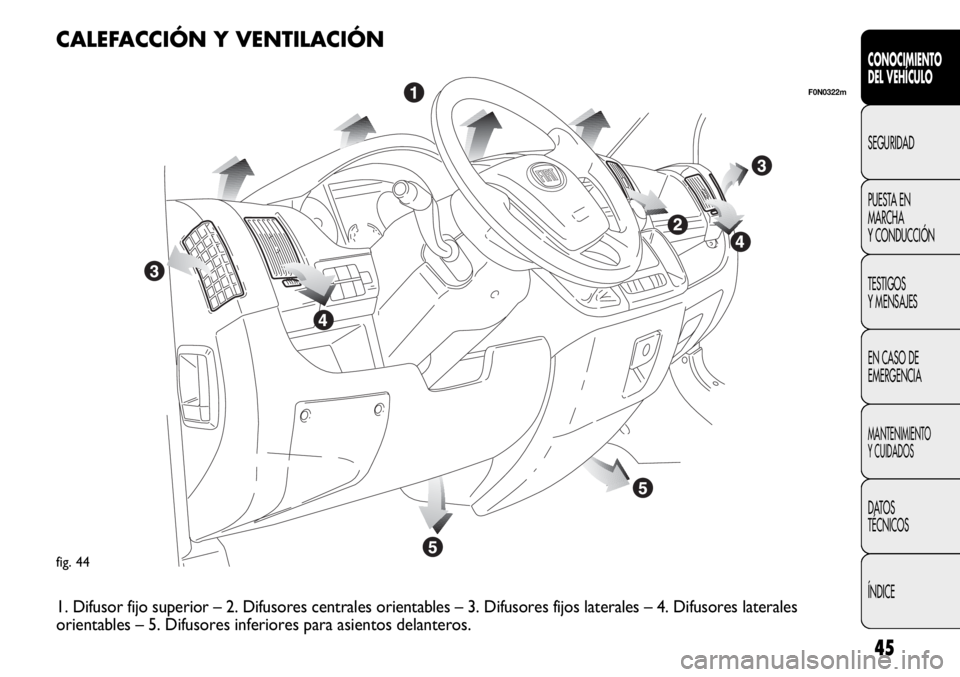

1. Difusor fijo superior – 2. Difusores centrales orientables – 3. Difusores fijos laterales – 4. Difusores laterales
orientables – 5. Difusores inferiores para asientos delanteros.

F0N0026mfig. 45
F0N0027mfig. 46F0N0514mfig. 47
D Difusores centrales orientables.
E Mando para la regulación del caudal de aire.
Los difusores A y C no son orientables.

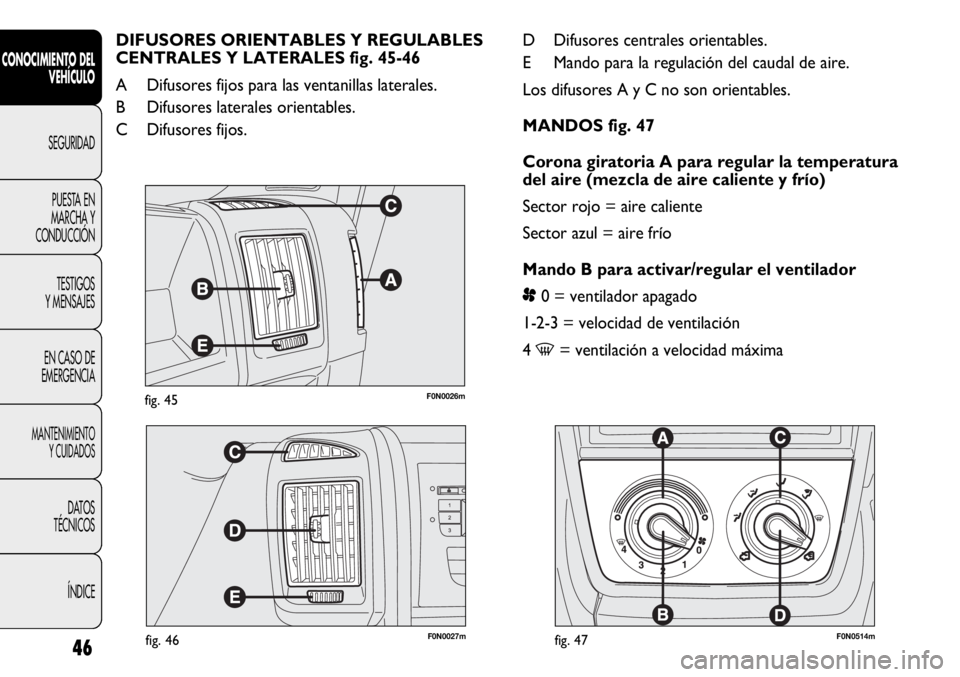

MANDOS fig. 47
Corona giratoria A para regular la temperatura
del aire (mezcla de aire caliente y frío)
Sector rojo = aire caliente
Sector azul = aire frío
Mando B para activar/regular el ventilador
p0 = ventilador apagado
1-2-3 = velocidad de ventilación
4
-= ventilación a velocidad máxima DIFUSORES ORIENTABLES Y REGULABLES
CENTRALES Y LATERALES fig. 45-46
A Difusores fijos para las ventanillas laterales.
B Difusores laterales orientables.
C Difusores fijos.
