2012 FIAT DUCATO Manual de Empleo y Cuidado (in Spanish)

EMPLEO Y CUIDADO
FIATDUCATO

ESCOGER RECAMBIOS
ORIGINALES
ES LA ELECCIÓN MÁS LÓGICA
PRESTACIONES
RECAMBIOS ORIGINALES
CONFORT
RECAMBIOS ORIGINALES
SEGURIDAD
RECAMBIOS ORIGINALES
MEDIO AMBIENTE
RECAMBIOS ORIGINALES
VALOR
RECAMBIOS ORIGINALES
ACCESORIOS
RECAMBIOS ORIGINALES

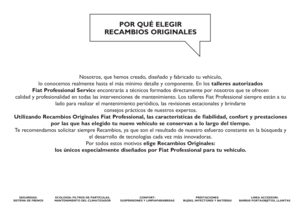

Nosotros, que hemos creado, diseñado y fabricado tu vehículo,
lo conocemos realmente hasta el más mínimo detalle y componente. En los talleres autorizados
Fiat Professional Service encontrarás a técnicos formados directamente por nosotros que te ofrecen
calidad y profesionalidad en todas las intervenciones de mantenimiento. Los talleres Fiat Professional siempre están a tu
lado para realizar el mantenimiento periódico, las revisiones estacionales y brindarte
consejos prácticos de nuestros expertos.
Utilizando Recambios Originales Fiat Professional, las características de fiabilidad, confort y prestaciones
por las que has elegido tu nuevo vehículo se conservan a lo largo del tiempo.
Te recomendamos solicitar siempre Recambios, ya que son el resultado de nuestro esfuerzo constante en la búsqueda y
el desarrollo de tecnologías cada vez más innovadoras.
Por todos estos motivos elige Recambios Originales:
los únicos especialmente diseñados por Fiat Professional para tu vehículo.
SEGURIDAD:
SISTEMA DE FRENOSECOLOGÍA: FILTROS DE PARTÍCULAS,
MANTENIMIENTO DEL CLIMATIZADORCONFORT:
SUSPENSIONES Y LIMPIAPARABRISASPRESTACIONES:
BUJÍAS, INYECTORES Y BATERÍASLINEA ACCESSORI:
BARRAS PORTAOBJETOS, LLANTAS

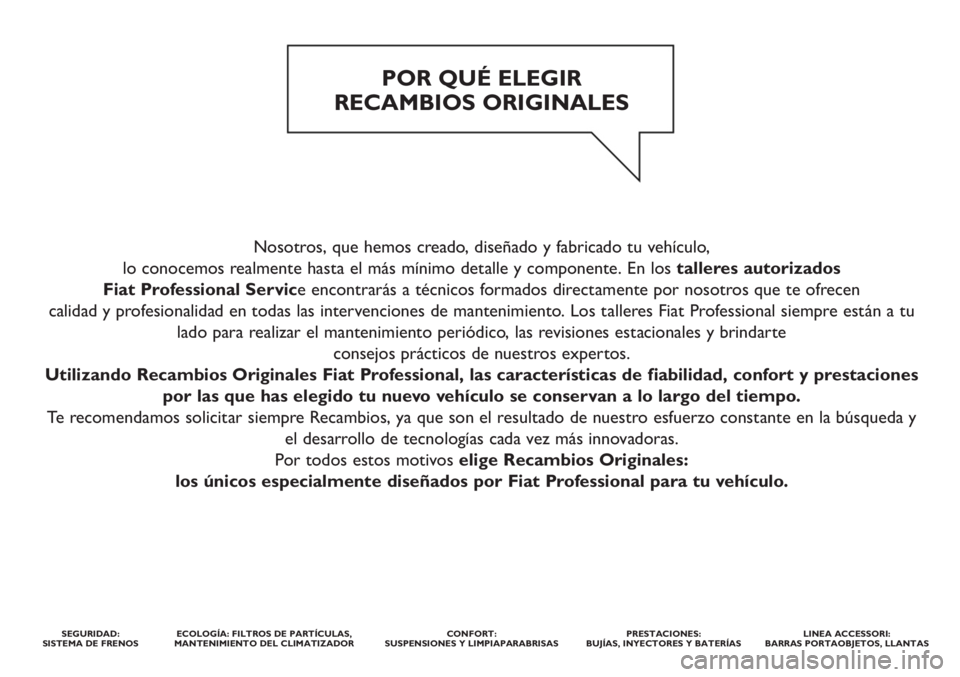

POR QUÉ ELEGIR
RECAMBIOS ORIGINALES

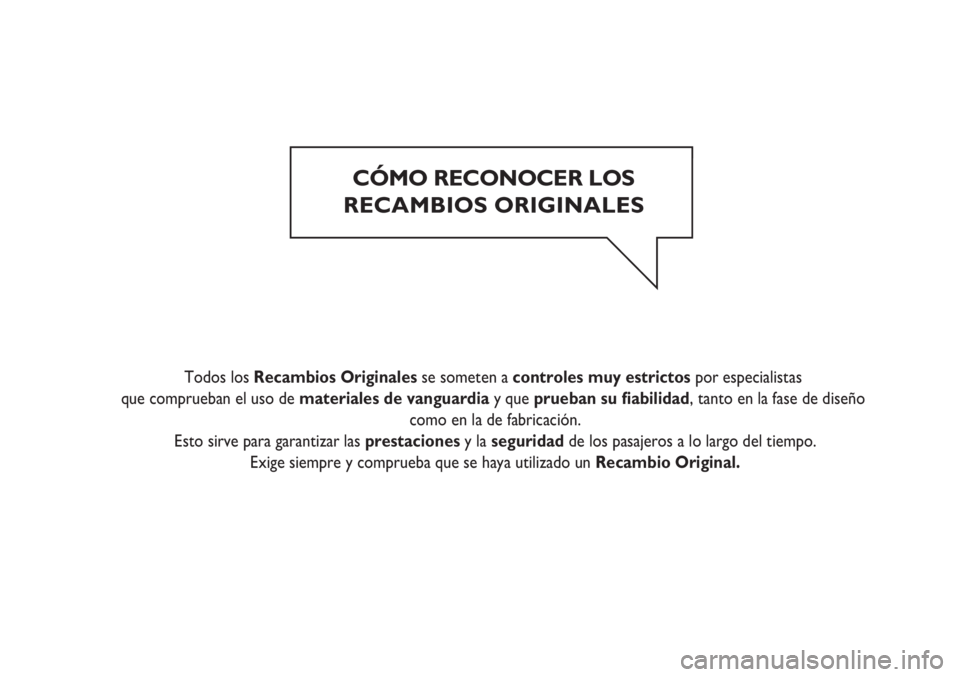

CÓMO RECONOCER LOS
RECAMBIOS ORIGINALES

Todos los Recambios Originales se someten a controles muy estrictos por especialistas
que comprueban el uso de materiales de vanguardia y que prueban su fiabilidad, tanto en la fase de diseño
como en la de fabricación.
Esto sirve para garantizar las prestaciones y la seguridad de los pasajeros a lo largo del tiempo.
Exige siempre y comprueba que se haya utilizado un Recambio Original.

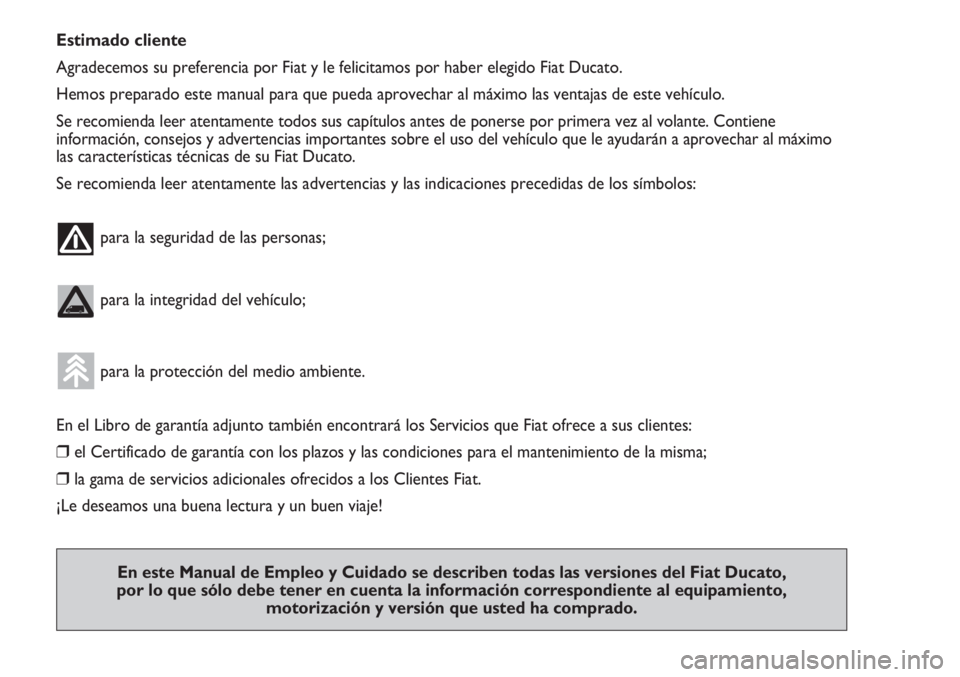

Estimado cliente
Agradecemos su preferencia por Fiat y le felicitamos por haber elegido Fiat Ducato.
Hemos preparado este manual para que pueda aprovechar al máximo las ventajas de este vehículo.
Se recomienda leer atentamente todos sus capítulos antes de ponerse por primera vez al volante. Contiene
información, consejos y advertencias importantes sobre el uso del vehículo que le ayudarán a aprovechar al máximo
las características técnicas de su Fiat Ducato.
Se recomienda leer atentamente las advertencias y las indicaciones precedidas de los símbolos:
para la seguridad de las personas;
para la integridad del vehículo;
para la protección del medio ambiente.
En el Libro de garantía adjunto también encontrará los Servicios que Fiat ofrece a sus clientes:
❒el Certificado de garantía con los plazos y las condiciones para el mantenimiento de la misma;
❒la gama de servicios adicionales ofrecidos a los Clientes Fiat.
¡Le deseamos una buena lectura y un buen viaje!
En este Manual de Empleo y Cuidado se describen todas las versiones del Fiat Ducato,
por lo que sólo debe tener en cuenta la información correspondiente al equipamiento,
motorización y versión que usted ha comprado.

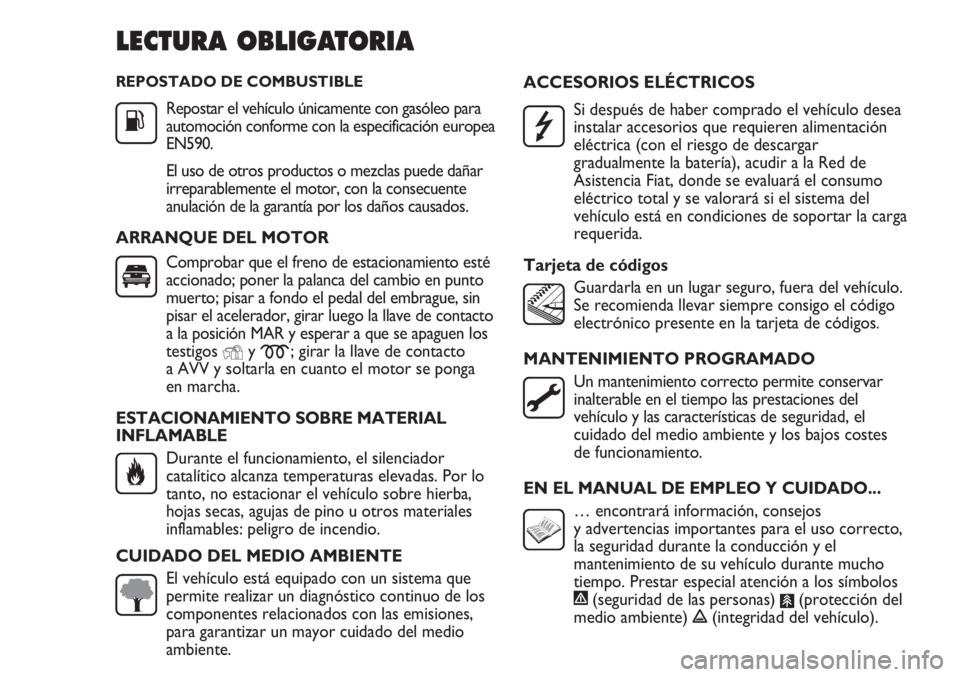

REPOSTADO DE COMBUSTIBLE
Repostar el vehículo únicamente con gasóleo para
automoción conforme con la especificación europea
EN590.
El uso de otros productos o mezclas puede dañar
irreparablemente el motor, con la consecuente
anulación de la garantía por los daños causados.
ARRANQUE DEL MOTOR
Comprobar que el freno de estacionamiento esté
accionado; poner la palanca del cambio en punto
muerto; pisar a fondo el pedal del embrague, sin
pisar el acelerador, girar luego la llave de contacto
a la posición MAR y esperar a que se apaguen los
testigos
Yy m; girar la llave de contacto
a AVV y soltarla en cuanto el motor se ponga
en marcha.

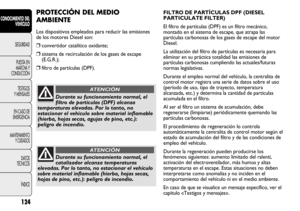

ESTACIONAMIENTO SOBRE MATERIAL
INFLAMABLE
Durante el funcionamiento, el silenciador
catalítico alcanza temperaturas elevadas. Por lo
tanto, no estacionar el vehículo sobre hierba,
hojas secas, agujas de pino u otros materiales
inflamables: peligro de incendio.
CUIDADO DEL MEDIO AMBIENTE
El vehículo está equipado con un sistema que
permite realizar un diagnóstico continuo de los
componentes relacionados con las emisiones,
para garantizar un mayor cuidado del medio
ambiente.ACCESORIOS ELÉCTRICOS
Si después de haber comprado el vehículo desea
instalar accesorios que requieren alimentación
eléctrica (con el riesgo de descargar
gradualmente la batería), acudir a la Red de
Asistencia Fiat, donde se evaluará el consumo
eléctrico total y se valorará si el sistema del
vehículo está en condiciones de soportar la carga
requerida.
Tarjeta de códigos
Guardarla en un lugar seguro, fuera del vehículo.
Se recomienda llevar siempre consigo el código
electrónico presente en la tarjeta de códigos
.
MANTENIMIENTO PROGRAMADO
Un mantenimiento correcto permite conservar
inalterable en el tiempo las prestaciones del
vehículo y las características de seguridad, el
cuidado del medio ambiente y los bajos costes
de funcionamiento.
EN EL MANUAL DE EMPLEO Y CUIDADO...
… encontrará información, consejos
y advertencias importantes para el uso correcto,
la seguridad durante la conducción y el
mantenimiento de su vehículo durante mucho
tiempo. Prestar especial atención a los símbolos
"(seguridad de las personas) #(protección del
medio ambiente) !(integridad del vehículo).
LECTURA OBLIGATORIA
K



3
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA EN
MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS
TÉCNICOS
ÍNDICE
CONOCIMIENTO DEL VEHÍCULO

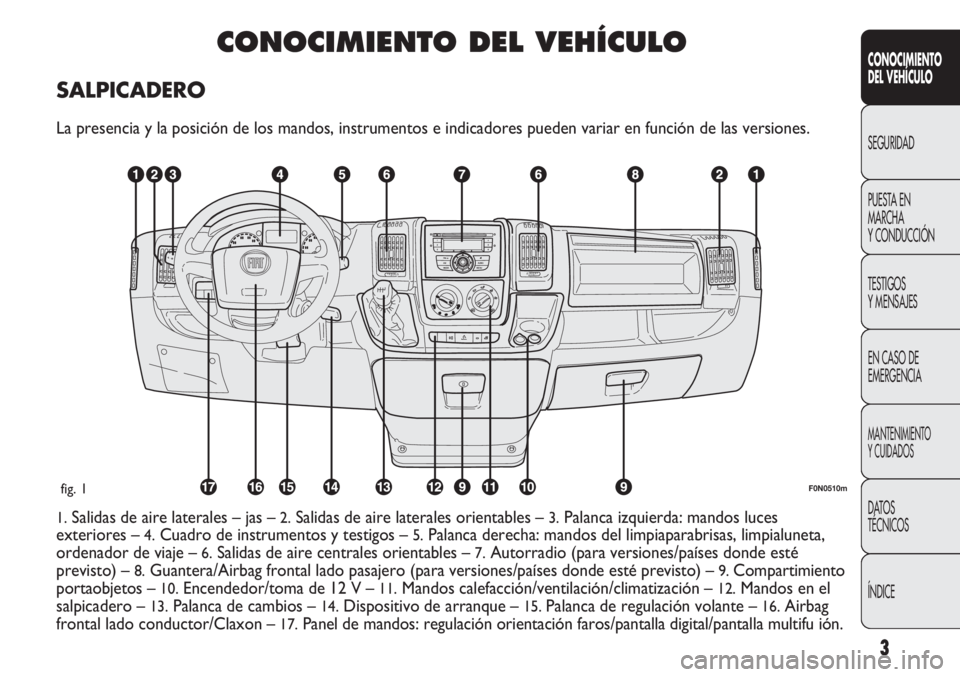

SALPICADERO
La presencia y la posición de los mandos, instrumentos e indicadores pueden variar en función de las versiones.
1.Salidas de aire laterales – jas – 2.Salidas de aire laterales orientables – 3.Palanca izquierda: mandos luces
exteriores –
4.Cuadro de instrumentos y testigos – 5.Palanca derecha: mandos del limpiaparabrisas, limpialuneta,
ordenador de viaje –
6.Salidas de aire centrales orientables – 7.Autorradio (para versiones/países donde esté
previsto) –
8.Guantera/Airbag frontal lado pasajero (para versiones/países donde esté previsto) – 9. Compartimiento
portaobjetos –
10.Encendedor/toma de 12 V – 11.Mandos calefacción/ventilación/climatización – 12.Mandos en el
salpicadero –
13.Palanca de cambios – 14.Dispositivo de arranque – 15. Palanca de regulación volante – 16.Airbag
frontal lado conductor/Claxon –
17.Panel de mandos: regulación orientación faros/pantalla digital/pantalla multifu ión.
F0N0510mfig. 1

4
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS
TÉCNICOS
ÍNDICE
F0N0002mfig. 2
EL SISTEMA FIAT CODE
Es un sistema electrónico de bloqueo del motor que
permite aumentar la protección contra intentos de robo
del vehículo. Se activa automáticamente al extraer la
llave del dispositivo de arranque.
Cada llave cuenta con un dispositivo electrónico cuya
función es modular la señal emitida, en fase de arranque,
a través de una antena incorporada en el dispositivo de
arranque. La señal constituye la «orden», siempre
distinta para cada arranque, con la cual la centralita
reconoce la llave y permite la puesta en funcionamiento.
FUNCIONAMIENTO
Cada vez que se pone en marcha el motor, al girar la
llave a la posición MAR, la centralita del sistema Fiat
CODE envía a la centralita de control motor un código
de reconocimiento para desbloquear algunas funciones.
El código de reconocimiento se envía sólo si la centralita
del sistema Fiat CODE ha reconocido, a su vez, el
código transmitido por la llave.
Al girar la llave a STOP, el sistema Fiat CODE
desactiva las funciones de la centralita de control
motor.
Si, durante la puesta en marcha del motor, el código no
ha sido reconocido correctamente, en el cuadro de
instrumentos se enciende el testigo
Yjunto con el
mensaje que aparece en la pantalla (ver capítulo
«Testigos y Mensajes»).
SIMBOLOGÍA
En algunos componentes del vehículo, o en sus
proximidades, encontrará placas de colores cuya
simbología advierte sobre las precauciones importantes
que el usuario debe tener en cuenta con respecto al
componente en cuestión.
Debajo del capó fig. 2 hay una placa con la simbología.
