2012 FIAT DUCATO Manual de Empleo y Cuidado (in Spanish)

21
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA EN
MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS
TÉCNICOS
ÍNDICE
Día
AñoMes
Deutsch
Français
English
Español
Italiano
Nederland
Português Ejemplo:

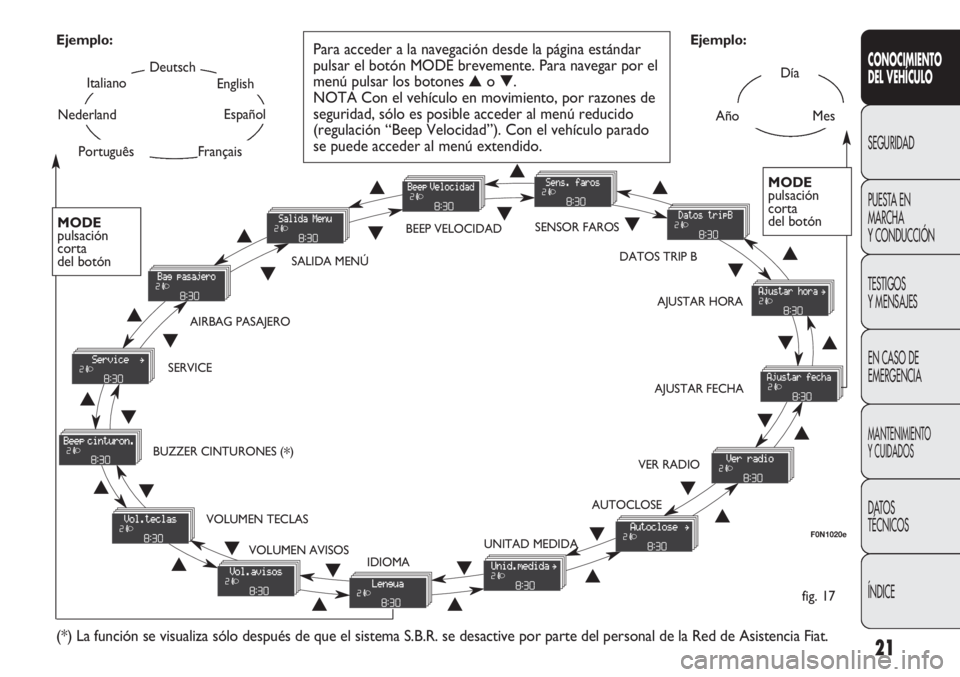

fig. 17 Ejemplo:
Para acceder a la navegación desde la página estándar
pulsar el botón MODE brevemente. Para navegar por el
menú pulsar los botones ▲o ▼.
NOTA Con el vehículo en movimiento, por razones de
seguridad, sólo es posible acceder al menú reducido
(regulación “Beep Velocidad”). Con el vehículo parado
se puede acceder al menú extendido.
F0N1020e
MODE
pulsación
corta
del botón
▲
▼
SALIDA MENÚBEEP VELOCIDADSENSOR FAROS
AJUSTAR HORA
AJUSTAR FECHA
VER RADIO
AUTOCLOSE
UNITAD MEDIDA
IDIOMA VOLUMEN AVISOS VOLUMEN TECLAS BUZZER CINTURONES (
*) SERVICEAIRBAG PASAJERO
(*) La función se visualiza sólo después de que el sistema S.B.R. se desactive por parte del personal de la Red de Asistencia Fiat.
DATOS TRIP B
MODE
pulsación
corta
del botón
▲
▼▲
▼▲
▼
▲
▼
▲ ▼
▲ ▼ ▲
▼
▲
▼
▲
▼
▲▼
▲▼
▲▼
▲▼▼
▲

Si se desea anular la configuración, proceder de la
siguiente manera:
– pulsar el botón MODE brevemente, la pantalla
parpadea (On);
– pulsar el botón
▼, la pantalla parpadea (Off);
– pulsar el botón MODE brevemente para volver a la
pantalla menú o pulsarlo prolongadamente para volver
a la página estándar sin guardar.
Regulación sensibilidad sensor de faros
(para versiones/países donde esté previsto)
Esta función permite regular (en 3 niveles) la sensibilidad
del sensor de los faros.
Para seleccionar el nivel de sensibilidad deseado,
proceder de la siguiente manera:
– pulsar el botón MODE brevemente; la pantalla
muestra en modo intermitente el «nivel» de la
sensibilidad configurado anteriormente;
– pulsar el botón
▲o ▼para realizar el ajuste;
– pulsar el botón MODE brevemente para volver a la
pantalla menú o pulsarlo prolongadamente para volver
a la página estándar sin guardar. Límite de velocidad (Beep Velocidad)
Esta función permite configurar el límite de velocidad del
vehículo (km/h o mph); cuando este límite se supera, se
avisa al usuario (ver el capítulo «Testigos y mensajes»).
Para seleccionar el límite de velocidad deseado:
– pulsar el botón MODE brevemente; en la pantalla
aparece el mensaje (Beep Vel.);
– pulsar el botón
▲o ▼para seleccionar la activación
(On) o la desactivación (Off) del límite de velocidad;
– en caso de que esta función se haya activado (On),
pulsando los botones
▲o ▼, seleccionar el límite de
velocidad deseado y pulsar MODE para confirmar la
selección.
NOTA
La programación es posible entre 30 y 200 km/h,
o entre 20 y 125 mph según la unidad de medida que haya
sido programada anteriormente (ver apartado «Regulación
unidad de medida Unit») que se describe a continuación.
Cada vez que se pulsa el botón
▲/ ▼aumenta/disminuye 5
unidades. Manteniendo pulsado el botón
▲/▼se obtiene el
aumento/disminución rápida automática. Cuando se
acerque al valor deseado, completar el ajuste con
pulsaciones cortas.
– pulsar el botón MODE brevemente para volver a la
pantalla menú o pulsarlo prolongadamente para volver
a la página estándar sin guardar.
22
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS
TÉCNICOS
ÍNDICE

23
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA EN
MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS
TÉCNICOS
ÍNDICE
– después de seleccionar el submenú que se desea
modificar, pulsar brevemente el botón MODE;
– en caso de que se entre en el submenú «Hora»: pulsando
brevemente el botón MODE, en la pantalla se visualizan
las «horas» parpadeando;
– pulsar el botón
▲o ▼para realizar el ajuste;
– pulsando el botón MODE brevemente en la pantalla
aparecen los «minutos» parpadeando;
– pulsar el botón
▲o ▼para realizar el ajuste;
– en caso de que se entre en el submenú «Formato»:
pulsando el botó ODE brevemente, la pantalla muestra
en modo intermitente la modalidad de visualización;
– pulsar el botón
▲o ▼para seleccionar la modalidad
«24h» o «12h».
Una vez realizado el ajuste, pulsar brevemente el botón
MODE para volver a la página del submenú o pulsarlo
prolongadamente para volver a la página del menú
principal sin guardar.
– volver a pulsar el botón MODE con una pulsación
larga para regresar a la página estándar o al menú
principal, según el punto del menú en el que se
encuentre. Habilitación Trip B (Datos tripB)
Esta función permite activar (On) o desactivar (Off) la
visualización del Trip B (trip parcial).
Para más información, ver el apartado «Ordenador de
viaje».
Para su activación o desactivación, proceder de la
siguiente manera:
– pulsar el botón MODE brevemente; la pantalla
parpadea (On) o (Off) (en función de lo configurado
anteriormente);
– pulsar el botón
▲o ▼para realizar la selección;
– pulsar el botón MODE brevemente para volver a la
pantalla menú o pulsarlo prolongadamente para volver
a la página estándar sin guardar.
Ajuste del reloj (Ajuste hora)
Esta función permite regular el reloj pasando a través de
dos submenús: «Hora» y «Formato».
Para llevar a cabo la regulación, realizar las siguientes
operaciones:
– pulsar brevemente el botón MODE, la pantalla
muestra los dos submenús «Hora» y «Formato»;
– pulsar el botón
▲o ▼para moverse por los dos
submenús;

Repetición información de audio (ver radio)
Esta función permite visualizar la información del equipo
de radio en la pantalla.
– Radio: frecuencia o mensaje RDS de la radioemisora
seleccionada, activación de la búsqueda automática
o AutoSTore;
– CD audio, CD MP3: número de la pista;
– Cargador de CD: número del CD y número de la
pista;
Para visualizar (On) o eliminar (Off) la información de la
radio en la pantalla:
– pulsar el botón MODE brevemente; en la pantalla
aparece parpadeando (On) o (Off) (en función de lo
anteriormente configurado);
– pulsar el botón
▲o ▼para realizar la selección;
– pulsar el botón MODE brevemente para volver a la
pantalla menú o pulsarlo prolongadamente para volver
a la página estándar sin guardar.
Cierre centralizado automático
con el vehículo en
movimiento (Autoclose)
Esta función, previa activación (On), permite bloquear
automáticamente las puertas al superar la velocidad de
20 km/h.
Para activar (On) o desactivar (Off) esta función,
proceder de la siguiente manera:
– pulsar el botón MODE brevemente; en la pantalla
aparece un submenú; Ajuste fecha (Ajuste fecha)
Esta función permite actualizar la fecha (día – mes – año).
Para actualizar la fecha:
– pulsar el botón MODE brevemente; en la pantalla
parpadea «el día» (dd);
– pulsar el botón
▲o ▼para realizar el ajuste;
– pulsar el botón MODE brevemente; en la pantalla
parpadea «el mes» (mm);
– pulsar el botón
▲o ▼para realizar el ajuste;
– pulsar el botón MODE brevemente; en la pantalla
parpadea «el año» (aaaa);
– pulsar el botón
▲o ▼para realizar el ajuste.
NOTA Cada pulsación de los botones
▲o ▼determina
el aumento o disminución una unidad. Manteniendo
pulsado el botón, se pueden aumentar o disminuir los
valores rápida y automáticamente. Cuando se acerque al
valor deseado, completar el ajuste con pulsaciones
cortas.
– pulsar el botón MODE brevemente para volver a la
pantalla menú o pulsarlo prolongadamente para volver
a la página estándar sin guardar.
24
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS
TÉCNICOS
ÍNDICE

25
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA EN
MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS
TÉCNICOS
ÍNDICE
– en caso de que se entre en el submenú «Distancias»:
pulsando brevemente el botón MODE, en la pantalla se
visualiza «km» o «mi» (en función de la selección
realizada anteriormente);
– pulsar el botón
▲o ▼para realizar la selección;
– en caso de que se entre en el submenú «Consumos»:
pulsando brevemente el botón MODE, en la pantalla
aparece «km/l», «l/100km» o «mpg» (en función de lo
configurado anteriormente).
Si la unidad de medida de la distancia se ha configurado
en «km», la pantalla permite configurar la unidad de
medida (km/l o l/100km), referida a la cantidad de
combustible consumido.
Si la unidad de medida de la distancia se ha configurado en
«mi», la pantalla mostrará el consumo de combustible en
«mpg».
– pulsar el botón
▲o ▼para realizar la selección;
– en caso de que se entre en el submenú «Temperatura»:
pulsando brevemente el botón MODE, en la pantalla
aparece «°C» o «°F» (en función de lo configurado
anteriormente);
– pulsar el botón
▲o ▼para realizar la selección.
Una vez realizado el ajuste, pulsar brevemente el botón
MODE para volver a la página del submenú o pulsarlo
prolongadamente para volver a la página del menú
principal sin guardar.
– volver a pulsar el botón MODE con una pulsación
larga para regresar a la página estándar o al menú
principal, según el punto del menú en el que se
encuentre. – pulsar brevemente el botón MODE la pantalla muestra
en modo intermitente (On) u (Off) (según lo
programado anteriormente);
– pulsar el botón
▲o ▼para realizar la selección;
– pulsar el botón MODE brevemente para volver a la
vista submenú o pulsarlo prolongadamente para volver
a la pantalla del menú principal sin guardar los datos;
– volver a pulsar el botón MODE con una pulsación
larga para regresar a la página estándar o al menú
principal, según el punto del menú en el que se
encuentre.
Regulación unidad de medida (Unidad medida)
Esta función permite seleccionar la unidad de medida
mediante tres submenús: «Distancias», «Consumos»
y «Temperatura».
Para configurar la unidad de medida deseada, proceder
de la siguiente manera:
– pulsar el botón MODE brevemente; en la pantalla
aparecerán tres submenús;
– pulsar el botón
▲o ▼para moverse entre los tres
submenús;
– después de seleccionar el submenú que se desea
modificar, pulsar brevemente el botón MODE;

– pulsar el botón MODE brevemente para volver a la
pantalla menú o pulsarlo prolongadamente para volver
a la página estándar sin guardar.
Ajuste del volumen de los botones (Vol. botones)
Esta función permite ajustar (en 8 niveles) el volumen de
la señal acústica que acompaña la pulsación de los
botones MODE,
▲y ▼.
Para seleccionar el volumen deseado, realizar las
siguientes operaciones:
– pulsar brevemente el botón MODE, la pantalla
muestra en modo intermitente el «nivel» de volumen
programado anteriormente;
– pulsar el botón
▲o ▼para realizar el ajuste;
– pulsar el botón MODE brevemente para volver a la
pantalla menú o pulsarlo prolongadamente para volver
a la página estándar sin guardar.
Reactivación de la señal acústica para el S.B.R.
(Avisador cinturones)
La función aparece sólo después de que la Red de
asistencia Fiat haya desactivado el sistema S.B.R. (ver el
capítulo «Seguridad» en el apartado «Sistema S.B.R.»). Selección del idioma (Idioma)
Los mensajes pueden visualizarse en la pantalla en los
siguientes idiomas, seleccionándolos previamente:
Italiano, Alemán, Inglés, Españo, Francés, Portugues
y Neerlandés.
Para seleccionar el idioma deseado, realizar las
siguientes operaciones:
– pulsar brevemente el botón MODE, la pantalla
muestra en modo intermitente el «idioma» configurado
anteriormente;
– pulsar el botón
▲o ▼para realizar la selección;
– pulsar el botón MODE brevemente para volver a la
pantalla menú o pulsarlo prolongadamente para volver
a la página estándar sin guardar.
Regulación del volumen de la señal acústica avería
/ advertencias (Volumen avisos)
Esta función permite seleccionar (entre 8 niveles) el
volumen de la señalización acústica (buzzer) que
acompaña las visualizaciones de avería/advertencia.
Para seleccionar el volumen deseado, realizar las
siguientes operaciones:
– pulsar brevemente el botón MODE, la pantalla
muestra en modo intermitente el «nivel» de volumen
programado anteriormente;
– pulsar el botón
▲o ▼para realizar el ajuste;
26
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS
TÉCNICOS
ÍNDICE

27
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA EN
MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS
TÉCNICOS
ÍNDICE
NOTA Los plazos del «Plan de Mantenimiento
Programado» son diferentes dependiendo de la
motorización; esta indicación aparece automáticamente,
con llave en
MAR, a partir de los 2.000 km (ó 1.240 mi)
y vuelve a aparecer cada 200 km (ó 124 mi). Del mismo
modo, vuelven a visualizarse los mensajes de aviso
cambio de aceite. Con los botones
▲y ▼se puede
visualizar alternativamente la información del plazo de la
revisión de mantenimiento programado y del cambio de
aceite. Por debajo de 200 km las señalizaciones se
visualizan antes. La visualización será en km o millas
según la configuración realizada en las unidades de
medida. Cuando el mantenimiento programado
(«revisión») se acerca al plazo previsto, girando la llave
de contacto a la posición
MARaparecerá en la pantalla el
mensaje «Service», seguido de la cantidad de kilómetros
o millas que faltan para el mantenimiento del vehículo.
Acudir a la Red de Asistencia Fiat donde se efectuará,
además de las operaciones de mantenimiento previstas
en el «Plan de mantenimiento programado», la puesta
en cero de tales visualizaciones (reset).
NOTA Cuando el cambio de aceite se acerca al plazo
previsto, girando la llave de contacto en posición MAR,
en la pantalla aparece un mensaje específico. Al seguir
en marcha con estas condiciones, las prestaciones del
motor disminuyen. Cuando se alcanza el plazo, en la
pantalla aparece el mensaje específico junto con el
encendido del testigo
vy el testigo U. Dirigirse a la
Red de Asistencia Fiat. Mantenimiento programado (Service)
Mantenimiento programado
Esta función permite visualizar las indicaciones
correspondientes a los kilómetros de las revisiones de
mantenimiento.
Para consultar esta información, realizar las siguientes
operaciones:
– pulsar el botón MODE brevemente; en la pantalla
aparecerá el vencimiento en km o millas en función de
lo anteriormente configurado (véase el apartado
“Unidad de medida”);
– pulsar el botón MODE con una pulsación breve para
volver a la pantalla del menú o pulsar el botón con una
pulsación larga para volver a la pantalla estándar.
Cambio del aceite
Esta función permite visualizar las indicaciones relativas
al kilometraje que falta para el siguiente cambio de
aceite.
Para consultar esta información, realizar las siguientes
operaciones:
– pulsar el botón MODE con una pulsación breve; en la
pantalla aparece la estimación (en función de la
modalidad de conducción) del kilometraje que falta para
el siguiente cambio de aceite;
– pulsar el botón MODE con una pulsación breve para
volver a la pantalla del menú o pulsar el botón con una
pulsación larga para volver a la pantalla estándar.

28
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS
TÉCNICOS
ÍNDICE
MODE
MODE
MODE
▼ ▲
▼ ▲
▼ ▲
▼ ▲
F0N1022e F0N1023e
F0N1024e F0N1025e
F0N1026e F0N1022eF0N1022e
F0N1027eF0N1028e

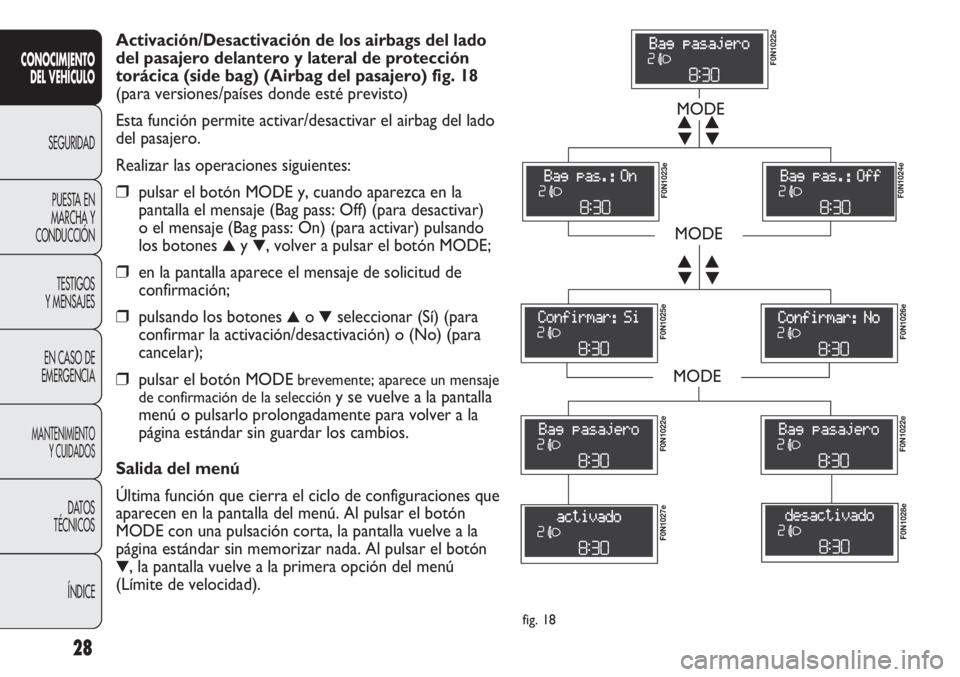

Activación/Desactivación de los airbags del lado
del pasajero delantero y lateral de protección
torácica (side bag) (Airbag del pasajero) fig. 18
(para versiones/países donde esté previsto)
Esta función permite activar/desactivar el airbag del lado
del pasajero.
Realizar las operaciones siguientes:
❒pulsar el botón MODE y, cuando aparezca en la
pantalla el mensaje (Bag pass: Off) (para desactivar)
o el mensaje (Bag pass: On) (para activar) pulsando
los botones
▲y ▼, volver a pulsar el botón MODE;
❒en la pantalla aparece el mensaje de solicitud de
confirmación;
❒pulsando los botones ▲o ▼seleccionar (Sí) (para
confirmar la activación/desactivación) o (No) (para
cancelar);
❒pulsar el botón MODEbrevemente; aparece un mensaje
de confirmación de la selección
y se vuelve a la pantalla
menú o pulsarlo prolongadamente para volver a la
página estándar sin guardar los cambios.
Salida del menú
Última función que cierra el ciclo de configuraciones que
aparecen en la pantalla del menú. Al pulsar el botón
MODE con una pulsación corta, la pantalla vuelve a la
página estándar sin memorizar nada. Al pulsar el botón
▼, la pantalla vuelve a la primera opción del menú
(Límite de velocidad).
fig. 18
