2012 FIAT DUCATO Manual de Empleo y Cuidado (in Spanish)

237
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS
TÉCNICOS
ÍNDICE
DIMENSIONES
VERSIÓN FURGÓN
Las dimensiones están expresadas en
mm
y se refieren al vehículo equipado con
los neumáticos suministrados.
La altura se mide con el vehículo vacío.
fig. 240F0N0852m
FURGÓN
CHI - CH2 MH1 - MH2 LH2 - LH3 XLH2 - XLH3
A948 948 948 948
B3000 3450 4035 4035
C1015 1015 1015 1380
D4963 5413 5998 6363
E2254 - 2524 2254 - 2524 2524 - 2764 2524 - 2764
F1810 1810 1810 1810
G2050 2050 2050 2050
I1790 1790 1790 1790
Las dimensiones varían según las distintas versiones dentro de los límites indicados más arriba.

238
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA EN
MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS
TÉCNICOS
ÍNDICE
CAMIÓN CHASIS-CABINA CHASIS
CHI MH1 LH1 XLH1 CHIMH1-MLH1LH1 XLH1
A948 948 948 948 948 948 948 948
B3000 3450 4035 4035 3000 3450-3800 4035 4035
C1345 1345 1345 1710 960 960 960 1325
D5293 5743 6328 6693 4908 5358-5708 5943 6308
E2798 3248 3833 4198 – – – –
F2254 2254 2254 2254 2254 2254 2254 2254
G1810 1810 1810 1810 1810 1810 1810 1810
H1790 1790 1790 17901790÷19801790÷1980 1790÷1980 1790÷1980
L2100 2100 2100 2100 2050 2050 2050 2050
Las dimensiones varían según las distintas versiones dentro de los límites indicados más arriba.

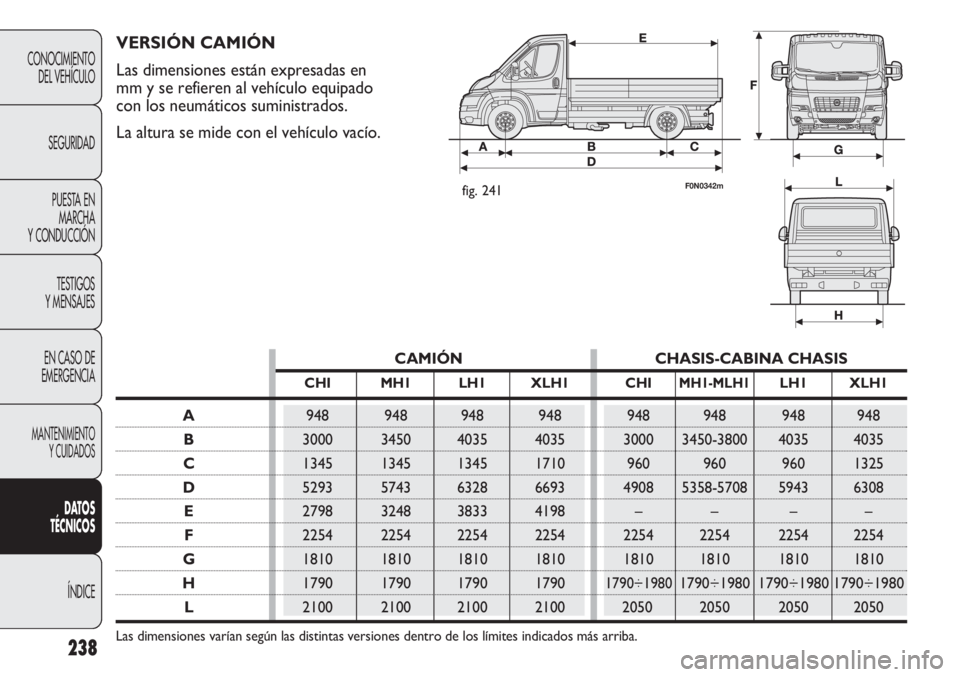

VERSIÓN CAMIÓN
Las dimensiones están expresadas en
mm y se refieren al vehículo equipado
con los neumáticos suministrados.
La altura se mide con el vehículo vacío.
fig. 241F0N0342m

239
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS
TÉCNICOS
ÍNDICE

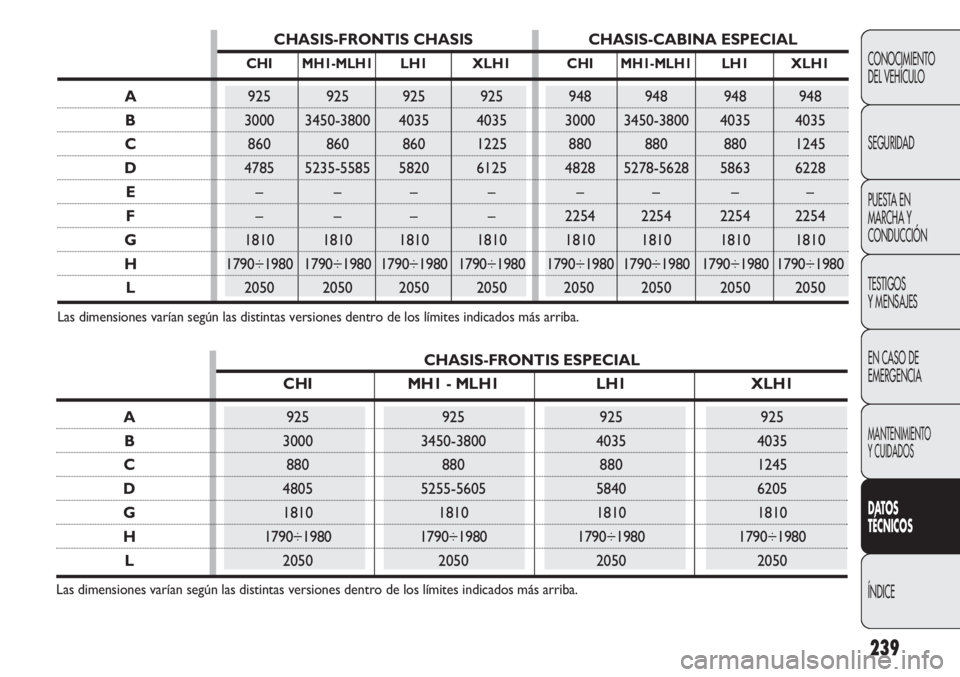

CHASIS-FRONTIS CHASIS CHASIS-CABINA ESPECIAL
CHIMH1-MLH1LH1 XLH1 CHIMH1-MLH1LH1 XLH1
A925 925 925 925 948 948 948 948
B3000 3450-3800 4035 4035 3000 3450-3800 4035 4035
C860 860 860 1225 880 880 880 1245
D4785 5235-5585 5820 6125 4828 5278-5628 5863 6228
E–––– ––––
F– – – – 2254 2254 2254 2254
G1810 1810 1810 1810 1810 1810 1810 1810
H1790÷1980 1790÷1980 1790÷1980 1790÷1980 1790÷1980 1790÷1980 1790÷1980 1790÷1980
L2050 2050 2050 2050 2050 2050 2050 2050
Las dimensiones varían según las distintas versiones dentro de los límites indicados más arriba.
CHASIS-FRONTIS ESPECIAL
CHI MH1 - MLH1 LH1 XLH1
A925 925 925 925
B3000 3450-3800 4035 4035
C880 880 880 1245
D4805 5255-5605 5840 6205
G1810 1810 1810 1810
H1790÷1980 1790÷1980 1790÷1980 1790÷1980
L2050 2050 2050 2050
Las dimensiones varían según las distintas versiones dentro de los límites indicados más arriba.

240
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA EN
MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS
TÉCNICOS
ÍNDICE
CAMIONES
CON CAJAS

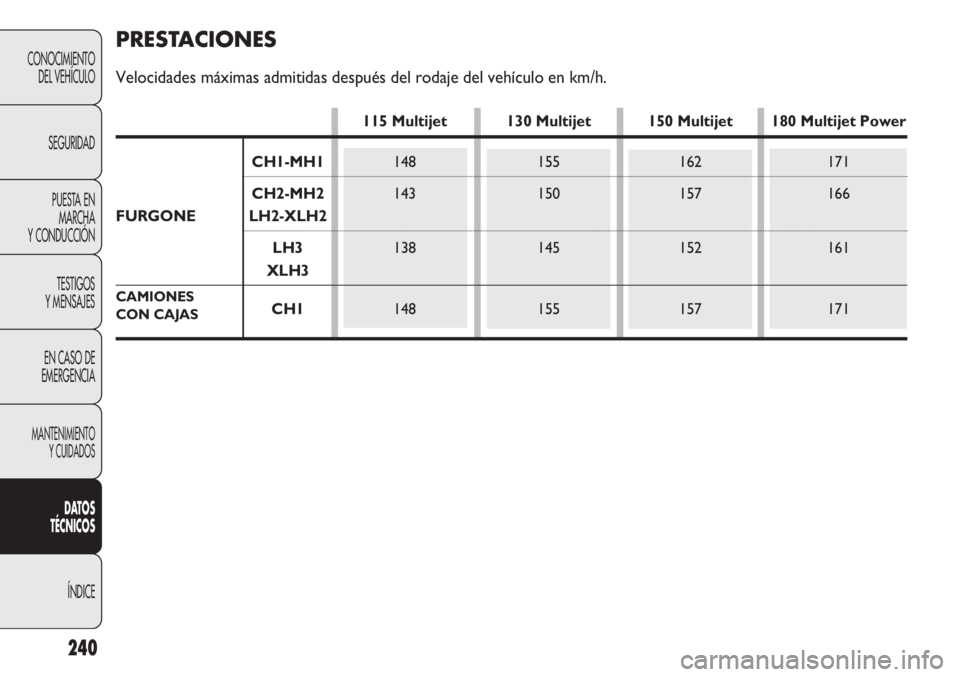

PRESTACIONES
Velocidades máximas admitidas después del rodaje del vehículo en km/h.
115 Multijet 130 Multijet 150 Multijet 180 Multijet Power
CH1-MH1148 155 162 171
CH2-MH2143 150 157 166
FURGONE LH2-XLH2
LH3138 145 152 161
XLH3
CH1148 155 157 171

241
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS
TÉCNICOS
ÍNDICE
130/150 Multijet
1860÷1925
1075÷1140
1630
1650
3000
2500
750
100
150180 Multijet Power
1910÷1975
1025÷1090
1630
1650
3000
2500
750
100
150115 Multijet
1845÷1910
1090÷1155
1630
1650
3000
2000
750
100
150

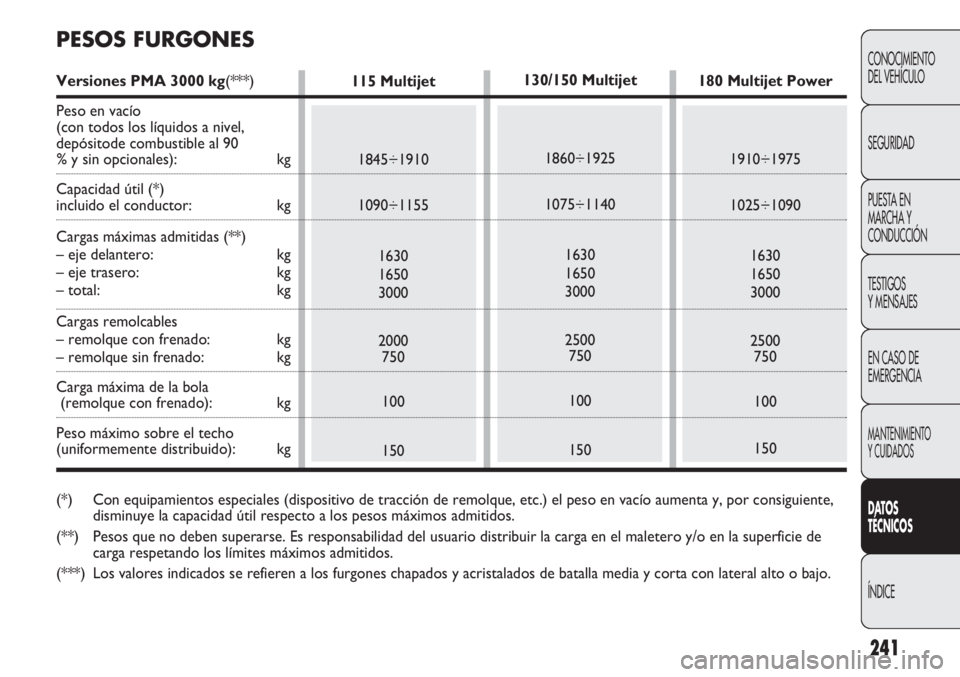

PESOS FURGONES
Versiones PMA 3000 kg(***)
Peso en vacío
(con todos los líquidos a nivel,
depósitode combustible al 90
% y sin opcionales): kg
Capacidad útil (*)
incluido el conductor: kg
Cargas máximas admitidas (**)
– eje delantero: kg
– eje trasero: kg
– total: kg
Cargas remolcables
– remolque con frenado: kg
– remolque sin frenado: kg
Carga máxima de la bola
(remolque con frenado): kg
Peso máximo sobre el techo
(uniformemente distribuido): kg
(*) Con equipamientos especiales (dispositivo de tracción de remolque, etc.) el peso en vacío aumenta y, por consiguiente,
disminuye la capacidad útil respecto a los pesos máximos admitidos.
(**) Pesos que no deben superarse. Es responsabilidad del usuario distribuir la carga en el maletero y/o en la superficie de
carga respetando los límites máximos admitidos.
(***) Los valores indicados se refieren a los furgones chapados y acristalados de batalla media y corta con lateral alto o bajo.

242
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA EN
MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS
TÉCNICOS
ÍNDICE
130/150
Multijet
1860÷2000
1300÷1440
1750
1900
3300
2500
750
100
150180
Multijet Power
1910÷2050
1250÷1390
1750
1900
3300
2500
750
100
150
130/150
Multijet
1860÷2000
1500÷1640
1850
2000
3500
2500
750
100
150180
Multijet Power
1910÷2050
1450÷1590
1850
2000
3500
2500
750
100
150 115
Multijet
1845÷1985
1515÷1655
1850
2000
3500
2000
750
100
150
115
Multijet
1845÷1985
1315÷1455
1750
1900
3300
2000
750
100
150

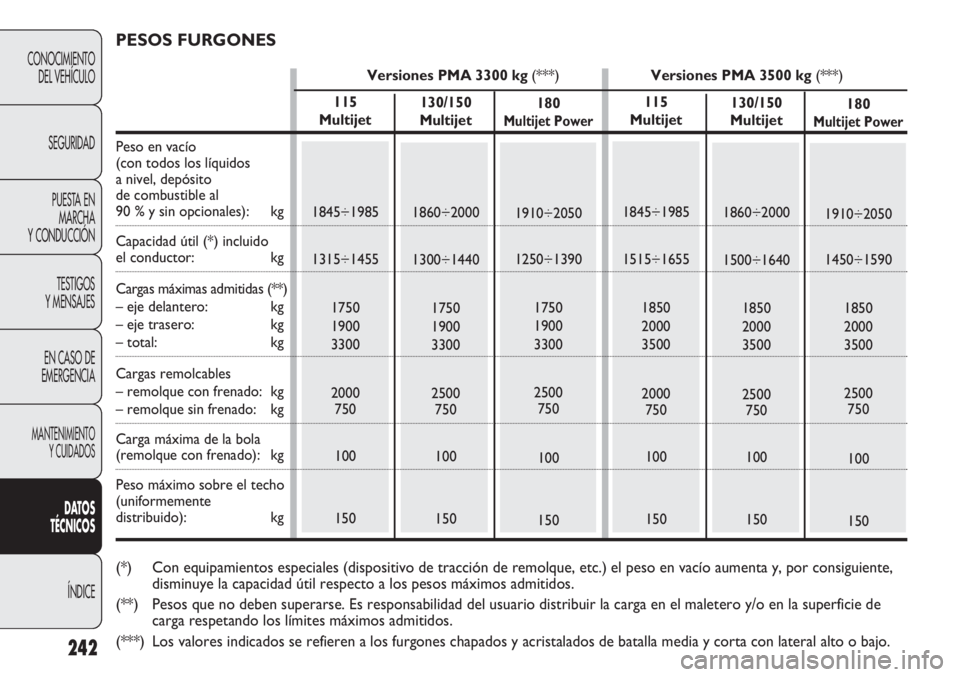

PESOS FURGONES
Versiones PMA 3300 kg (***)Versiones PMA 3500 kg (***)
Peso en vacío
(con todos los líquidos
a nivel, depósito
de combustible al
90 % y sin opcionales): kg
Capacidad útil (*) incluido
el conductor: kg
Cargas máximas admitidas (**)
– eje delantero: kg
– eje trasero: kg
– total: kg
Cargas remolcables
– remolque con frenado: kg
– remolque sin frenado: kg
Carga máxima de la bola
(remolque con frenado): kg
Peso máximo sobre el techo
(uniformemente
distribuido): kg
(*) Con equipamientos especiales (dispositivo de tracción de remolque, etc.) el peso en vacío aumenta y, por consiguiente,
disminuye la capacidad útil respecto a los pesos máximos admitidos.
(**) Pesos que no deben superarse. Es responsabilidad del usuario distribuir la carga en el maletero y/o en la superficie de
carga respetando los límites máximos admitidos.
(***) Los valores indicados se refieren a los furgones chapados y acristalados de batalla media y corta con lateral alto o bajo.

243
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS
TÉCNICOS
ÍNDICE
130/150 Multijet
1940÷2090
1410÷1560
2100
2400
3500
3000
750
120
150180 Multijet Power
1990÷2140
1360÷1510
2100
2400
3500
3000
750
120
150
130/150 Multijet
2010÷2135
1865÷1990
2100
2400
4000
2500
750
100
150180 Multijet Power
2060÷2185
1815÷1940
2100
2400
4000
2500
750
100
150

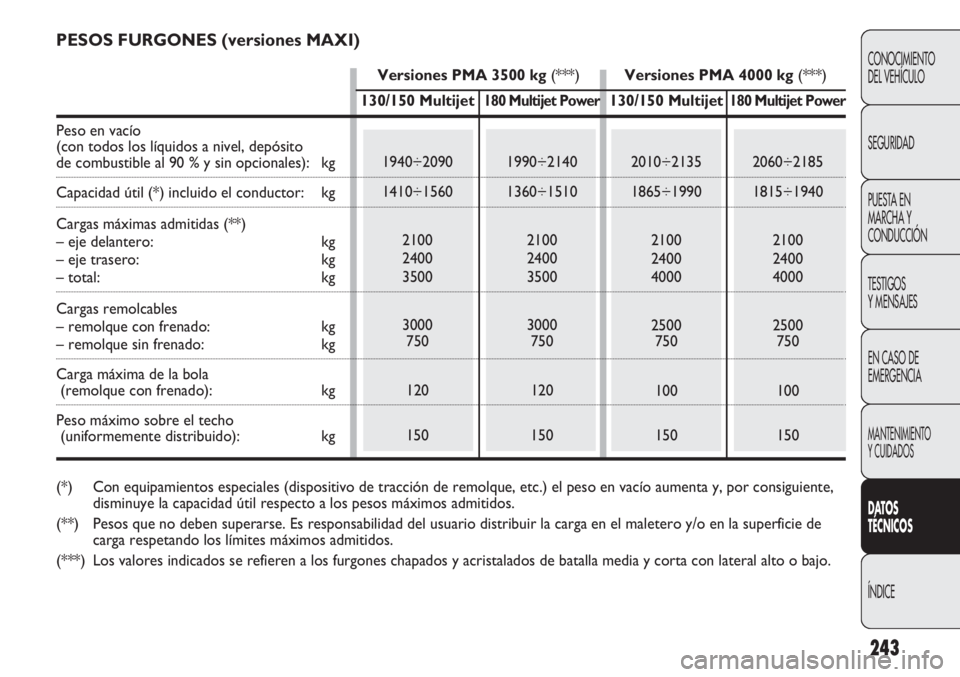

PESOS FURGONES (versiones MAXI)
Versiones PMA 3500 kg (***)Versiones PMA 4000 kg (***)
Peso en vacío
(con todos los líquidos a nivel, depósito
de combustible al 90 % y sin opcionales): kg
Capacidad útil (*) incluido el conductor: kg
Cargas máximas admitidas (**)
– eje delantero: kg
– eje trasero: kg
– total: kg
Cargas remolcables
– remolque con frenado: kg
– remolque sin frenado: kg
Carga máxima de la bola
(remolque con frenado): kg
Peso máximo sobre el techo
(uniformemente distribuido): kg
(*) Con equipamientos especiales (dispositivo de tracción de remolque, etc.) el peso en vacío aumenta y, por consiguiente,
disminuye la capacidad útil respecto a los pesos máximos admitidos.
(**) Pesos que no deben superarse. Es responsabilidad del usuario distribuir la carga en el maletero y/o en la superficie de
carga respetando los límites máximos admitidos.
(***) Los valores indicados se refieren a los furgones chapados y acristalados de batalla media y corta con lateral alto o bajo.

244
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA EN
MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS
TÉCNICOS
ÍNDICE
130 Multijet
1810÷1855
1125÷1145
1630
1650
2935–3000
2500
750
100180 Multijet Power
1860÷1905
1095÷1140
1630
1650
2935–3000
2500
750
100115 Multijet
1795÷1840
1125÷1160
1630
1650
2920-3000
2000
750
100

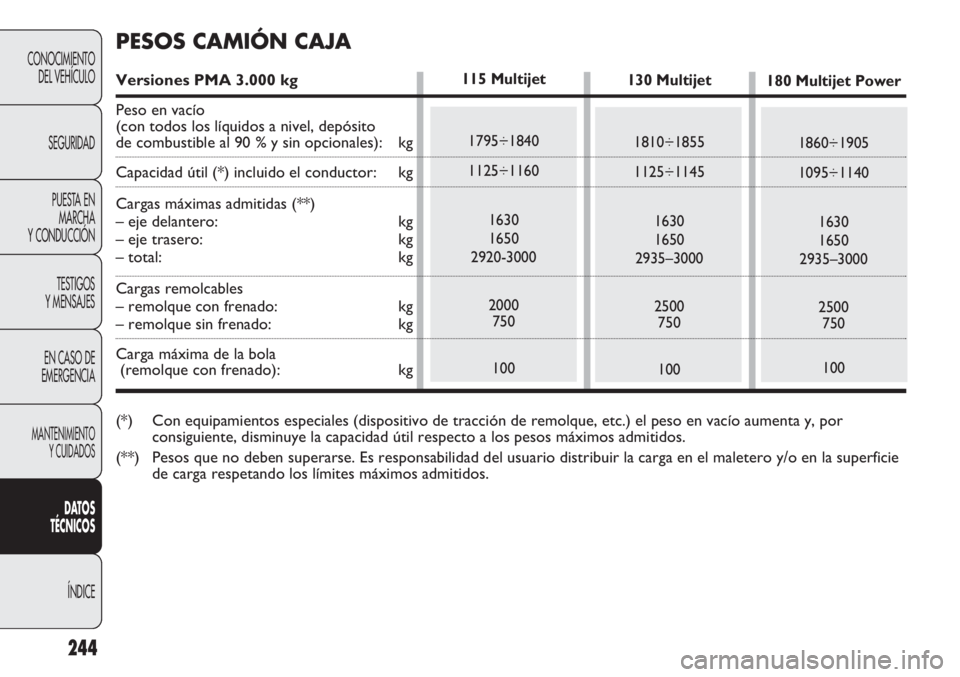

PESOS CAMIÓN CAJA
Versiones PMA 3.000 kg
Peso en vacío
(con todos los líquidos a nivel, depósito
de combustible al 90 % y sin opcionales): kg
Capacidad útil (*) incluido el conductor: kg
Cargas máximas admitidas (**)
– eje delantero: kg
– eje trasero: kg
– total: kg
Cargas remolcables
– remolque con frenado: kg
– remolque sin frenado: kg
Carga máxima de la bola
(remolque con frenado): kg
(*) Con equipamientos especiales (dispositivo de tracción de remolque, etc.) el peso en vacío aumenta y, por
consiguiente, disminuye la capacidad útil respecto a los pesos máximos admitidos.
(**) Pesos que no deben superarse. Es responsabilidad del usuario distribuir la carga en el maletero y/o en la superficie
de carga respetando los límites máximos admitidos.
