2012 FIAT DUCATO Manual de Empleo y Cuidado (in Spanish)

181
B
F0N0830mfig. 176
F0N0829mfig. 177

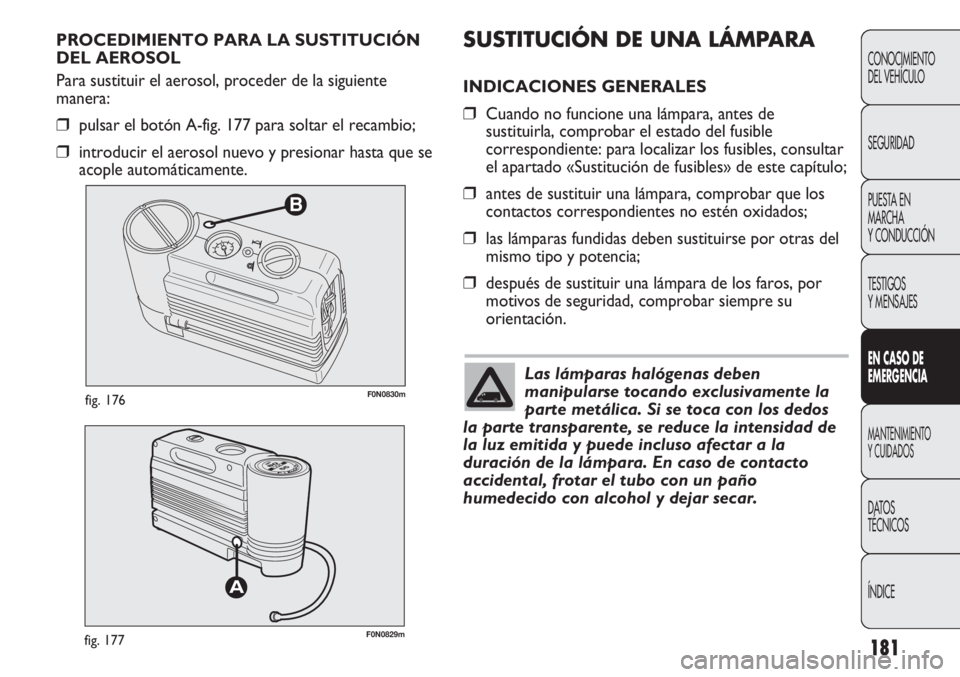

SUSTITUCIÓN DE UNA LÁMPARA
INDICACIONES GENERALES
❒Cuando no funcione una lámpara, antes de
sustituirla, comprobar el estado del fusible
correspondiente: para localizar los fusibles, consultar
el apartado «Sustitución de fusibles» de este capítulo;
❒antes de sustituir una lámpara, comprobar que los
contactos correspondientes no estén oxidados;
❒las lámparas fundidas deben sustituirse por otras del
mismo tipo y potencia;
❒después de sustituir una lámpara de los faros, por
motivos de seguridad, comprobar siempre su
orientación. PROCEDIMIENTO PARA LA SUSTITUCIÓN
DEL AEROSOL
Para sustituir el aerosol, proceder de la siguiente
manera:
❒pulsar el botón A-fig. 177 para soltar el recambio;
❒introducir el aerosol nuevo y presionar hasta que se
acople automáticamente.
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA EN
MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS
TÉCNICOS
ÍNDICE
Las lámparas halógenas deben
manipularse tocando exclusivamente la
parte metálica. Si se toca con los dedos
la parte transparente, se reduce la intensidad de
la luz emitida y puede incluso afectar a la
duración de la lámpara. En caso de contacto
accidental, frotar el tubo con un paño
humedecido con alcohol y dejar secar.

182
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA EN
MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS
TÉCNICOS
ÍNDICE
F0N0078mfig. 178
Cualquier modificación o reparación de
la instalación eléctrica (centralitas
electrónicas) realizada incorrectamente y sin
tener en cuenta las características técnicas de la
instalación, puede causar anomalías de
funcionamiento con riesgo de incendio.
ATENCIÓN
Las lámparas halógenas contienen gas
a presión, por lo que si se rompen,
podrían salir despedidos fragmentos de vidrio.
ATENCIÓN
ADVERTENCIA La superficie interior del faro puede
empañarse ligeramente: esto no indica una anomalía, ya
que es un fenómeno natural debido a la baja
temperatura y al grado de humedad del aire;
desaparecerá rápidamente al encender los faros. La
presencia de gotas en el interior del faro indica la
infiltración de agua: acudir a un taller de la Red de
Asistencia Fiat.

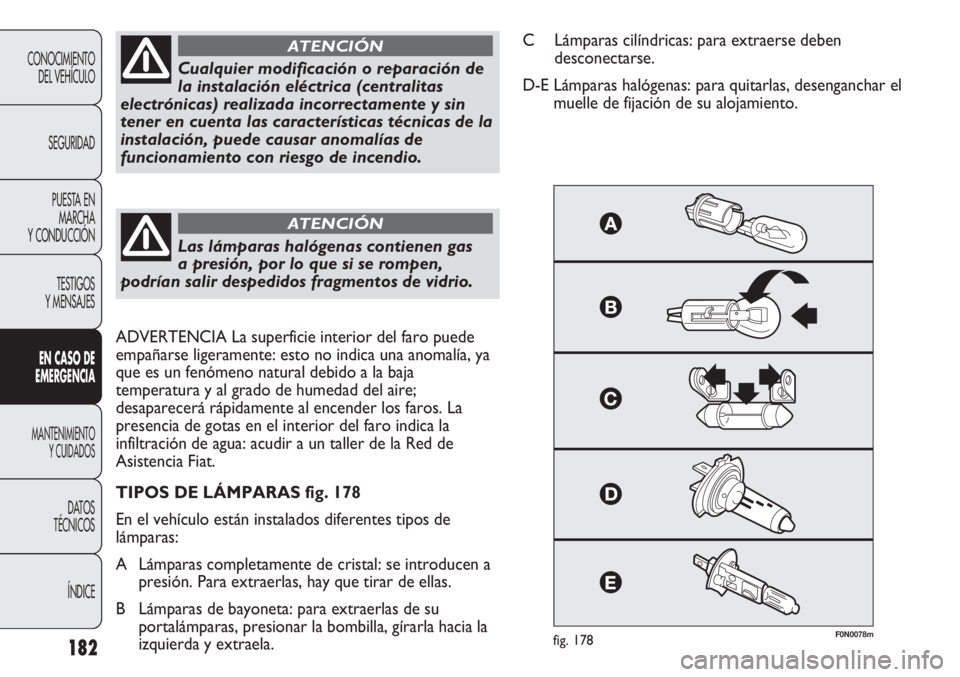

TIPOS DE LÁMPARAS fig. 178
En el vehículo están instalados diferentes tipos de
lámparas:
A Lámparas completamente de cristal: se introducen a
presión. Para extraerlas, hay que tirar de ellas.
B Lámparas de bayoneta: para extraerlas de su
portalámparas, presionar la bombilla, gírarla hacia la
izquierda y extraela.C Lámparas cilíndricas: para extraerse deben
desconectarse.
D-E Lámparas halógenas: para quitarlas, desenganchar el
muelle de fijación de su alojamiento.

183
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA EN
MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS
TÉCNICOS
ÍNDICE
H1
H15
H7
W5W
H1
PY21W
W16WF(*)/WY5W(▼)
PY21W
W5W
P21/5W
P21/5W
P21W
P21W
P21W
P21W
C5W
12V10W
12V10WD
D
D
A
–
B
A
B
A
B
B
B
–
–
–
A
C
C55 W
15/55 W
55 W
5 W
55 W
21 W
16 W(*)/5 W(▼)
21 W
5 W
5 W
5 W
21 W
21 W
21 W
21 W
5 W
10 W
10 W
(*) versiones XL y tiempo libre
(▼) las demás versiones
(❑) para versiones/países donde esté previsto

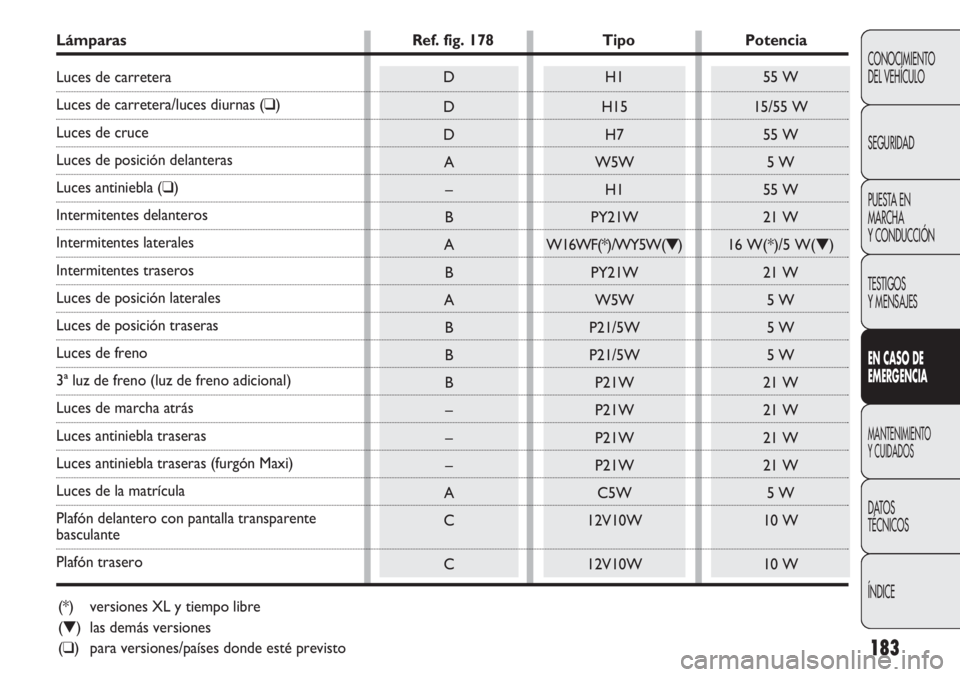

Lámparas Ref. fig. 178 Tipo Potencia
Luces de carretera
Luces de carretera/luces diurnas (❑)
Luces de cruce
Luces de posición delanteras
Luces antiniebla (❑)
Intermitentes delanteros
Intermitentes laterales
Intermitentes traseros
Luces de posición laterales
Luces de posición traseras
Luces de freno
3ª luz de freno (luz de freno adicional)
Luces de marcha atrás
Luces antiniebla traseras
Luces antiniebla traseras (furgón Maxi)
Luces de la matrícula
Plafón delantero con pantalla transparente
basculante
Plafón trasero

184
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA EN
MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS
TÉCNICOS
ÍNDICE
F0N0079mfig. 179F0N0080mfig. 180
Para sustituir la bombilla de las luces de carretera/luces
diurnas hay que quitar el tapón C-fig. 180.
Para sustituir la lámpara de las luces de cruce/
posición, quitar el tapón B-fig. 180.
Para sustituir la lámpara de los intermitentes, quitar el
portalámparas A-fig. 180.
Una vez sustituidas las lámparas, volver a montar
correctamente las tapas asegurándose de que queden
bien bloqueadas.SUSTITUCIÓN DE LA LÁMPARA
EXTERIOR
Por el tipo de lámpara y la potencia correspondiente,
consultar el apartado anterior «Sustitución de una
lámpara».

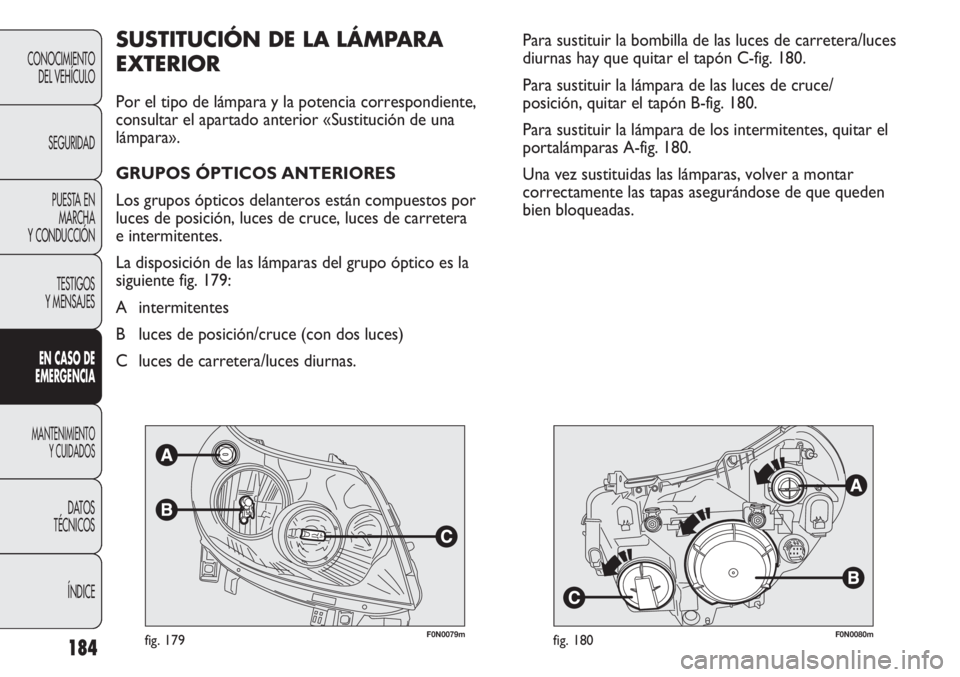

GRUPOS ÓPTICOS ANTERIORES
Los grupos ópticos delanteros están compuestos por
luces de posición, luces de cruce, luces de carretera
e intermitentes.
La disposición de las lámparas del grupo óptico es la
siguiente fig. 179:
A intermitentes
B luces de posición/cruce (con dos luces)
C luces de carretera/luces diurnas.

185
F0N0082mfig. 181F0N0083mfig. 182
❒desconectar el conector eléctrico A-fig. 182;
❒desenganchar el muelle de sujeción de la lámpara B;
❒sacar la lámpara C y sustituirla;
❒montar la nueva lámpara, haciendo coincidir el borde
de la parte metálica con la ranura que hay en la
parábola del faro, luego volver a enganchar el muelle
de sujeción de la lámpara A y conectar el conector
eléctrico B;
❒volver a montar la tapa de protección C-fig. 180
girándola hacia la derecha y asegurándose de que
quede bien bloqueada.
LUCES DE CARRETERA/LUCES DIURNAS
(para versiones/países donde esté previsto)
Para sustituir la lámpara, proceder del siguiente modo:
❒retirar la tapa de protección C-fig. 180 girándola
hacia la izquierda;

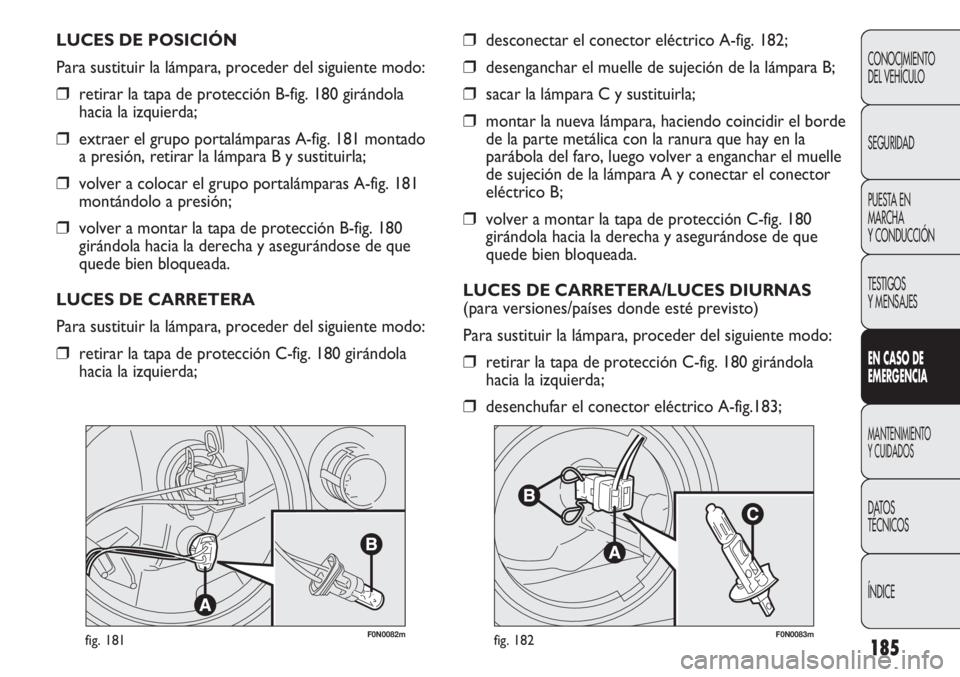

❒desenchufar el conector eléctrico A-fig.183; LUCES DE POSICIÓN
Para sustituir la lámpara, proceder del siguiente modo:
❒retirar la tapa de protección B-fig. 180 girándola
hacia la izquierda;
❒extraer el grupo portalámparas A-fig. 181 montado
a presión, retirar la lámpara B y sustituirla;
❒volver a colocar el grupo portalámparas A-fig. 181
montándolo a presión;
❒volver a montar la tapa de protección B-fig. 180
girándola hacia la derecha y asegurándose de que
quede bien bloqueada.
LUCES DE CARRETERA
Para sustituir la lámpara, proceder del siguiente modo:
❒retirar la tapa de protección C-fig. 180 girándola
hacia la izquierda;
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA EN
MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS
TÉCNICOS
ÍNDICE

186
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA EN
MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS
TÉCNICOS
ÍNDICE
F0N0517mfig. 183

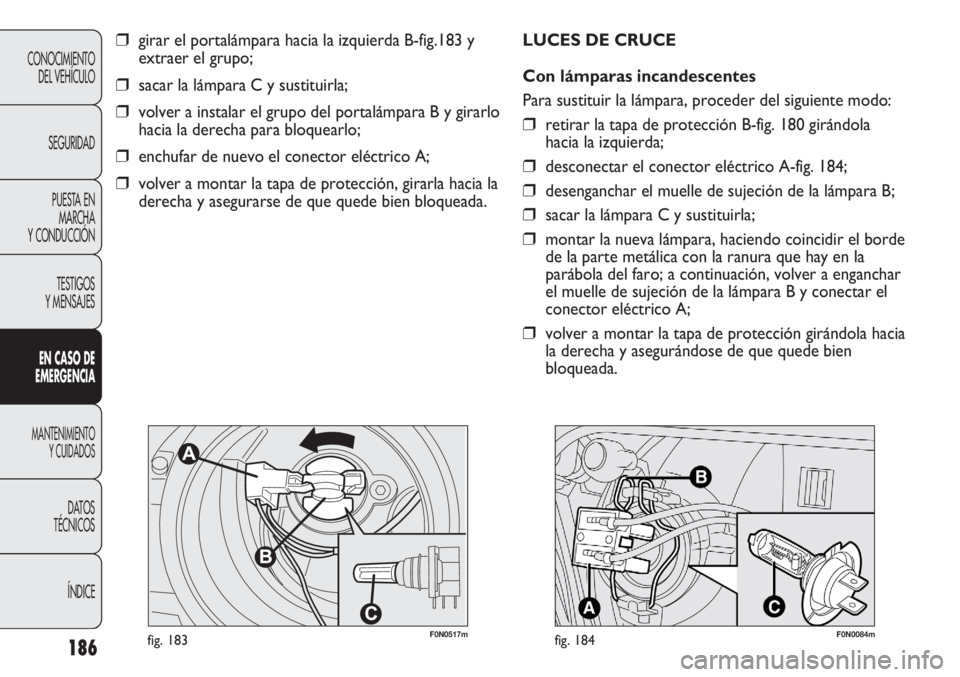

❒girar el portalámpara hacia la izquierda B-fig.183 y
extraer el grupo;
❒sacar la lámpara C y sustituirla;
❒volver a instalar el grupo del portalámpara B y girarlo
hacia la derecha para bloquearlo;
❒enchufar de nuevo el conector eléctrico A;
❒volver a montar la tapa de protección, girarla hacia la
derecha y asegurarse de que quede bien bloqueada.LUCES DE CRUCE
Con lámparas incandescentes
Para sustituir la lámpara, proceder del siguiente modo:
❒retirar la tapa de protección B-fig. 180 girándola
hacia la izquierda;
❒desconectar el conector eléctrico A-fig. 184;
❒desenganchar el muelle de sujeción de la lámpara B;
❒sacar la lámpara C y sustituirla;
❒montar la nueva lámpara, haciendo coincidir el borde
de la parte metálica con la ranura que hay en la
parábola del faro; a continuación, volver a enganchar
el muelle de sujeción de la lámpara B y conectar el
conector eléctrico A;
❒volver a montar la tapa de protección girándola hacia
la derecha y asegurándose de que quede bien
bloqueada.
F0N0084mfig. 184

187
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA EN
MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS
TÉCNICOS
ÍNDICE
F0N0081mfig. 185F0N0169mfig. 186

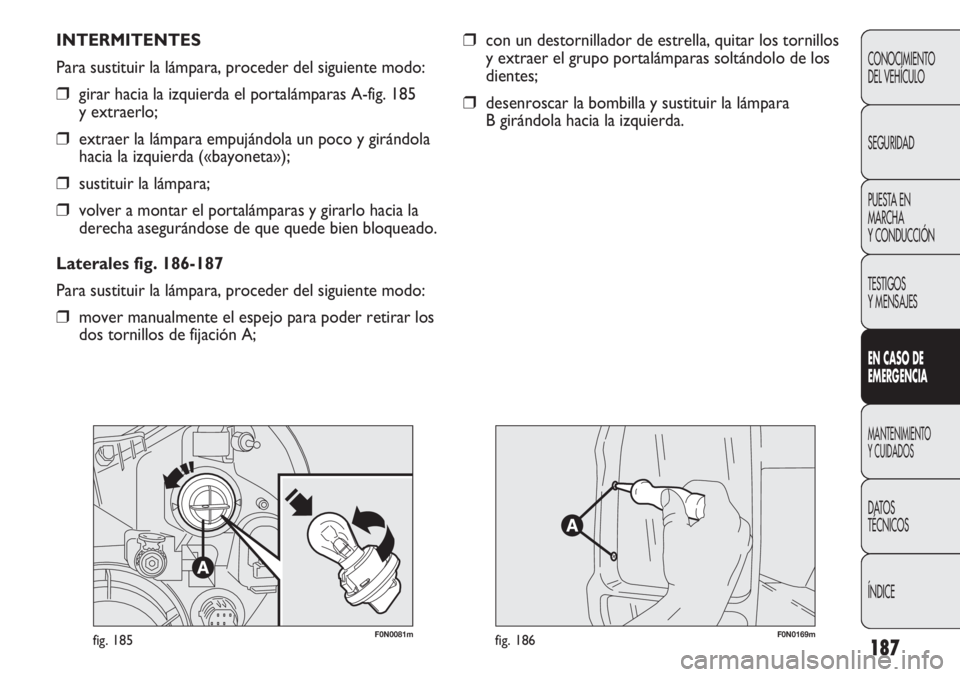

INTERMITENTES
Para sustituir la lámpara, proceder del siguiente modo:
❒girar hacia la izquierda el portalámparas A-fig. 185
y extraerlo;
❒extraer la lámpara empujándola un poco y girándola
hacia la izquierda («bayoneta»);
❒sustituir la lámpara;
❒volver a montar el portalámparas y girarlo hacia la
derecha asegurándose de que quede bien bloqueado.
Laterales fig. 186-187
Para sustituir la lámpara, proceder del siguiente modo:
❒mover manualmente el espejo para poder retirar los
dos tornillos de fijación A;
❒con un destornillador de estrella, quitar los tornillos
y extraer el grupo portalámparas soltándolo de los
dientes;
❒desenroscar la bombilla y sustituir la lámpara
B girándola hacia la izquierda.

188
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA EN
MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS
TÉCNICOS
ÍNDICE

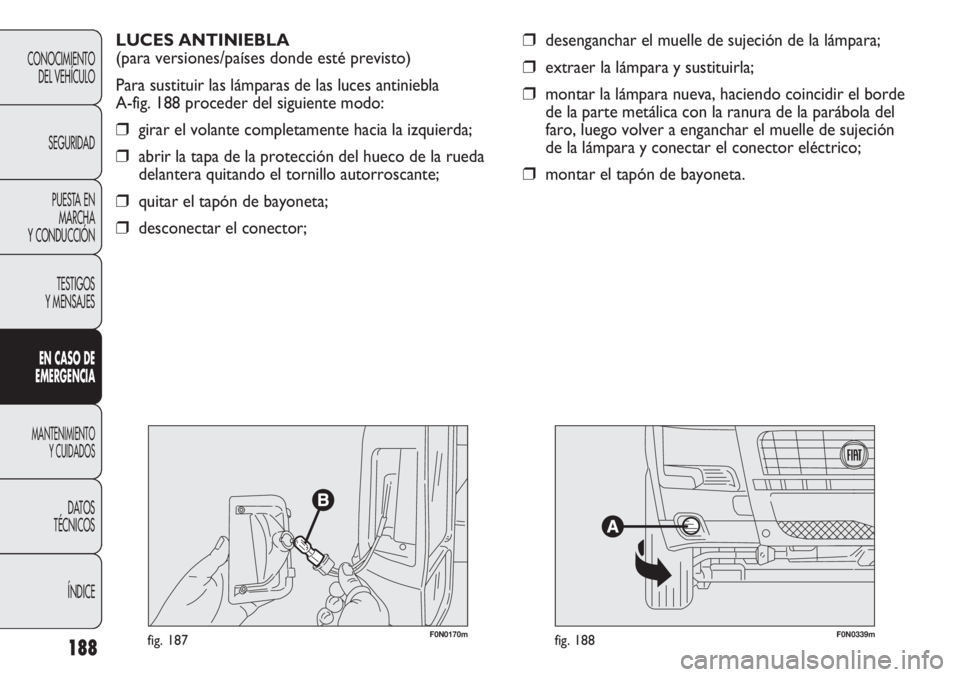

LUCES ANTINIEBLA
(para versiones/países donde esté previsto)
Para sustituir las lámparas de las luces antiniebla
A-fig. 188 proceder del siguiente modo:
❒girar el volante completamente hacia la izquierda;
❒abrir la tapa de la protección del hueco de la rueda
delantera quitando el tornillo autorroscante;
❒quitar el tapón de bayoneta;
❒desconectar el conector;
❒desenganchar el muelle de sujeción de la lámpara;
❒extraer la lámpara y sustituirla;
❒montar la lámpara nueva, haciendo coincidir el borde
de la parte metálica con la ranura de la parábola del
faro, luego volver a enganchar el muelle de sujeción
de la lámpara y conectar el conector eléctrico;
❒montar el tapón de bayoneta.
F0N0170mfig. 187F0N0339mfig. 188
