2012 CITROEN C6 Betriebsanleitungen (in German)

143
V
Mit einem Reserverad die Geschwindigkeit von 80 km / h nichtüberschreiten.
Die Radschrauben sind speziell auf den jeweiligen Radtyp abgestimmt.
Bei einem Austausch der Räder vergewissern Sie sich bei einem CITROËN-Vertragspartner oder einer qualifi zierten Werkstatt, dass die Schraubenfür die neuen Räder geeignet sind.
Bemerkung: Den auf dem Schraubenschlüssel angegebenen Codenotieren. Über diesen Code kann ein zweiter Schlüsselggggnachbestelltwerden.

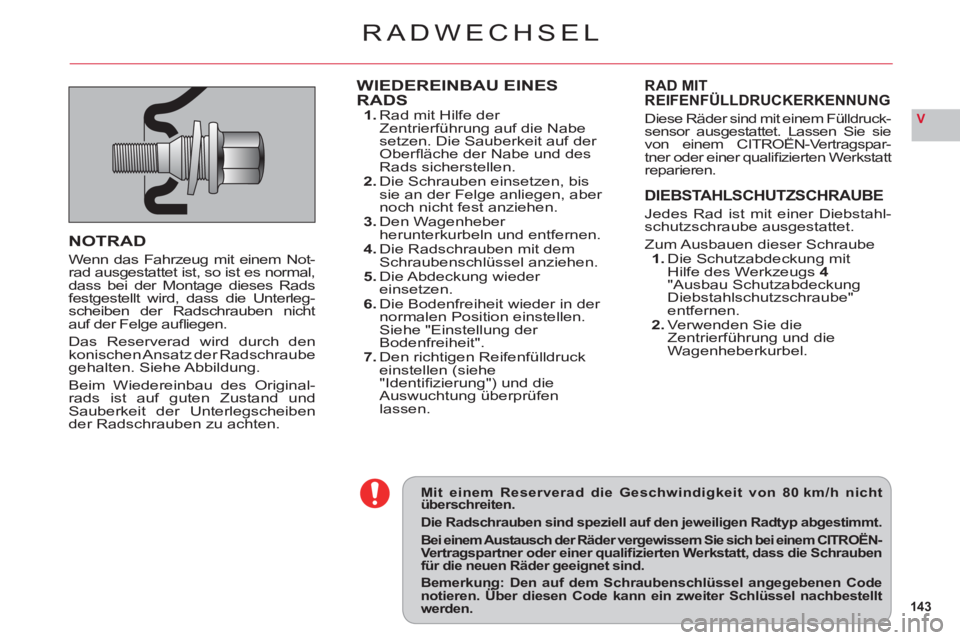

NOTRAD
Wenn das Fahrzeug mit einem Not-rad ausgestattet ist, so ist es normal,
dass bei der Montage dieses Rads
festgestellt wird, dass die Unterleg-scheiben der Radschrauben nicht
auf der Felge aufl iegen.
Das Reserverad wird durch den
konischen Ansatz der Radschraubegehalten. Siehe Abbildung.
Beim Wiedereinbau des Original-rads ist auf guten Zustand undSauberkeit der Unterlegscheibender Radschrauben zu achten.
WIEDEREINBAU EINES
RADS1. Rad mit Hilfe der
Zentrierführung auf die Nabesetzen. Die Sauberkeit auf der Oberfl äche der Nabe und desRads sicherstellen.2. Die Schrauben einsetzen, bis sie an der Felge anliegen, aber
noch nicht fest anziehen.3. Den Wagenheber
herunterkurbeln und entfernen.4.Die Radschrauben mit dem Schraubenschlüssel anziehen.
5. Die Abdeckung wieder einsetzen.6. Die Bodenfreiheit wieder in der
normalen Position einstellen.Siehe "Einstellung der
Bodenfreiheit".7. Den richtigen Reifenfülldruckeinstellen (siehe"Identifi zierung") und die
Auswuchtung ¸berpr¸fen lassen.
RAD MIT
REIFENFÜLLDRUCKERKENNUNG
Diese Räder sind mit einem Fülldruck-sensor ausgestattet. Lassen Sie sievon einem CITROËN-Vertragspar-g
tner oder einer qualifi zierten Werkstatt
reparieren.
DIEBSTAHLSCHUTZSCHRAUBE
Jedes Rad ist mit einer Diebstahl-schutzschraube ausgestattet.
Zum Ausbauen dieser Schraube1. Die Schutz ab de ckung mit Hilfe des Werkzeugs 4"Ausbau Schutz ab de ckungDiebstahlschutzschraube" entfernen.2.Verwenden Sie die
Zentrierführung und die Wagenheberkurbel.
RADWECHSEL

144
V

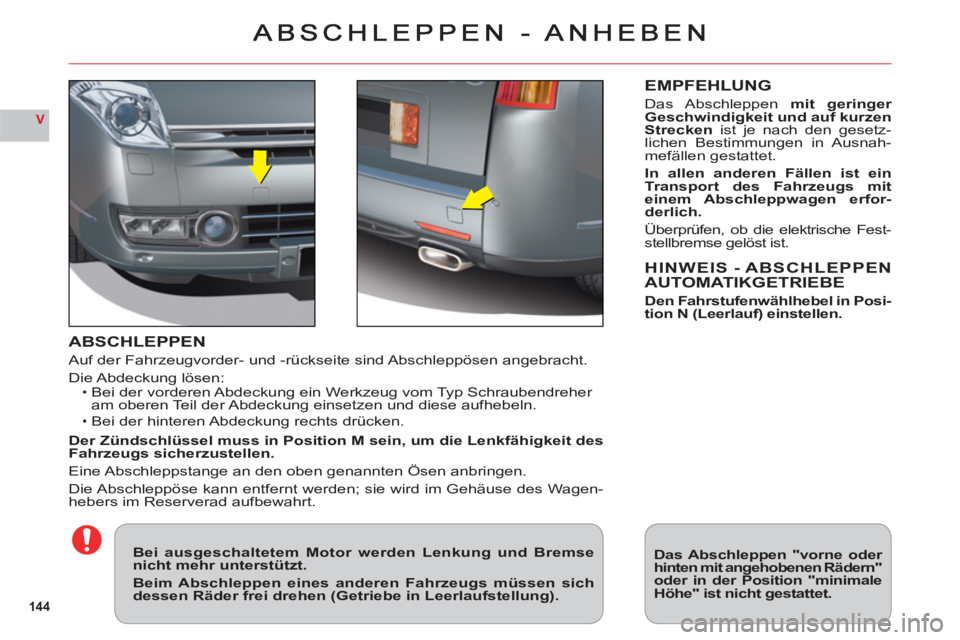

ABSCHLEPPEN
Auf der Fahrzeugvorder- und -rückseite sind Abschleppösen angebracht.
Die Abdeckung lösen:Bei der vorderen Abdeckung ein Werkzeug vom Typ Schraubendreher
am oberen Teil der Abdeckung einsetzen und diese aufhebeln.
Bei der hinteren Abdeckung rechts drücken.
Der Zündschlüssel muss in Position M sein, um die Lenkfähigkeit des
Fahrzeugs sicherzustellen.
Eine Abschleppstange an den oben genannten Ösen anbringen.
Die Abschleppöse kann ent
fernt werden; sie wird im Gehäuse des Wagen-hebers im Reserverad aufbewahrt.
•
•
EMPFEHLUNG
Das Abschleppen mit geringer Geschwindigkeit und auf kurzenStrecken ist je nach den gesetz-lichen Bestimmungen in Ausnah-mefällen gestattet.
In allen anderen Fällen ist einTransport des Fahrzeugs miteinem Abschleppwagen erfor-
derlich.
Überprüfen, ob die elektrische Fest-stellbremse gelöst ist.
HINWEIS - ABSCHLEPPEN
AUTOMATIKGETRIEBE
Den Fahrstufenwählhebel in Posi-
tion N (Leerlauf) einstellen.
Bei ausgeschaltetem Motor werden Lenkung und Bremse nicht mehr unterstützt.
Beim Abschleppen eines anderen Fahrzeugs müssen sich dessen Räder frei drehen (Getriebe in Leerlaufstellung).
Das Abschleppen "vorne oder hinten mit angehobenen Rädern"oder in der Position "minimaleHöhe" ist nicht gestattet.

145
VI
MOTORTYPV6 HDi 205 FAP
GetriebeAutomatikgetriebe
Fassungsvermögen des Kraftstofftanks (in Liter)Ca. 72 l
Verwendete KraftstoffeDiesel
Motorleistung in kW/PS150/204
Wendekreis (in m)12,70
Höchstgeschwindigkeit (km/h)230
Fahrzeuggewicht (kg)
Leergewicht (inkl. 75 kg Fahrergewicht)1946
Zulässiges Gesamtgewicht2335
Zulässige Achslast hinten1050
Zulässiges Zuggesamtgewicht (Zul. Zgg.)3735
Zul. Anhängelast gebremst
Bis 12% Steigung1400
Zul. Anhängelast gebremst (mit Lastübertrag innerh. des zul. Zgg. (1) bis 12%Steigung)1700
Zulässige Anhängelast ungebremst750
Stützlast70
Dachlast80
Reifengröße, auf die Schneeketten aufgezogen werden können225/55 R17245/45 R18
ALLGEMEINES
Gewichte: Siehe auch Typenschild.
Beim Fahren mit einem Gespann
darf seitens des Herstellers eineGeschwindigkeit von 100 km/h nichtüberschritten werden.
Die Anhängelast gebremst kann bisauf die folgende Werte erhöht wer-den:(1) 1 700 kg.
Unter der Bedingung, dass die Bela-dung des Fahrzeugs verringert wird,
um das zulässige Gesamtgewicht
nicht zu überschreiten.
Die zulässigen AnhängelastenIhres Fahrzeugs beachten. Injedem Land sind jedoch die gelten-
den gesetzlichen Bestimmungen
bezüglich der zulässigen Anhänge-
lasten und Höchstgeschwindigkeiten
für Gespanne zu beachten.
Reifen
größen, auf die Schneeket-
ten aufgezogen werden können:
Schneeketten können auf die ange-gebenen Reifengrößen auf der Vor-
derachse aufgezogen werden.
Für Belgien und die Schweiz:
Siehe Zulassungsdokumente oder Einzelabnahme.

H
E
F
A
D
BC
G
I
146
VI

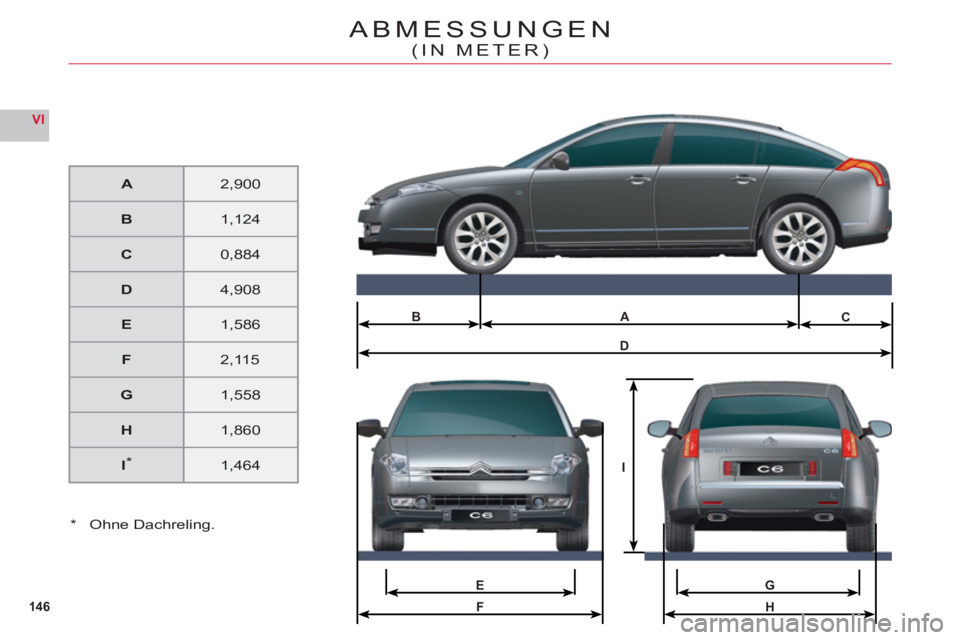

ABMESSUNGEN
(IN METER)
A2,900
B1,124
C0,884
D4,908
E1,586
F2,115
G1,558
H1,860
I*1,464
* Ohne Dachreling.

F
C
B
A
ED
147
VI

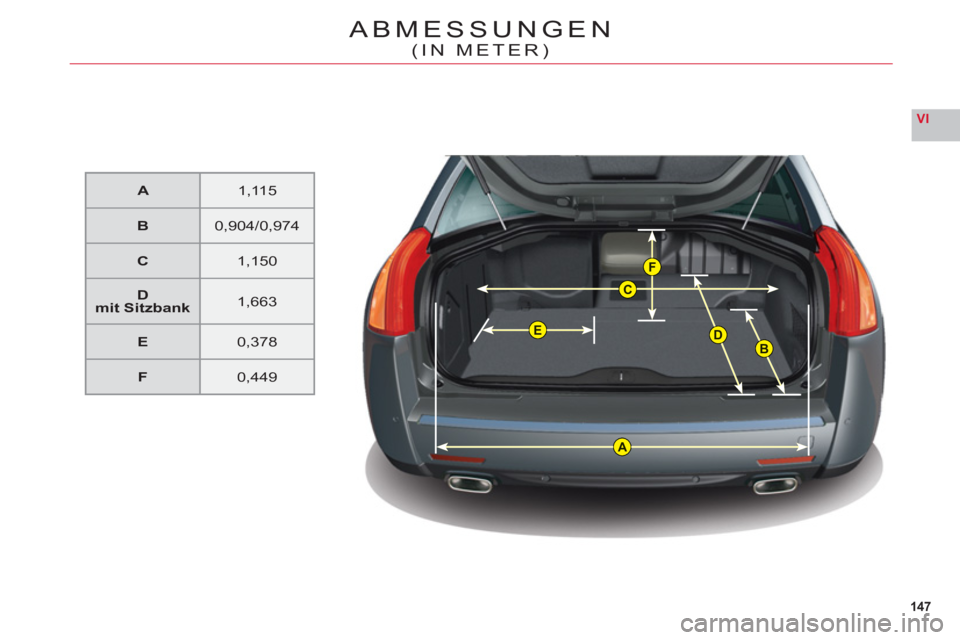

ABMESSUNGEN
(IN METER)
A1,11 5
B0,904/0,974
C1,150
Dmit Sitzbank1,663
E0,378
F0,449

BC
12345
A
AD
14814 8
VI

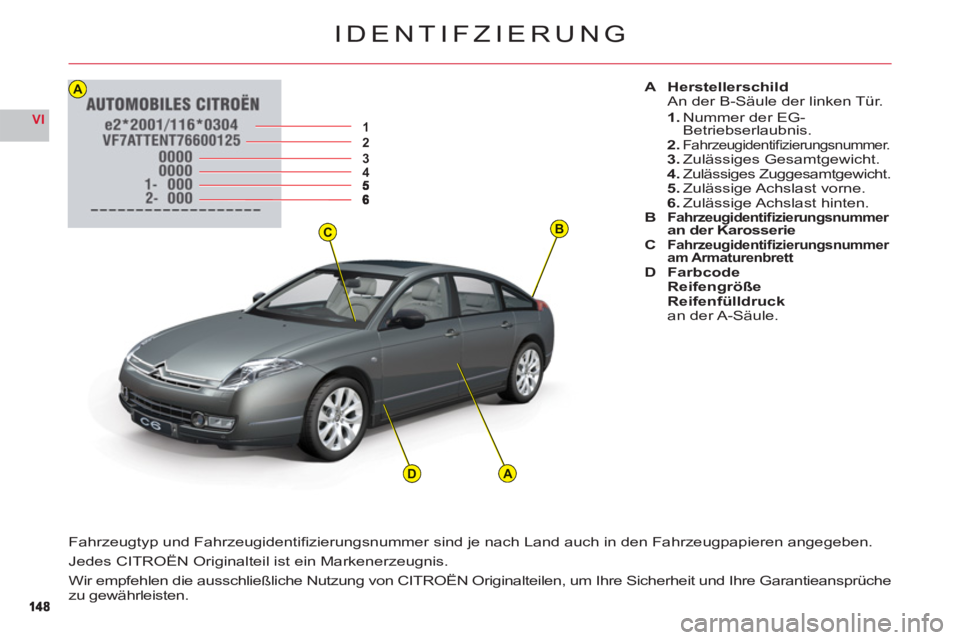

IDENTIFZIERUNG
A HerstellerschildAn der B-Säule der linken Tür.
1.Nummer der EG-Betriebserlaubnis.2.Fahrzeugidentifi zierungsnummer.3. Zulässiges Gesamtgewicht.4.Zulässiges Zuggesamtgewicht.
5. Zulässige Achslast vorne.
6. Zulässige Achslast hinten.B Fahrzeugidentifi zierungsnummeran der KarosserieC Fahrzeugidentifi zierungsnummer am ArmaturenbrettD Farbcode Reifengröße Reifenfülldruckan der A-Säule.
Fahrzeugtyp und Fahrzeugidentifi zierungsnummer sind je nach Land auch in den Fahrzeugpapieren angegeben.
Jedes CITROÀN Originalteil ist ein Markenerzeugnis.
Wir empfehlen die ausschlieflliche Nutzung von CITROÀN Originalteilen, um Ihre Sicherheit und Ihre Garantieanspr¸che
zu gew‰hrleisten.

7.1

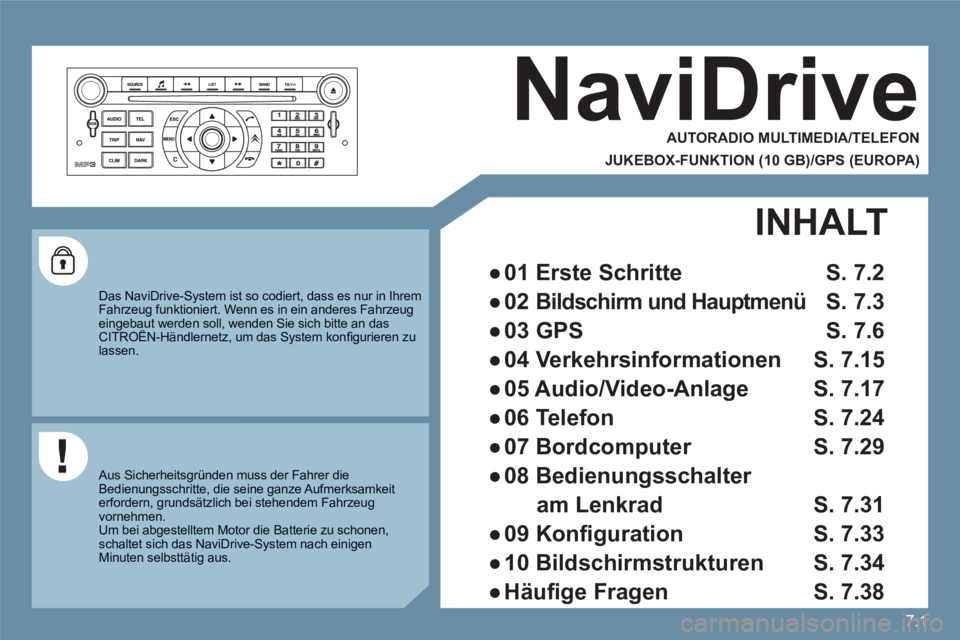

NaviDrive

AUTORADIO MULTIMEDIA/TELEFON
JUKEBOX-FUNKTION (10 GB)/GPS (EUROPA)


Das NaviDrive-System ist so codiert, dass es nur in Ihrem Fahrzeug funktioniert. Wenn es in ein anderes Fahrzeug eingebaut werden soll, wenden Sie sich bitte an das CITROËN-Händlernetz, um das System konfi gurieren zu g
lassen.

Aus Sicherheitsgründen muss der Fahrer dieBedienungsschritte, die seine ganze Aufmerksamkeit erfordern, grundsätzlich bei stehendem Fahrzeug vornehmen. Um bei abgestelltem Motor die Batterie zu schonen,schaltet sich das NaviDrive-System nach einigen Minuten selbsttätig aus.
INHALT

●
01 Erste Schritte S. 7.2

●
02Bildschirm und Hauptmenü S. 7.3

●
03 GPS S. 7.6

●
04 Verkehrsinformationen S. 7.15

●
05 Audio/Video-Anlage S. 7.17

●
06 Telefon S. 7.24

●
07 Bordcomputer S. 7.29

●
08 Bedienungsschalter
am Lenkrad S. 7.31

●
09 Konfi guration S. 7.33

●
10 Bildschirmstrukturen S. 7.34

●
Häufi ge Fragen S. 7.38

7.2
11
2020
88
99
55
44
3322
199
1661111
1001818
122
6677
1313
155
144
177
01

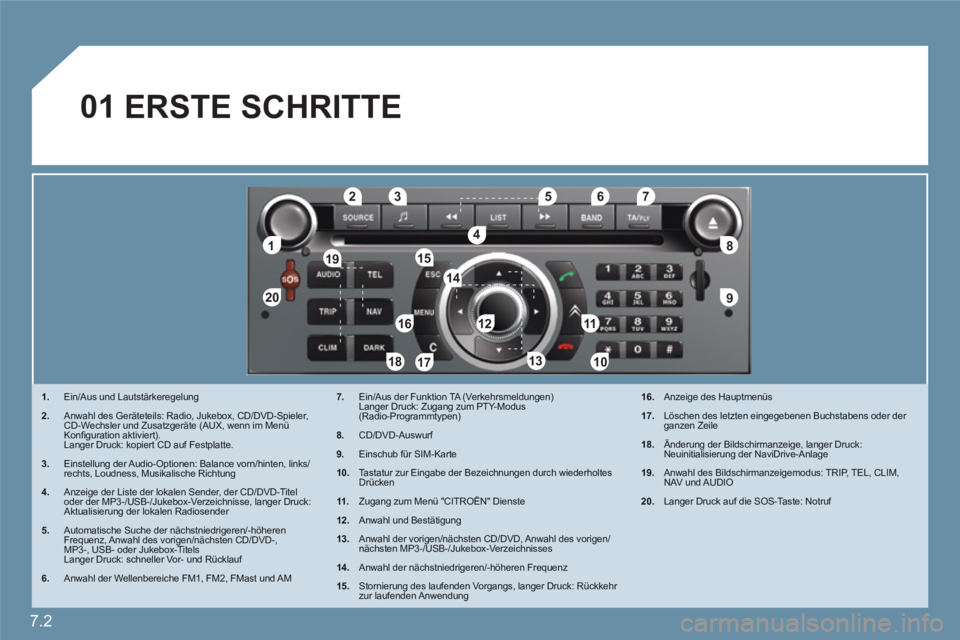

1.Ein/Aus und Lautstärkeregelung
2.Anwahl des Geräteteils: Radio, Jukebox, CD/DVD-Spieler,CD-Wechsler und Zusatzgeräte (AUX, wenn im MenüKonfi guration aktiviert).Langer Druck: kopiert CD auf Festplatte.
3.Einstellung der Audio-Optionen: Balance vorn/hinten, links/rechts, Loudness, Musikalische Richtung
4.Anzeige der Liste der lokalen Sender, der CD/DVD-Titel oder der MP3-/USB-/Jukebox-Verzeichnisse, langer Druck:Aktualisierung der lokalen Radiosender
5. Automatische Suche der nächstniedrigeren/-höheren Frequenz, Anwahl des vorigen/nächsten CD/DVD-, MP3-, USB- oder Jukebox-Titels Langer Druck: schneller Vor- und Rücklauf
6.Anwahl der Wellenbereiche FM1, FM2, FMast und AM
7.Ein/Aus der Funktion TA (Verkehrsmeldungen) Langer Druck: Zugang zum PTY-Modus(Radio-Programmtypen)
8.CD/DVD-Auswurf
9.Einschub für SIM-Karte
10. Tastatur zur Eingabe der Bezeichnungen durch wiederholtes Drücken
11 .Zugang zum Menü "CITROËN" Dienste
12.Anwahl und Bestätigung
13.Anwahl der vorigen/nächsten CD/DVD, Anwahl des vorigen/nächsten MP3-/USB-/Jukebox-Verzeichnisses
14.Anwahl der nächstniedrigeren/-höheren Frequenz
15.Stornierung des laufenden Vorgangs, langer Druck: Rückkehr zur laufenden Anwendung
16.

Anzeige des Hauptmenüs
17.
Löschen des letzten eingegebenen Buchstabens oder der ganzen Zeile
18.
Änderung der Bildschirmanzeige, langer Druck: Neuinitialisierung der NaviDrive-Anlage
19.

Anwahl des Bildschirmanzeigemodus: TRIP, TEL, CLIM, NAV und AUDIO
20.
Langer Druck auf die SOS-Taste: Notruf

ERSTE SCHRITTE
