CAMBIO DE UNA LÁMPARA

Luces delanteras


Modelo con faros de Xenón (D1S)


1.
Luces

de Xenón bifunción
(cruce/carretera):
D1S

2.
Luces de ángulo:
HP19

3.
Luces diurnas/de psoición
(diodos)


Para el mantenimiento de los faros
delanteros y la sustitución de las
lámparas HP19, D1S y diodos, con-
sulte con la red CITROËN o con un
taller cualifi cado.
Riesgo de electrocución

La sustitución de una lámpara de
xenón debe ser efectuada en la
Red CITROËN o en un taller cua-
lifi cado.
Se recomienda cambiar las lámpa-
ras D1S simultáneamente tras el
fallo de una de ellas. Los faros están equipados
con cristales de policarbona-
to, cubiertos con un barniz
protector:


)
No los limpie con un paño
seco o abrasivo, ni con pro-
ductos detergentes o disol-
ventes.


)

Utilice una esponja, agua y jabón.


)
Si utiliza el lavado a alta pre-
sión en manchas persistentes,
no dirija la manguera hacia los
faros ni hacia las luces traseras
o su contorno de manera pro-
longada. De este modo, evitará
que se deterioren el barniz y la
junta de estanqueidad.



)
No toque la lámpara directamente
con los dedos, utilice paños que
no desprendan pelusa.
El cambio de lámparas debe efec-
tuarse con los faros apagados, ha-
biendo transcurrido unos minutos
si han estado encendidos (riesgo
de quemaduras graves).
Es imperativo utilizar exclusivamente
lámparas de tipo antiultravioleta (UV)
para no deteriorar el faro.
Sustituya siempre una lámpara de-
fectuosa por una lámpara nueva
con la misma referencia y las mis-
mas características.

XI
184
INFORMACIÓN PRÁCTICA

Cambio de las luces de carretera


)
Retire el capuchón protector A
.

)
Suelte el muelle de sujeción.

)
Saque la lámpara y sustitúyala
prestando atención al sentido
del montaje.

)
Vuelva a colocar el muelle de
sujeción.

)
Coloque el capuchón protector A
.

Modelo con faros halógenos


1.
Luces de carretera:
H1

2.
Luces de cruce:
H7

3.
Alumbrado direccional:
H7

4.
Luces diurnas/de posición
(diodos)


Para el mantenimiento de los faros
delanteros y las sustituciones de dio-
dods, consulte con la Red CITROËN
o con un taller cualifi cado.
Cambio de las luces de posición
Consulte con la Red CITROËN o
con un taller cualifi cado.

XI
185
INFORMACIÓN PRÁCTICA

Cambio de las luces de posición
Consulte con la Red CITROËN o
con un taller cualifi cado.
Cambio de las luces de cruce


)
Retire el capuchón protector B
.

)
Desconecte el conector presio-
nándolo entre el dedo pulgar y el
índice.

)
Suelte la lámpara de las dos bridas
metálicas.

)
Saque la lámpara.

)
Sustituya la lámpara ejerciendo
una ligera fuerza axial.

)
Vuelva a conectar el conector, has-
ta que encaje completamente.

)
Coloque el capuchón protector B
.

Cambio del alumbrado direccional


)
Retire el capuchón protector C
.

)
Desconecte el conector presio-
nándolo entre el dedo pulgar y el
índice.

)
Suelte la lámpara de las dos
bridas metálicas.

)
Saque la lámpara.

)
Sustituya la lámpara ejerciendo
una ligera fuerza axial.

)
Vuelva a conectar el conector,
hasta que encaje completamente.

)
Coloque el capuchón protector C
.

XI
186
INFORMACIÓN PRÁCTICA

Cambio de los faros antiniebla


)
Retire el tornillo de la fi jación de
la tapa A
utilizando un útil torx,
bascule este último y, a conti-
nuación, retírelo.

)
Quite el tornillo de fi jación de la
luz B
utilizando un útil torx y tire
del faro para sacarlo del para-
golpes.
)
Desconecte el conector D
.

)
Retire la lámpara girándola un
cuarto de vuelta.

)
Cambie la lámpara.

)
Conecte el conector D
.

)
Vuelva a colocar el faro en el
paragolpes.

)
Atornille el faro.

)
Coloque la tapa utilizando sus
guías y atorníllela.

Lámparas:
H8
Cambio de los indicadores
de dirección


)
Quite el tornillo de fi jación de
la tapa A
utilizando un útil torx,
bascule este último y, a conti-
nuación, retírelo.

)
Quite el tornillo de fi jación de la
luz B
utilizando un útil torx y tire
del faro para sacarlo del para-
golpes.

)
Desenganche la lámpara C
pre-
sionando en los pasadores 1
y 2
.

)
Desconecte el conector (tire pre-
sionando la lengüeta gris con un
destornillador plano).

)
Cambie la lámpara.

)
Conecte el conector (empuje
bien la lengüeta gris).

)
Vuelva a colocar el faro en el pa-
ragolpes.

)
Atornille el faro.

)
Coloque la tapa utilizandos sus
guías y atorníllela.

Lámparas:
HP24W

XI
187
INFORMACIÓN PRÁCTICA
El repetidor de intermitente está
precintado.
Si la lámpara es defectuosa, sustituya
el repetidor de intermitente.
Consulte con la Red CITROËN o
con un taller cualifi cado.

Cambio de los repetidores
laterales de intermitente
























Luces traseras (Berlina)

Identifi que la lámpara defectuosa.


1.
Luces de freno y de posición:

P 21 W/5 W

2.
Luces de posición:
R 5 W

3.
Luz de marcha atrás:
H 21 W

4.
Luces antiniebla:
H 21 W

5.
Indicadores de dirección:

PY 21 W

)
Abra el portón.

)
Con un destornillador plano, re-
tire las 3 grapas que sujetan el
guarnecido en la zona de la luz.

)
Suelte parcialmente el guarneci-
do F
.

)
Desconecte el conector G
.
C
ambio de las lámparas del portón del maletero

)
Suelte el portalámparas H
.
)
Sustituya la lámpara.
)
Vuelva a montar el portalámparas H
.
)
Verifi que que el portalámparas H
esré
correctamente fi jado con los dos clips 6
.

)
Conecte el conector G
.
)
Vuelva a colocar y fi je el guarnecido F

con sus grapas.






Durante el montaje, tenga cuidado
para no pinzar los cables eléctricos.

XI
188
INFORMACIÓN PRÁCTICA

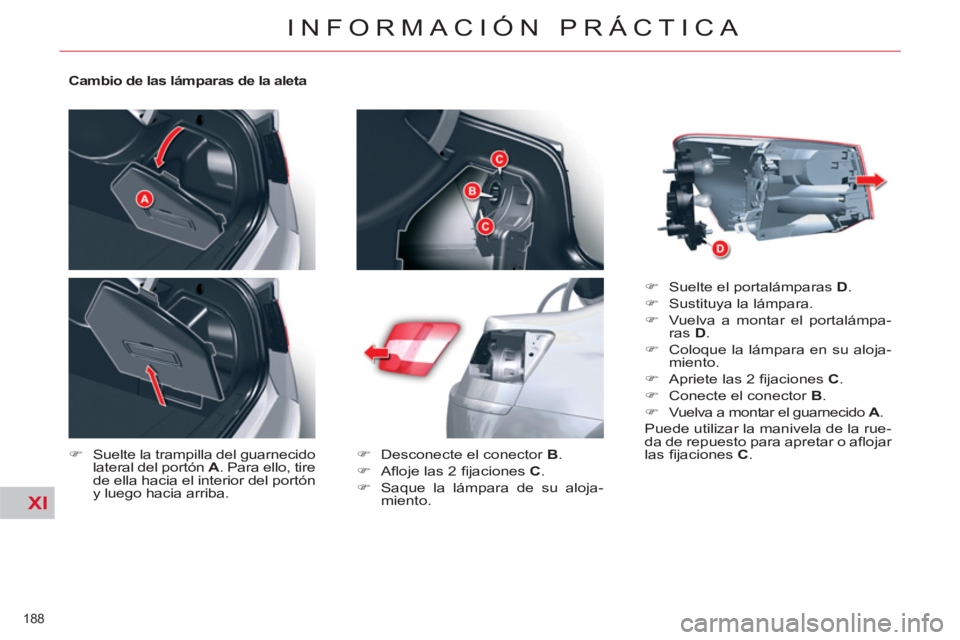

Cambio de las lámparas de la aleta


)
Suelte la trampilla del guarnecido
lateral del portón A
. Para ello, tire
de ella hacia el interior del portón
y luego hacia arriba.
)
Desconecte el conector B
.

)
Afl oje las 2 fi jaciones C
.

)
Saque la lámpara de su aloja-
miento.
)
Suelte el portalámparas D
.

)
Sustituya la lámpara.

)
Vuelva a montar el portalámpa-
ras D
.

)
Coloque la lámpara en su aloja-
miento.

)
Apriete las 2 fi jaciones C
.

)
Conecte el conector B
.

)
Vuelva a montar el guarnecido A
.
Puede utilizar la manivela de la rue-
da de repuesto para apretar o afl ojar
las fi jaciones C
.

XI
189
INFORMACIÓN PRÁCTICA

Cambio de las lámparas del
maletero


)
Abra el portón del maletero.

)
Con un destornillador plano, retire
la tapa de plástico F
.

)
Desconecte el conector G
.

)
Afl oje la tuerca de fi jación H
.

)
Saque la luz de su alojamiento.



























Luces traseras (Tourer)

Identifi que la lámpara defectuosa.


1.
Luces de freno y de posición:

P 21 W/5 W

2.
Luces de posición:
R 5 W

3.
Luz de marcha atrás:
H 21 W

4.
Luces antiniebla:
H 21 W

5.
Indicadores de dirección:

PY 21 W
)
Suelte el portalámparas J
.

)
Sustituya la lámpara.

)
Vuelva a montar el portalámpa-
ras J
comprobando que queda
correctamente fi jado.

)
Coloque la luz en su alojamiento.

)
Apriete la tuerca de fi jación H
.

)
Conecte el conector G
.

)
Coloque y fi je la tapa de plástico F
.
Puede utilizar la manivela de la rueda
de repuesto para apretar o afl ojar la
tuerca de fi jación H
.

XI
190
INFORMACIÓN PRÁCTICA

Cambio de las lámparas de la
aleta
Suelte la trampilla del guarnecido la-
teral del maletero A
.
Para ello:


)
Tire hacia el interior del maletero.

)
Tire hacia arriba.
)
Desconecte el conector B
.

)
Afl oje la tuerca de fi jación C
.

)
Saque la lámpara de su aloja-
miento.
)
Suelte el portalámparas D
.

)
Sustituya la lámpara defectuosa.

)
Vuelva a montar el portalámpa-
ras D
.

)
Coloque la lámpara en su aloja-
miento.

)
Apriete la tuerca de fi jación C
.

)
Conecte el conector B
.

)
Monte el guarnecido A
.
Puede utilizar la manivela de la rueda
de repuesto para apretar o afl ojar la
tuerca de fi jación C
.
