2012 CITROEN C5 Libretti Di Uso E manutenzione (in Italian)

VI
103
ALLESTIMENTI

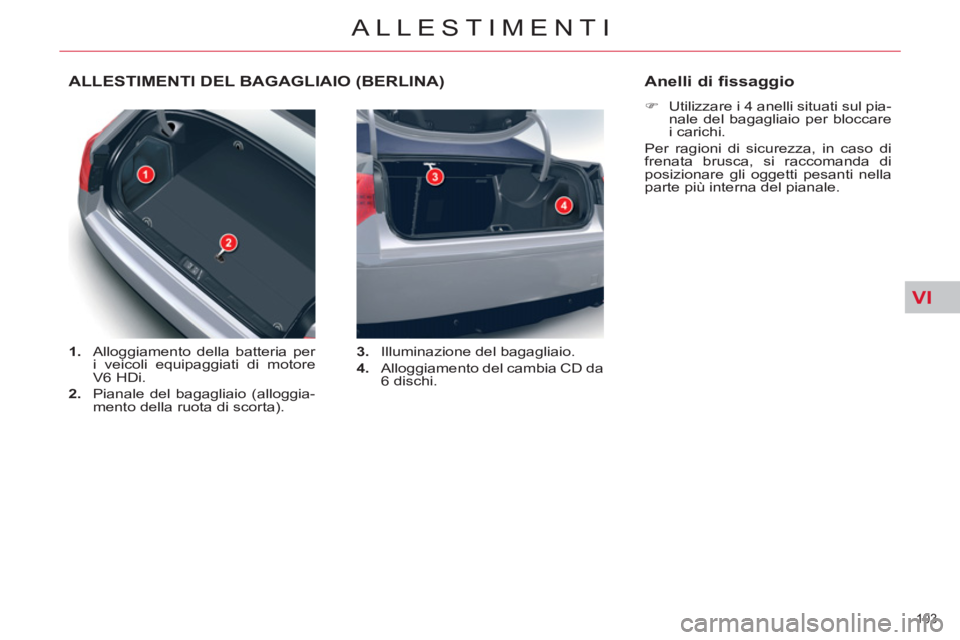

ALLESTIMENTI DEL BAGAGLIAIO (BERLINA)



1.
Alloggiamento della batteria per
i veicoli equipaggiati di motore
V6 HDi.

2.
Pianale del bagagliaio (alloggia-
mento della ruota di scorta).
3.
Illuminazione del bagagliaio.

4.
Alloggiamento del cambia CD da
6 dischi.


Anelli di fissaggio



)
Utilizzare i 4 anelli situati sul pia-
nale del bagagliaio per bloccare
i carichi.
Per ragioni di sicurezza, in caso di
frenata brusca, si raccomanda di
posizionare gli oggetti pesanti nella
parte più interna del pianale.

VI
104
ALLESTIMENTI








ALLESTIMENTI DEL
BAGAGLIAIO (TOURER)


1.
Gancio


Permette di agganciare borse o
sacchetti.

2.
Lampada portatile


Per ricaricarla, collocarla nel suo
alloggiamento.

3.

Rete di contenimento
o vano porta
batteria (motore V6 3.0 HDi)

Permette di accedere alla batteria.



1.
Tendina copribagagli


(vedere dettaglio nella pagina
seguente)

2.
Anelli d’aggancio


Utilizzare i 4 anelli d’aggancio
sul pianale del bagagliaio per fi s-
sare il carico.
Per ragioni di sicurezza, in caso
di brusca frenata, si raccomanda
di collocare gli oggetti pesanti il
più avanti possibile sul pianale.

3.
Ganci


Permettono di collocare una rete
di fi ssaggio per carichi alti (vedere
dettagli nella pagina seguente).

1.
lluminazione del bagagliaio


2.
Presa accessori 12 V (100 W
maxi)


È una presa 12 Volt tipo accen-
disigari, situata sul rivestimento
posteriore destro.

3.
Comando dell’altezza di carico


Permette di posizionare il veicolo
all’altezza desiderata per facilita-
re il carico o lo scarico di oggetti
dal bagagliaio.

4.
Gancio


Permette di agganciare borse o
sacchetti.

5.
Rete di contenimento
o vano
porta batteria


È l’alloggiamento del caricatore
da 6 CD.

VI
105
ALLESTIMENTI

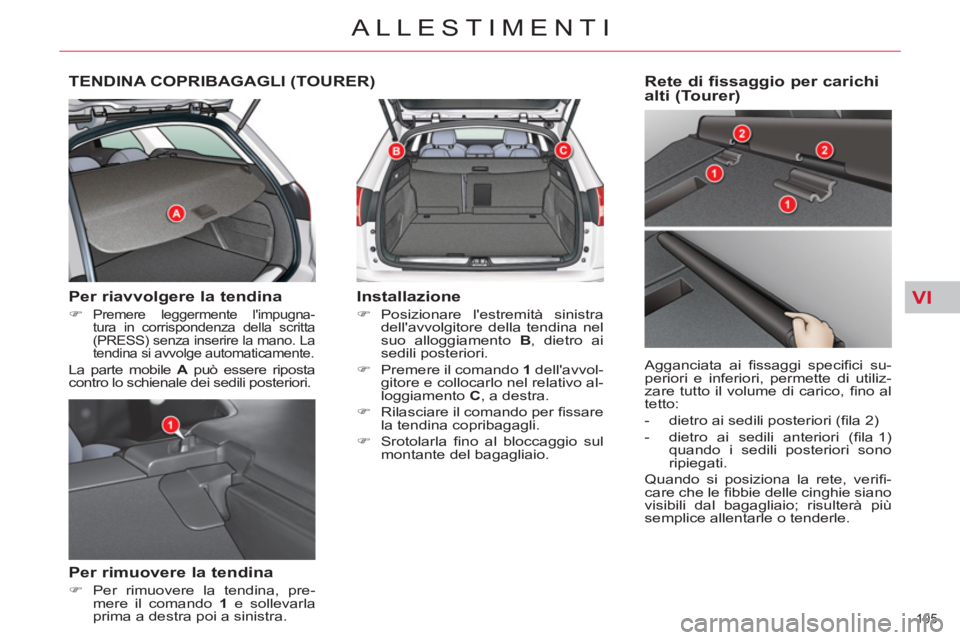

TENDINA COPRIBAGAGLI (TOURER)


Per riavvolgere la tendina



)
Premere leggermente l'impugna-
tura in corrispondenza della scritta
(PRESS) senza inserire la mano. La
tendina si avvolge automaticamente.

La parte mobile A
può essere riposta
contro lo schienale dei sedili posteriori.


Per rimuovere la tendina



)
Per rimuovere la tendina, pre-
mere il comando 1
e sollevarla
prima a destra poi a sinistra.



Installazione



)
Posizionare l'estremità sinistra
dell'avvolgitore della tendina nel
suo alloggiamento B
, dietro ai
sedili posteriori.

)
Premere il comando 1
dell'avvol-
gitore e collocarlo nel relativo al-
loggiamento C
, a destra.

)
Rilasciare il comando per fi ssare
la tendina copribagagli.

)
Srotolarla fi no al bloccaggio sul
montante del bagagliaio.








Rete di fissaggio per carichi
alti (Tourer)
Agganciata ai fi ssaggi specifi ci su-
periori e inferiori, permette di utiliz-
zare tutto il volume di carico, fi no al
tetto:


- dietro ai sedili posteriori (fi la 2)

- dietro ai sedili anteriori (fi la 1)
quando i sedili posteriori sono
ripiegati.
Quando si posiziona la rete, verifi -
care che le fi bbie delle cinghie siano
visibili dal bagagliaio; risulterà più
semplice allentarle o tenderle.

VI
106
ALLESTIMENTI

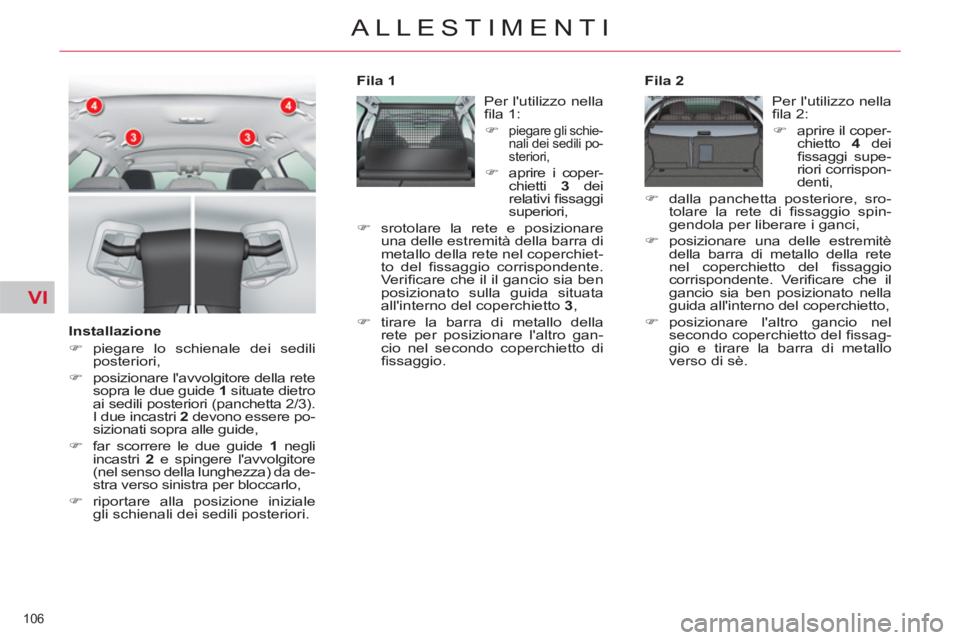

Installazione


)
piegare lo schienale dei sedili
posteriori,

)
posizionare l'avvolgitore della rete
sopra le due guide 1
situate dietro
ai sedili posteriori (panchetta 2/3).
I due incastri 2
devono essere po-
sizionati sopra alle guide,

)
far scorrere le due guide 1
negli
incastri 2
e spingere l'avvolgitore
(nel senso della lunghezza) da de-
stra verso sinistra per bloccarlo,

)
riportare alla posizione iniziale
gli schienali dei sedili posteriori.

Fila 1
Fila 2
Per l'utilizzo nella
fi la 1:


)

piegare gli schie-
nali dei sedili po-
steriori,
)
aprire i coper-
chietti 3
dei
relativi fi ssaggi
superiori,

)
srotolare la rete e posizionare
una delle estremità della barra di
metallo della rete nel coperchiet-
to del fi ssaggio corrispondente.
Ve r ifi care che il il gancio sia ben
posizionato sulla guida situata
all'interno del coperchietto 3
,

)
tirare la barra di metallo della
rete per posizionare l'altro gan-
cio nel secondo coperchietto di
fi ssaggio.
Per l'utilizzo nella
fi la 2:


)
aprire il coper-
chietto 4
dei
fi ssaggi supe-
riori corrispon-
denti,

)
dalla panchetta posteriore, sro-
tolare la rete di fi ssaggio spin-
gendola per liberare i ganci,

)
posizionare una delle estremitè
della barra di metallo della rete
nel coperchietto del fi ssaggio
corrispondente. Verifi care che il
gancio sia ben posizionato nella
guida all'interno del coperchietto,

)
posizionare l'altro gancio nel
secondo coperchietto del fi ssag-
gio e tirare la barra di metallo
verso di sè.

VII
107
SICUREZZA dei BAMBINI

*

La normativa sul trasporto dei bam-
bini è specifi ca per ogni Paese.
Consultare la legislazione vigente
nel proprio Paese.












GENERALITÀ SUI
SEGGIOLINI PER BAMBINI
La sicurezza dei bambini, che
CITROËN ha curato in particolar
modo sin dalla fase di progettazione
del veicolo, dipende anche dal modo
di utilizzo del veicolo.

Per viaggiare con la massima sicurezza,
rispettare le seguenti raccomandazioni:


- In conformità con la regolamen-
tazione europea, tutti i bambi-
ni di età inferiore ai 12 anni o
di statura inferiore a un metro
e cinquanta, devono essere
trasportati su seggiolini per
bambini omologati, adatti al
loro peso
, da collocare sui sedili
dotati di cinture di sicurezza o di
ancoraggi ISOFIX * ,

-

statisticamente, i sedili più sicuri
per il trasporto dei bambini sono
i sedili posteriori del veicolo,


- un bambino il cui peso è inferiore
a 9 kg, deve tassativamente essere
trasportato su un seggiolino in posi-
zione "schienale verso la strada" sia
anteriormente che posteriormente.


CITROËN
raccomanda
di tra-
sportare i bambini sui sedili
posteriori
del veicolo:


-
"con schienale verso la
strada"
fi no ai 2 anni di età,

- "nel senso di marcia"
a par-
tire dai 2 anni di età.

SEGGIOLINO PER BAMBINI
SUL SEDILE ANTERIORE


"Schienale verso la strada"

Quando un seggiolino per bambini
"con schienale verso la strada" viene
collocato sul sedile del passeggero
anteriore
, l'airbag del passeggero
deve tassativamente essere disatti-
vato, altrimenti il bambino rischia
ferite gravi o addirittura mortali in
caso di attivazione dell'airbag
.


"Nel senso di marcia"
Quando un seggiolino per bambini vie-
ne posizionato "nel senso di marcia"
sul sedile del passeggero anteriore
,
occorre regolare il sedile del veicolo
in posizione longitudinale intermedia,
con lo schienale verticale e lasciare
l'airbag del passeggero attivato.

Posizione longitudinale
intermedia

VII
!
108
SICUREZZA dei BAMBINI

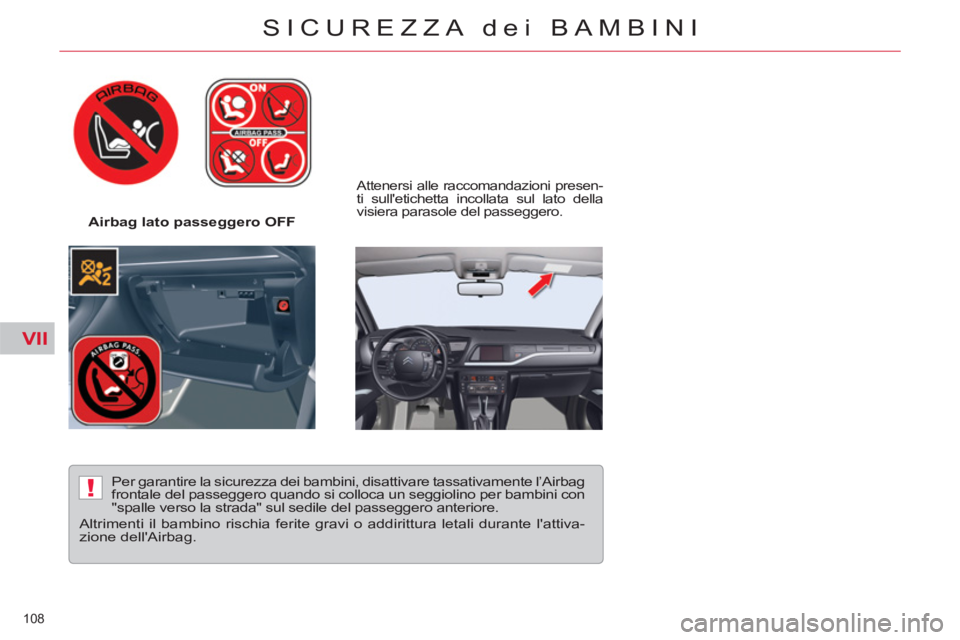

Airbag lato passeggero OFF


Attenersi alle raccomandazioni presen-ti sull'etichetta incollata sul lato della
visiera parasole del passeggero.


Per garantire la sicurezza dei bambini, disattivare tassativamente l’Airbag
frontale del passeggero quando si colloca un seggiolino per bambini con
"spalle verso la strada" sul sedile del passeggero anteriore.
Altrimenti il bambino rischia ferite gravi o addirittura letali durante l'attiva-
zione dell'Airbag.

VII
109
SICUREZZA dei BAMBINI

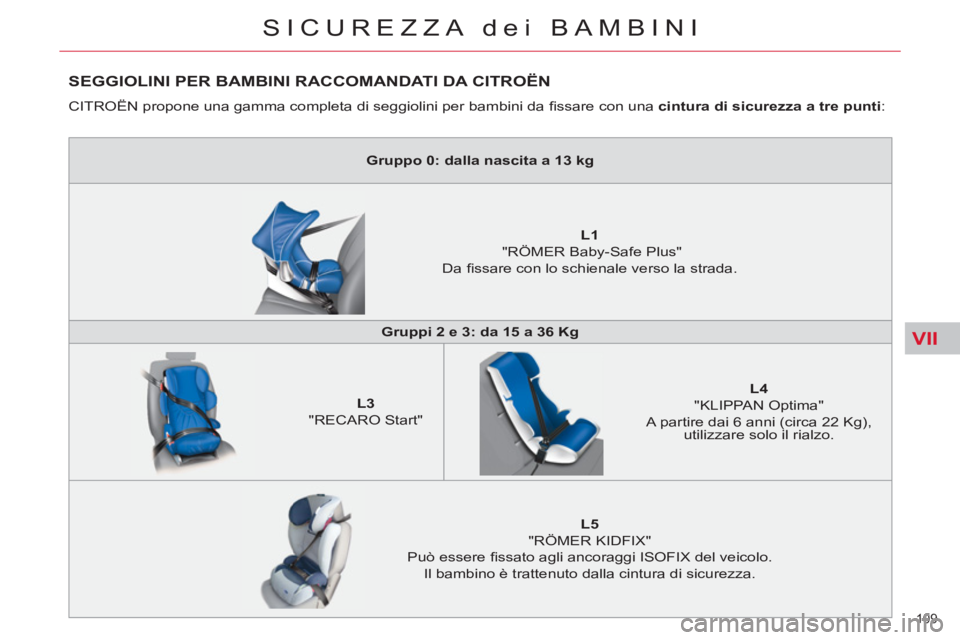

SEGGIOLINI PER BAMBINI RACCOMANDATI DA CITROËN

CITROËN propone una gamma completa di seggiolini per bambini da fi ssare con una cintura di sicurezza a tre punti
:


Gruppo 0: dalla nascita a 13 kg









L1

"RÖMER Baby-Safe Plus"
Da fi ssare con lo schienale verso la strada.


Gruppi 2 e 3: da 15 a 36 Kg








L3

"RECARO Start"






L4

"KLIPPAN Optima"
A partire dai 6 anni (circa 22 Kg),
utilizzare solo il rialzo.







L5

"RÖMER KIDFIX"
Può essere fi ssato agli ancoraggi ISOFIX del veicolo.
Il bambino è trattenuto dalla cintura di sicurezza.

VII
110
SICUREZZA dei BAMBINI

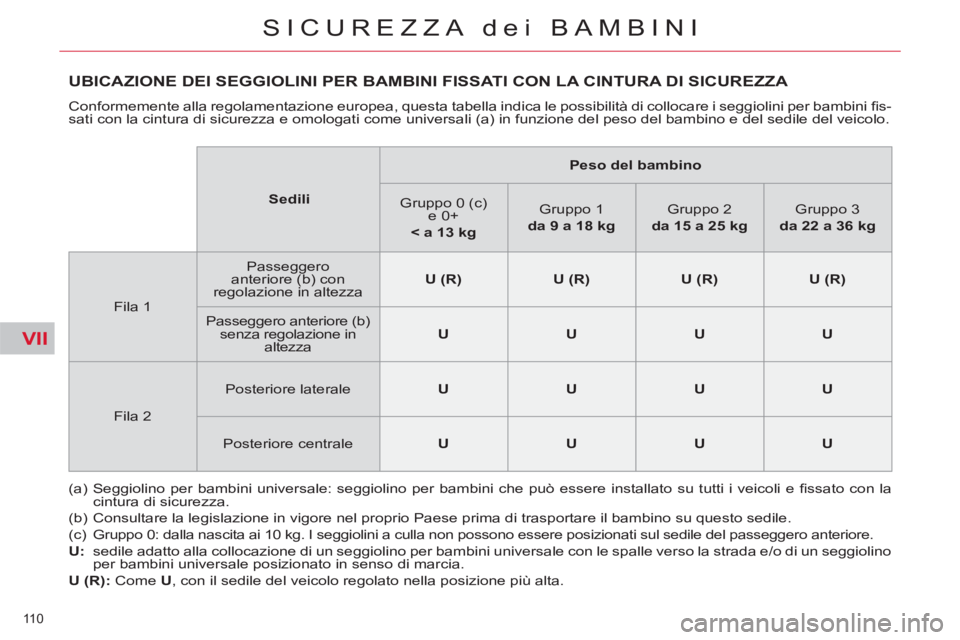

UBICAZIONE DEI SEGGIOLINI PER BAMBINI FISSATI CON LA CINTURA DI SICUREZZA

Conformemente alla regolamentazione europea, questa tabella indica le possibilità di collocare i seggiolini per bambini fi s-
sati con la cintura di sicurezza e omologati come universali (a) in funzione del peso del bambino e del sedile del veicolo.
(a) Seggiolino per bambini universale: seggiolino per bambini che può essere installato su tutti i veicoli e fi ssato con la
cintura di sicurezza.

(b) Consultare la legislazione in vigore nel proprio Paese prima di trasportare il bambino su questo sedile.
(c) Gruppo 0: dalla nascita ai 10 kg. I seggiolini a culla non possono essere posizionati sul sedile del passeggero anteriore.

U:
sedile adatto alla collocazione di un seggiolino per bambini universale con le spalle verso la strada e/o di un seggiolino
per bambini universale posizionato in senso di marcia.

U (R):
Come U
, con il sedile del veicolo regolato nella posizione più alta.
Sedili

Peso del bambino



Gruppo 0 (c)
e 0+
< a
13 kg


Gruppo 1
da 9 a 18 kg


Gruppo 2
da 15 a 25 kg


Gruppo 3
da 22 a 36 kg



Fila 1
Passeggero
anteriore (b) con
regolazione in altezza

U (R)



U (R)



U (R)



U (R)



Passeggero anteriore (b)
senza regolazione in
altezza

U



U



U



U



Fila 2
Posteriore laterale

U



U



U



U



Posteriore centrale

U



U



U



U
