2012 CITROEN C5 Libretti Di Uso E manutenzione (in Italian)

IV
79

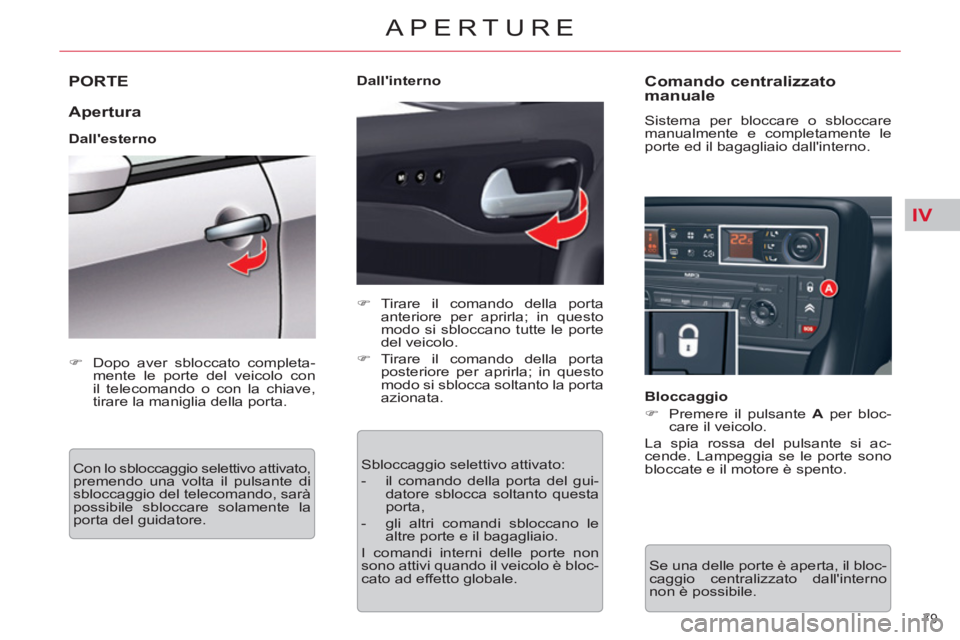

APERTURE











PORTE


Apertura


Dall'esterno
Con lo sbloccaggio selettivo attivato,
premendo una volta il pulsante di
sbloccaggio del telecomando, sarà
possibile sbloccare solamente la
porta del guidatore.

)
Tirare il comando della porta
anteriore per aprirla; in questo
modo si sbloccano tutte le porte
del veicolo.

)
Tirare il comando della porta
posteriore per aprirla; in questo
modo si sblocca soltanto la porta
azionata.


Sbloccaggio selettivo attivato:


- il comando della porta del gui-
datore sblocca soltanto questa
porta,

- gli altri comandi sbloccano le
altre porte e il bagagliaio.
I comandi interni delle porte non
sono attivi quando il veicolo è bloc-
cato ad effetto globale.












Comando centralizzato
manuale
Sistema per bloccare o sbloccare
manualmente e completamente le
porte ed il bagagliaio dall'interno.

Bloccaggio


)
Premere il pulsante A
per bloc-
care il veicolo.
La spia rossa del pulsante si ac-
cende. Lampeggia se le porte sono
bloccate e il motore è spento.
Se una delle porte è aperta, il bloc-
caggio centralizzato dall'interno
non è possibile.

)
Dopo aver sbloccato completa-
mente le porte del veicolo con
il telecomando o con la chiave,
tirare la maniglia della porta.



Dall'interno

IV
80
APERTURE

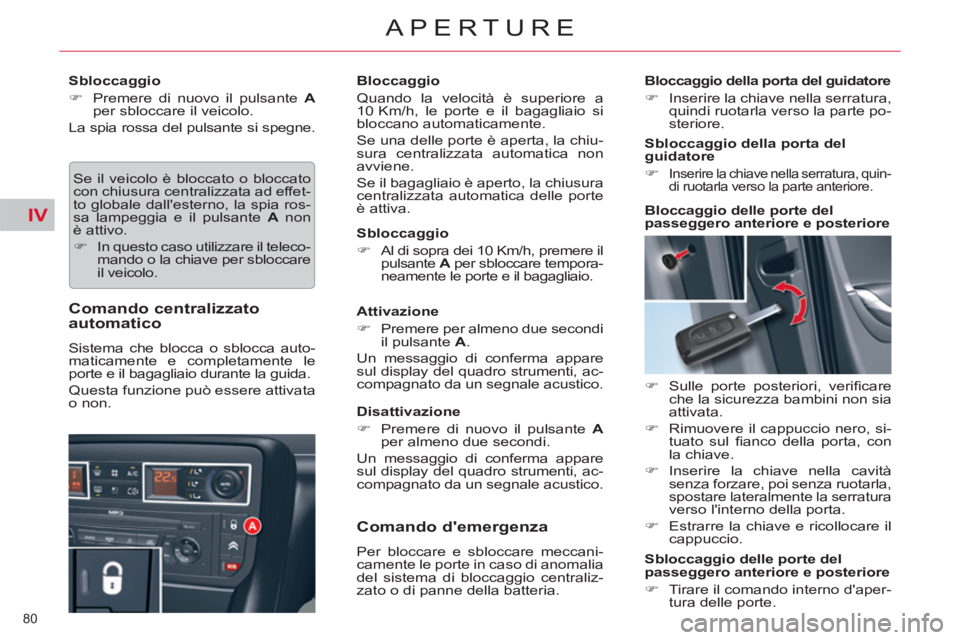

Sbloccaggio


)
Premere di nuovo il pulsante A

per sbloccare il veicolo.
La spia rossa del pulsante si spegne.
Se il veicolo è bloccato o bloccato
con chiusura centralizzata ad effet-
to globale dall'esterno, la spia ros-
sa lampeggia e il pulsante A
non
è attivo.


)
In questo caso utilizzare il teleco-
mando o la chiave per sbloccare
il veicolo.




Comando centralizzato
automatico
Sistema che blocca o sblocca auto-
maticamente e completamente le
porte e il bagagliaio durante la guida.
Questa funzione può essere attivata
o non.
Bloccaggio
Quando la velocità è superiore a
10 Km/h, le porte e il bagagliaio si
bloccano automaticamente.
Se una delle porte è aperta, la chiu-
sura centralizzata automatica non
avviene.
Se il bagagliaio è aperto, la chiusura
centralizzata automatica delle porte
è attiva.

Sbloccaggio


)
Al di sopra dei 10 Km/h, premere il
pulsante A
per sbloccare tempora-
neamente le porte e il bagagliaio.


Attivazione


)
Premere per almeno due secondi
il pulsante A
.
Un messaggio di conferma appare
sul display del quadro strumenti, ac-
compagnato da un segnale acustico.

Disattivazione


)
Premere di nuovo il pulsante A

per almeno due secondi.
Un messaggio di conferma appare
sul display del quadro strumenti, ac-
compagnato da un segnale acustico.








Comando d'emergenza

Per bloccare e sbloccare meccani-
camente le porte in caso di anomalia
del sistema di bloccaggio centraliz-
zato o di panne della batteria.

Bloccaggio della porta del guidatore



)
Inserire la chiave nella serratura,
quindi ruotarla verso la parte po-
steriore.


Sbloccaggio della porta del
guidatore


)

Inserire la chiave nella serratura, quin-
di ruotarla verso la parte anteriore.



Bloccaggio delle porte del
passeggero anteriore e posteriore


)
Sulle porte posteriori, verifi care
che la sicurezza bambini non sia
attivata.

)
Rimuovere il cappuccio nero, si-
tuato sul fi anco della porta, con
la chiave.

)
Inserire la chiave nella cavità
senza forzare, poi senza ruotarla,
spostare lateralmente la serratura verso l'interno della porta.

)
Estrarre la chiave e ricollocare il
cappuccio.


Sbloccaggio delle porte del
passeggero anteriore e posteriore


)
Tirare il comando interno d'aper-
tura delle porte.

IV
81
APERTURE

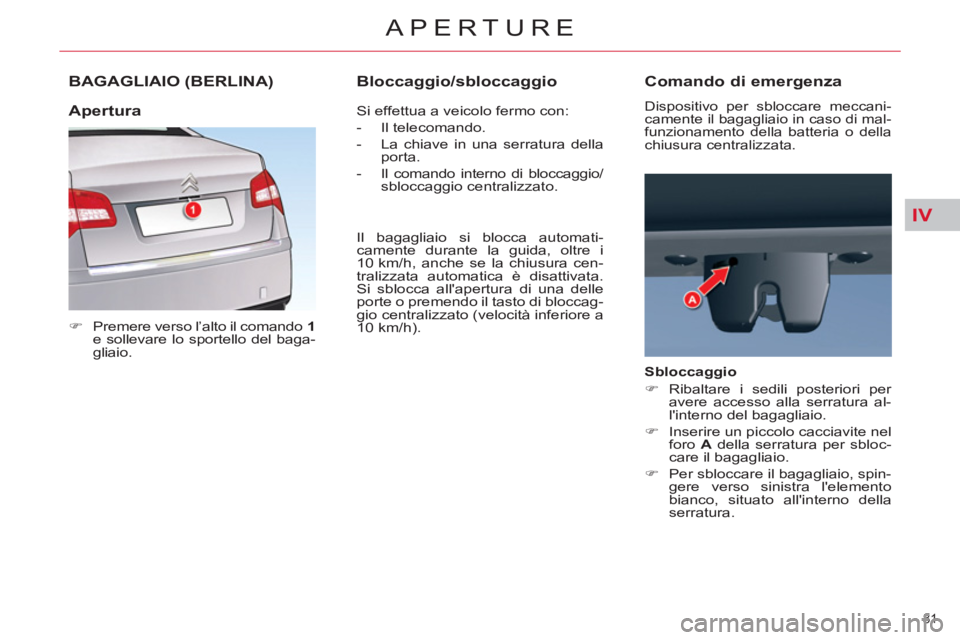

BAGAGLIAIO (BERLINA)



)
Premere verso l’alto il comando 1

e sollevare lo sportello del baga-
gliaio.
Si effettua a veicolo fermo con:


- Il telecomando.

- La chiave in una serratura della
porta.

- Il comando interno di bloccaggio/
sbloccaggio centralizzato.
Il bagagliaio si blocca automati-
camente durante la guida, oltre i
10 km/h, anche se la chiusura cen-
tralizzata automatica è disattivata.
Si sblocca all'apertura di una delle
porte o premendo il tasto di bloccag-
gio centralizzato (velocità inferiore a
10 km/h).


Apertura
Bloccaggio/sbloccaggio





Comando di emergenza
Dispositivo per sbloccare meccani-
camente il bagagliaio in caso di mal-
funzionamento della batteria o della
chiusura centralizzata.

Sbloccaggio


)
Ribaltare i sedili posteriori per
avere accesso alla serratura al-
l'interno del bagagliaio.

)
Inserire un piccolo cacciavite nel
foro A
della serratura per sbloc-
care il bagagliaio.

)
Per sbloccare il bagagliaio, spin-
gere verso sinistra l'elemento
bianco, situato all'interno della
serratura.

IV
82
APERTURE

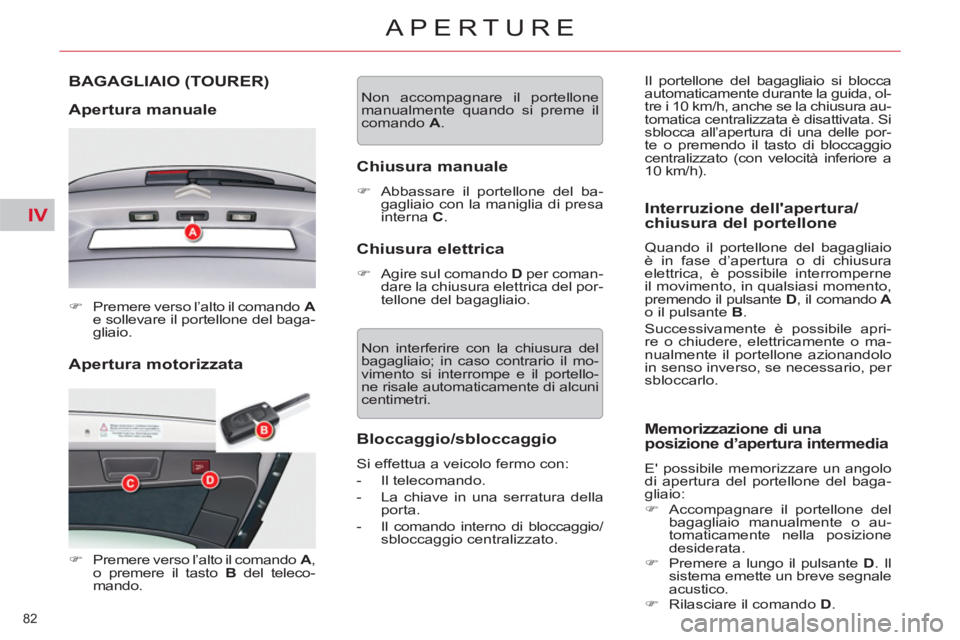

Apertura motorizzata






BAGAGLIAIO (TOURER)


Apertura manuale



)
Premere verso l’alto il comando A

e sollevare il portellone del baga-
gliaio.



)
Premere verso l’alto il comando A
,
o premere il tasto B
del teleco-
mando. Non accompagnare il portellone
manualmente quando si preme il
comando A
.


Chiusura manuale



)
Abbassare il portellone del ba-
gagliaio con la maniglia di presa
interna C
.



Chiusura elettrica



)
Agire sul comando D
per coman-
dare la chiusura elettrica del por-
tellone del bagagliaio.
Non interferire con la chiusura del
bagagliaio; in caso contrario il mo-
vimento si interrompe e il portello-
ne risale automaticamente di alcuni
centimetri.


Bloccaggio/sbloccaggio

Si effettua a veicolo fermo con:


- Il telecomando.

- La chiave in una serratura della
porta.

- Il comando interno di bloccaggio/
sbloccaggio centralizzato.


Interruzione dell'apertura/
chiusura del portellone
Quando il portellone del bagagliaio
è in fase d’apertura o di chiusura
elettrica, è possibile interromperne
il movimento, in qualsiasi momento,
premendo il pulsante D
, il comando A

o il pulsante B
.
Successivamente è possibile apri-
re o chiudere, elettricamente o ma-
nualmente il portellone azionandolo
in senso inverso, se necessario, per
sbloccarlo. Il portellone del bagagliaio si blocca
automaticamente durante la guida, ol-
tre i 10 km/h, anche se la chiusura au-
tomatica centralizzata è disattivata. Si
sblocca all’apertura di una delle por-
te o premendo il tasto di bloccaggio
centralizzato (con velocità inferiore a
10 km/h).

Memorizzazione di una
posizione d’apertura intermedia
E' possibile memorizzare un angolo
di apertura del portellone del baga-
gliaio:


)
Accompagnare il portellone del
bagagliaio manualmente o au-
tomaticamente nella posizione
desiderata.

)
Premere a lungo il pulsante D
. Il
sistema emette un breve segnale
acustico.

)
Rilasciare il comando D
.

IV
83
APERTURE

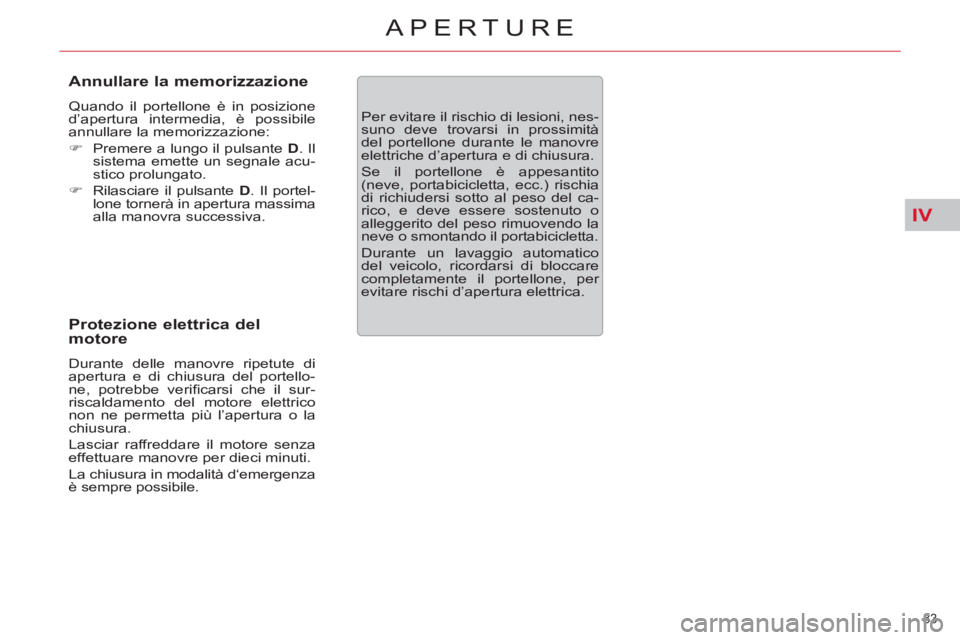

Annullare la memorizzazione

Quando il portellone è in posizione
d’apertura intermedia, è possibile
annullare la memorizzazione:


)
Premere a lungo il pulsante D
. Il
sistema emette un segnale acu-
stico prolungato.

)
Rilasciare il pulsante D
. Il portel-
lone tornerà in apertura massima
alla manovra successiva.



Protezione elettrica del
motore
Durante delle manovre ripetute di
apertura e di chiusura del portello-
ne, potrebbe verifi carsi che il sur-
riscaldamento del motore elettrico
non ne permetta più l’apertura o la
chiusura.
Lasciar raffreddare il motore senza
effettuare manovre per dieci minuti.
La chiusura in modalità d‘emergenza
è sempre possibile.
Per evitare il rischio di lesioni, nes-
suno deve trovarsi in prossimità
del portellone durante le manovre
elettriche d’apertura e di chiusura.
Se il portellone è appesantito

(neve, portabicicletta, ecc.) rischia
di richiudersi sotto al peso del ca-
rico, e deve essere sostenuto o
alleggerito
del peso rimuovendo la
neve o smontando il portabicicletta.
Durante un lavaggio automatico
del veicolo, ricordarsi
di bloccare
completamente
il portellone, per
evitare rischi d’apertura elettrica.

IV
84
APERTURE

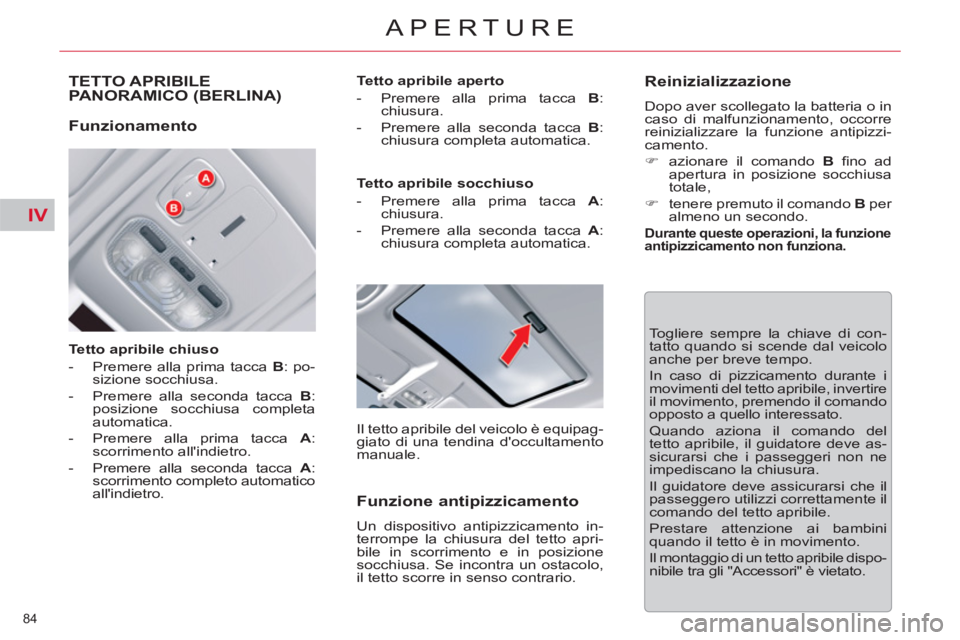

TETTO APRIBILE
PANORAMICO (BERLINA)

Tetto apribile chiuso


- Premere alla prima tacca B
: po-
sizione socchiusa.

- Premere alla seconda tacca B
:
posizione socchiusa completa
automatica.

- Premere alla prima tacca A
:
scorrimento all'indietro.

- Premere alla seconda tacca A
:
scorrimento completo automatico
all'indietro.

Tetto apribile aperto


- Premere alla prima tacca B
:
chiusura.

- Premere alla seconda tacca B
:
chiusura completa automatica.


Togliere sempre la chiave di con-
tatto quando si scende dal veicolo
anche
per breve tempo.
In caso di pizzicamento
durante i
movimenti del tetto apribile, invertire
il movimento, premendo il comando


opposto a quello
interessato.
Quando aziona il comando del
tetto apribile,
il guidatore deve as-
sicurarsi
che i passeggeri
non ne
impediscano
la chiusura.
Il guidatore deve assicurarsi
che il
passeggero utilizzi correttamente
il
comando del tetto apribile.
Prestare attenzione ai bambini
quando
il tetto è in movimento.

Il montaggio di
un tetto apribile
dispo-
nibile tra gli "Accessori"
è vietato.


Funzionamento


Tetto apribile socchiuso


- Premere alla prima tacca A
:
chiusura.

- Premere alla seconda tacca A
:
chiusura completa automatica.

Il tetto apribile del veicolo è equipag-
giato di una tendina d'occultamento
manuale.


Funzione antipizzicamento

Un dispositivo antipizzicamento in-
terrompe la chiusura del tetto apri-
bile in scorrimento e in posizione
socchiusa. Se incontra un ostacolo,
il tetto scorre in senso contrario.


Reinizializzazione

Dopo aver scollegato
la batteria o in
caso di malfunzionamento,
occorre
reinizializzare la funzione
antipizzi-
camento.


)
azionare il comando B
fi no ad
apertura in posizione socchiusa
totale,

)
tenere premuto il comando B
per
almeno un secondo.


Durante queste operazioni, la funzione
antipizzicamento non funziona.

IV
85
APERTURE

















TETTO PANORAMICO IN
VETRO (TOURER)
Questo dispositivo comprende una
superfi cie panoramica in vetro colo-
rato 1
per aumentare la luminosità e
la visibilità nell’abitacolo.
È equipaggiato di una tendina d'oc-
cultamento elettrica 2
per migliorare
il confort termico ed acustico.

Apertura



)
Premere il comando A
.
Una pressione alla prima tacca
per-
mette l’apertura per gradi.
Una pressione alla seconda tacca

permette l’apertura totale.
Non appena si rilascia il comando,
la tendina si ferma nella posizione
predefi nita più vicina (11 posizioni).


Chiusura



)
Premere il comando B
.
Una pressione alla prima tacca
per-
mette la chiusura per gradi.
Una pressione alla seconda tacca

permette la chiusura totale.
Non appena si rilascia il comando,
la tendina si ferma nella posizione
predefi nita più vicina (11 posizioni). Dopo aver ricollegato la batteria, in
caso di malfunzionamento durante il
movimento o appena dopo l’arresto,
reinizializzare l’antipizzicamento:


)
premere alla seconda tacca del
comando B
(chiusura totale),

)
attendere che la tendina sia in
posizione di chiusura completa,

)
premere il comando B
per almeno
tre secondi.
In caso di apertura intempestiva della
tendina durante la chiusura, e subito
dopo l’arresto della stessa:


)
Premere il comando B
fi no alla
chiusura completa della tendina
d'occultamento.

Durante queste operazioni, la fun-
zione antipizzicamento non è attiva.



In caso di pizzicamento
durante
l'azionamento della
tendina d'oc-
cultamento,
invertirne il movimento
premendo il comando interessato.
Quando aziona
il comando della
tendina,
il guidatore deve assicu-
rarsi
che nessuno ne
impedisca la
chiusura corretta.
Il guidatore deve
controllare che i

passeggeri utilizzino correttamente

la tendina d'occultamento.
Prestare attenzione
ai bambini du-
rante
le manovre della
tendina.


Funzione antipizzicamento

Quando la tendina d'occultamento
incontra un ostacolo durante la sua
apertura, si ferma e si riapre parzial-
mente.
Reinizializzare l’antipizzicamento
entro cinque secondi al massimo
dall’arresto della tendina:


)
premere il comando B
fi no alla
chiusura completa della tendina
(chiusura per tranche di pochi
centimetri).

TENDINA D'OCCULTAMENTO
ELETTRICA SEQUENZIALE

IV
!
86

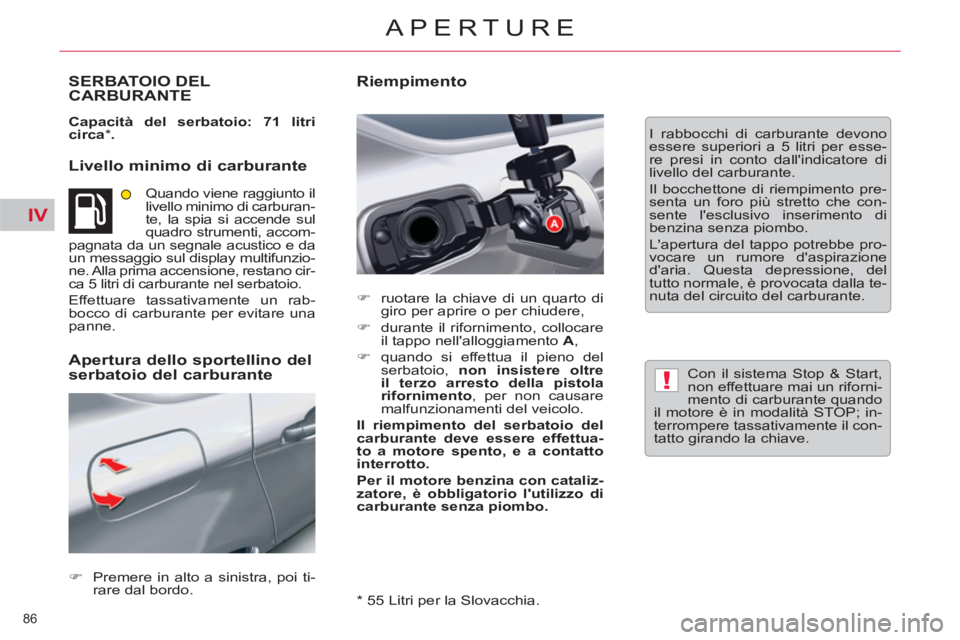

APERTURE


























SERBATOIO DEL
CARBURANTE

Capacità del serbatoio: 71 litri
circa

*
.



Livello minimo di carburante

Quando viene raggiunto il
livello minimo di carburan-
te, la spia si accende sul
quadro strumenti, accom-
pagnata da un segnale acustico e da
un messaggio sul display multifunzio-
ne. Alla prima accensione, restano cir-
ca 5 litri di carburante nel serbatoio.
Effettuare tassativamente un rab-
bocco di carburante per evitare una
panne.


)
Premere in alto a sinistra, poi ti-
rare dal bordo.


)
ruotare la chiave di un quarto di
giro per aprire o per chiudere,

)
durante il rifornimento, collocare
il tappo nell'alloggiamento A
,

)
quando si effettua il pieno del
serbatoio, non insistere oltre
il terzo arresto della pistola

rifornimento
, per non causare
malfunzionamenti del veicolo.

Il riempimento del serbatoio del
carburante deve essere effettua-
to a motore spento, e a contatto
interrotto.


Per il motore benzina con cataliz-
zatore, è obbligatorio l'utilizzo di
carburante senza piombo.



Apertura dello sportellino del
serbatoio del carburante
I rabbocchi di carburante devono
essere superiori a 5 litri per esse-
re presi in conto dall'indicatore di
livello del carburante.
Il bocchettone di riempimento pre-
senta un foro più stretto che con-
sente l'esclusivo inserimento di
benzina senza piombo.
L'apertura del tappo potrebbe pro-
vocare un rumore d'aspirazione
d'aria. Questa depressione, del
tutto normale, è provocata dalla te-
nuta del circuito del carburante.


Riempimento







Con il sistema Stop & Start,
non effettuare mai un riforni-
mento di carburante quando
il motore è in modalità STOP; in-
terrompere tassativamente il con-
tatto girando la chiave.

* 55 Litri per la Slovacchia.
