2012 CITROEN C5 Libretti Di Uso E manutenzione (in Italian)

V
95
VISIBILITÀ

Retromarcia
Inserendo la retromarcia mentre è in
funzione il tergicristallo anteriore, si
attiva quello posteriore.

Programmazione
L'attivazione delle funzioni si effet-
tua dal menu di confi gurazione del
display del quadro strumenti.
Questa funzione è attiva per default.











Lavacristallo anteriore e
lavafari


)
Tirare il comando del tergicristal-
lo verso di sé. Il lavacristallo e
poi il tergicristallo funzionano per
una durata limitata.

Se gli anabbaglianti sono accesi
,
anche i lavafari si accendono.













Funzionamento automatico
anteriore
Il tergicristallo anteriore funziona in
modo automatico, senza che il gui-
datore debba intervenire (grazie al
sensore di pioggia situato dietro al
retrovisore interno), adattando la
sua velocità all'intensità delle preci-
pitazioni.

Attivazione
L'attivazione viene realizzata ma-
nualmente dal guidatore spingendo
la leva A
nella posizione "AUTO"
.
L'attivazione è accompagnata da un
messaggio sul display del quadro
strumenti.
Disattivazione
E' realizzata manualmente dal guida-
tore portando la leva A
verso l'alto e
ricollocandola poi sulla posizione "0"
.

La disattivazione è accompagnata da
un messaggio sul display del quadro
strumenti.
Dopo ogni interruzione del contatto
superiore a un minuto, occorre riat-
tivare il funzionamento automatico,
con un impulso verso il basso alla
leva A
.

Anomalia di funzionamento
In caso di anomalia del funziona-
mento automatico, il tergicristallo
funzionerà in modo intermittente.
Far verifi care dalla rete CITROËN o
da un riparatore qualifi cato.
Non coprire il sensore di pioggia,
abbinato al sensore di luminosità
e situato al centro del parabrezza,
dietro al retrovisore interno.
In caso di lavaggio del veicolo in
impianto automatico, annullare il
funzionamento automatico del ter-
gicristallo.
In inverno, si consiglia di attendere
lo sbrinamento completo del para-
brezza prima di azionare il tergicri-
stallo automatico.

V

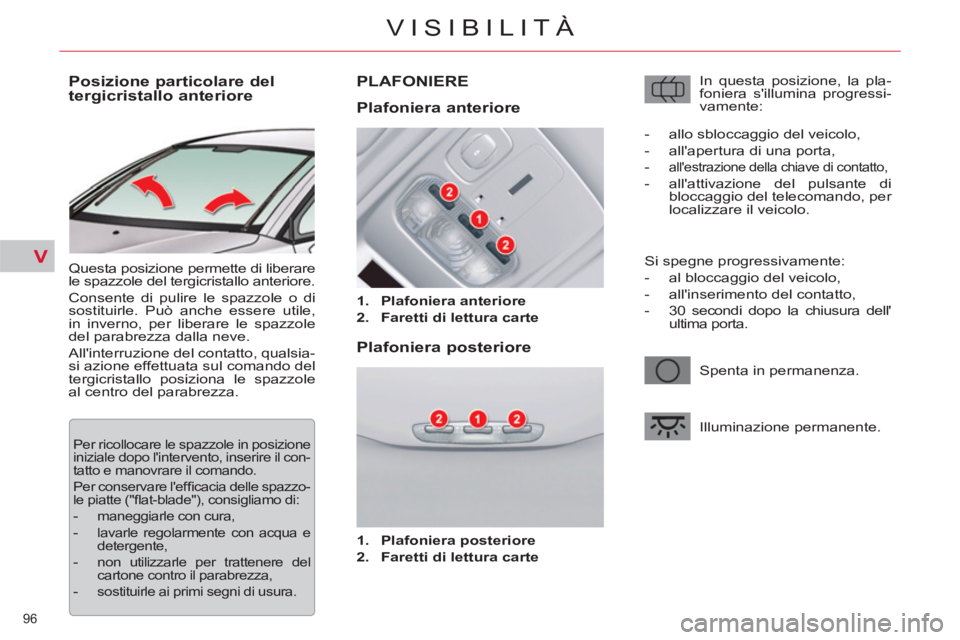

96
VISIBILITÀ









Posizione particolare del
tergicristallo anteriore
Questa posizione permette di liberare
le spazzole del tergicristallo anteriore.
Consente di pulire le spazzole o di
sostituirle. Può anche essere utile,
in inverno, per liberare le spazzole
del parabrezza dalla neve.
All'interruzione del contatto, qualsia-
si azione effettuata sul comando del
tergicristallo posiziona le spazzole
al centro del parabrezza.
Per ricollocare le spazzole in posizione
iniziale dopo l'intervento, inserire il con-
tatto e manovrare il comando.
Per conservare l'effi cacia delle spazzo-
le piatte ("fl at-blade"), consigliamo di:



- maneggiarle con cura,


- lavarle regolarmente con acqua e
detergente,

- non utilizzarle per trattenere del
cartone contro il parabrezza,

-
sostituirle ai primi segni di usura.
















PLAFONIERE



1.
Plafoniera anteriore


2.
Faretti di lettura carte




Plafoniera anteriore

Plafoniera posteriore



1.
Plafoniera posteriore


2.
Faretti di lettura carte

In questa posizione, la pla-
foniera s'illumina progressi-
vamente:
Spenta in permanenza.
Illuminazione permanente.

- allo sbloccaggio del veicolo,

- all'apertura di una porta,

-
all'estrazione della chiave di contatto,


- all'attivazione del pulsante di
bloccaggio del telecomando, per
localizzare il veicolo.
Si spegne progressivamente:


- al bloccaggio del veicolo,

- all'inserimento del contatto,

- 30 secondi dopo la chiusura dell'
ultima porta.

V

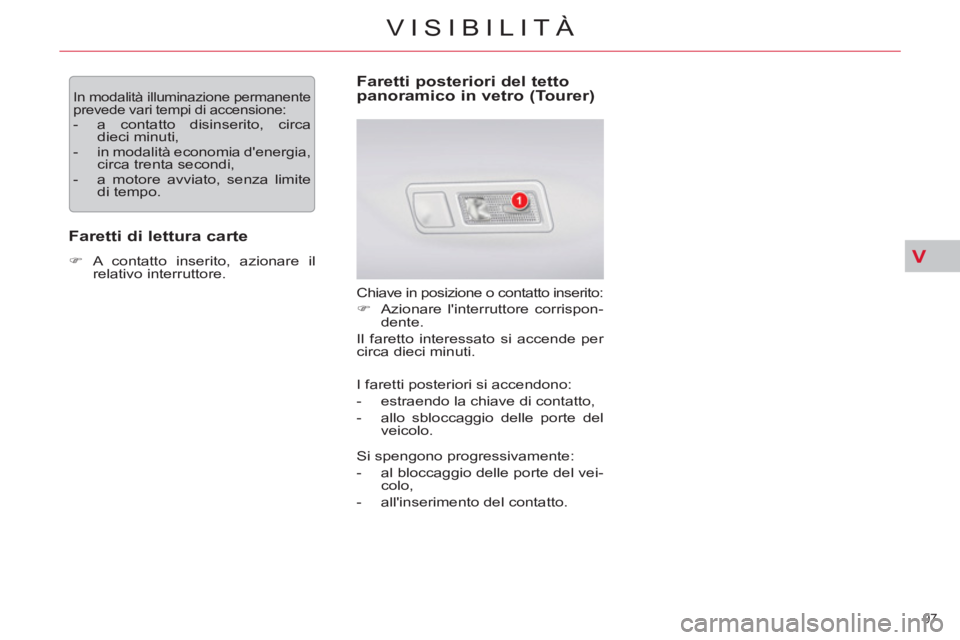

97
VISIBILITÀ
In modalità illuminazione permanente
prevede vari tempi di accensione:


- a contatto disinserito, circa
dieci minuti,

-
in modalità economia d'energia,
circa trenta secondi,

- a motore avviato, senza limite
di tempo.



Faretti di lettura carte



)
A contatto inserito, azionare il
relativo interruttore.



Faretti posteriori del tetto
panoramico in vetro (Tourer)
Chiave in posizione o contatto inserito:


)
Azionare l'interruttore corrispon-
dente.
Il faretto interessato si accende per
circa dieci minuti.
I faretti posteriori si accendono:


- estraendo la chiave di contatto,

- allo sbloccaggio delle porte del
veicolo.
Si spengono progressivamente:


- al bloccaggio delle porte del vei-
colo,

- all'inserimento del contatto.

V

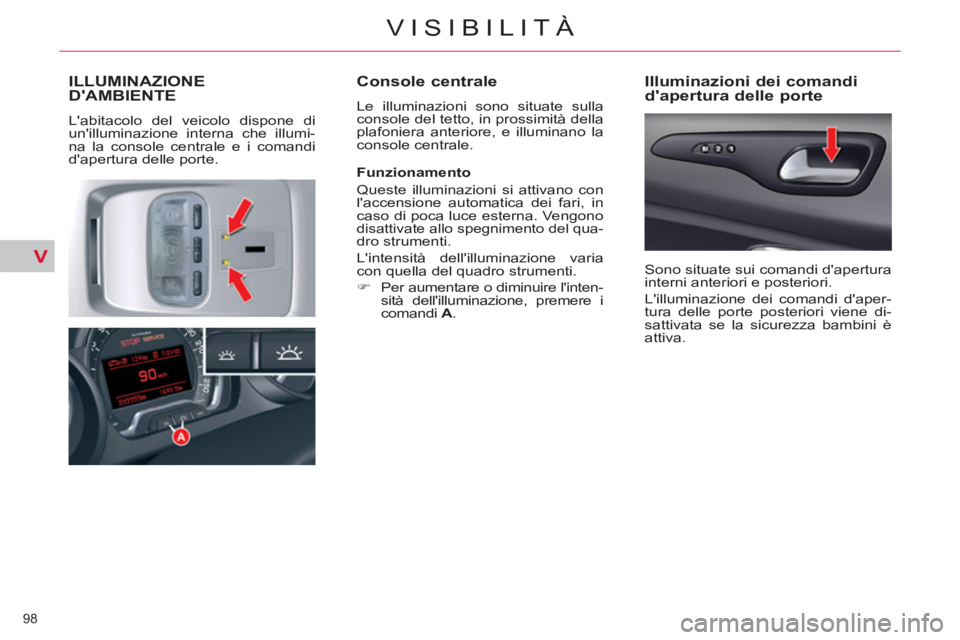

98
VISIBILITÀ











ILLUMINAZIONE
D'AMBIENTE
L'abitacolo del veicolo dispone di
un'illuminazione interna che illumi-
na la console centrale e i comandi
d'apertura delle porte.

Console centrale

Le illuminazioni sono situate sulla
console del tetto, in prossimità della
plafoniera anteriore, e illuminano la
console centrale.

Illuminazioni dei comandi
d'apertura delle porte

Funzionamento
Queste illuminazioni si attivano con
l'accensione automatica dei fari, in
caso di poca luce esterna. Vengono
disattivate allo spegnimento del qua-dro strumenti.
L'intensità dell'illuminazione varia
con quella del quadro strumenti.


)
Per aumentare o diminuire l'inten-
sità dell'illuminazione, premere i
comandi A
.

Sono situate sui comandi d'apertura
interni anteriori e posteriori.
L'illuminazione dei comandi d'aper-
tura delle porte posteriori viene di-
sattivata se la sicurezza bambini è
attiva.

V

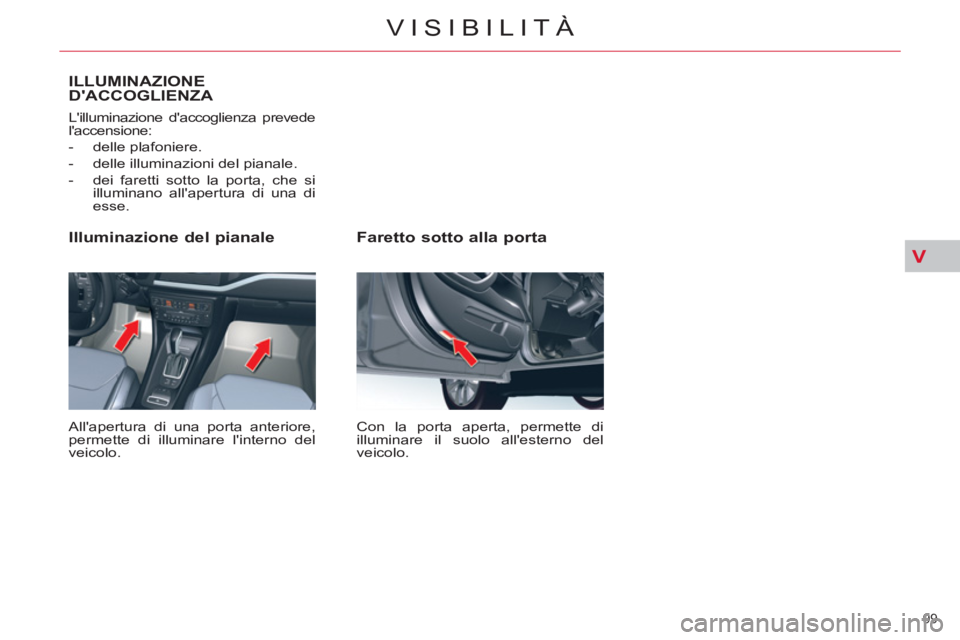

99
VISIBILITÀ

Faretto sotto alla porta

Con la porta aperta, permette di
illuminare il suolo all'esterno del
veicolo.


Illuminazione del pianale

All'apertura di una porta anteriore,
permette di illuminare l'interno del
veicolo.
L'illuminazione d'accoglienza prevede
l'accensione:


- delle plafoniere.

- delle illuminazioni del pianale.

- dei faretti sotto la porta, che si
illuminano all'apertura di una di
esse.


ILLUMINAZIONE
D'ACCOGLIENZA

VI
!

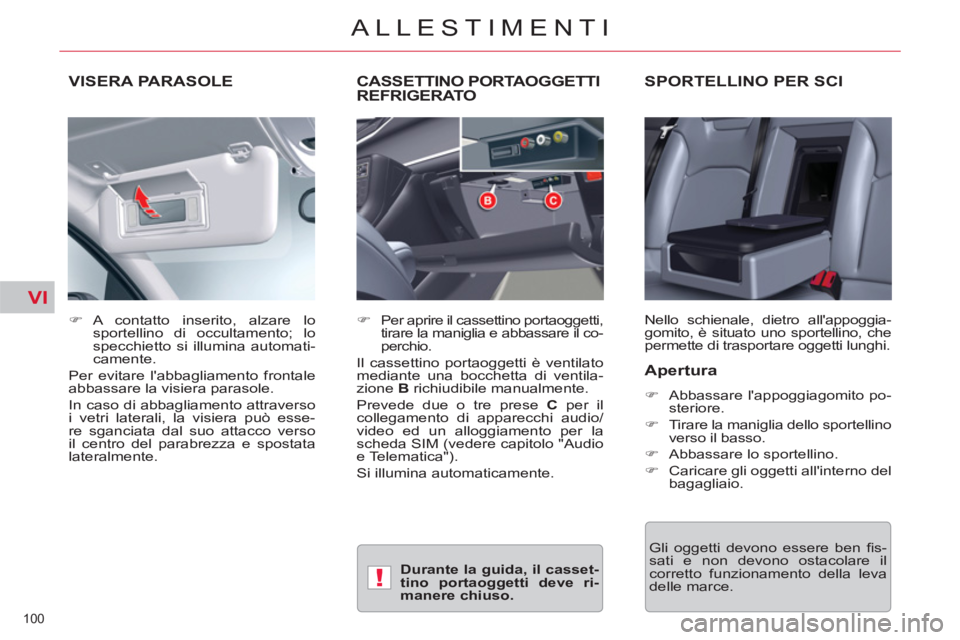

100
ALLESTIMENTI





VISERA PARASOLE




SPORTELLINO PER SCI

Nello schienale, dietro all'appoggia-
gomito, è situato uno sportellino, che
permette di trasportare oggetti lunghi.

)
A contatto inserito, alzare lo
sportellino di occultamento; lo
specchietto si illumina automati-
camente.
Per evitare l'abbagliamento frontale
abbassare la visiera parasole.
In caso di abbagliamento attraverso
i vetri laterali, la visiera può esse-
re sganciata dal suo attacco verso
il centro del parabrezza e spostata
lateralmente.





CASSETTINO PORTAOGGETTI
REFRIGERATO


)
Per aprire il cassettino portaoggetti,
tirare la maniglia e abbassare il co-
perchio.
Il cassettino portaoggetti è ventilato
mediante una bocchetta di ventila-
zione B
richiudibile manualmente.
Prevede due o tre prese C
per il
collegamento di apparecchi audio/
video ed un alloggiamento per la
scheda SIM (vedere capitolo "Audio
e Telematica").
Si illumina automaticamente.


Apertura



)
Abbassare l'appoggiagomito po-
steriore.

)
Tirare la maniglia dello sportellino
verso il basso.

)
Abbassare lo sportellino.

)
Caricare gli oggetti all'interno del
bagagliaio.

Gli oggetti devono essere ben fi s-
sati e non devono ostacolare il
corretto funzionamento della leva
delle marce.
Durante la guida, il casset-
tino portaoggetti deve ri-
manere chiuso.

VI

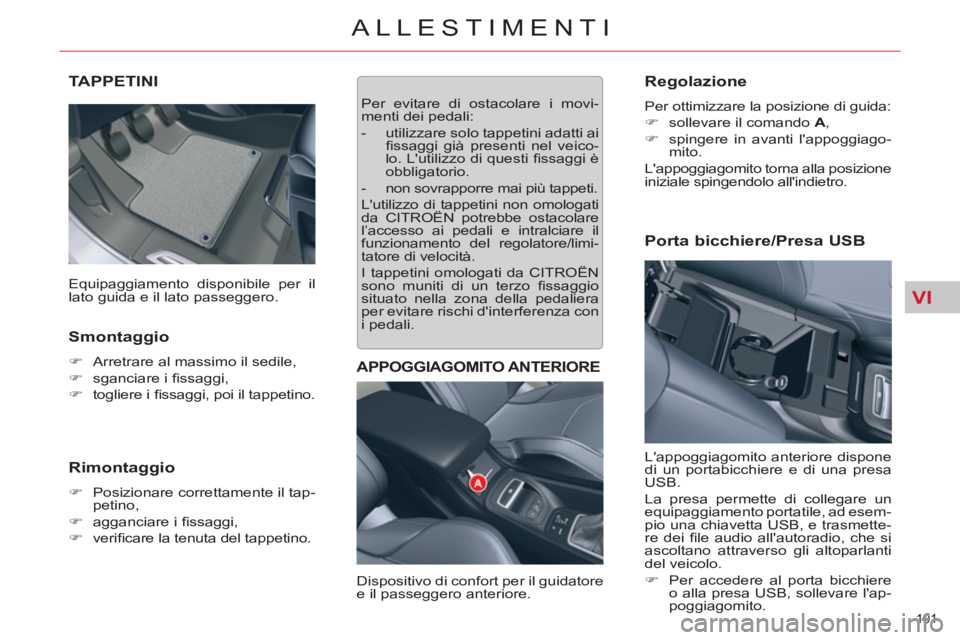

101
ALLESTIMENTI








TAPPETINI


Smontaggio



)
Arretrare al massimo il sedile,

)
sganciare i fi ssaggi,

)
togliere i fi ssaggi, poi il tappetino.



Rimontaggio



)
Posizionare correttamente il tap-
petino,

)
agganciare i fi ssaggi,

)
verifi care la tenuta del tappetino.
Per evitare di ostacolare i movi-
menti dei pedali:


- utilizzare solo tappetini adatti ai
fi ssaggi già presenti nel veico-
lo. L'utilizzo di questi fi ssaggi è
obbligatorio.

- non sovrapporre mai più tappeti.
L'utilizzo di tappetini non omologati
da CITROËN potrebbe ostacolare
l’accesso ai pedali e
intralciare il
funzionamento del regolatore/limi-
tatore di velocità.
I tappetini omologati da CITROËN
sono muniti di un terzo fi ssaggio

situato nella zona della pedaliera
per evitare rischi d'interferenza con
i pedali.














APPOGGIAGOMITO ANTERIORE

Dispositivo di confort per il guidatore
e il passeggero anteriore.

Regolazione

Per ottimizzare la posizione di guida:


)
sollevare il comando A
,

)
spingere in avanti l'appoggiago-
mito.
L'appoggiagomito torna alla posizione
iniziale spingendolo all'indietro.
L'appoggiagomito anteriore dispone
di un portabicchiere e di una presa
USB.
La presa permette di collegare un
equipaggiamento portatile, ad esem-
pio una chiavetta USB, e trasmette-
re dei fi le audio all'autoradio, che si
ascoltano attraverso gli altoparlanti
del veicolo.


)
Per accedere al porta bicchiere
o alla presa USB, sollevare l'ap-
poggiagomito.
Equipaggiamento disponibile per il
lato guida e il lato passeggero.

Porta bicchiere/Presa USB

VI

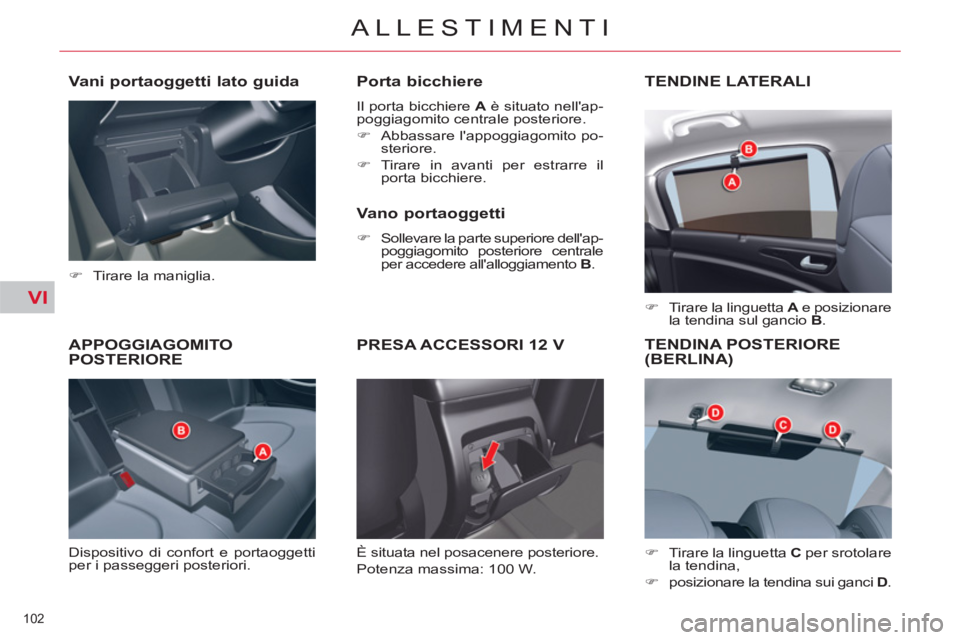

102
ALLESTIMENTI











APPOGGIAGOMITO
POSTERIORE
Dispositivo di confort e portaoggetti
per i passeggeri posteriori.

Porta bicchiere

Il porta bicchiere A
è situato nell'ap-
poggiagomito centrale posteriore.


)
Abbassare l'appoggiagomito po-
steriore.

)
Tirare in avanti per estrarre il
porta bicchiere.



Vano portaoggetti



)
Sollevare la parte superiore dell'ap-
poggiagomito posteriore centrale
per accedere all'alloggiamento B
.


PRESA ACCESSORI 12 V




TENDINE LATERALI



)
Tirare la linguetta A
e posizionare
la tendina sul gancio B
.

TENDINA POSTERIORE
(BERLINA)


)
Tirare la linguetta C
per srotolare
la tendina,

)
posizionare la tendina sui ganci D
.
È situata nel posacenere posteriore.
Potenza massima: 100 W.


Vani portaoggetti lato guida



)
Tirare la maniglia.
