2012 Alfa Romeo Giulietta Libretto Uso Manutenzione (in Italian)

13
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

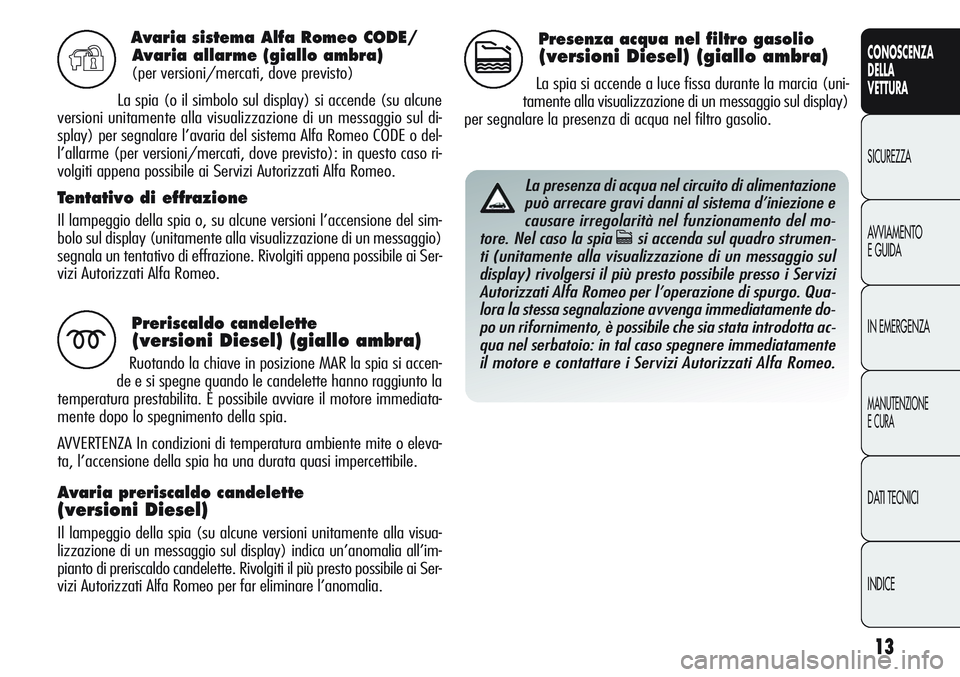

Avaria sistema Alfa Romeo CODE/
Avaria allarme (giallo ambra)
(per versioni/mercati, dove previsto)
La spia (o il simbolo sul display) si accende (su alcune
versioni unitamente alla visualizzazione di un messaggio sul di-
splay) per segnalare l’avaria del sistema Alfa Romeo CODE o del-
l’allarme (per versioni/mercati, dove previsto): in questo caso ri-
volgiti appena possibile ai Servizi Autorizzati Alfa Romeo.
Tentativo di effrazione
Il lampeggio della spia o, su alcune versioni l’accensione del sim-
bolo sul display (unitamente alla visualizzazione di un messaggio)
segnala un tentativo di effrazione. Rivolgiti appena possibile ai Ser-
vizi Autorizzati Alfa Romeo.
Y
Preriscaldo candelette
(versioni Diesel) (giallo ambra)
Ruotando la chiave in posizione MAR la spia si accen-
de e si spegne quando le candelette hanno raggiunto la
temperatura prestabilita. È possibile avviare il motore immediata-
mente dopo lo spegnimento della spia.
AVVERTENZA In condizioni di temperatura ambiente mite o eleva-
ta, l’accensione della spia ha una durata quasi impercettibile.
Avaria preriscaldo candelette
(versioni Diesel)
Il lampeggio della spia (su alcune versioni unitamente alla visua-
lizzazione di un messaggio sul display) indica un’anomalia all’im-
pianto di preriscaldo candelette. Rivolgiti il più presto possibile ai Ser-
vizi Autorizzati Alfa Romeo per far eliminare l’anomalia.
m
Presenza acqua nel filtro gasolio
(versioni Diesel) (giallo ambra)
La spia si accende a luce fissa durante la marcia (uni-
tamente alla visualizzazione di un messaggio sul display)
per segnalare la presenza di acqua nel filtro gasolio.c
La presenza di acqua nel circuito di alimentazione
può arrecare gravi danni al sistema d’iniezione e
causare irregolarità nel funzionamento del mo-
tore. Nel caso la spia
csi accenda sul quadro strumen-
ti (unitamente alla visualizzazione di un messaggio sul
display) rivolgersi il più presto possibile presso i Servizi
Autorizzati Alfa Romeo per l’operazione di spurgo. Qua-
lora la stessa segnalazione avvenga immediatamente do-
po un rifornimento, è possibile che sia stata introdotta ac-
qua nel serbatoio: in tal caso spegnere immediatamente
il motore e contattare i Servizi Autorizzati Alfa Romeo.

14
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

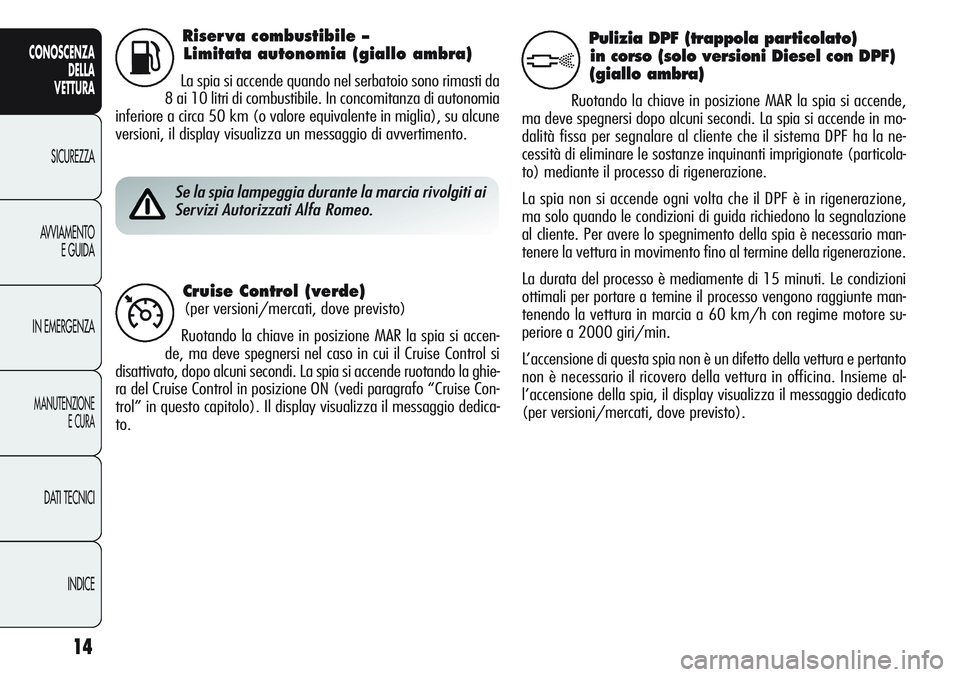

Riser va combustibile –
Limitata autonomia (giallo ambra)
La spia si accende quando nel serbatoio sono rimasti da
8 ai 10 litri di combustibile. In concomitanza di autonomia
inferiore a circa 50 km (o valore equivalente in miglia), su alcune
versioni, il display visualizza un messaggio di avvertimento.K
Se la spia lampeggia durante la marcia rivolgiti ai
Servizi Autorizzati Alfa Romeo.
Cruise Control (verde)
(per versioni/mercati, dove previsto)
Ruotando la chiave in posizione MAR la spia si accen-
de, ma deve spegnersi nel caso in cui il Cruise Control si
disattivato, dopo alcuni secondi. La spia si accende ruotando la ghie-
ra del Cruise Control in posizione ON (vedi paragrafo “Cruise Con-
trol” in questo capitolo). Il display visualizza il messaggio dedica-
to.Ü
Pulizia DPF (trappola particolato)
in corso (solo versioni Diesel con DPF)
(giallo ambra)
Ruotando la chiave in posizione MAR la spia si accende,
ma deve spegnersi dopo alcuni secondi. La spia si accende in mo-
dalità fissa per segnalare al cliente che il sistema DPF ha la ne-
cessità di eliminare le sostanze inquinanti imprigionate (particola-
to) mediante il processo di rigenerazione.
La spia non si accende ogni volta che il DPF è in rigenerazione,
ma solo quando le condizioni di guida richiedono la segnalazione
al cliente. Per avere lo spegnimento della spia è necessario man-
tenere la vettura in movimento fino al termine della rigenerazione.
La durata del processo è mediamente di 15 minuti. Le condizioni
ottimali per portare a temine il processo vengono raggiunte man-
tenendo la vettura in marcia a 60 km/h con regime motore su-
periore a 2000 giri/min.
L’accensione di questa spia non è un difetto della vettura e pertanto
non è necessario il ricovero della vettura in officina. Insieme al-
l’accensione della spia, il display visualizza il messaggio dedicato
(per versioni/mercati, dove previsto).
h

15
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
Velocità limite superata (rossa)
(per versioni/mercati, dove previsto)
La spia (per versioni/mercati, dove previsto) si accen-
de quando viene superata la velocità di 120 km/h.
Quando la vettura supera il valore di velocità limite impostato da
Menu di Setup (ad esempio 120 km/h) su alcune versioni viene
visualizzato un messaggio ed un simbolo sul display e viene emes-
sa una segnalazione acustica.
X
La velocità di marcia deve essere sempre adeguata
alla situazione del traffico, alle condizioni atmo-
sferiche e attenendosi alle leggi vigenti sulla cir-
colazione stradale. Si segnala inoltre che è possibile spe-
gnere il motore anche con spia DPF accesa; ripetute in-
terruzioni del processo di rigenerazione potrebbero però
causare un degrado precoce dell’olio motore. Per questo
motivo è sempre consigliato attendere lo spegnimento
della spia prima di spegnere il motore seguendo le indi-
cazioni sopra riportate. Non è consigliabile completare
la rigenerazione del DPF con vettura ferma.Avaria generica (giallo ambra)
(per versioni/mercati, dove previsto)
La spia si accende in concomitanza dei seguenti eventi. In
questi casi rivolgiti il più presto possibile ai Servizi Autorizzati
Alfa Romeo per far eliminare l’anomalia.
Avaria luci esterne
Vedere quanto descritto per la spia 6.
Avaria luci stop
Vedere quanto descritto per “Avaria luci stop”.
Blocco combustibile
La spia si accende quando l’interruttore inerziale blocco combusti-
bile interviene. Il display visualizza il messaggio dedicato.
Avaria Start&Stop
(per versioni/mercati, dove previsto)
La spia si accende quando viene rilevata un’anomalia al sistema
Start&Stop.
Avaria sensore pioggia
(per versioni/mercati, dove previsto)
La spia si accende quando viene rilevata un’anomalia al sensore
pioggia.
è

16
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
Avaria sensori di parcheggio
(per versioni/mercati, dove previsto)
Vedere quanto descritto per la spia
t.
Avaria sensore crepuscolare
(per versioni/mercati, dove previsto)
La spia si accende quando viene rilevata un’anomalia al sensore
crepuscolare.
Avaria luci adattive AFS
(per versioni/mercati, dove previsto)
La spia si accende quando viene rilevata una anomalia alle luci
adattive AFS (vedi paragrafo “Luci adattive AFS” in questo capi-
tolo). Il display visualizza il messaggio dedicato.
Avaria sistema antipizzicamento
La spia si accende quando viene rilevata un’anomalia al sistema
antipizzicamento degli alzacristalli. Il display visualizza il messag-
gio dedicato.
Avaria sensore pressione olio motore
La spia si accende quando viene rilevata un’anomalia al sensore
pressione olio motore. Il display visualizza il messaggio dedicato.
Luci retronebbia (giallo ambra)
La spia si accende quando vengono accese le luci re-
tronebbia. Con luci inserite si illumina inoltre il LED ubi-
cato sopra il pulsante
4.
4
Luci fendinebbia (verde)
La spia si accende quando vengono accese le luci fen-
dinebbia. Con luci inserite si illumina inoltre il LED ubi-
cato sopra il pulsante
5.
5
Luci di posizione (verde)
La spia si accende quando vengono accese le luci di po-
sizione.
Follow me home (verde)
La spia si accende (unitamente alla visualizzazione di un messaggio
sul display) quando viene utilizzato questo dispositivo (vedi para-
grafo “Dispositivo Follow me home” in questo capitolo).
3

17
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

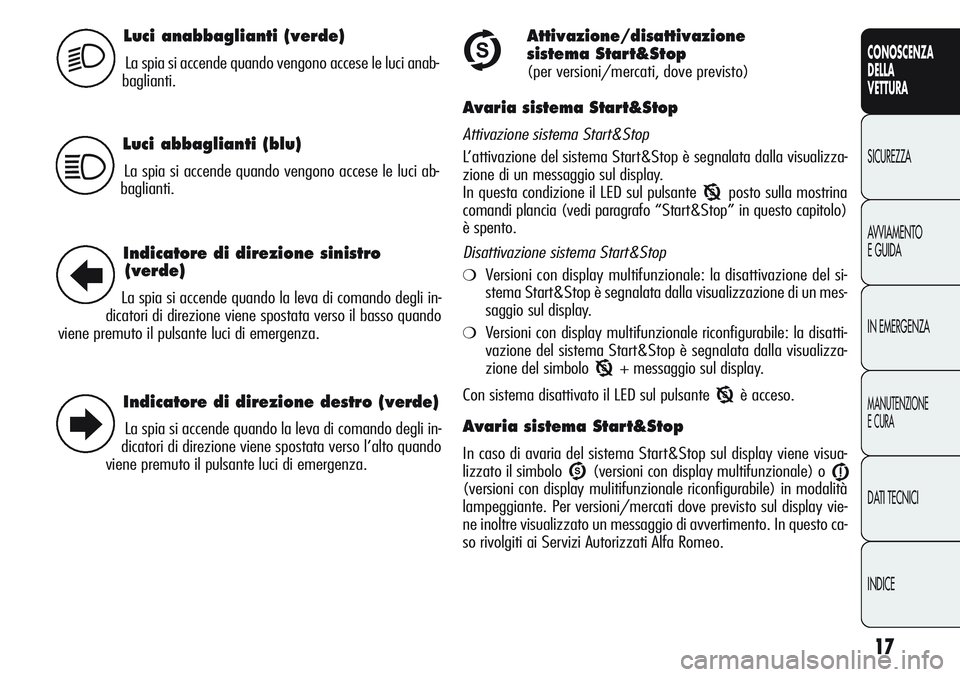

Luci anabbaglianti (verde)
La spia si accende quando vengono accese le luci anab-
baglianti.2U
Luci abbaglianti (blu)
La spia si accende quando vengono accese le luci ab-
baglianti.1
Indicatore di direzione sinistro
(verde)
La spia si accende quando la leva di comando degli in-
dicatori di direzione viene spostata verso il basso quando
viene premuto il pulsante luci di emergenza.
Indicatore di direzione destro (verde)
La spia si accende quando la leva di comando degli in-
dicatori di direzione viene spostata verso l’alto quando
viene premuto il pulsante luci di emergenza.
R
E
Attivazione/disattivazione
sistema Start&Stop
(per versioni/mercati, dove previsto)
Avaria sistema Start&Stop
Attivazione sistema Start&Stop
L’attivazione del sistema Start&Stop è segnalata dalla visualizza-
zione di un messaggio sul display.
In questa condizione il LED sul pulsante
Tposto sulla mostrina
comandi plancia (vedi paragrafo “Start&Stop” in questo capitolo)
è spento.
Disattivazione sistema Start&Stop
❍Versioni con display multifunzionale: la disattivazione del si-
stema Start&Stop è segnalata dalla visualizzazione di un mes-
saggio sul display.
❍Versioni con display multifunzionale riconfigurabile: la disatti-
vazione del sistema Start&Stop è segnalata dalla visualizza-
zione del simbolo
T+ messaggio sul display.
Con sistema disattivato il LED sul pulsante
Tè acceso.
Avaria sistema Start&Stop
In caso di avaria del sistema Start&Stop sul display viene visua-
lizzato il simbolo
U(versioni con display multifunzionale) oj
(versioni con display mulitifunzionale riconfigurabile) in modalità
lampeggiante. Per versioni/mercati dove previsto sul display vie-
ne inoltre visualizzato un messaggio di avvertimento. In questo ca-
so rivolgiti ai Servizi Autorizzati Alfa Romeo.

Bagagliaio aperto
Su alcune versioni viene visualizzato un messaggio +
simbolo sul display quando il bagagliaio è aperto.
18
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
Possibile presenza ghiaccio su
strada
Sulle versioni dotate di “Display multifunzionale ricon-
figurabile” viene visualizzato un messaggio + simbolo sul display
quando la temperatura esterna è inferiore o uguale a 3°C.
Sulle versioni dotate di “Display multifunzionale” viene visualiz-
zato solo il messaggio dedicato.
AVVERTENZA In caso di avaria al sensore temperatura esterna, sul
display vengono visualizzati dei trattini al posto del valore.
√
Blocco combustibile
Su alcune versioni viene visualizzato un messaggio + sim-
bolo sul display in caso di intervento del blocco combustibi-
le. Per la procedura di riattivazione del sistema blocco combustibile
vedi paragrafo “Sistema blocco combustibile” in questo capitolo.s
Avaria luci esterne
Su alcune versioni viene visualizzato un messaggio
+ simbolo sul display quando viene rilevata un’anomalia
ad una delle seguenti luci:
– luci diurne (DRL)
– luci di posizione
– luci di direzione
– luci retronebbia
– luci targa.
L’anomalia riferita a queste lampade potrebbe essere: la bruciatu-
ra di una o più lampade, la bruciatura del relativo fusibile di pro-
tezione o l’interruzione del collegamento elettrico.W
R
Cofano motore aperto
Su alcune versioni viene visualizzato un messaggio +
simbolo sul display quando il cofano motore è aperto.
S

19
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
Avaria sensore crepuscolare
(per versioni/mercati, dove previsto)
Su alcune versioni viene visualizzato un messaggio +
simbolo sul display in caso di avaria del sensore crepuscolare.1
Avaria sensori parcheggio
(per versioni/mercati, dove previsto)
Su alcune versioni viene visualizzato un messaggio + sim-
bolo sul display in caso di avaria dei sensori di parcheggio.
Avaria sensore pioggia
(per versioni/mercati, dove previsto)
Su alcune versioni viene visualizzato un messaggio + sim-
bolo sul display in caso di avaria del sensore pioggia.u
t
Avaria luci stop
Su alcune versioni viene visualizzato un messaggio
+ simbolo sul display quando viene rilevata un’anoma-
lia alle luci di arresto (stop). L’anomalia potrebbe essere dovuta al-
la bruciatura della lampada, la bruciatura del relativo fusibile di pro-
tezione o l’interruzione del collegamento elettrico.TVisualizzazione selezione modalità di guida
(Sistema “Alfa DNA”)
(per versioni/mercati, dove previsto)
Sulle versioni dotate di “Display multifunzionale riconfigurabile”
viene visualizzato un messaggio + simbolo relativo all’inserimen-
to della modalità di guida “DYNAMIC”, “NORMAL” o
“ALL WEATHER”. Quando una delle modalità di guida non è di-
sponibile sul display viene visualizzato un messaggio di avverti-
mento.
Sulle versioni dotate di “Display multifunzionale” viene invece vi-
sualizzata una lettera (d oppure a) relativa alla modalità di guida
inserita ed un messaggio dedicato.

20
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

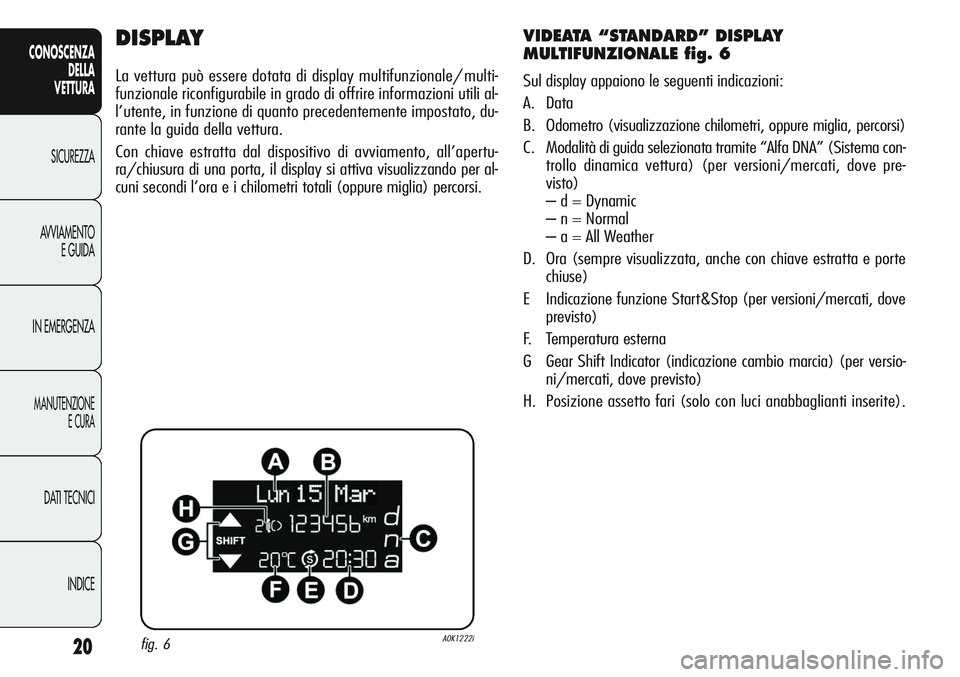

DISPLAY
La vettura può essere dotata di display multifunzionale/ multi-
funzionale riconfigurabile in grado di offrire informazioni utili al-
l’utente, in funzione di quanto precedentemente impostato, du-
rante la guida della vettura.
Con chiave estratta dal dispositivo di avviamento, all’apertu-
ra/chiusura di una porta, il display si attiva visualizzando per al-
cuni secondi l’ora e i chilometri totali (oppure miglia) percorsi.
VIDEATA “STANDARD” DISPLAY
MULTIFUNZIONALE fig. 6
Sul display appaiono le seguenti indicazioni:
A. Data
B. Odometro (visualizzazione chilometri, oppure miglia, percorsi)
C. Modalità di guida selezionata tramite “Alfa DNA” (Sistema con-
trollo dinamica vettura) (per versioni/mercati, dove pre-
visto)
– d = Dynamic
– n = Normal
– a = All Weather
D. Ora (sempre visualizzata, anche con chiave estratta e porte
chiuse)
E Indicazione funzione Start&Stop (per versioni/mercati, dove
previsto)
F. Temperatura esterna
G Gear Shift Indicator (indicazione cambio marcia) (per versio-
ni/mercati, dove previsto)
H. Posizione assetto fari (solo con luci anabbaglianti inserite).
fig. 6A0K1222i
