2012 Alfa Romeo Giulietta Libretto Uso Manutenzione (in Italian)

197
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

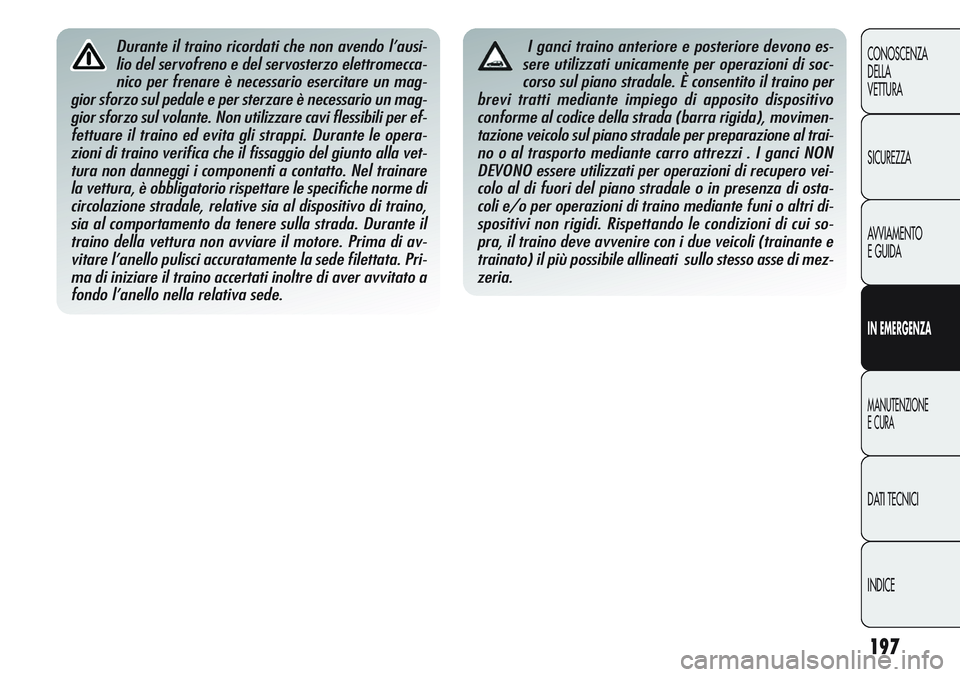

Durante il traino ricordati che non avendo l’ausi-
lio del servofreno e del servosterzo elettromecca-
nico per frenare è necessario esercitare un mag-
gior sforzo sul pedale e per sterzare è necessario un mag-
gior sforzo sul volante. Non utilizzare cavi flessibili per ef-
fettuare il traino ed evita gli strappi. Durante le opera-
zioni di traino verifica che il fissaggio del giunto alla vet-
tura non danneggi i componenti a contatto. Nel trainare
la vettura, è obbligatorio rispettare le specifiche norme di
circolazione stradale, relative sia al dispositivo di traino,
sia al comportamento da tenere sulla strada. Durante il
traino della vettura non avviare il motore. Prima di av-
vitare l’anello pulisci accuratamente la sede filettata. Pri-
ma di iniziare il traino accertati inoltre di aver avvitato a
fondo l’anello nella relativa sede.I ganci traino anteriore e posteriore devono es-
sere utilizzati unicamente per operazioni di soc-
corso sul piano stradale. È consentito il traino per
brevi tratti mediante impiego di apposito dispositivo
conforme al codice della strada (barra rigida), movimen-
tazione veicolo sul piano stradale per preparazione al trai-
no o al trasporto mediante carro attrezzi . I ganci NON
DEVONO essere utilizzati per operazioni di recupero vei-
colo al di fuori del piano stradale o in presenza di osta-
coli e/o per operazioni di traino mediante funi o altri di-
spositivi non rigidi. Rispettando le condizioni di cui so-
pra, il traino deve avvenire con i due veicoli (trainante e
trainato) il più possibile allineati sullo stesso asse di mez-
zeria.

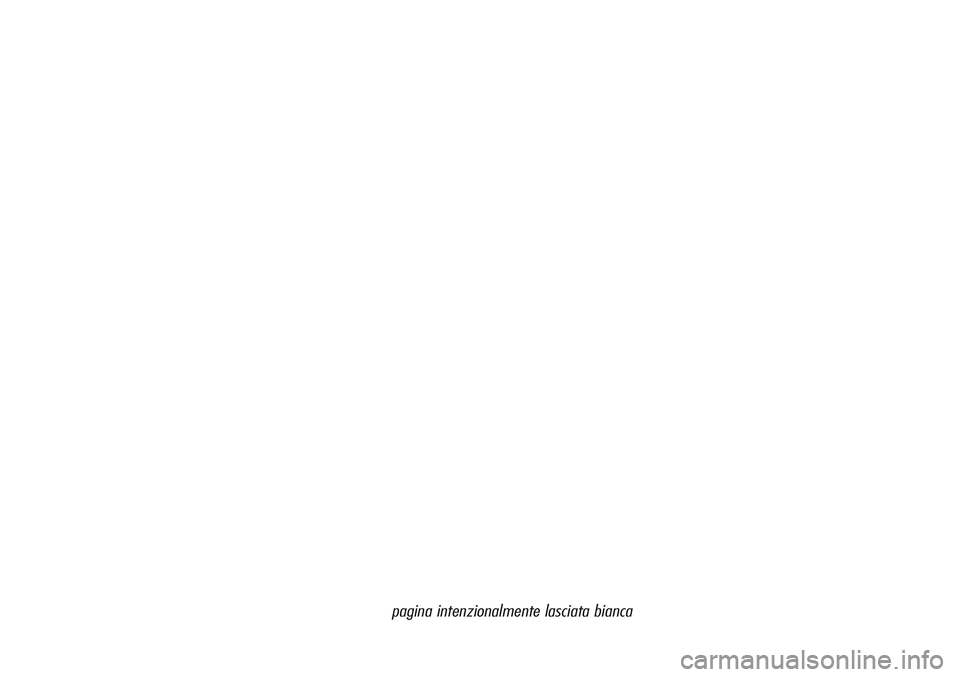

pagina intenzionalmente lasciata bianca

199
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
EGUIDA
IN EMERGENZA
MANUTENZIONE
ECURA
DATI TECNICI
INDICE
MANUTENZIONE E CURA
AVVERTENZE
❍A 2000 km dalla scadenza della manutenzione il display vi-
sualizza un messaggio.
❍I tagliandi di Manutenzione Programmata sono prescritti dal
Costruttore. La mancata esecuzione degli stessi può compor-
tare la decadenza della garanzia.
❍Ti consigliamo di segnalare ai Servizi Autorizzati Alfa Romeo
eventuali piccole anomalie di funzionamento, senza attende-
re l’esecuzione del prossimo tagliando.
MANUTENZIONE PROGRAMMATA
Una corretta manutenzione è determinante per garantire alla vet-
tura una lunga vita in condizioni ottimali.
Per questo Alfa Romeo ha predisposto una serie di controlli e di
interventi di manutenzione ogni 30.000 chilometri (versioni 1.4
benzina) oppure ogni 35.000 (versioni 1750 Turbo Benzina e ver-
sioni diesel).
Prima dei 30.000/35.000 km, e successivamente, tra un ta-
gliando e l’altro, è comunque sempre necessario fare attenzione
a quanto descritto sul Piano Manutenzione Programmata (es. ve-
rifica periodicamente il livello dei liquidi, la pressione dei pneuma-
tici, ecc...).
Il servizio di Manutenzione Programmata viene effettuato dai
Servizi Autorizzati Alfa Romeo a tempi prefissati. Se durante l’ef-
fettuazione di ciascun intervento, oltre alle operazioni previste, si
dovesse presentare la necessità di ulteriori sostituzioni o riparazioni,
queste potranno venire eseguite solo con il tuo esplicito accordo.
Se usi frequentemente la vettura per il traino di rimorchi, riduci l’in-
tervallo tra una manutenzione programmata e l’altra.

200
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
ECURA
DATI TECNICI
INDICE

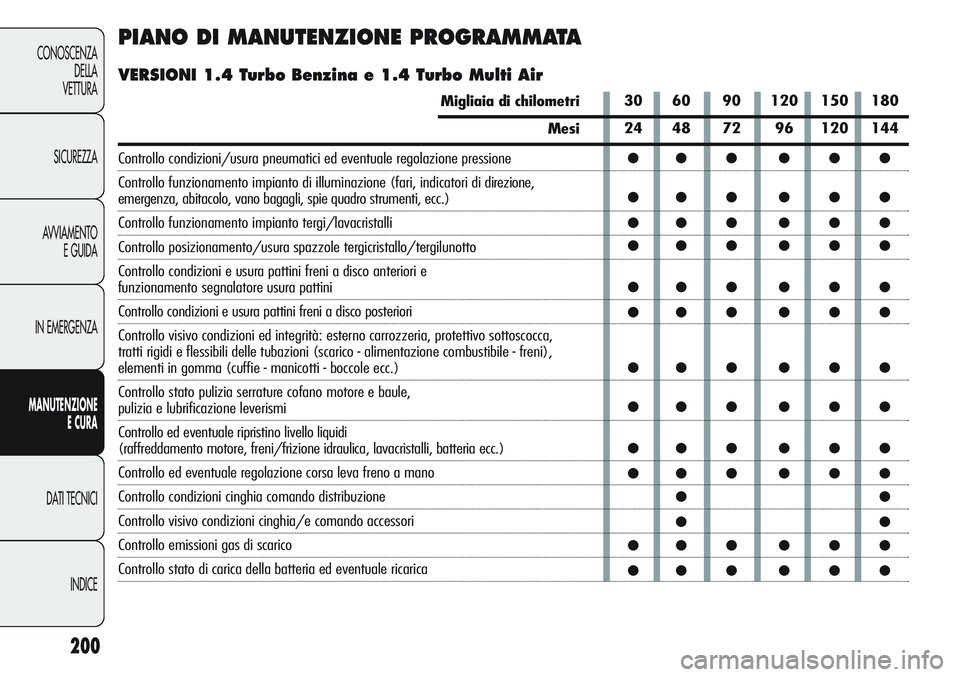

PIANO DI MANUTENZIONE PROGRAMMATA
VERSIONI 1.4 Turbo Benzina e 1.4 Turbo Multi Air
Migliaia di chilometri
Mesi
Controllo condizioni/usura pneumatici ed eventuale regolazione pressione
Controllo funzionamento impianto di illuminazione (fari, indicatori di direzione,
emergenza, abitacolo, vano bagagli, spie quadro strumenti, ecc.)
Controllo funzionamento impianto tergi/lavacristalli
Controllo posizionamento/usura spazzole tergicristallo/tergilunotto
Controllo condizioni e usura pattini freni a disco anteriori e
funzionamento segnalatore usura pattini
Controllo condizioni e usura pattini freni a disco posteriori
Controllo visivo condizioni ed integrità: esterno carrozzeria, protettivo sottoscocca,
tratti rigidi e flessibili delle tubazioni (scarico - alimentazione combustibile - freni),
elementi in gomma (cuffie - manicotti - boccole ecc.)
Controllo stato pulizia serrature cofano motore e baule,
pulizia e lubrificazione leverismi
Controllo ed eventuale ripristino livello liquidi
(raffreddamento motore, freni/frizione idraulica, lavacristalli, batteria ecc.)
Controllo ed eventuale regolazione corsa leva freno a mano
Controllo condizioni cinghia comando distribuzione
Controllo visivo condizioni cinghia/e comando accessori
Controllo emissioni gas di scarico
Controllo stato di carica della batteria ed eventuale ricarica30 60 90 120 150 180
24 48 72 96 120 144
●● ● ● ● ●
●● ● ● ● ●
●● ● ● ● ●
●● ● ● ● ●
●● ● ● ● ●
●● ● ● ● ●
●● ● ● ● ●
●● ● ● ● ●
●● ● ● ● ●
●● ● ● ● ●
●●
●●
●● ● ● ● ●
●● ● ● ● ●

201
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
EGUIDA
IN EMERGENZA
MANUTENZIONE
ECURA
DATI TECNICI
INDICE

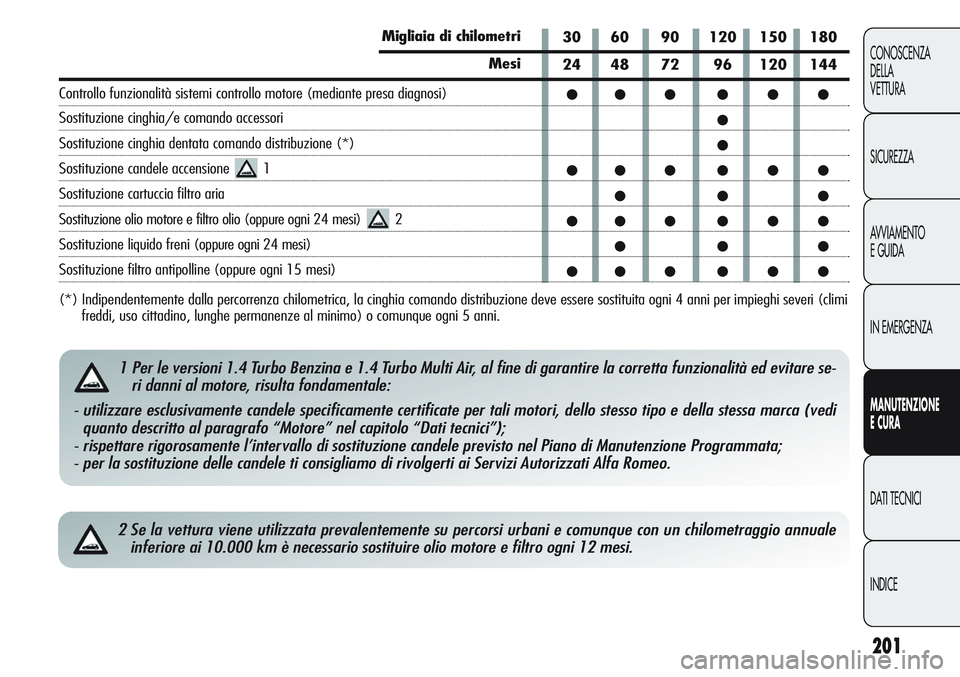

2 Se la vettura viene utilizzata prevalentemente su percorsi urbani e comunque con un chilometraggio annuale
inferiore ai 10.000 km è necessario sostituire olio motore e filtro ogni 12 mesi.
30 60 90 120 150 180
24 48 72 96 120 144
●● ● ● ● ●
●
●
●● ● ● ● ●
●●●
●● ● ● ● ●
●●●
●● ● ● ● ●
1 Per le versioni 1.4 Turbo Benzina e 1.4 Turbo Multi Air, al fine di garantire la corretta funzionalità ed evitare se-
ri danni al motore, risulta fondamentale:
- utilizzare esclusivamente candele specificamente certificate per tali motori, dello stesso tipo e della stessa marca (vedi
quanto descritto al paragrafo “Motore” nel capitolo “Dati tecnici”);
- rispettare rigorosamente l’intervallo di sostituzione candele previsto nel Piano di Manutenzione Programmata;
- per la sostituzione delle candele ti consigliamo di rivolgerti ai Servizi Autorizzati Alfa Romeo.
Migliaia di chilometri
Mesi
Controllo funzionalità sistemi controllo motore (mediante presa diagnosi)
Sostituzione cinghia/e comando accessori
Sostituzione cinghia dentata comando distribuzione (*)
Sostituzione candele accensione 1
Sostituzione cartuccia filtro aria
Sostituzione olio motore e filtro olio (oppure ogni 24 mesi) 2
Sostituzione liquido freni (oppure ogni 24 mesi)
Sostituzione filtro antipolline (oppure ogni 15 mesi)
(*) Indipendentemente dalla percorrenza chilometrica, la cinghia comando distribuzione deve essere sostituita ogni 4 anni per impieghi severi (climi
freddi, uso cittadino, lunghe permanenze al minimo) o comunque ogni 5 anni.

35 70 105 140 175
24 48 72 96 120
●● ●●●
●● ●●●
●● ●●●
●● ●●●
●● ●●●
●● ●●●
●● ●●●
●● ●●●
●● ●●●
●● ●●●
●●
●●
202
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
ECURA
DATI TECNICI
INDICE

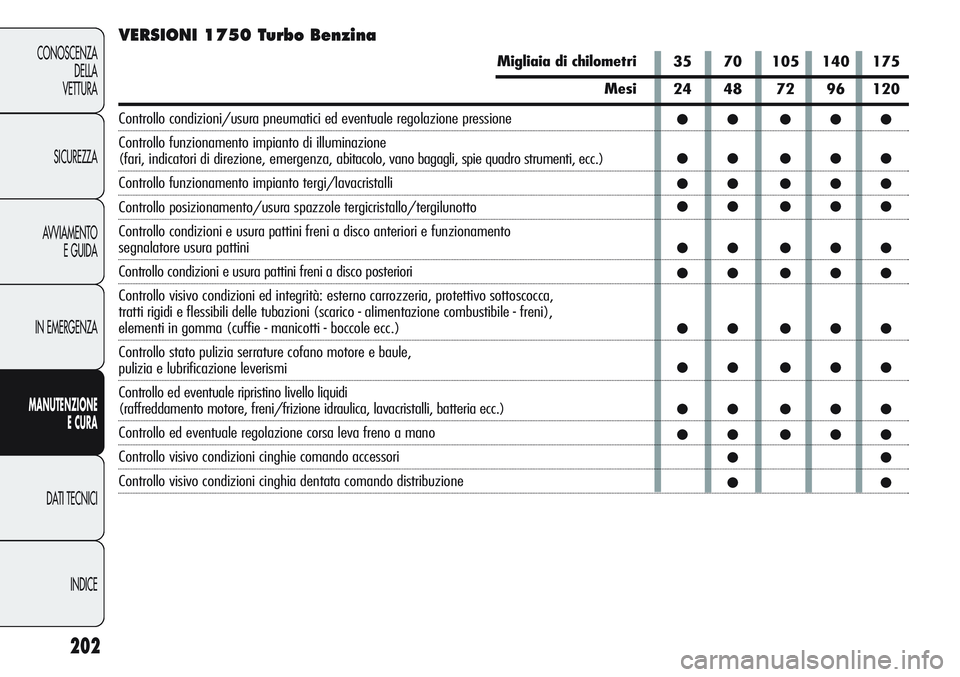

VERSIONI 1750 Turbo Benzina
Migliaia di chilometri
Mesi
Controllo condizioni/usura pneumatici ed eventuale regolazione pressione
Controllo funzionamento impianto di illuminazione
(fari, indicatori di direzione, emergenza, abitacolo, vano bagagli, spie quadro strumenti, ecc.)
Controllo funzionamento impianto tergi/lavacristalli
Controllo posizionamento/usura spazzole tergicristallo/tergilunotto
Controllo condizioni e usura pattini freni a disco anteriori e funzionamento
segnalatore usura pattini
Controllo condizioni e usura pattini freni a disco posteriori
Controllo visivo condizioni ed integrità: esterno carrozzeria, protettivo sottoscocca,
tratti rigidi e flessibili delle tubazioni (scarico - alimentazione combustibile - freni),
elementi in gomma (cuffie - manicotti - boccole ecc.)
Controllo stato pulizia serrature cofano motore e baule,
pulizia e lubrificazione leverismi
Controllo ed eventuale ripristino livello liquidi
(raffreddamento motore, freni/frizione idraulica, lavacristalli, batteria ecc.)
Controllo ed eventuale regolazione corsa leva freno a mano
Controllo visivo condizioni cinghie comando accessori
Controllo visivo condizioni cinghia dentata comando distribuzione

203
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
EGUIDA
IN EMERGENZA
MANUTENZIONE
ECURA
DATI TECNICI
INDICE

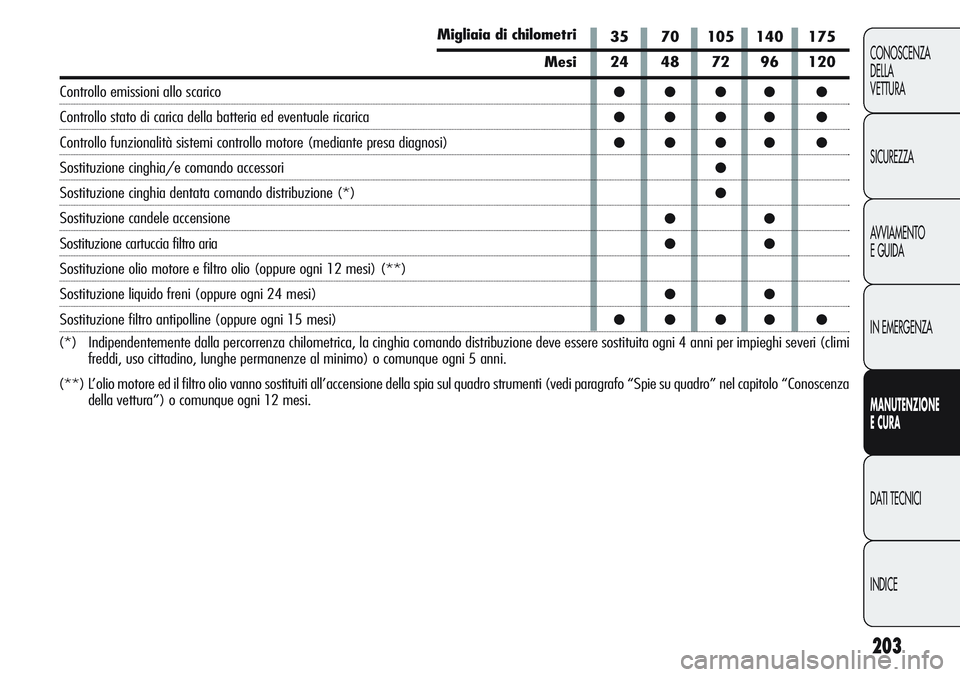

(*) Indipendentemente dalla percorrenza chilometrica, la cinghia comando distribuzione deve essere sostituita ogni 4 anni per impieghi severi (climi
freddi, uso cittadino, lunghe permanenze al minimo) o comunque ogni 5 anni.
(**) L’olio motore ed il filtroolio vanno sostituiti all’accensione della spia sul quadro strumenti (vedi paragrafo “Spie su quadro” nel capitolo “Conoscenza
della vettura”) o comunque ogni 12 mesi.
Migliaia di chilometri
Mesi
Controllo emissioni allo scarico
Controllo stato di carica della batteria ed eventuale ricarica
Controllo funzionalità sistemi controllo motore (mediante presa diagnosi)
Sostituzione cinghia/e comando accessori
Sostituzione cinghia dentata comando distribuzione (*)
Sostituzione candele accensione
Sostituzione cartuccia filtro aria
Sostituzione olio motore e filtro olio (oppure ogni 12 mesi) (**)
Sostituzione liquido freni (oppure ogni 24 mesi)
Sostituzione filtro antipolline (oppure ogni 15 mesi)35 70 105 140 175
24 48 72 96 120
●●●● ●
●●●● ●
●●●● ●
●
●
●●
●●
●●
●●●● ●

204
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
ECURA
DATI TECNICI
INDICE

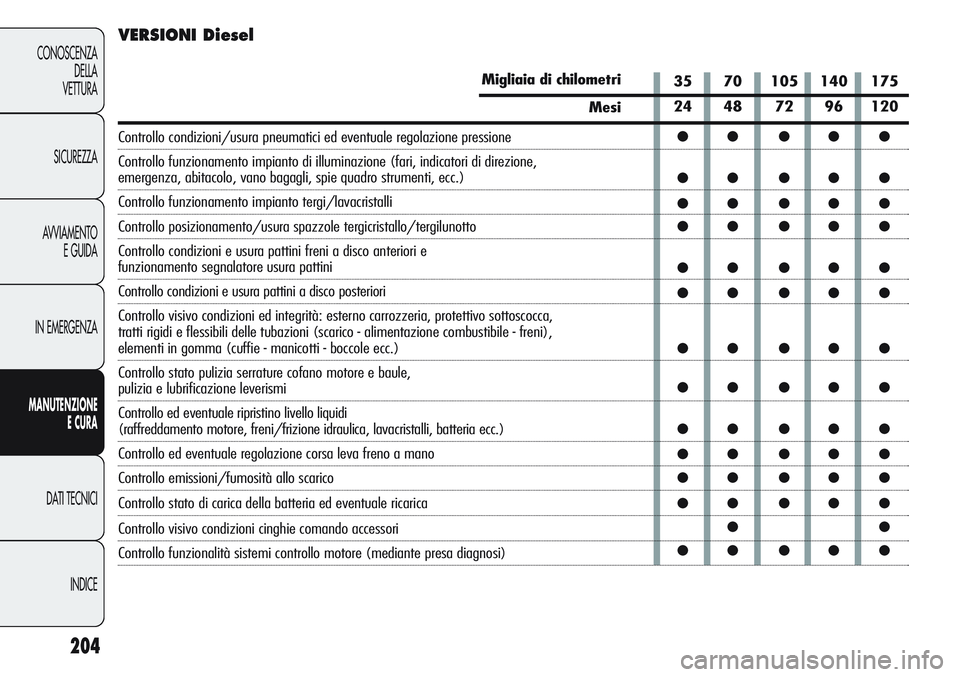

Migliaia di chilometri
Mesi
Controllo condizioni/usura pneumatici ed eventuale regolazione pressione
Controllo funzionamento impianto di illuminazione (fari, indicatori di direzione,
emergenza, abitacolo, vano bagagli, spie quadro strumenti, ecc.)
Controllo funzionamento impianto tergi/lavacristalli
Controllo posizionamento/usura spazzole tergicristallo/tergilunotto
Controllo condizioni e usura pattini freni a disco anteriori e
funzionamento segnalatore usura pattini
Controllo condizioni e usura pattini a disco posteriori
Controllo visivo condizioni ed integrità: esterno carrozzeria, protettivo sottoscocca,
tratti rigidi e flessibili delle tubazioni (scarico - alimentazione combustibile - freni),
elementi in gomma (cuffie - manicotti - boccole ecc.)
Controllo stato pulizia serrature cofano motore e baule,
pulizia e lubrificazione leverismi
Controllo ed eventuale ripristino livello liquidi
(raffreddamento motore, freni/frizione idraulica, lavacristalli, batteria ecc.)
Controllo ed eventuale regolazione corsa leva freno a mano
Controllo emissioni/fumosità allo scarico
Controllo stato di carica della batteria ed eventuale ricarica
Controllo visivo condizioni cinghie comando accessori
Controllo funzionalità sistemi controllo motore (mediante presa diagnosi)35 70 105 140 175
24 48 72 96 120
●● ●● ●
●● ●● ●
●● ●● ●
●● ●● ●
●● ●● ●
●● ●● ●
●● ●● ●
●● ●● ●
●● ●● ●
●● ●● ●
●● ●● ●
●● ●● ●
●●
●● ●● ●
VERSIONI Diesel
