2012 Alfa Romeo Giulietta Libretto Uso Manutenzione (in Italian)

85
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
COMANDI
LUCI DI EMERGENZA fig. 50
Premi l’interruttore A per accendere/spegnere le luci. Con luci
inserite sul quadro si illuminano le spie
ŸeΔe si ha il
lampeggio dell’interruttore A.
fig. 50A0K0093m
L’uso delle luci d’emergenza è regolamentato dal
codice stradale del paese dove ti trovi. Osservane
le prescrizioni.
Frenata d’emergenza
In caso di frenata d’emergenza si accendono automaticamente le
luci di emergenza e sul quadro si illuminano le spie
ŸeΔ.
Le luci si spengono automaticamente nel momento in cui la frenata
non ha più carattere d’emergenza.
LUCI FENDINEBBIA fig. 51
(per versioni/mercati, dove previsto)
Premi il pulsante
5per accendere/spegnere le luci. Le luci si spen-
gono premendo nuovamente il pulsante. Con luci inserite sul qua-
dro strumenti si accende la spia
5e si illumina il LED ubicato so-
pra il pulsante stesso.
LUCI RETRONEBBIA fig. 51
Premi il pulsante 4per accendere/spegnere le luci. Le luci retro-
nebbia si accendono solo con luci anabbaglianti o luci fendinebbia
inserite. Le luci si spengono premendo nuovamente il pulsante
oppure spegnendo gli anabbaglianti o i fendinebbia (per versio-
ni/mercati, dove previsto). Con luci inserite sul quadro strumenti
si accende la spia
4e si illumina il LED ubicato sopra il pulsante
stesso.
fig. 51A0K0120m

86
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

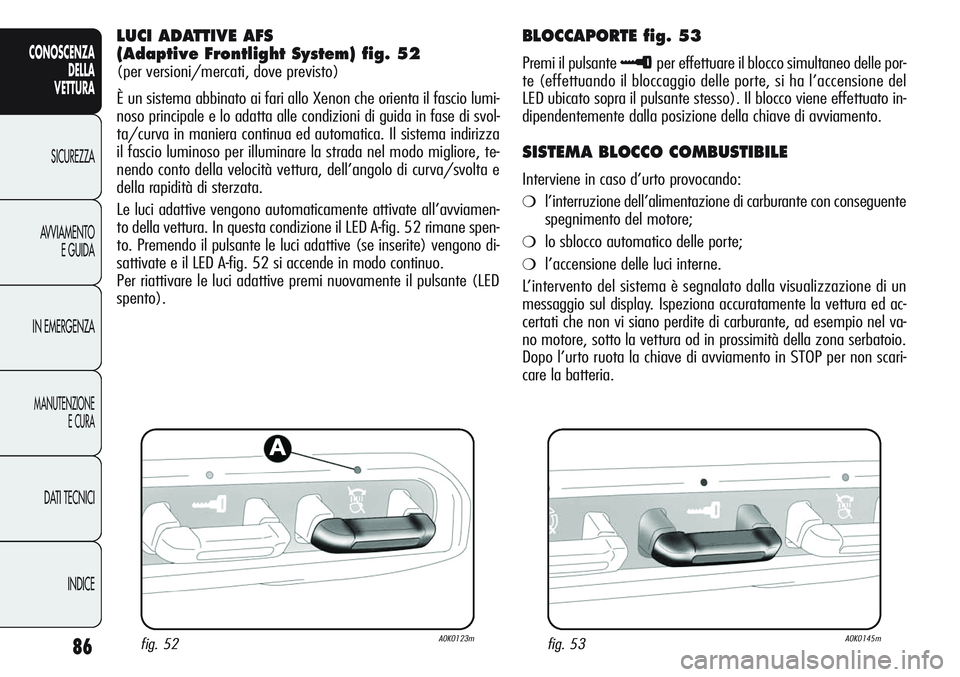

LUCI ADATTIVE AFS
(Adaptive Frontlight System) fig. 52
(per versioni/mercati, dove previsto)
È un sistema abbinato ai fari allo Xenon che orienta il fascio lumi-
noso principale e lo adatta alle condizioni di guida in fase di svol-
ta/curva in maniera continua ed automatica. Il sistema indirizza
il fascio luminoso per illuminare la strada nel modo migliore, te-
nendo conto della velocità vettura, dell’angolo di curva/svolta e
della rapidità di sterzata.
Le luci adattive vengono automaticamente attivate all’avviamen-
to della vettura. In questa condizione il LED A-fig. 52 rimane spen-
to. Premendo il pulsante le luci adattive (se inserite) vengono di-
sattivate e il LED A-fig. 52 si accende in modo continuo.
Per riattivare le luci adattive premi nuovamente il pulsante (LED
spento).
fig. 52A0K0123m
BLOCCAPORTE fig. 53
Premi il pulsante ≈per effettuare il blocco simultaneo delle por-
te (effettuando il bloccaggio delle porte, si ha l’accensione del
LED ubicato sopra il pulsante stesso). Il blocco viene effettuato in-
dipendentemente dalla posizione della chiave di avviamento.
SISTEMA BLOCCO COMBUSTIBILE
Interviene in caso d’urto provocando:
❍l’interruzione dell’alimentazione di carburante con conseguente
spegnimento del motore;
❍lo sblocco automatico delle porte;
❍l’accensione delle luci interne.
L’intervento del sistema è segnalato dalla visualizzazione di un
messaggio sul display. Ispeziona accuratamente la vettura ed ac-
certati che non vi siano perdite di carburante, ad esempio nel va-
no motore, sotto la vettura od in prossimità della zona serbatoio.
Dopo l’urto ruota la chiave di avviamento in STOP per non scari-
care la batteria.
fig. 53A0K0145m

87
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

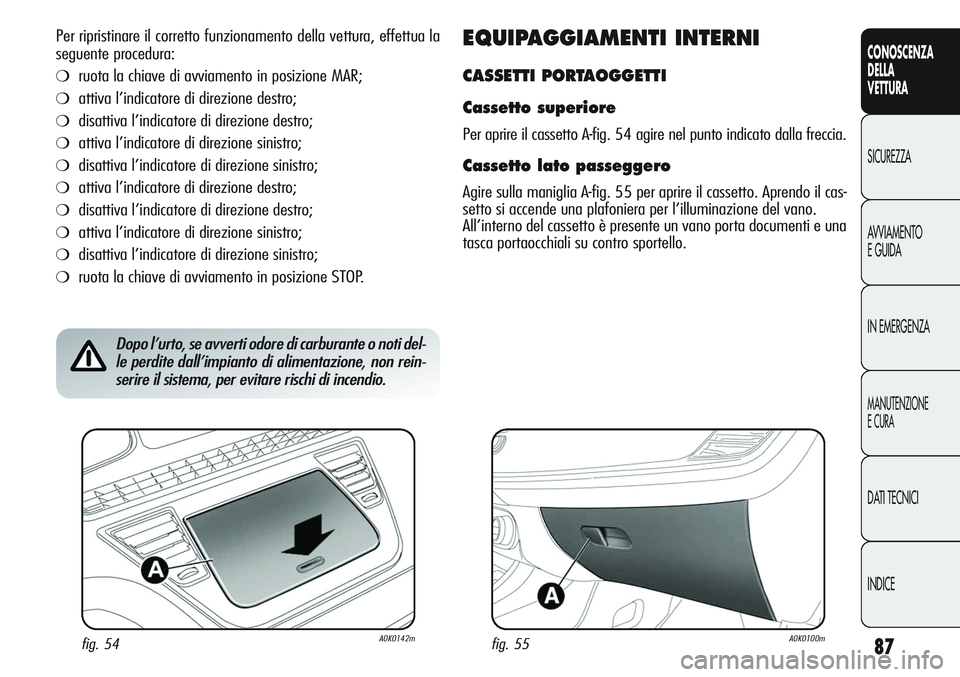

Per ripristinare il corretto funzionamento della vettura, effettua la
seguente procedura:
❍ruota la chiave di avviamento in posizione MAR;
❍attiva l’indicatore di direzione destro;
❍disattiva l’indicatore di direzione destro;
❍attiva l’indicatore di direzione sinistro;
❍disattiva l’indicatore di direzione sinistro;
❍attiva l’indicatore di direzione destro;
❍disattiva l’indicatore di direzione destro;
❍attiva l’indicatore di direzione sinistro;
❍disattiva l’indicatore di direzione sinistro;
❍ruota la chiave di avviamento in posizione STOP.
Dopo l’urto, se avverti odore di carburante o noti del-
le perdite dall’impianto di alimentazione, non rein-
serire il sistema, per evitare rischi di incendio.
EQUIPAGGIAMENTI INTERNI
CASSETTI PORTAOGGETTI
Cassetto superiore
Per aprire il cassetto A-fig. 54 agire nel punto indicato dalla freccia.
Cassetto lato passeggero
Agire sulla maniglia A-fig. 55 per aprire il cassetto. Aprendo il cas-
setto si accende una plafoniera per l’illuminazione del vano.
All’interno del cassetto è presente un vano porta documenti e una
tasca portaocchiali su contro sportello.
fig. 54A0K0142mfig. 55A0K0100m

88
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

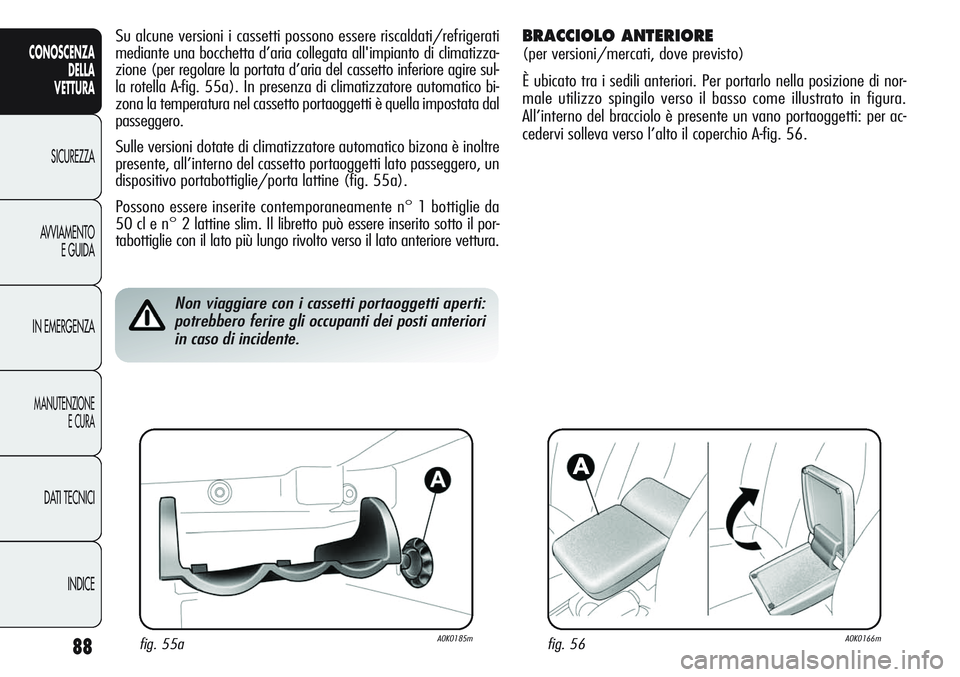

Su alcune versioni i cassetti possono essere riscaldati/refrigerati
mediante una bocchetta d’aria collegata all'impianto di climatizza-
zione (per regolare la portata d’aria del cassetto inferiore agire sul-
la rotella A-fig. 55a). In presenza di climatizzatore automatico bi-
zona la temperatura nel cassetto portaoggetti è quella impostata dal
passeggero.
Sulle versioni dotate di climatizzatore automatico bizona è inoltre
presente, all’interno del cassetto portaoggetti lato passeggero, un
dispositivo portabottiglie/porta lattine (fig. 55a).
Possono essere inserite contemporaneamente n° 1 bottiglie da
50 cl e n° 2 lattine slim. Il libretto può essere inserito sotto il por-
tabottiglie con il lato più lungo rivolto verso il lato anteriore vettura.
Non viaggiare con i cassetti portaoggetti aperti:
potrebbero ferire gli occupanti dei posti anteriori
in caso di incidente.
BRACCIOLO ANTERIORE
(per versioni/mercati, dove previsto)
È ubicato tra i sedili anteriori. Per portarlo nella posizione di nor-
male utilizzo spingilo verso il basso come illustrato in figura.
All’interno del bracciolo è presente un vano portaoggetti: per ac-
cedervi solleva verso l’alto il coperchio A-fig. 56.
fig. 56A0K0166mfig. 55aA0K0185m

89
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
fig. 57aA0K0217m

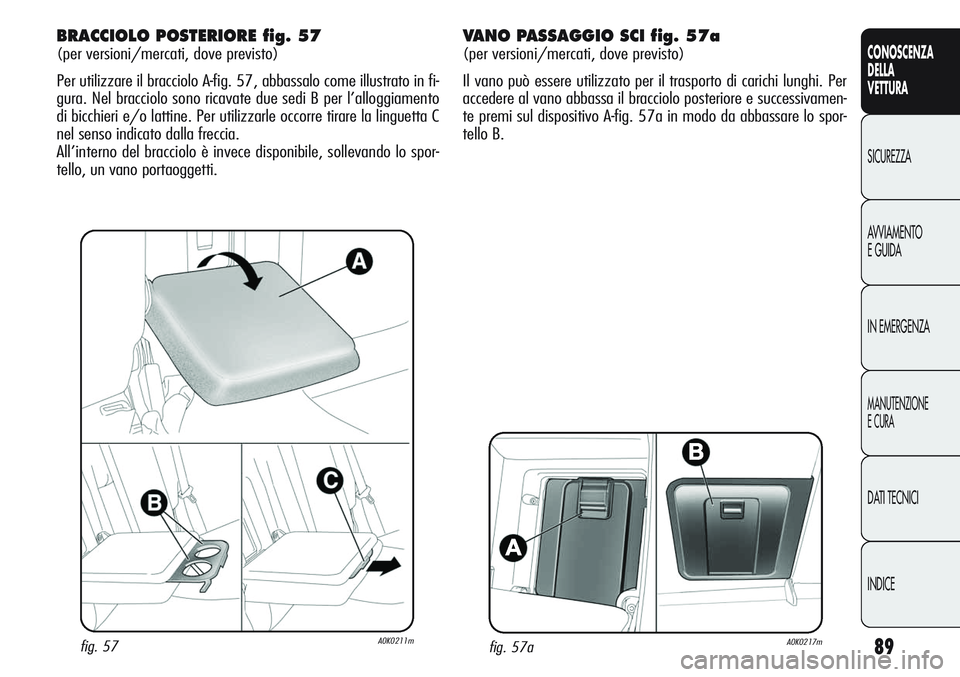

BRACCIOLO POSTERIORE fig. 57
(per versioni/mercati, dove previsto)
Per utilizzare il bracciolo A-fig. 57, abbassalo come illustrato in fi-
gura. Nel bracciolo sono ricavate due sedi B per l’alloggiamento
di bicchieri e/o lattine. Per utilizzarle occorre tirare la linguetta C
nel senso indicato dalla freccia.
All’interno del bracciolo è invece disponibile, sollevando lo spor-
tello, un vano portaoggetti.
fig. 57A0K0211m
VANO PASSAGGIO SCI fig. 57a
(per versioni/mercati, dove previsto)
Il vano può essere utilizzato per il trasporto di carichi lunghi. Per
accedere al vano abbassa il bracciolo posteriore e successivamen-
te premi sul dispositivo A-fig. 57a in modo da abbassare lo spor-
tello B.

90
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

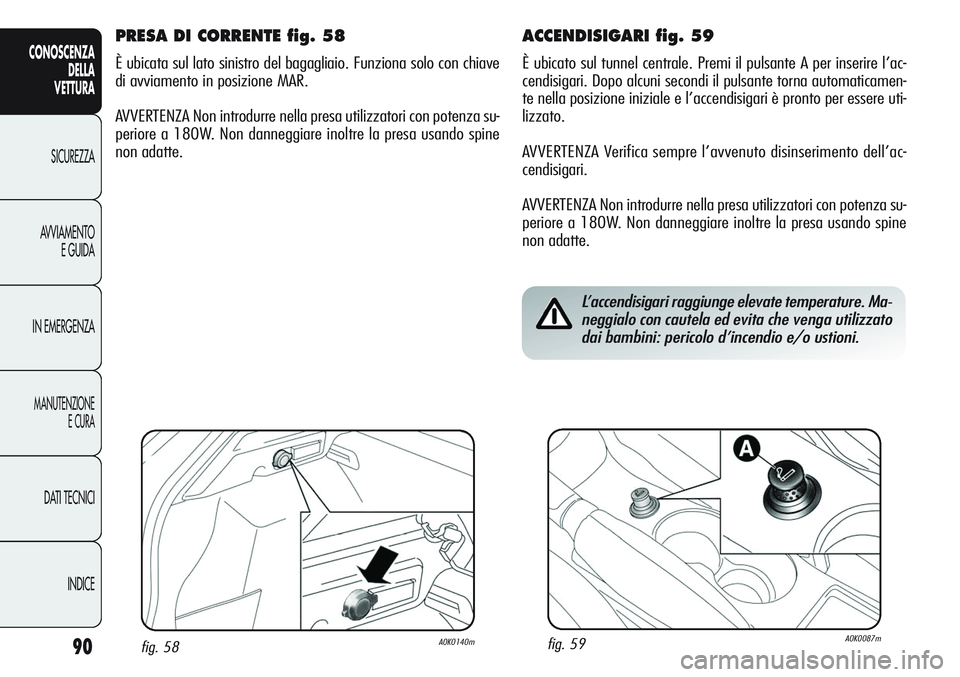

ACCENDISIGARI fig. 59
È ubicato sul tunnel centrale. Premi il pulsante A per inserire l’ac-
cendisigari. Dopo alcuni secondi il pulsante torna automaticamen-
te nella posizione iniziale e l’accendisigari è pronto per essere uti-
lizzato.
AVVERTENZA Verifica sempre l’avvenuto disinserimento dell’ac-
cendisigari.
AVVERTENZA Non introdurre nella presa utilizzatori con potenza su-
periore a 180W. Non danneggiare inoltre la presa usando spine
non adatte.
L’accendisigari raggiunge elevate temperature. Ma-
neggialo con cautela ed evita che venga utilizzato
dai bambini: pericolo d’incendio e/o ustioni.
fig. 59A0K0087m
PRESA DI CORRENTE fig. 58
È ubicata sul lato sinistro del bagagliaio. Funziona solo con chiave
di avviamento in posizione MAR.
AVVERTENZA Non introdurre nella presa utilizzatori con potenza su-
periore a 180W. Non danneggiare inoltre la presa usando spine
non adatte.
fig. 58A0K0140m

91
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
fig. 60A0K0112m

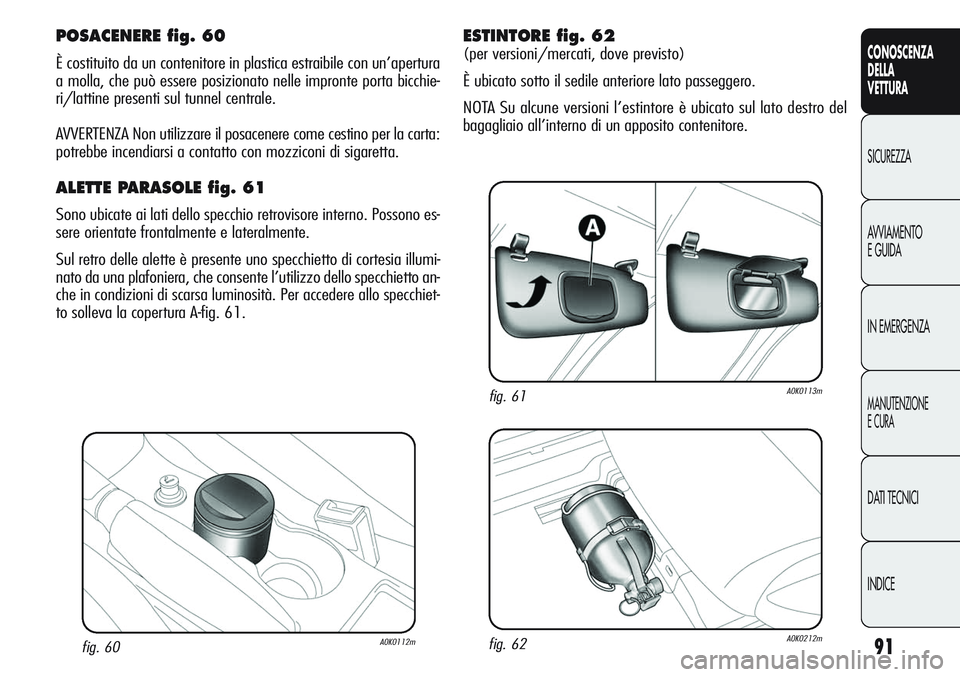

POSACENERE fig. 60
È costituito da un contenitore in plastica estraibile con un’apertura
a molla, che può essere posizionato nelle impronte porta bicchie-
ri/lattine presenti sul tunnel centrale.
AVVERTENZA Non utilizzare il posacenere come cestino per la carta:
potrebbe incendiarsi a contatto con mozziconi di sigaretta.
ALETTE PARASOLE fig. 61
Sono ubicate ai lati dello specchio retrovisore interno. Possono es-
sere orientate frontalmente e lateralmente.
Sul retro delle alette è presente uno specchietto di cortesia illumi-
nato da una plafoniera, che consente l’utilizzo dello specchietto an-
che in condizioni di scarsa luminosità. Per accedere allo specchiet-
to solleva la copertura A-fig. 61.
fig. 61A0K0113m
fig. 62A0K0212m
ESTINTORE fig. 62
(per versioni/mercati, dove previsto)
È ubicato sotto il sedile anteriore lato passeggero.
NOTA Su alcune versioni l’estintore è ubicato sul lato destro del
bagagliaio all’interno di un apposito contenitore.

92
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
TETTO APRIBILE ELETTRICO
(per versioni/mercati, dove previsto)
Il tetto apribile è composto da due pannelli in vetro, di cui uno po-
steriore fisso ed uno anteriore mobile dotati di due tendine para-
sole (anteriore e posteriore) a movimentazione manuale. Con tet-
to chiuso le tendine possono essere posizionate in qualunque po-
sizione.
FUNZIONAMENTO
Il funzionamento del tetto apribile avviene solo con chiave di av-
viamento in posizione MAR. I comandi A e B-fig. 63 posti sulla mo-
strina della plafoniera anteriore comandano le funzioni di apertu-
ra/chiusura del tetto.
Apertura tetto
Premi il pulsante A-fig. 63 e mantienilo premuto: il pannello vetro
anteriore si porterà in posizione “spoiler”. Premi nuovamente il pul-
sante A e, agendo sul comando per più di mezzo secondo, per in-
nescare il movimento del cristallo del tetto, che proseguirà auto-
maticamente fino ad una posizione intermedia (posizione
“Comfort”).
Premendo nuovamente il comando di apertura per più di mezzo
secondo, il tetto proseguirà automaticamente fino a fondo corsa.
Il pannello vetro anteriore può essere fermato in una posizione in-
termedia agendo nuovamente sul pulsante A.
Chiusura tetto
Dalla posizione di apertura completa, premi il pulsante B-fig. 62:
se premi sul pulsante per più di mezzo secondo, il pannello vetro
anteriore del tetto si porterà automaticamente in posizione inter-
media (posizione “Comfort”).
Premendo nuovamente sul pulsante per circa mezzo secondo, il
tetto si porterà in posizione spoiler. Premendo infine nuovamente
il pulsante B, il tetto raggiungerà la posizione di completamente
chiuso.
fig. 63A0K0131m
