2012 Alfa Romeo Giulietta Libretto Uso Manutenzione (in Italian)

221
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
EGUIDA
IN EMERGENZA
MANUTENZIONE
ECURA
DATI TECNICI
INDICE

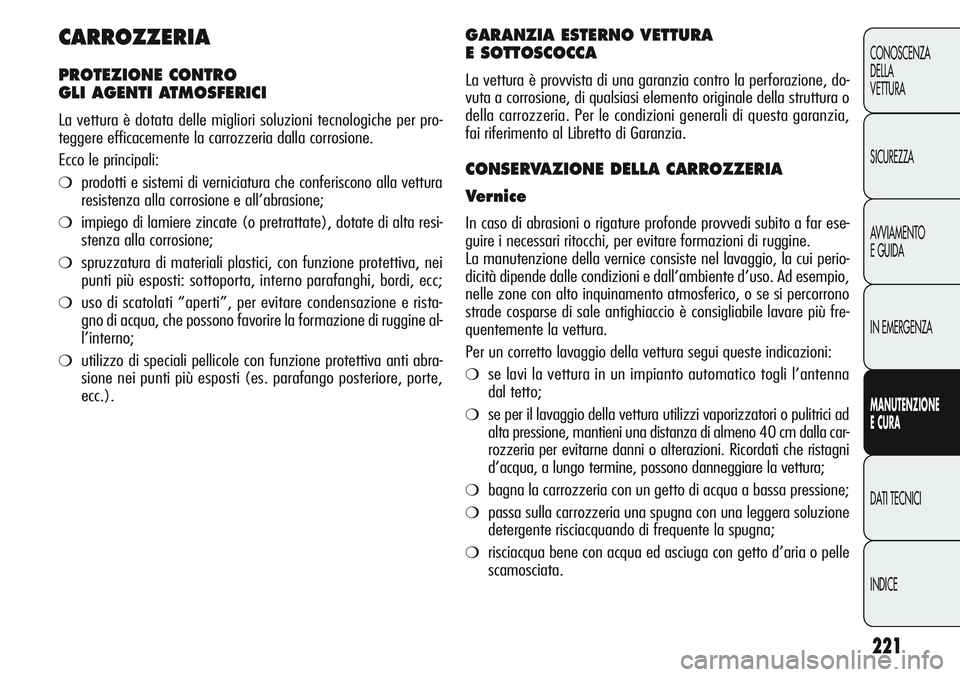

CARROZZERIA
PROTEZIONE CONTRO
GLI AGENTI ATMOSFERICI
La vettura è dotata delle migliori soluzioni tecnologiche per pro-
teggere efficacemente la carrozzeria dalla corrosione.
Ecco le principali:
❍prodotti e sistemi di verniciatura che conferiscono alla vettura
resistenza alla corrosione e all’abrasione;
❍impiego di lamiere zincate (o pretrattate), dotate di alta resi-
stenza alla corrosione;
❍spruzzatura di materiali plastici, con funzione protettiva, nei
punti più esposti: sottoporta, interno parafanghi, bordi, ecc;
❍uso di scatolati “aperti”, per evitare condensazione e rista-
gno di acqua, che possono favorire la formazione di ruggine al-
l’interno;
❍utilizzo di speciali pellicole con funzione protettiva anti abra-
sione nei punti più esposti (es. parafango posteriore, porte,
ecc.).
GARANZIA ESTERNO VETTURA
E SOTTOSCOCCA
La vettura è provvista di una garanzia contro la perforazione, do-
vuta a corrosione, di qualsiasi elemento originale della struttura o
della carrozzeria. Per le condizioni generali di questa garanzia,
fai riferimento al Libretto di Garanzia.
CONSERVAZIONE DELLA CARROZZERIA
Vernice
In caso di abrasioni o rigature profonde provvedi subito a far ese-
guire i necessari ritocchi, per evitare formazioni di ruggine.
La manutenzione della vernice consiste nel lavaggio, la cui perio-
dicità dipende dalle condizioni e dall’ambiente d’uso. Ad esempio,
nelle zone con alto inquinamento atmosferico, o se si percorrono
strade cosparse di sale antighiaccio è consigliabile lavare più fre-
quentemente la vettura.
Per un corretto lavaggio della vettura segui queste indicazioni:
❍se lavi la vettura in un impianto automatico togli l’antenna
dal tetto;
❍se per il lavaggio della vettura utilizzi vaporizzatori o pulitrici ad
alta pressione, mantieni una distanza di almeno 40 cm dalla car-
rozzeria per evitarne danni o alterazioni. Ricordati che ristagni
d’acqua, a lungo termine, possono danneggiare la vettura;
❍bagna la carrozzeria con un getto di acqua a bassa pressione;
❍passa sulla carrozzeria una spugna con una leggera soluzione
detergente risciacquando di frequente la spugna;
❍risciacqua bene con acqua ed asciuga con getto d’aria o pelle
scamosciata.

222
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
ECURA
DATI TECNICI
INDICE
AVVERTENZE
Evita il più possibile di parcheggiare la vettura sotto gli alberi; le so-
stanze resinose conferiscono un aspetto opaco alla vernice ed in-
crementano le possibilità di corrosione.
Eventuali escrementi di uccelli devono essere lavati immediata-
mente e con cura, in quanto la loro acidità è particolarmente ag-
gressiva.
Vetri
Utilizza detergenti specifici e panni ben puliti per non rigarli o al-
terarne la trasparenza.
AVVERTENZA Per non danneggiare le resistenze elettriche presen-
ti sulla superficie interna del lunotto posteriore, strofinare delica-
tamente seguendo il senso delle resistenze stesse.
Proiettori anteriori
Utilizza un panno morbido, non asciutto, imbevuto di acqua e sa-
pone per autovetture.
AVVERTENZA Nell’operazione di pulizia dei trasparenti in plastica
dei proiettori anteriori, non utilizzare sostanza aromatiche (ad es.
benzina) oppure chetoni (ad es. acetone).
AVVERTENZA In caso di pulizia mediante una lancia ad acqua, man-
tieni il getto d’acqua ad una distanza di almeno 2 cm dai proiet-
tori.
Vano motore
Alla fine di ogni stagione invernale effettua un accurato lavaggio
del vano motore, avendo cura di non insistere direttamente con
getto d’acqua sulle centraline elettroniche ed in corrispondenza dei
motorini tergicristalli. Per questa operazione rivolgiti ad officine spe-
cializzate.
AVVERTENZA Il lavaggio deve essere eseguito a motore freddo e
chiave d’avviamento in posizione STOP. Dopo il lavaggio accertar-
si che le varie protezioni (es. cappucci in gomma e ripari vari)
non siano rimosse o danneggiate.
I detersivi inquinano le acque. Effettua il lavag-
gio della vettura solo in zone attrezzate per la rac-
colta e la depurazione dei liquidi impiegati per il
lavaggio stesso.
Durante l’asciugatura cura soprattutto le parti meno in vista, in
cui l’acqua può ristagnare più facilmente. Non lavare la vettura do-
po una sosta al sole o con cofano motore caldo: si può alterare la
brillantezza della vernice.
Le parti in plastica esterne devono essere pulite con la stessa pro-
cedura seguita per il lavaggio della vettura.
Allo scopo di mantenere intatte le caratteristiche
estetiche della verniciatura si consiglia di non uti-
lizzare prodotti abrasivi e/o lucidanti per la toilet-
tatura dellla vettura.

223
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
EGUIDA
IN EMERGENZA
MANUTENZIONE
ECURA
DATI TECNICI
INDICE

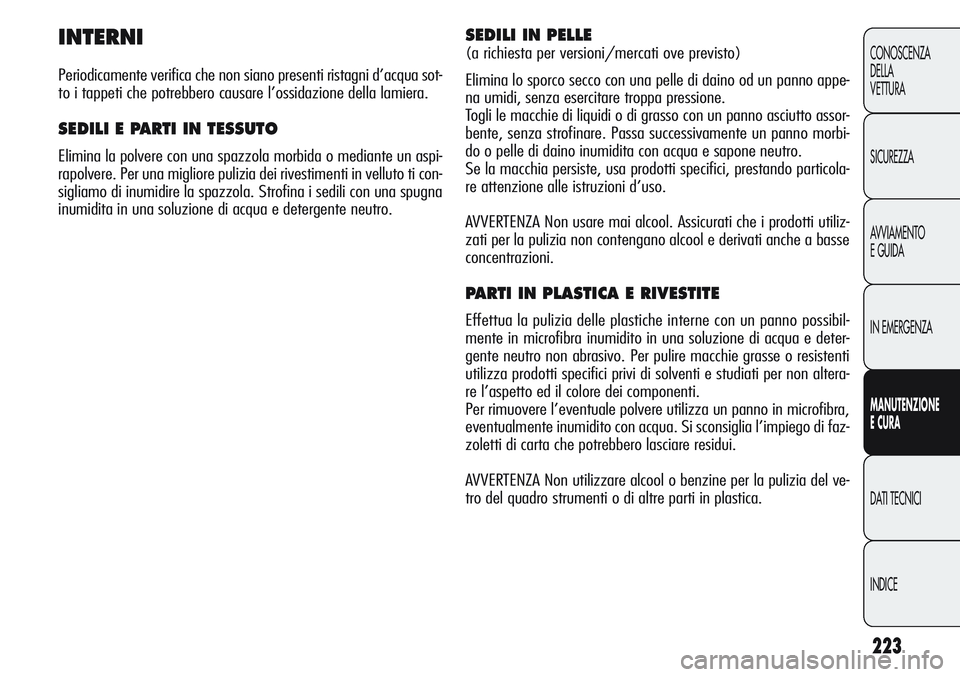

INTERNI
Periodicamente verifica che non siano presenti ristagni d’acqua sot-
to i tappeti che potrebbero causare l’ossidazione della lamiera.
SEDILI E PARTI IN TESSUTO
Elimina la polvere con una spazzola morbida o mediante un aspi-
rapolvere. Per una migliore pulizia dei rivestimenti in velluto ti con-
sigliamo di inumidire la spazzola. Strofina i sedili con una spugna
inumidita in una soluzione di acqua e detergente neutro.
SEDILI IN PELLE
(a richiesta per versioni/mercati ove previsto)
Elimina lo sporco secco con una pelle di daino od un panno appe-
na umidi, senza esercitare troppa pressione.
Togli le macchie di liquidi o di grasso con un panno asciutto assor-
bente, senza strofinare. Passa successivamente un panno morbi-
do o pelle di daino inumidita con acqua e sapone neutro.
Se la macchia persiste, usa prodotti specifici, prestando particola-
re attenzione alle istruzioni d’uso.
AVVERTENZA Non usare mai alcool. Assicurati che i prodotti utiliz-
zati per la pulizia non contengano alcool e derivati anche a basse
concentrazioni.
PARTI IN PLASTICA E RIVESTITE
Effettua la pulizia delle plastiche interne con un panno possibil-
mente in microfibra inumidito in una soluzione di acqua e deter-
gente neutro non abrasivo. Per pulire macchie grasse o resistenti
utilizza prodotti specifici privi di solventi e studiati per non altera-
re l’aspetto ed il colore dei componenti.
Per rimuovere l’eventuale polvere utilizza un panno in microfibra,
eventualmente inumidito con acqua. Si sconsiglia l’impiego di faz-
zoletti di carta che potrebbero lasciare residui.
AVVERTENZA Non utilizzare alcool o benzine per la pulizia del ve-
tro del quadro strumenti o di altre parti in plastica.

224
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
ECURA
DATI TECNICI
INDICE

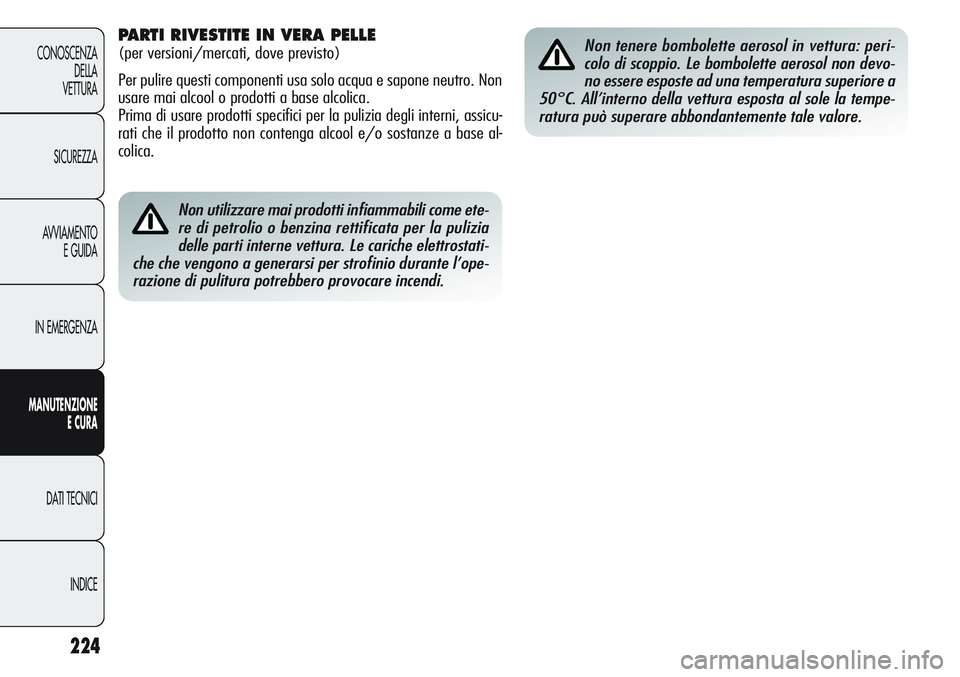

Non utilizzare mai prodotti infiammabili come ete-
re di petrolio o benzina rettificata per la pulizia
delle parti interne vettura. Le cariche elettrostati-
che che vengono a generarsi per strofinio durante l’ope-
razione di pulitura potrebbero provocare incendi.
Non tenere bombolette aerosol in vettura: peri-
colo di scoppio. Le bombolette aerosol non devo-
no essere esposte ad una temperatura superiore a
50°C. All’interno della vettura esposta al sole la tempe-
ratura può superare abbondantemente tale valore.PARTI RIVESTITE IN VERA PELLE
(per versioni/mercati, dove previsto)
Per pulire questi componenti usa solo acqua e sapone neutro. Non
usare mai alcool o prodotti a base alcolica.
Prima di usare prodotti specifici per la pulizia degli interni, assicu-
rati che il prodotto non contenga alcool e/o sostanze a base al-
colica.

225
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

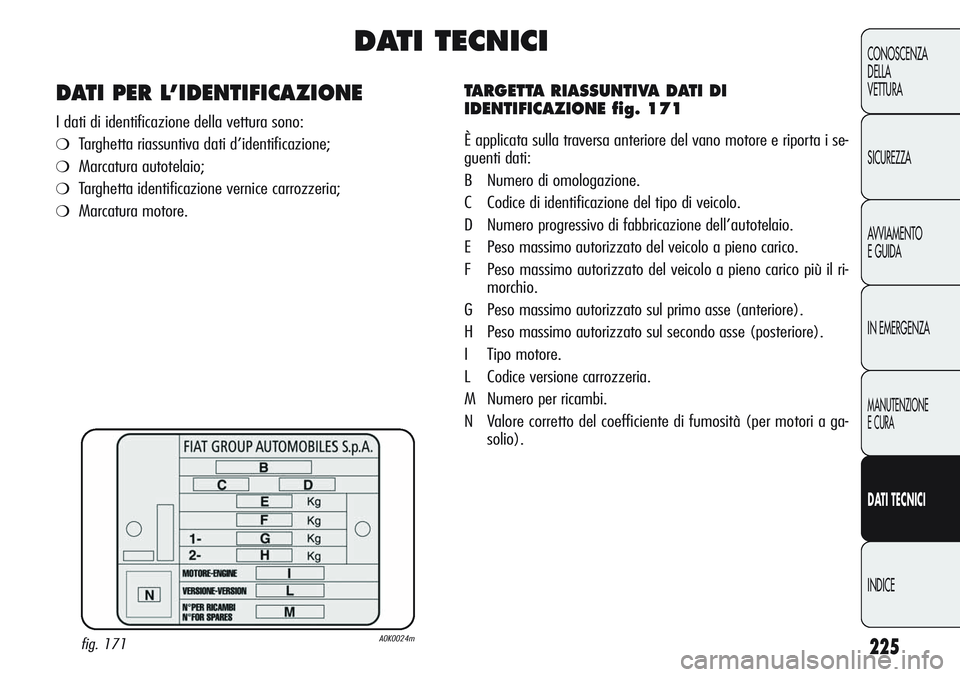

DATI TECNICI
TARGETTA RIASSUNTIVA DATI DI
IDENTIFICAZIONE fig. 171
È applicata sulla traversa anteriore del vano motore e riporta i se-
guenti dati:
B Numero di omologazione.
C Codice di identificazione del tipo di veicolo.
D Numero progressivo di fabbricazione dell’autotelaio.
E Peso massimo autorizzato del veicolo a pieno carico.
F Peso massimo autorizzato del veicolo a pieno carico più il ri-
morchio.
G Peso massimo autorizzato sul primo asse (anteriore).
H Peso massimo autorizzato sul secondo asse (posteriore).
I Tipo motore.
L Codice versione carrozzeria.
M Numero per ricambi.
N Valore corretto del coefficiente di fumosità (per motori a ga-
solio).
fig. 171A0K0024m
DATI PER L’IDENTIFICAZIONE
I dati di identificazione della vettura sono:
❍Targhetta riassuntiva dati d’identificazione;
❍Marcatura autotelaio;
❍Targhetta identificazione vernice carrozzeria;
❍Marcatura motore.

226
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

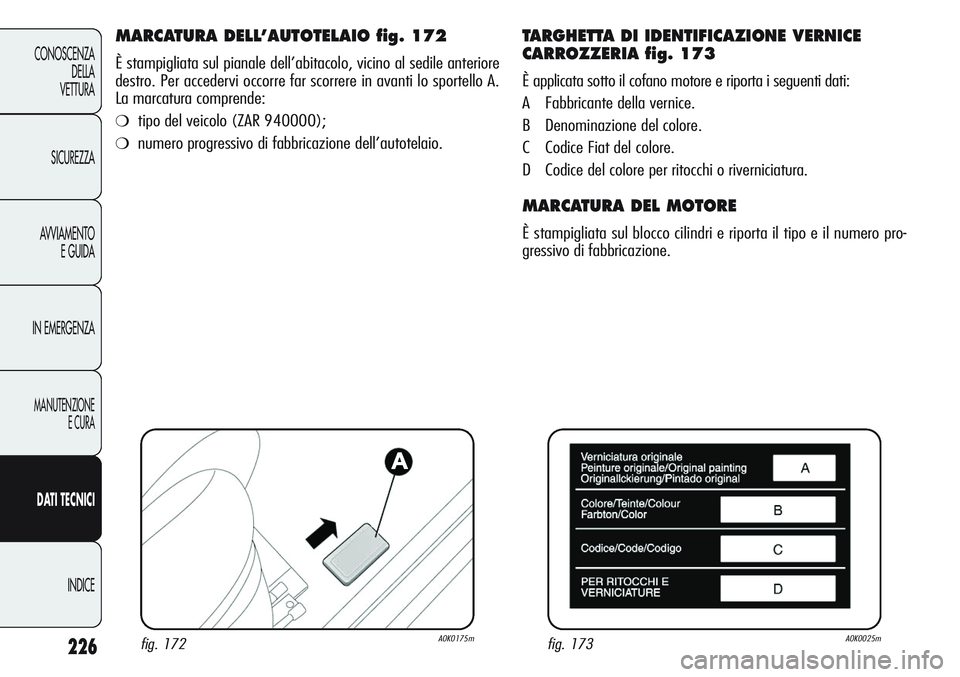

MARCATURA DELL’AUTOTELAIO fig. 172
È stampigliata sul pianale dell’abitacolo, vicino al sedile anteriore
destro. Per accedervi occorre far scorrere in avanti lo sportello A.
La marcatura comprende:
❍tipo del veicolo (ZAR 940000);
❍numero progressivo di fabbricazione dell’autotelaio.
TARGHETTA DI IDENTIFICAZIONE VERNICE
CARROZZERIA fig. 173
È applicata sotto il cofano motore e riporta i seguenti dati:
A Fabbricante della vernice.
B Denominazione del colore.
C Codice Fiat del colore.
D Codice del colore per ritocchi o riverniciatura.
MARCATURA DEL MOTORE
È stampigliata sul blocco cilindri e riporta il tipo e il numero pro-
gressivo di fabbricazione.
fig. 172A0K0175mfig. 173A0K0025m

940FXA1A 00
940FXA1A 00B (**)
940FXF1A05
940FXF1A 05B (**)
940FXB1A01
940FXB1A 01B (**)
940FXG1A06
940FXG1A 06B (**)
940FXC1A02
940FXD1A03
940FXD1A 03B (**)
940FXE1A04
940FXE1A 04B (**)
940FXM1A09
940FXM1A 09B (**)
940FXL1A 08
940FXL1A 08B (**)
940FXH1A
07
940FXH1A 07B (**)
198A4000
940A6000
940A2000
955A8000
940A1000
940A3000
940A4000
940A8000
940A5000
940A7000
227
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

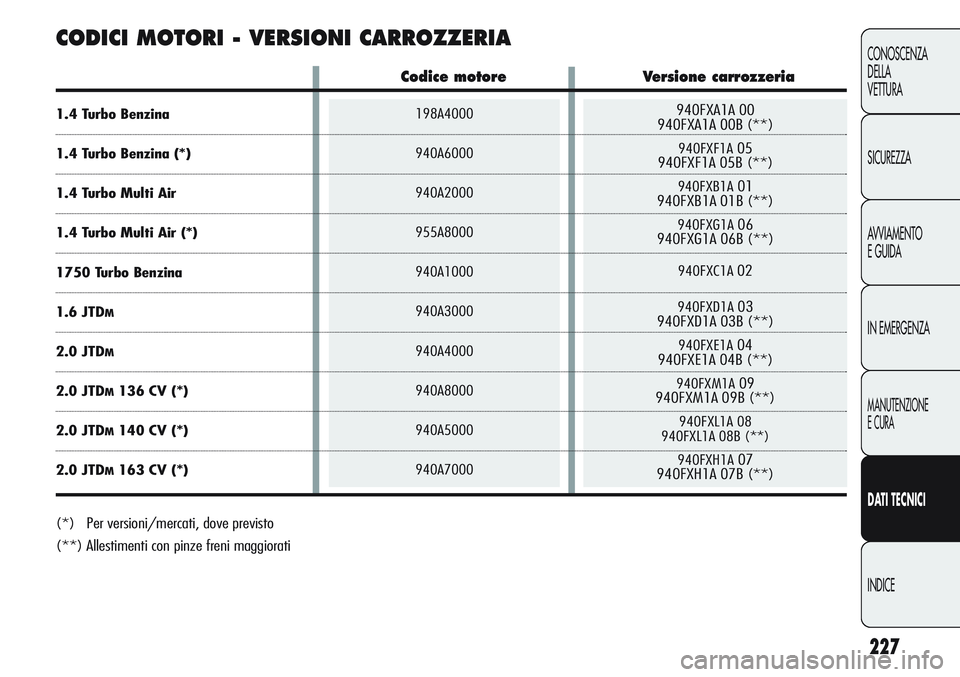

CODICI MOTORI - VERSIONI CARROZZERIA
Codice motore Versione carrozzeria
1.4 Turbo Benzina
1.4 Turbo Benzina (*)
1.4 Turbo Multi Air
1.4 Turbo Multi Air (*)
1750 Turbo Benzina
1.6 JTDM
2.0 JTDM
2.0 JTDM136 CV (*)
2.0 JTDM140 CV (*)
2.0 JTDM163 CV (*)
(*) Per versioni/mercati, dove previsto
(**) Allestimenti con pinze freni maggiorati

940A1000
Otto
4 in linea
83,0 x 80,5
1742
9,8
172,5
235
5500
NORMAL DYNAMIC
300 340
30,5 34,6
4500 1900
NGK ILKAR7D6G
Benzina verde
senza piombo
95 RON
oppure 98 RON
(Specifica EN228)
940A2000
955A8000 (*)
Otto
4 in linea
72,0 x 84,0
1368
9,8
125 120 (*)
170 163 (*)
5500 5500 (*)
NORMAL DYNAMIC
230 250
23,4 25,4
2250 2500
NGK IKR9F8
Benzina verde
senza piombo
95 RON
oppure 98 RON
(Specifica EN228)

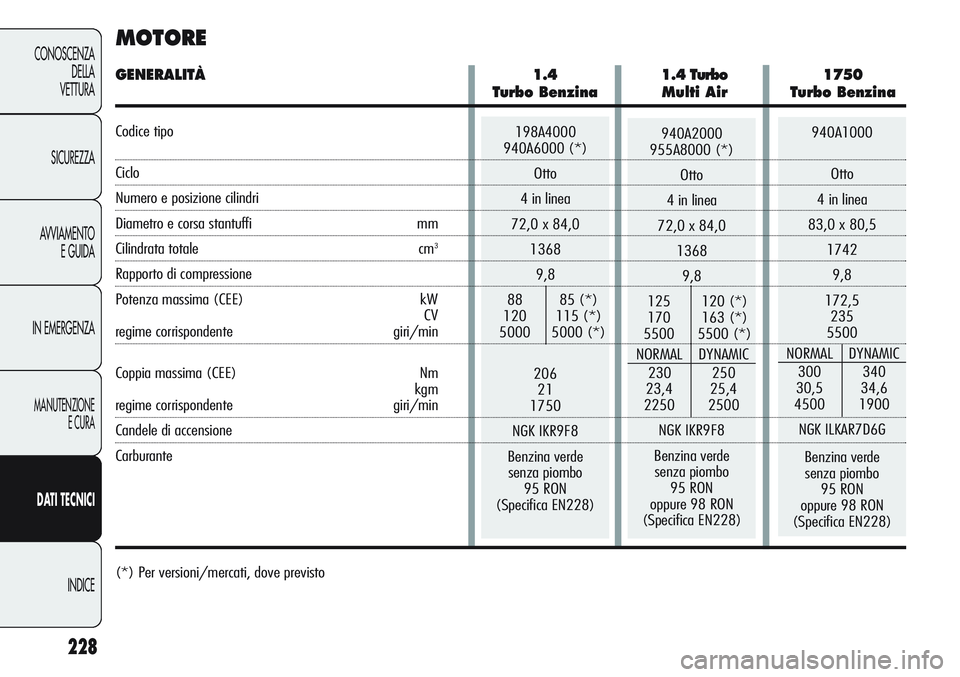

MOTORE
228
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE(*) Per versioni/mercati, dove previsto
198A4000
940A6000 (*)
Otto
4 in linea
72,0 x 84,0
1368
9,8
88 85 (*)
120 115 (*)
5000 5000 (*)
206
21
1750
NGK IKR9F8
Benzina verde
senza piombo
95 RON
(Specifica EN228)
GENERALITÀ 1.4 1.4 Turbo 1750
Turbo Benzina Multi Air Turbo Benzina
Codice tipo
Ciclo
Numero e posizione cilindri
Diametro e corsa stantuffi mm
Cilindrata totale cm3
Rapporto di compressione
Potenza massima (CEE) kW
CV
regime corrispondente giri/min
Coppia massima (CEE) Nm
kgm
regime corrispondente giri/min
Candele di accensione
Carburante
