VERSIONI CON DISPLAY MULTIFUNZIONALE RICONFIGURABILE
A Tachimetro (indicatore di velocità)
B Display multifunzionale riconfigurabile
C Contagiri
D Indicatore livello carburante con spia della riserva
E Indicatore temperatura liquido raffreddamento motore con spia di massima temperatura
mcSpie presenti solo sulle versioni diesel. Sulle versioni diesel il fondoscala del contagiri è a 6000 giri
AVVERTENZA L’illuminazione delle grafiche del quadro strumenti può variare in funzione delle versioni.
A0K0001mfig. 3

6
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
TACHIMETRO (INDICATORE DI VELOCITÀ)
Segnala la velocità della vettura.
CONTAGIRI
Segnala il numero di giri del motore.
INDICATORE LIVELLO COMBUSTIBILE
La lancetta indica la quantità di combustibile presente nel serba-
toio.
0 - serbatoio vuoto.
1 - serbatoio pieno
La spia sull’indicatore si accende quando nel serbatoio sono rima-
sti da 8 a 10 litri di combustibile; in questo caso effettua il riforni-
mento il più presto possibile.
INDICATORE TEMPERATURA LIQUIDO
RAFFREDDAMENTO MOTORE
La lancetta indica la temperatura del liquido di raffreddamento mo-
tore. La spia sull’indicatore si accende per segnalare un aumento
della temperatura del liquido di raffreddamento; in questo caso spe-
gni il motore e rivolgiti ai Servizi Autorizzati Alfa Romeo.
SPIE SU QUADRO
Avvertenze generali
L’accensione delle spie è associata a messaggio specifico e/o av-
viso acustico dove il quadro di bordo lo permette. Tali segnalazio-
ni sono sintetiche e cautelative e non devono essere considerate
esaustive e/o alternative a quanto specificato nel presente Libret-
to Uso e Manutenzione, di cui si consiglia sempre un’attenta let-
tura. In caso di segnalazione di avaria fare sempre e comunque
riferimento a quanto riportato nel presente capitolo.
Liquido freni insufficiente (rossa)
Ruotando la chiave in posizione MAR la spia si accende,
ma deve spegnersi dopo alcuni secondi. La spia (o il
simbolo sul display) si accende quando il livello del li-
quido freni nella vaschetta scende sotto il livello minimo, a causa
di una possibile perdita di liquido dal circuito.
Il display visualizza il messaggio dedicato.
Freno a mano inserito (rossa)
Ruotando la chiave in posizione MAR la spia si accende, ma deve
spegnersi dopo alcuni secondi. La spia (o il simbolo sul display) si
accende quando viene inserito il freno a mano. Se la vettura è in
movimento vi è anche un avviso acustico associato.
AVVERTENZA Se la spia si accende durante la marcia, verificare che
il freno a mano non sia inserito.
x

7
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
Avaria EBD
L’accensione contemporanea delle spie x(rossa) e
>(giallo ambra) con motore acceso indica un’a-
nomalia del sistema EBD oppure che il sistema non
risulta disponibile; in questo caso con frenate violen-
te si può avere un blocco precoce delle ruote poste-
riori, con possibilità di sbandamento. Guidando con
estrema cautela raggiungere immediatamente il più
vicino Servizio Autorizzato Alfa Romeo per la verifi-
ca dell’impianto. Il display visualizza il messaggio de-
dicato.x
>
Avaria ABS (giallo ambra)
Ruotando la chiave in posizione MAR la spia si accende,
ma deve spegnersi dopo alcuni secondi. La spia (o il
simbolo sul display) si accende quando il sistema è inef-
ficiente. In questo caso l’impianto frenante mantiene inalterata la
propria efficacia, ma senza le potenzialità offerte dal sistema ABS.
Procedere con prudenza e rivolgersi appena possibile ai Servizi
Autorizzati Alfa Romeo. Il display visualizza il messaggio dedica-
to.>
Usura pastiglie freno (giallo ambra)
(per versioni/mercati, dove previsto)
La spia (o il simbolo sul display) si accende quando
le pastiglie dei freni anteriori e posteriori risultano usu-
rate; in tal caso provvedere alla sostituzione appena possibile. Il
display visualizza il messaggio dedicato.d

8
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

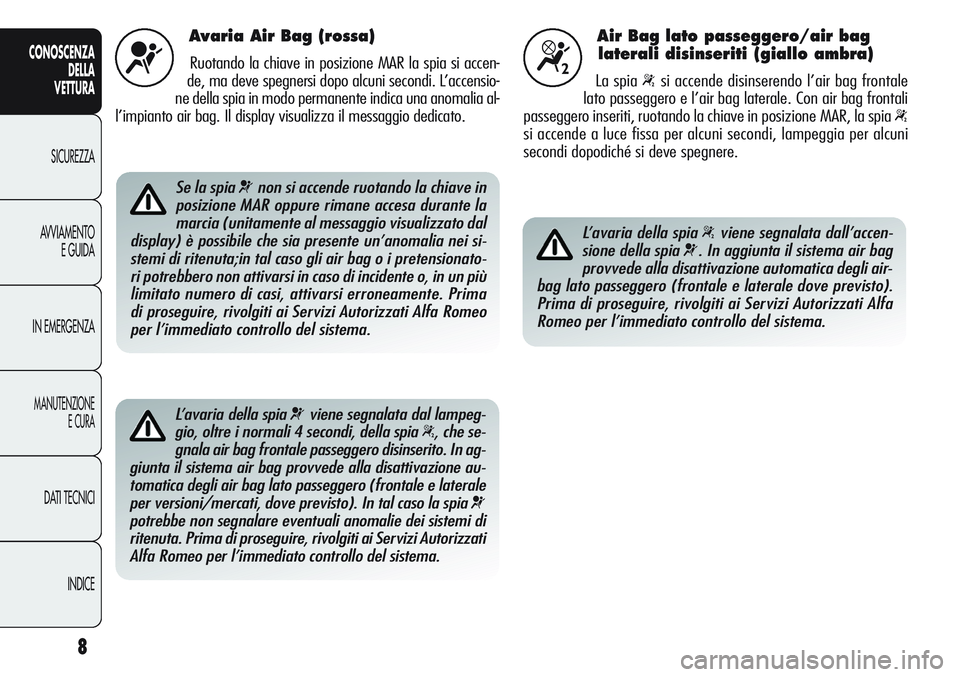

Avaria Air Bag (rossa)
Ruotando la chiave in posizione MAR la spia si accen-
de, ma deve spegnersi dopo alcuni secondi. L’accensio-
ne della spia in modo permanente indica una anomalia al-
l’impianto air bag. Il display visualizza il messaggio dedicato.¬
Se la spia ¬non si accende ruotando la chiave in
posizione MAR oppure rimane accesa durante la
marcia (unitamente al messaggio visualizzato dal
display) è possibile che sia presente un’anomalia nei si-
stemi di ritenuta;in tal caso gli air bag o i pretensionato-
ri potrebbero non attivarsi in caso di incidente o, in un più
limitato numero di casi, attivarsi erroneamente. Prima
di proseguire, rivolgiti ai Servizi Autorizzati Alfa Romeo
per l’immediato controllo del sistema.
L’avaria della spia ¬viene segnalata dal lampeg-
gio, oltre i normali 4 secondi, della spia
“, che se-
gnala air bag frontale passeggero disinserito. In ag-
giunta il sistema air bag provvede alla disattivazione au-
tomatica degli air bag lato passeggero (frontale e laterale
per versioni/mercati, dove previsto). In tal caso la spia
¬
potrebbe non segnalare eventuali anomalie dei sistemi di
ritenuta. Prima di proseguire, rivolgiti ai Servizi Autorizzati
Alfa Romeo per l’immediato controllo del sistema.
Air Bag lato passeggero/air bag
laterali disinseriti (giallo ambra)
La spia “si accende disinserendo l’air bag frontale
lato passeggero e l’air bag laterale. Con air bag frontali
passeggero inseriti, ruotando la chiave in posizione MAR, la spia
“
si accende a luce fissa per alcuni secondi, lampeggia per alcuni
secondi dopodiché si deve spegnere.
“
L’avaria della spia “viene segnalata dall’accen-
sione della spia
¬. In aggiunta il sistema air bag
provvede alla disattivazione automatica degli air-
bag lato passeggero (frontale e laterale dove previsto).
Prima di proseguire, rivolgiti ai Servizi Autorizzati Alfa
Romeo per l’immediato controllo del sistema.

9
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

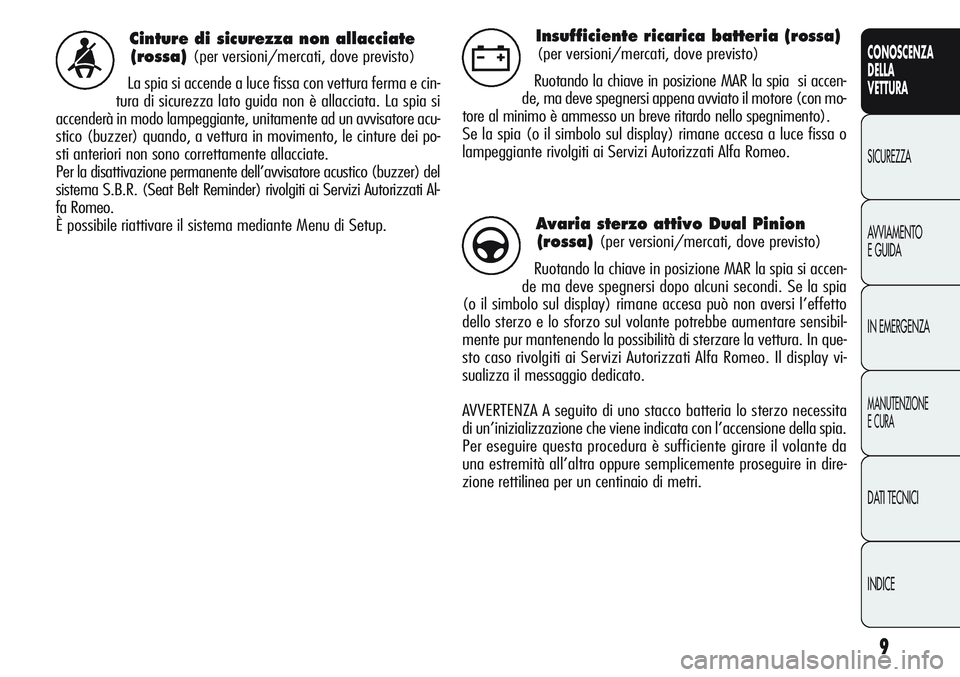

Cinture di sicurezza non allacciate
(rossa)
(per versioni/mercati, dove previsto)
La spia si accende a luce fissa con vettura ferma e cin-
tura di sicurezza lato guida non è allacciata. La spia si
accenderà in modo lampeggiante, unitamente ad un avvisatore acu-
stico (buzzer) quando, a vettura in movimento, le cinture dei po-
sti anteriori non sono correttamente allacciate.
Per la disattivazione permanente dell’avvisatore acustico (buzzer) del
sistema S.B.R. (Seat Belt Reminder) rivolgiti ai Servizi Autorizzati Al-
fa Romeo.
È possibile riattivare il sistema mediante Menu di Setup.<
Insufficiente ricarica batteria (rossa)
(per versioni/mercati, dove previsto)
Ruotando la chiave in posizione MAR la spia si accen-
de, ma deve spegnersi appena avviato il motore (con mo-
tore al minimo è ammesso un breve ritardo nello spegnimento).
Se la spia (o il simbolo sul display) rimane accesa a luce fissa o
lampeggiante rivolgiti ai Servizi Autorizzati Alfa Romeo.w
Avaria sterzo attivo Dual Pinion
(rossa)
(per versioni/mercati, dove previsto)
Ruotando la chiave in posizione MAR la spia si accen-
de ma deve spegnersi dopo alcuni secondi. Se la spia
(o il simbolo sul display) rimane accesa può non aversi l’effetto
dello sterzo e lo sforzo sul volante potrebbe aumentare sensibil-
mente pur mantenendo la possibilità di sterzare la vettura. In que-
sto caso rivolgiti ai Servizi Autorizzati Alfa Romeo. Il display vi-
sualizza il messaggio dedicato.
AVVERTENZA A seguito di uno stacco batteria lo sterzo necessita
di un’inizializzazione che viene indicata con l’accensione della spia.
Per eseguire questa procedura è sufficiente girare il volante da
una estremità all’altra oppure semplicemente proseguire in dire-
zione rettilinea per un centinaio di metri.g

10
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

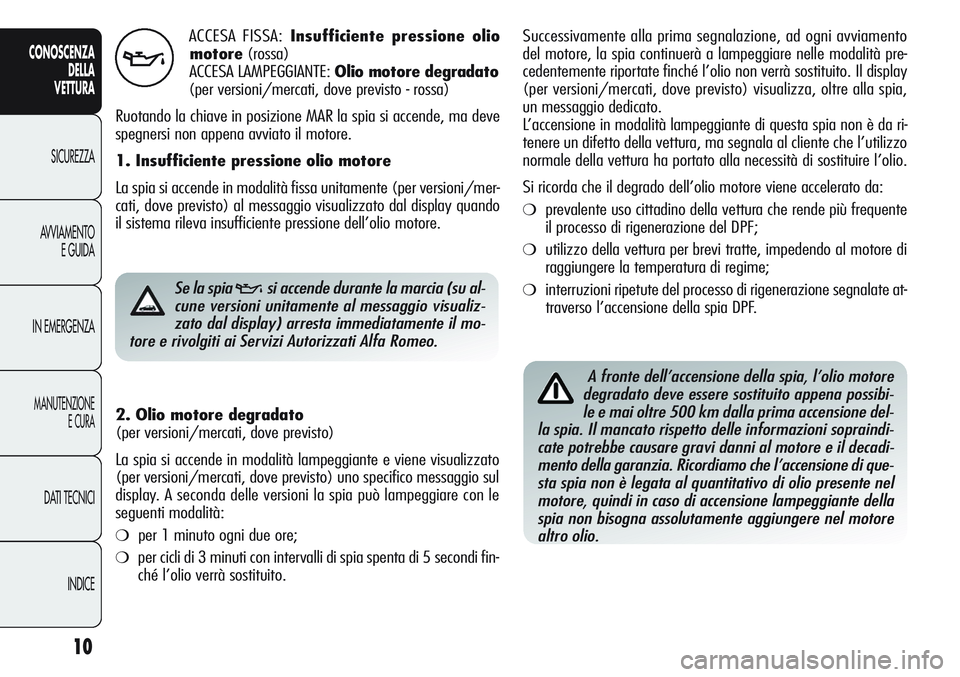

ACCESA FISSA:Insufficiente pressione olio
motore(rossa)
ACCESA LAMPEGGIANTE: Olio motore degradato
(per versioni/mercati, dove previsto - rossa)
Ruotando la chiave in posizione MAR la spia si accende, ma deve
spegnersi non appena avviato il motore.
1. Insufficiente pressione olio motore
La spia si accende in modalità fissa unitamente (per versioni/mer-
cati, dove previsto) al messaggio visualizzato dal display quando
il sistema rileva insufficiente pressione dell’olio motore.
v
Se la spia vsi accende durante la marcia (su al-
cune versioni unitamente al messaggio visualiz-
zato dal display) arresta immediatamente il mo-
tore e rivolgiti ai Servizi Autorizzati Alfa Romeo.
2. Olio motore degradato
(per versioni/mercati, dove previsto)
La spia si accende in modalità lampeggiante e viene visualizzato
(per versioni/mercati, dove previsto) uno specifico messaggio sul
display. A seconda delle versioni la spia può lampeggiare con le
seguenti modalità:
❍per 1 minuto ogni due ore;
❍per cicli di 3 minuti con intervalli di spia spenta di 5 secondi fin-
ché l’olio verrà sostituito.Successivamente alla prima segnalazione, ad ogni avviamento
del motore, la spia continuerà a lampeggiare nelle modalità pre-
cedentemente riportate finché l’olio non verrà sostituito. Il display
(per versioni/mercati, dove previsto) visualizza, oltre alla spia,
un messaggio dedicato.
L’accensione in modalità lampeggiante di questa spia non è da ri-
tenere un difetto della vettura, ma segnala al cliente che l’utilizzo
normale della vettura ha portato alla necessità di sostituire l’olio.
Si ricorda che il degrado dell’olio motore viene accelerato da:
❍prevalente uso cittadino della vettura che rende più frequente
il processo di rigenerazione del DPF;
❍utilizzo della vettura per brevi tratte, impedendo al motore di
raggiungere la temperatura di regime;
❍interruzioni ripetute del processo di rigenerazione segnalate at-
traverso l’accensione della spia DPF.
A fronte dell’accensione della spia, l’olio motore
degradato deve essere sostituito appena possibi-
le e mai oltre 500 km dalla prima accensione del-
la spia. Il mancato rispetto delle informazioni sopraindi-
cate potrebbe causare gravi danni al motore e il decadi-
mento della garanzia. Ricordiamo che l’accensione di que-
sta spia non è legata al quantitativo di olio presente nel
motore, quindi in caso di accensione lampeggiante della
spia non bisogna assolutamente aggiungere nel motore
altro olio.

11
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

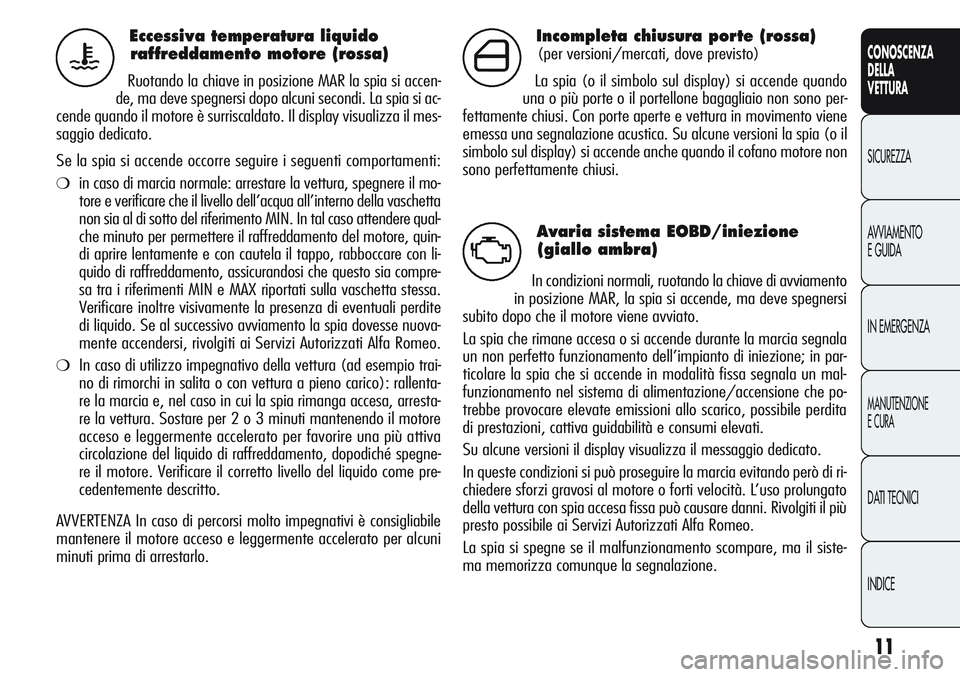

Eccessiva temperatura liquido
raffreddamento motore (rossa)
Ruotando la chiave in posizione MAR la spia si accen-
de, ma deve spegnersi dopo alcuni secondi. La spia si ac-
cende quando il motore è surriscaldato. Il display visualizza il mes-
saggio dedicato.
Se la spia si accende occorre seguire i seguenti comportamenti:
❍in caso di marcia normale: arrestare la vettura, spegnere il mo-
tore e verificare che il livello dell’acqua all’interno della vaschetta
non sia al di sotto del riferimento MIN. In tal caso attendere qual-
che minuto per permettere il raffreddamento del motore, quin-
di aprire lentamente e con cautela il tappo, rabboccare con li-
quido di raffreddamento, assicurandosi che questo sia compre-
sa tra i riferimenti MIN e MAX riportati sulla vaschetta stessa.
Verificare inoltre visivamente la presenza di eventuali perdite
di liquido. Se al successivo avviamento la spia dovesse nuova-
mente accendersi, rivolgiti ai Servizi Autorizzati Alfa Romeo.
❍In caso di utilizzo impegnativo della vettura (ad esempio trai-
no di rimorchi in salita o con vettura a pieno carico): rallenta-
re la marcia e, nel caso in cui la spia rimanga accesa, arresta-
re la vettura. Sostare per 2 o 3 minuti mantenendo il motore
acceso e leggermente accelerato per favorire una più attiva
circolazione del liquido di raffreddamento, dopodiché spegne-
re il motore. Verificare il corretto livello del liquido come pre-
cedentemente descritto.
AVVERTENZA In caso di percorsi molto impegnativi è consigliabile
mantenere il motore acceso e leggermente accelerato per alcuni
minuti prima di arrestarlo.
u
Incompleta chiusura porte (rossa)
(per versioni/mercati, dove previsto)
La spia (o il simbolo sul display) si accende quando
una o più porte o il portellone bagagliaio non sono per-
fettamente chiusi. Con porte aperte e vettura in movimento viene
emessa una segnalazione acustica. Su alcune versioni la spia (o il
simbolo sul display) si accende anche quando il cofano motore non
sono perfettamente chiusi.´
Avaria sistema EOBD/iniezione
(giallo ambra)
In condizioni normali, ruotando la chiave di avviamento
in posizione MAR, la spia si accende, ma deve spegnersi
subito dopo che il motore viene avviato.
La spia che rimane accesa o si accende durante la marcia segnala
un non perfetto funzionamento dell’impianto di iniezione; in par-
ticolare la spia che si accende in modalità fissa segnala un mal-
funzionamento nel sistema di alimentazione/accensione che po-
trebbe provocare elevate emissioni allo scarico, possibile perdita
di prestazioni, cattiva guidabilità e consumi elevati.
Su alcune versioni il display visualizza il messaggio dedicato.
In queste condizioni si può proseguire la marcia evitando però di ri-
chiedere sforzi gravosi al motore o forti velocità. L’uso prolungato
della vettura con spia accesa fissa può causare danni. Rivolgiti il più
presto possibile ai Servizi Autorizzati Alfa Romeo.
La spia si spegne se il malfunzionamento scompare, ma il siste-
ma memorizza comunque la segnalazione.
U

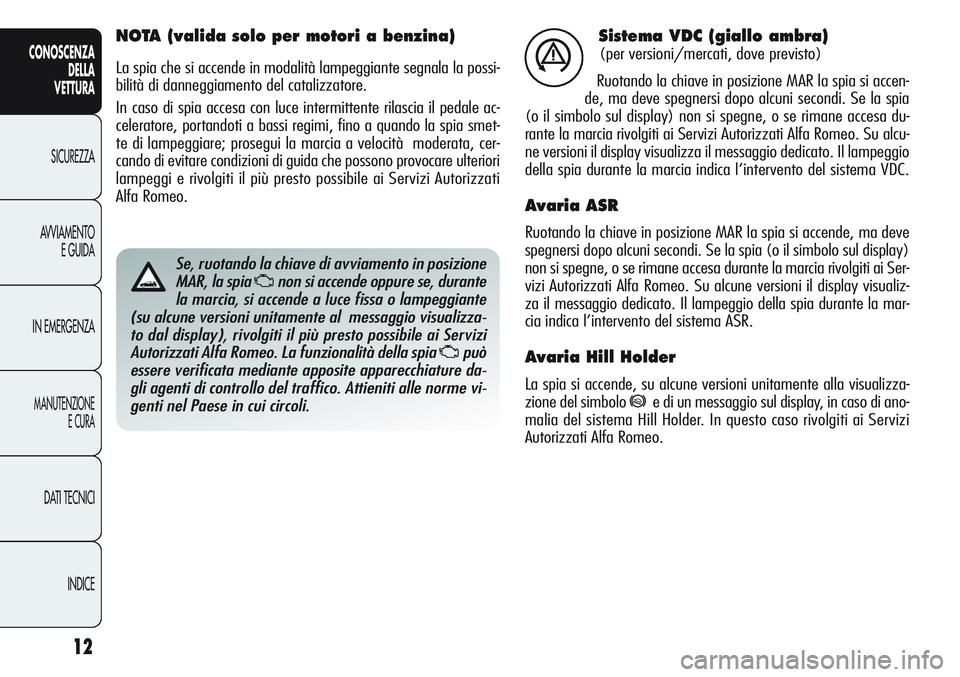

12
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
Sistema VDC (giallo ambra)
(per versioni/mercati, dove previsto)
Ruotando la chiave in posizione MAR la spia si accen-
de, ma deve spegnersi dopo alcuni secondi. Se la spia
(o il simbolo sul display) non si spegne, o se rimane accesa du-
rante la marcia rivolgiti ai Servizi Autorizzati Alfa Romeo. Su alcu-
ne versioni il display visualizza il messaggio dedicato. Il lampeggio
della spia durante la marcia indica l’intervento del sistema VDC.
Avaria ASR
Ruotando la chiave in posizione MAR la spia si accende, ma deve
spegnersi dopo alcuni secondi. Se la spia (o il simbolo sul display)
non si spegne, o se rimane accesa durante la marcia rivolgiti ai Ser-
vizi Autorizzati Alfa Romeo. Su alcune versioni il display visualiz-
za il messaggio dedicato. Il lampeggio della spia durante la mar-
cia indica l’intervento del sistema ASR.
Avaria Hill Holder
La spia si accende, su alcune versioni unitamente alla visualizza-
zione del simbolo
*e di un messaggio sul display, in caso di ano-
malia del sistema Hill Holder. In questo caso rivolgiti ai Servizi
Autorizzati Alfa Romeo.
á
NOTA (valida solo per motori a benzina)
La spia che si accende in modalità lampeggiante segnala la possi-
bilità di danneggiamento del catalizzatore.
In caso di spia accesa con luce intermittente rilascia il pedale ac-
celeratore, portandoti a bassi regimi, fino a quando la spia smet-
te di lampeggiare; prosegui la marcia a velocità moderata, cer-
cando di evitare condizioni di guida che possono provocare ulteriori
lampeggi e rivolgiti il più presto possibile ai Servizi Autorizzati
Alfa Romeo.
Se, ruotando la chiave di avviamento in posizione
MAR, la spia
Unon si accende oppure se, durante
la marcia, si accende a luce fissa o lampeggiante
(su alcune versioni unitamente al messaggio visualizza-
to dal display), rivolgiti il più presto possibile ai Servizi
Autorizzati Alfa Romeo. La funzionalità della spia
Upuò
essere verificata mediante apposite apparecchiature da-
gli agenti di controllo del traffico. Attieniti alle norme vi-
genti nel Paese in cui circoli.
