2012 Alfa Romeo Giulietta Libretto Uso Manutenzione (in Italian)

149
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
AVVERTENZE
Non lavare i sedili con acqua o vapore in pressione (a mano o
nelle stazioni di lavaggio automatiche per sedili).
L’attivazione degli air bag frontali e/o laterali è possibile quando
la vettura è stata sottoposta a forti urti che interessano la zona sot-
toscocca (es. urti violenti contro gradini, marciapiedi, cadute della
vettura in grandi buche o avvallamenti stradali, ecc…).
L’entrata in funzione degli air bag libera una piccola quantità di pol-
veri: queste non sono nocive e non indicano un principio di incen-
dio. La polvere potrebbe tuttavia irritarti la pelle e gli occhi: in
questo caso lavati con sapone neutro ed acqua.
Tutti gli interventi di controllo, riparazione e sostituzione riguardanti
gli air bag devono essere effettuati dai Servizi Autorizzati Alfa
Romeo.
In caso di rottamazione della vettura rivolgiti ai Servizi Autorizzati
Alfa Romeo per far disattivare l’impianto air bag.
L’attivazione di pretensionatori ed air bag è decisa in modo diffe-
renziato, in base al tipo di urto. La mancata attivazione di uno o
più di essi non è pertanto indice di malfunzionamento del sistema.Non agganciare oggetti rigidi ai ganci appendia-
biti ed alle maniglie di sostegno.
Non appoggiare la testa, le braccia o i gomiti sul-
la porta, sui finestrini e nell’area del window bag
per evitare possibili lesioni durante la fase di gon-
fiaggio.
Non sporgere mai la testa, le braccia e i gomiti fuo-
ri dal finestrino.

150
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
Se la spia ¬non si accende ruotando la chiave in po-
sizione MAR oppure rimane accesa durante la mar-
cia (su alcune versioni unitamente alla visualizza-
zione di un messaggio sul display) è possibile che sia pre-
sente una anomalia nei sistemi di ritenuta; in tal caso air bag
o pretensionatori potrebbero non attivarsi in caso di inci-
dente o, in un più limitato numero di casi, attivarsi erro-
neamente. Prima di proseguire, rivolgiti ai Servizi Autoriz-
zati Alfa Romeo per l’immediato controllo del sistema.
Le scadenze relative a carica pirotecnica e contat-
to spiralato sono indicate nell’apposita targhetta
ubicata all’interno del cassetto portaoggetti.
All’avvicinarsi di queste scadenze rivolgiti ai Servizi
Autorizzati Alfa Romeo per la loro sostituzione.
Non viaggiare con oggetti in grembo, davanti al
torace e tanto meno tenendo tra le labbra pipa,
matite ecc. In caso di urto con intervento dell’air
bag potrebbero arrecarvi gravi danni.
Se la vettura è stata oggetto di furto o tentativo
di furto, se ha subito atti vandalici, inondazioni o
allagamenti, far verificare il sistema air bag pres-
so i Servizi Autorizzati Alfa Romeo.
Con chiave di avviamento inserita ed in posizione
MAR, anche con motore spento, gli air bag posso-
no attivarsi anche a vettura ferma, qualora que-
sta venga urtata da un altro veicolo in marcia. Quindi
anche con vettura ferma non devi assolutamente dispor-
re bambini sul sedile anteriore. Ricordati anche che quan-
do la chiave è in posizione STOP nessun dispositivo di si-
curezza (air bag o pretensionatori) si attiva in caso d’ur-
to; la mancata attivazione di tali dispositivi in questi ca-
si, pertanto, non può essere considerata come indice di
malfunzionamento del sistema.
Ruotando la chiave di avviamento in posizione
MAR la spia
“(con air bag frontale lato passeg-
gero attivato) si accende e lampeggia per alcuni
secondi, per ricordare che l’air bag passeggero si atti-
verà in caso d’urto, dopodiché si deve spegnere.
L’intervento dell’air bag frontale è previsto per ur-
ti di entità superiore a quella dei pretensionatori.
Per urti compresi nell’intervallo tra le due soglie
di attivazione è pertanto normale che entrino in funzione
i soli pretensionatori.

151
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
AVVIAMENTO E GUIDA
PROCEDURA PER VERSIONI DIESEL
Procedi come segue:
❍tira il freno a mano e posiziona la leva del cambio in folle;
❍ruota la chiave di avviamento in posizione MAR: sul quadro
strumenti si accendono le spie
meY;
❍attendi lo spegnimento delle spie;
❍premi a fondo il pedale della frizione, senza premere l’accele-
ratore;
❍ruota la chiave di avviamento in posizione AVV subito dopo lo
spegnimento della spia
m. Attendere troppo significa ren-
dere inutile il lavoro di riscaldamento delle candelette. Rila-
scia la chiave appena il motore si è avviato.
L’accensione della spia min modo lampeggian-
te per circa 1 minuto dopo l’avviamento o duran-
te un trascinamento prolungato segnala una ano-
malia al sistema di preriscaldo candelette. Se il motore si
avvia si può regolarmente utilizzare la vettura ma rivol-
giti prima possibile ai Servizi Autorizzati Alfa Romeo.
È pericoloso far funzionare il motore in locali chiu-
si. Il motore consuma ossigeno e scarica anidride
carbonica, ossido di carbonio ed altri gas tossici.
AVVIAMENTO DEL MOTORE
PROCEDURA PER VERSIONI A BENZINA
Procedi come segue:
❍tira il freno a mano e posiziona la leva del cambio in folle;
❍premi a fondo il pedale della frizione, senza premere l’accele-
ratore;
❍ruota la chiave di avviamento in posizione AVV e rilasciala ap-
pena il motore si è avviato.
AVVERTENZE
❍Se il motore non si avvia al primo tentativo riporta la chiave
in posizione STOP prima di ripetere la manovra di avviamento.
❍Se con chiave in posizione MAR la spia Ysul quadro strumenti
rimane accesa unitamente alla spia
U, riporta la chiave in po-
sizione STOP e poi di nuovo in MAR; se la spia continua a ri-
manere accesa, riprova con le altre chiavi in dotazione. Se non
riesci ancora ad avviare il motore rivolgiti ai Servizi Autorizza-
ti Alfa Romeo.
❍Con motore spento non lasciare la chiave di avviamento in
posizione MAR.

152
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

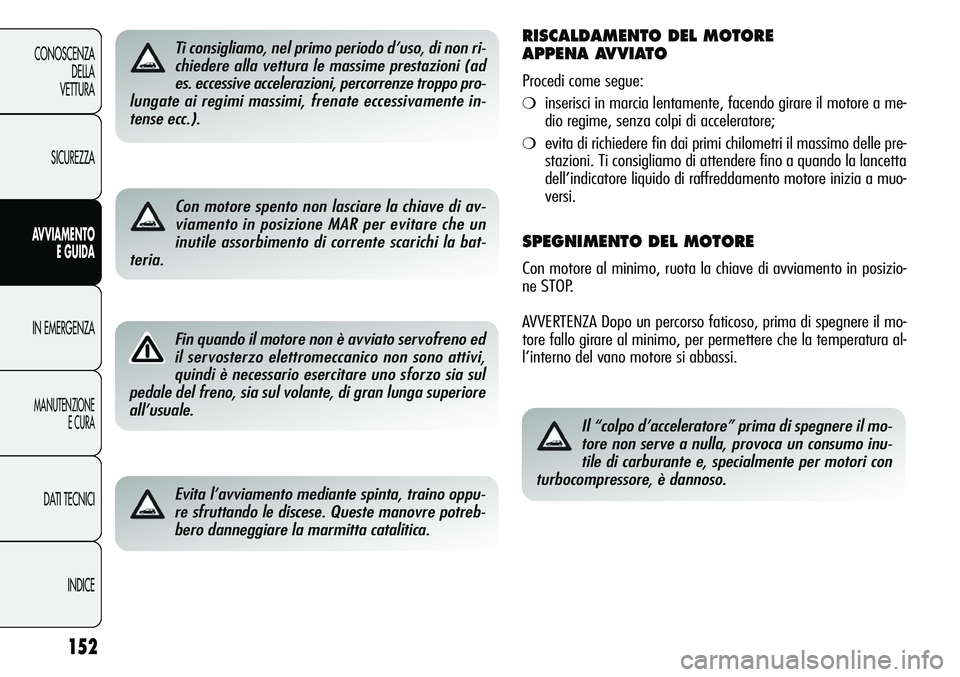

Ti consigliamo, nel primo periodo d’uso, di non ri-
chiedere alla vettura le massime prestazioni (ad
es. eccessive accelerazioni, percorrenze troppo pro-
lungate ai regimi massimi, frenate eccessivamente in-
tense ecc.).
Fin quando il motore non è avviato servofreno ed
il servosterzo elettromeccanico non sono attivi,
quindi è necessario esercitare uno sforzo sia sul
pedale del freno, sia sul volante, di gran lunga superiore
all’usuale.
Evita l’avviamento mediante spinta, traino oppu-
re sfruttando le discese. Queste manovre potreb-
bero danneggiare la marmitta catalitica.
Con motore spento non lasciare la chiave di av-
viamento in posizione MAR per evitare che un
inutile assorbimento di corrente scarichi la bat-
teria.
RISCALDAMENTO DEL MOTORE
APPENA AVVIATO
Procedi come segue:
❍inserisci in marcia lentamente, facendo girare il motore a me-
dio regime, senza colpi di acceleratore;
❍evita di richiedere fin dai primi chilometri il massimo delle pre-
stazioni. Ti consigliamo di attendere fino a quando la lancetta
dell’indicatore liquido di raffreddamento motore inizia a muo-
versi.
SPEGNIMENTO DEL MOTORE
Con motore al minimo, ruota la chiave di avviamento in posizio-
ne STOP.
AVVERTENZA Dopo un percorso faticoso, prima di spegnere il mo-
tore fallo girare al minimo, per permettere che la temperatura al-
l’interno del vano motore si abbassi.
Il “colpo d’acceleratore” prima di spegnere il mo-
tore non serve a nulla, provoca un consumo inu-
tile di carburante e, specialmente per motori con
turbocompressore, è dannoso.

153
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
AVVERTENZA Esegui queste manovre con pedale del freno premuto.
AVVERTENZA Per vetture dotate di bracciolo anteriore, solleva que-
st’ultimo in modo che non costituisca impedimento all’azionamento
della leva del freno a mano.
fig. 110A0K0073m
La vettura deve rimanere bloccata dopo alcuni scat-
ti della leva: se così non fosse rivolgiti ai Servizi
Autorizzati Alfa Romeo per eseguire la regolazione.
IN SOSTA
Spegni il motore e tira il freno a mano. Inserisci la marcia (la 1a
in salita o la retromarcia in discesa) e lascia le ruote sterzate.
Se la vettura è posteggiata in forte pendenza blocca le ruote con
un cuneo od un sasso. Scendendo dalla vettura estrai sempre la
chiave dal dispositivo di avviamento.
FRENO A MANO fig. 110
Per azionarlo tira la leva A verso l’alto, fino a garantire il bloccag-
gio della vettura. Per disinserirlo solleva leggermente la leva A, pre-
mi e mantieni premuto il pulsante B ed abbassa la leva.

154
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
USO DEL CAMBIO
Per inserire le marce, premi a fondo il pedale della frizione e met-
ti la leva del cambio nella posizione desiderata (lo schema per
l’inserimento delle marce è riportato sull’impugnatura della le-
va fig. 111).
Per inserire la 6° marcia aziona la leva esercitando una pressio-
ne verso destra per evitare di inserire erroneamente la 4° mar-
cia. Analoga azione per il passaggio dalla 6° alla 5° marcia.
Per inserire la retromarcia (R) dalla posizione di folle solleva
l’anello A-fig. 111 e contemporaneamente sposta la leva verso
sinistra e poi avanti.
AVVERTENZA La retromarcia può essere inserita solo a vettura com-
pletamente ferma.
fig. 111A0K0082m
Per cambiare correttamente le marce premi a fon-
do il pedale della frizione. Quindi, il pavimento sot-
to la pedaliera non deve presentare ostacoli: as-
sicurati che eventuali sovratappeti siano sempre ben di-
stesi e non interferiscano con i pedali.
Non guidare con la mano appoggiata alla leva del
cambio, perché lo sforzo esercitato, anche se leg-
gero, a lungo andare può usurare elementi inter-
ni al cambio.

155
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
RISPARMIO DI COMBUSTIBILE
Di seguito riportiamo alcuni utili suggerimenti che consentono di ot-
tenere un risparmio di combustibile ed un contenimento delle emis-
sioni nocive.
CONSIDERAZIONI GENERALI
Manutenzione della vettura
Cura la manutenzione della vettura eseguendo i controlli e le re-
gistrazioni previste nel “Piano di manutenzione programmata” (ve-
di capitolo “Manutenzione e cura”.
Pneumatici
Controlla periodicamente la pressione dei pneumatici con un in-
tervallo non superiore alle 4 settimane: se la pressione è troppo
bassa aumentano i consumi in quanto maggiore è la resistenza al
rotolamento.
Carichi inutili
Non viaggiare con il bagagliaio sovraccarico. Il peso della vettura
ed il suo assetto influenzano fortemente i consumi e la stabilità.
Portapacchi/portasci
Togli il portapacchi od il portasci dal tetto appena utilizzati. Questi
accessori diminuiscono la penetrazione aerodinamica della vettu-
ra influendo negativamente sui consumi. In caso di trasporto di og-
getti particolarmente voluminosi utilizzare preferibilmente un ri-
morchio.
Utilizzatori elettrici
Utilizza i dispositivi elettrici solo per il tempo necessario. Il lunot-
to termico, i proiettori supplementari, i tergicristalli, la ventola del-
l’impianto di riscaldamento assorbono una notevole quantità di cor-
rente, provocando di conseguenza un aumento del consumo di
combustibile (fino a +25% su ciclo urbano).
Climatizzatore
L’utilizzo del climatizzatore provoca un aumento dei consumi: quan-
do la temperatura esterna lo consente utilizza preferibilmente gli
aeratori.
Appendici aerodinamiche
L’utilizzo di appendici aerodinamiche, non certificate allo scopo,
può penalizzare aerodinamica e consumi.

156
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
STILE DI GUIDA
Avviamento
Non fare scaldare il motore con vettura ferma né al regime mini-
mo né elevato: in queste condizioni il motore si scalda molto più
lentamente, aumentando consumi ed emissioni. È consigliabile par-
tire subito e lentamente, evitando regimi elevati: in tal modo il mo-
tore si scalderà più rapidamente.
Manovre inutili
Evita colpi di acceleratore quando si è fermi al semaforo o prima
di spegnere il motore. Quest’ultima manovra, come anche la “dop-
pietta”, sono inutili provocando un aumento dei consumi e del-
l’inquinamento.
Selezione delle marce
Quando le condizioni del traffico ed il percorso stradale lo consen-
tono, utilizza una marcia alta. Utilizzare una marcia bassa per ot-
tenere una brillante accelerazione comporta un aumento dei con-
sumi. L’utilizzo improprio di una marcia alta aumenta consumi,
emissioni ed usura motore.
Velocità massima
Il consumo di combustibile aumenta notevolmente con l’aumen-
tare della velocità. Mantieni una velocità il più possibile uniforme,
evita frenate e riprese superflue, che provocano eccessivo consu-
mo di combustibile ed aumento delle emissioni.
Accelerazione
Accelerare violentemente penalizza notevolmente i consumi e le
emissioni: accelera con gradualità e non oltrepassare il regime di
coppia massima.
CONDIZIONI D’IMPIEGO
Avviamento a freddo
Percorsi molto brevi e frequenti avviamenti a freddo non consen-
tono al motore di raggiungere la temperatura ottimale di esercizio.
Ne consegue un significativo aumento sia dei consumi (da +15
fino a +30% su ciclo urbano), che delle emissioni.
Situazioni di traffico e condizioni stradali
Consumi elevati sono dovuti a situazioni di traffico intenso, ad esem-
pio quando si procede incolonnati con frequente utilizzo dei rap-
porti inferiori del cambio, oppure in grandi città dove sono pre-
senti numerosi semafori. Anche percorsi tortuosi quali strade di
montagna e superfici stradali sconnesse influenzano negativamente
i consumi.
Soste nel traffico
Durante le soste prolungate (es. passaggi a livello) spegni il mo-
tore.
