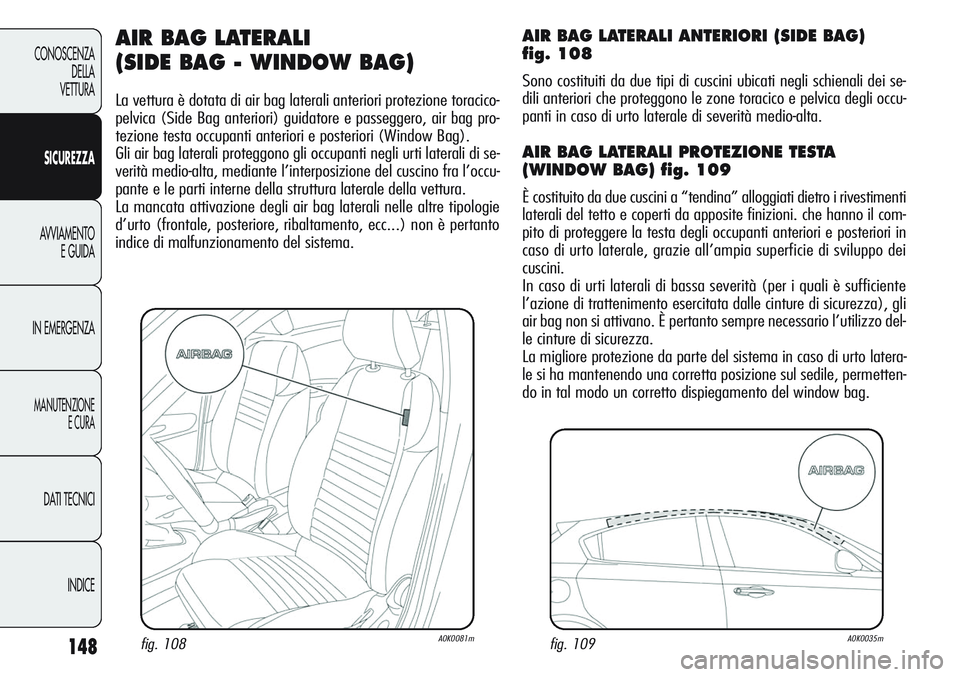

AIR BAG LATERALI
(SIDE BAG - WINDOW BAG)
La vettura è dotata di air bag laterali anteriori protezione toracico-
pelvica (Side Bag anteriori) guidatore e passeggero, air bag pro-
tezione testa occupanti anteriori e posteriori (Window Bag).
Gli air bag laterali proteggono gli occupanti negli urti laterali di se-
verità medio-alta, mediante l’interposizione del cuscino fra l’occu-
pante e le parti interne della struttura laterale della vettura.
La mancata attivazione degli air bag laterali nelle altre tipologie
d’urto (frontale, posteriore, ribaltamento, ecc...) non è pertanto
indice di malfunzionamento del sistema.
fig. 108A0K0081mfig. 109A0K0035m
AIR BAG LATERALI ANTERIORI (SIDE BAG)
fig. 108
Sono costituiti da due tipi di cuscini ubicati negli schienali dei se-
dili anteriori che proteggono le zone toracico e pelvica degli occu-
panti in caso di urto laterale di severità medio-alta.
AIR BAG LATERALI PROTEZIONE TESTA
(WINDOW BAG) fig. 109
È costituito da due cuscini a “tendina” alloggiati dietro i rivestimenti
laterali del tetto e coperti da apposite finizioni. che hanno il com-
pito di proteggere la testa degli occupanti anteriori e posteriori in
caso di urto laterale, grazie all’ampia superficie di sviluppo dei
cuscini.
In caso di urti laterali di bassa severità (per i quali è sufficiente
l’azione di trattenimento esercitata dalle cinture di sicurezza), gli
air bag non si attivano. È pertanto sempre necessario l’utilizzo del-
le cinture di sicurezza.
La migliore protezione da parte del sistema in caso di urto latera-
le si ha mantenendo una corretta posizione sul sedile, permetten-
do in tal modo un corretto dispiegamento del window bag.

149
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

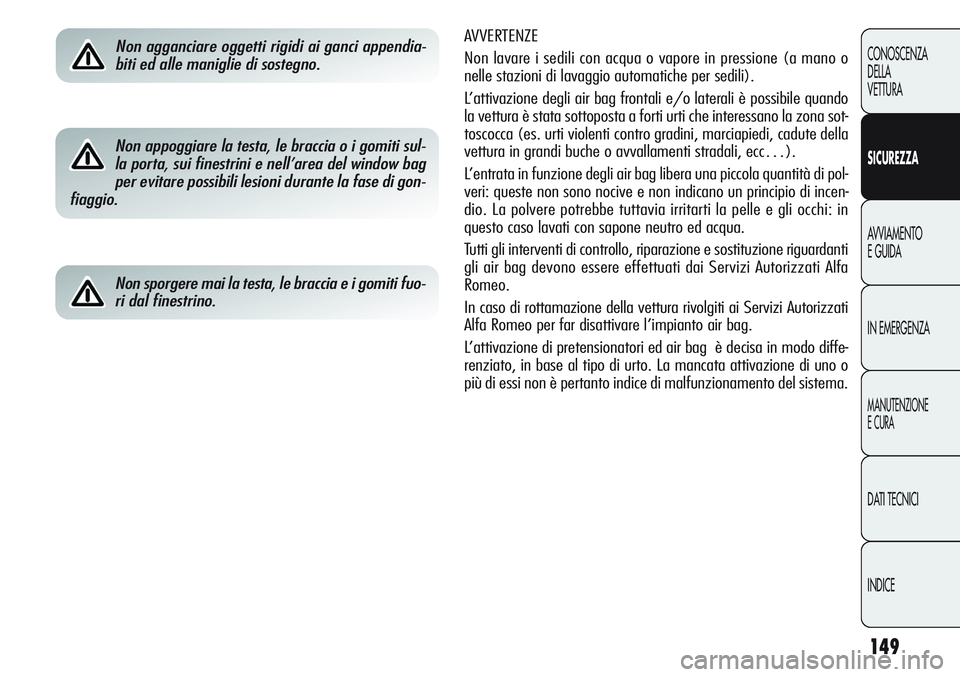

AVVERTENZE
Non lavare i sedili con acqua o vapore in pressione (a mano o
nelle stazioni di lavaggio automatiche per sedili).
L’attivazione degli air bag frontali e/o laterali è possibile quando
la vettura è stata sottoposta a forti urti che interessano la zona sot-
toscocca (es. urti violenti contro gradini, marciapiedi, cadute della
vettura in grandi buche o avvallamenti stradali, ecc…).
L’entrata in funzione degli air bag libera una piccola quantità di pol-
veri: queste non sono nocive e non indicano un principio di incen-
dio. La polvere potrebbe tuttavia irritarti la pelle e gli occhi: in
questo caso lavati con sapone neutro ed acqua.
Tutti gli interventi di controllo, riparazione e sostituzione riguardanti
gli air bag devono essere effettuati dai Servizi Autorizzati Alfa
Romeo.
In caso di rottamazione della vettura rivolgiti ai Servizi Autorizzati
Alfa Romeo per far disattivare l’impianto air bag.
L’attivazione di pretensionatori ed air bag è decisa in modo diffe-
renziato, in base al tipo di urto. La mancata attivazione di uno o
più di essi non è pertanto indice di malfunzionamento del sistema.Non agganciare oggetti rigidi ai ganci appendia-
biti ed alle maniglie di sostegno.
Non appoggiare la testa, le braccia o i gomiti sul-
la porta, sui finestrini e nell’area del window bag
per evitare possibili lesioni durante la fase di gon-
fiaggio.
Non sporgere mai la testa, le braccia e i gomiti fuo-
ri dal finestrino.

291
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

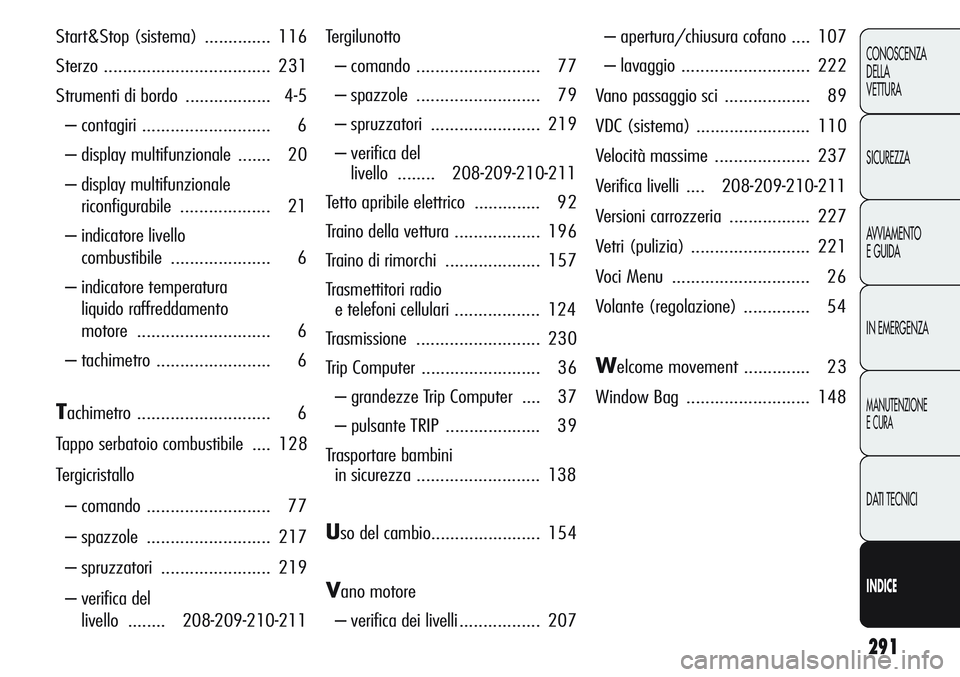

Start&Stop (sistema) .............. 116
Sterzo ................................... 231
Strumenti di bordo .................. 4-5
– contagiri ........................... 6
– display multifunzionale ....... 20
– display multifunzionale
riconfigurabile................... 21
– indicatore livello
combustibile ..................... 6
– indicatore temperatura
liquido raffreddamento
motore............................ 6
– tachimetro ........................ 6
Tachimetro ............................ 6
Tappo serbatoio combustibile .... 128
Tergicristallo
– comando .......................... 77
– spazzole .......................... 217
– spruzzatori ....................... 219
– verifica del
livello ........208-209-210-211– apertura/chiusura cofano .... 107
– lavaggio ........................... 222
Vano passaggio sci .................. 89
VDC (sistema) ........................ 110
Velocità massime .................... 237
Verifica livelli .... 208-209-210-211
Versioni carrozzeria ................. 227
Vetri (pulizia) ......................... 221
Voci Menu ............................. 26
Volante (regolazione) .............. 54
Welcome movement .............. 23
Window Bag .......................... 148 Tergilunotto
– comando .......................... 77
– spazzole .......................... 79
– spruzzatori ....................... 219
– verifica del
livello ........208-209-210-211
Tetto apribile elettrico .............. 92
Traino della vettura.................. 196
Traino di rimorchi .................... 157
Trasmettitori radio
e telefoni cellulari .................. 124
Trasmissione .......................... 230
Trip Computer ......................... 36
– grandezze Trip Computer .... 37
– pulsante TRIP .................... 39
Trasportare bambini
in sicurezza .......................... 138
Uso del cambio....................... 154
Vano motore
– verifica dei livelli................. 207
