2012 Alfa Romeo Giulietta radio

3
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
CONOSCENZA DELLA VETTURA
1. Diffusore fisso per invio aria ai cristalli laterali - 2. Diffusore aria regolabile e orientabile - 3. Leva comando luci esterne - 4. Quadro strumenti -
5. Leva comando tergicristallo/tergilunotto/trip computer - 6. Diffusori superiori regolabili - 7. Display Radionavigatore (per versioni/mercati, do-
ve previsto) - 8. Luci emergenza - 9. Air bag frontale passeggero - 10. Cassetto portaoggetti - 11. Diffusori aria centrali orientabili - 12. Autoradio
(per versioni/mercati, dove previsto) - 13. Comandi per riscaldamento/ventilazione/climatizzazione - 14. Leva cambio - 15. Sistema “Alfa DNA”
16. Pulsanti di comando: luci fendinebbia/retronebbia, sistema Start&Stop (per versioni/mercati, dove previsto), blocco/sblocco porte, attiva-
zione/disattivazione luci AFS (per versioni/mercati, dove previsto) -17. Dispositivo di avviamento - 18. Air bag frontale guidatore - 19. Leva Crui-
se Control (per versioni/mercati, dove previsto) - 20. Pulsanti correttore assetto fari (per versioni/mercati, dove previsto) e accesso Menu Set Up.
A0K0074mfig. 1
PLANCIA PORTASTRUMENTI
La presenza e la posizione dei comandi, degli strumenti e segnalatori possono variare in funzione delle versioni.

24
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
Il menù è composto dalle seguenti voci:
– MENU
– BEEP VELOCITÀ
– SENSORE FARI (per versioni/mercati, dove previsto)
– SENSORE PIOGGIA (per versioni/mercati, dove previsto)
– ATTIVAZIONE/DATI TRIP B
– REGOLA ORA
– REGOLA DATA
– PRIMA PAGINA (per versioni/mercati, dove previsto)
– VEDI RADIO
– AUTOCLOSE
– UNITÀ MISURA
– LINGUA
– VOLUME AVVISI
– VOLUME TASTI
– BEEP/BUZZ CINTURE
– SERVICE
– AIR BAG/BAG PASSEGGERO
– LUCI DIURNE
– LUCI DI CORTESIA
– USCITA MENU
NOTA Alcune voci, sulle vetture equipaggiate con sistema di radio-
navigazione (per versioni/mercati, dove previsto), vengono vi-
sualizzate dal display di quest’ultimo.MENU DI SETUP
Il menù è composto da una serie di voci la cui selezione, realizza-
bile mediante i pulsanti “
Ò▲“ e “▼“ consente l’accesso al-
le diverse operazioni di scelta ed impostazione (setup) riportate
in seguito. Per alcune voci è previsto un sottomenu.
Il menu può essere attivato con una pressione breve del pulsante
SET ESC.

30
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

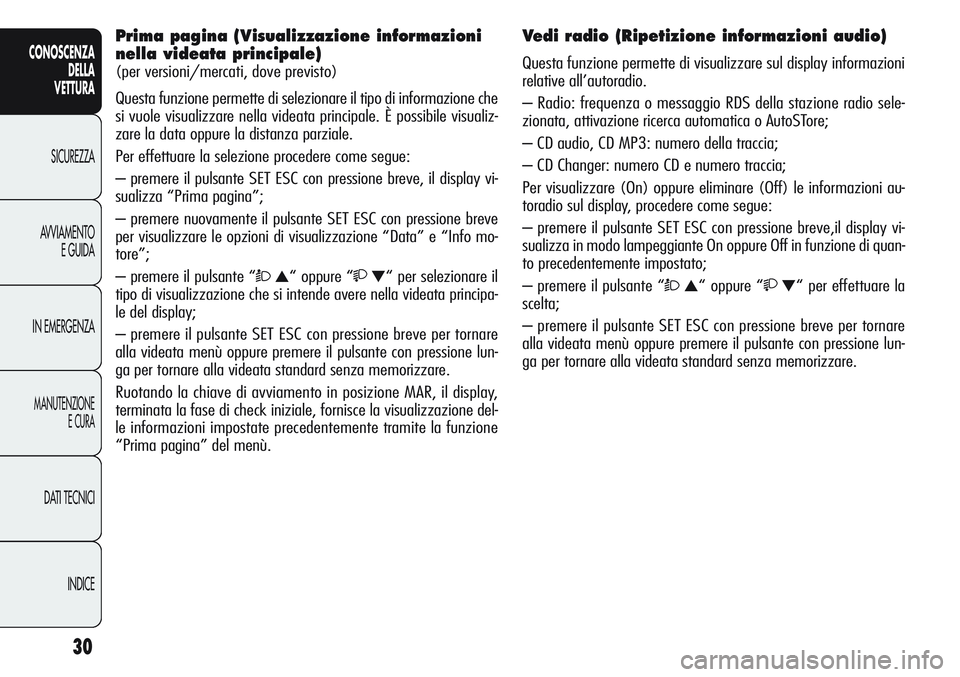

Prima pagina (Visualizzazione informazioni
nella videata principale)
(per versioni/mercati, dove previsto)
Questa funzione permette di selezionare il tipo di informazione che
si vuole visualizzare nella videata principale. È possibile visualiz-
zare la data oppure la distanza parziale.
Per effettuare la selezione procedere come segue:
– premere il pulsante SET ESC con pressione breve, il display vi-
sualizza “Prima pagina”;
– premere nuovamente il pulsante SET ESC con pressione breve
per visualizzare le opzioni di visualizzazione “Data” e “Info mo-
tore”;
– premere il pulsante “
Ò▲“ oppure “▼“ per selezionare il
tipo di visualizzazione che si intende avere nella videata principa-
le del display;
– premere il pulsante SET ESC con pressione breve per tornare
alla videata menù oppure premere il pulsante con pressione lun-
ga per tornare alla videata standard senza memorizzare.
Ruotando la chiave di avviamento in posizione MAR, il display,
terminata la fase di check iniziale, fornisce la visualizzazione del-
le informazioni impostate precedentemente tramite la funzione
“Prima pagina” del menù.
Vedi radio (Ripetizione informazioni audio)
Questa funzione permette di visualizzare sul display informazioni
relative all’autoradio.
– Radio: frequenza o messaggio RDS della stazione radio sele-
zionata, attivazione ricerca automatica o AutoSTore;
– CD audio, CD MP3: numero della traccia;
– CD Changer: numero CD e numero traccia;
Per visualizzare (On) oppure eliminare (Off) le informazioni au-
toradio sul display, procedere come segue:
– premere il pulsante SET ESC con pressione breve,il display vi-
sualizza in modo lampeggiante On oppure Off in funzione di quan-
to precedentemente impostato;
– premere il pulsante “
Ò▲“ oppure “▼“ per effettuare la
scelta;
– premere il pulsante SET ESC con pressione breve per tornare
alla videata menù oppure premere il pulsante con pressione lun-
ga per tornare alla videata standard senza memorizzare.

49
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

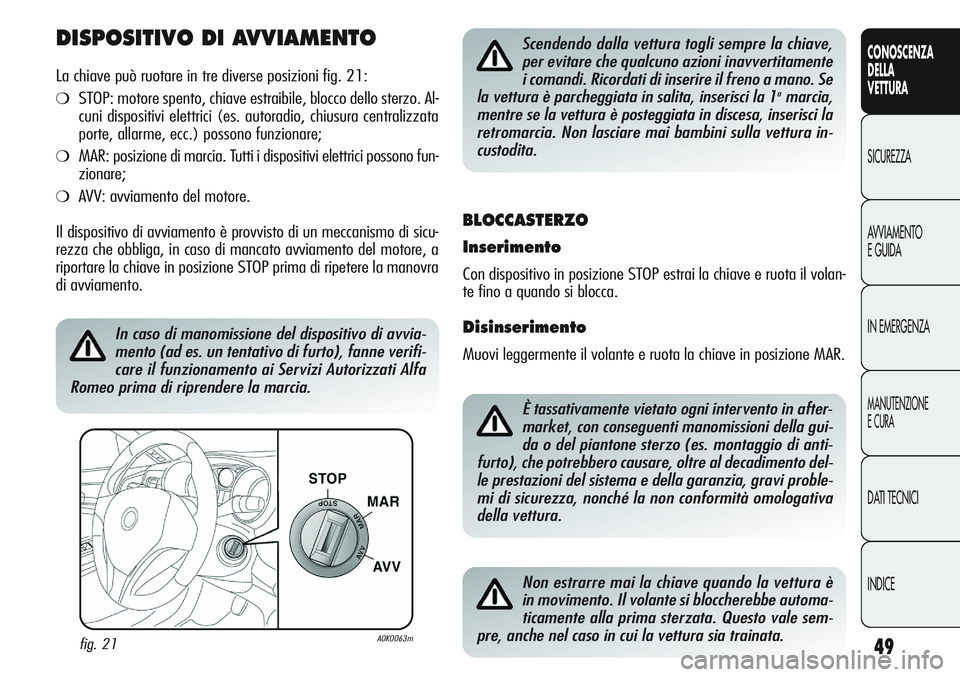

DISPOSITIVO DI AVVIAMENTO
La chiave può ruotare in tre diverse posizioni fig. 21:
❍STOP: motore spento, chiave estraibile, blocco dello sterzo. Al-
cuni dispositivi elettrici (es. autoradio, chiusura centralizzata
porte, allarme, ecc.) possono funzionare;
❍MAR: posizione di marcia. Tutti i dispositivi elettrici possono fun-
zionare;
❍AVV: avviamento del motore.
Il dispositivo di avviamento è provvisto di un meccanismo di sicu-
rezza che obbliga, in caso di mancato avviamento del motore, a
riportare la chiave in posizione STOP prima di ripetere la manovra
di avviamento.
fig. 21A0K0063m
In caso di manomissione del dispositivo di avvia-
mento (ad es. un tentativo di furto), fanne verifi-
care il funzionamento ai Servizi Autorizzati Alfa
Romeo prima di riprendere la marcia.
Scendendo dalla vettura togli sempre la chiave,
per evitare che qualcuno azioni inavvertitamente
i comandi. Ricordati di inserire il freno a mano. Se
la vettura è parcheggiata in salita, inserisci la 1
amarcia,
mentre se la vettura è posteggiata in discesa, inserisci la
retromarcia. Non lasciare mai bambini sulla vettura in-
custodita.
BLOCCASTERZO
Inserimento
Con dispositivo in posizione STOP estrai la chiave e ruota il volan-
te fino a quando si blocca.
Disinserimento
Muovi leggermente il volante e ruota la chiave in posizione MAR.
È tassativamente vietato ogni intervento in after-
market, con conseguenti manomissioni della gui-
da o del piantone sterzo (es. montaggio di anti-
furto), che potrebbero causare, oltre al decadimento del-
le prestazioni del sistema e della garanzia, gravi proble-
mi di sicurezza, nonché la non conformità omologativa
della vettura.
Non estrarre mai la chiave quando la vettura è
in movimento. Il volante si bloccherebbe automa-
ticamente alla prima sterzata. Questo vale sem-
pre, anche nel caso in cui la vettura sia trainata.

122
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
IMPIANTO PREDISPOSIZIONE
AUTORADIO
(per versioni/mercati, dove previsto)
La vettura, se non è stata richiesta con l’autoradio, è dotata sulla
plancia portastrumenti di un vano portaoggetti fig. 86.
L’impianto di predisposizione autoradio è costituito da:
❍cavi per alimentazione autoradio, altoparlanti anteriori e po-
steriori ed antenna;
❍alloggiamento per autoradio;
❍antenna sul tetto della vettura.
fig. 86A0K0134m
L’autoradio va montata nell’apposito vano A-fig. 86, che viene
tolto facendo pressione sulle due linguette di ritenuta B ubicate
nel vano stesso: qui sono reperibili i cavi di alimentazione.
Per il collegamento all’impianto di predisposizio-
ne autoradio rivolgiti ai Servizi Autorizzati Alfa
Romeo in modo da prevenire ogni possibile in-
conveniente che possa compromettere la sicurezza della
vettura.

124
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
TRASMETTITORI RADIO E TELEFONI CELLULARI
Gli apparecchi radiotrasmettitori (cellulari veicolari, CB, radioama-
tori e similari) non possono essere usati all’interno della vettura,
a meno di utilizzare un’antenna separata montata esternamente
alla vettura stessa.
AVVERTENZA L’impiego di tali dispositivi all’interno dell’abitacolo
(senza antenna esterna) può causare, oltre a potenziali danni per
la salute dei passeggeri, malfunzionamenti ai sistemi elettronici
di cui la vettura è equipaggiata, compromettendo la sicurezza del-
la vettura stessa.
Inoltre l’efficienza di trasmissione e di ricezione da tali apparati può
risultare degradata dall’effetto schermante della scocca della vet-
tura. Per quanto riguarda l’impiego dei telefoni cellulari (GSM,
GPRS, UMTS) dotati di omologazione ufficiale CE, si raccomanda
di attenersi scrupolosamente alle istruzioni fornite dal costruttore
del telefono cellulare.
SENSORI DI PARCHEGGIO
(per versioni/mercati, dove previsto)
Sono ubicati nel paraurti posteriore della vettura fig. 88 ed hanno
la funzione di rilevare ed avvisare il guidatore, mediante una se-
gnalazione acustica intermittente, sulla presenza di ostacoli nella
parte posteriore della vettura.
ATTIVAZIONE
I sensori si attivano inserendo la retromarcia. Alla diminuzione
della distanza dall’ostacolo posto dietro alla vettura, corrisponde
un aumento della frequenza della segnalazione acustica.
fig. 88A0K0060m

7,5
7,5
7,5
7,5
15
15
7,5
7,5
10F91
F90
F12
F13
F12
F13
F93
F92
F32155
155
155
155
155
155
155
155
155
191
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

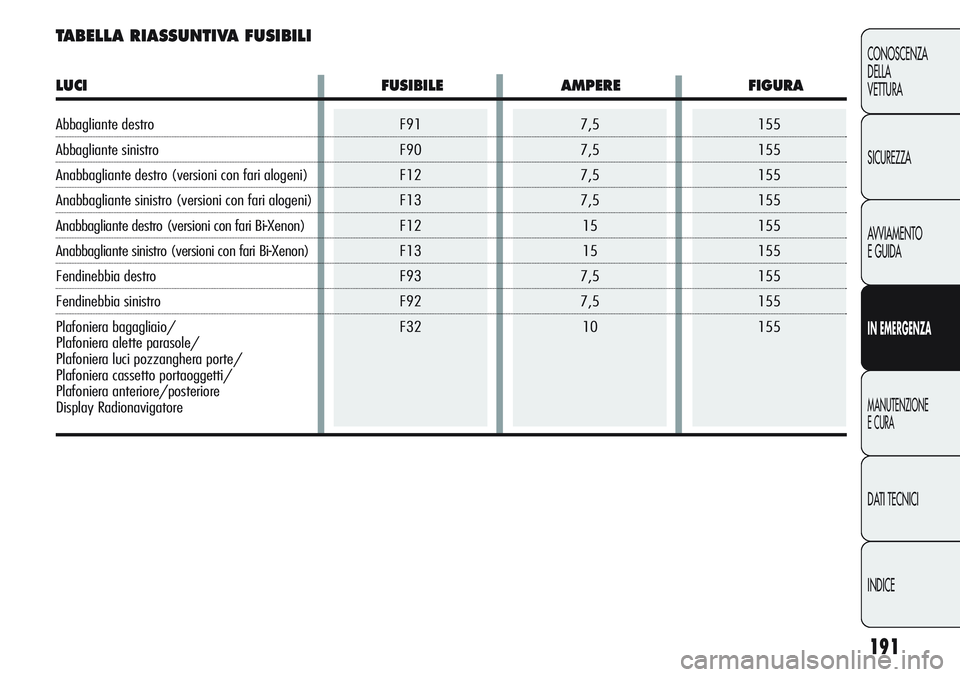

TABELLA RIASSUNTIVA FUSIBILI
LUCI FUSIBILE AMPERE FIGURA
Abbagliante destro
Abbagliante sinistro
Anabbagliante destro (versioni con fari alogeni)
Anabbagliante sinistro (versioni con fari alogeni)
Anabbagliante destro (versioni con fari Bi-Xenon)
Anabbagliante sinistro (versioni con fari Bi-Xenon)
Fendinebbia destro
Fendinebbia sinistro
Plafoniera bagagliaio/
Plafoniera alette parasole/
Plafoniera luci pozzanghera porte/
Plafoniera cassetto portaoggetti/
Plafoniera anteriore/posteriore
Display Radionavigatore

214
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
ECURA
DATI TECNICI
INDICE

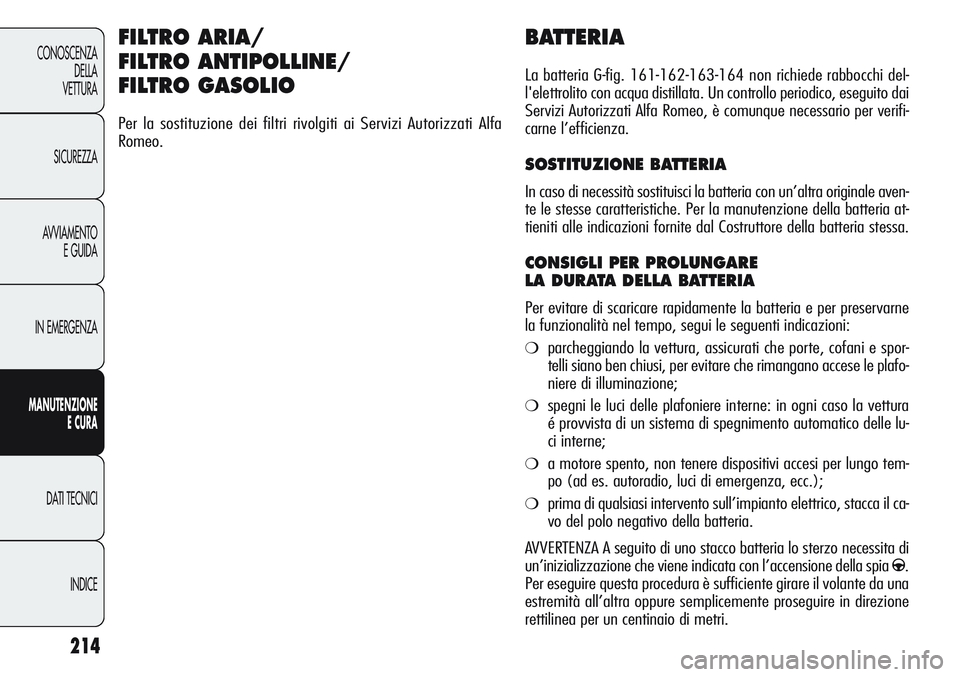

BATTERIA
La batteria G-fig. 161-162-163-164 non richiede rabbocchi del-
l'elettrolito con acqua distillata. Un controllo periodico, eseguito dai
Servizi Autorizzati Alfa Romeo, è comunque necessario per verifi-
carne l’efficienza.
SOSTITUZIONE BATTERIA
In caso di necessità sostituisci la batteria con un’altra originale aven-
te le stesse caratteristiche. Per la manutenzione della batteria at-
tieniti alle indicazioni fornite dal Costruttore della batteria stessa.
CONSIGLI PER PROLUNGARE
LA DURATA DELLA BATTERIA
Per evitare di scaricare rapidamente la batteria e per preservarne
la funzionalità nel tempo, segui le seguenti indicazioni:
❍parcheggiando la vettura, assicurati che porte, cofani e spor-
telli siano ben chiusi, per evitare che rimangano accese le plafo-
niere di illuminazione;
❍spegni le luci delle plafoniere interne: in ogni caso la vettura
é provvista di un sistema di spegnimento automatico delle lu-
ci interne;
❍a motore spento, non tenere dispositivi accesi per lungo tem-
po (ad es. autoradio, luci di emergenza, ecc.);
❍prima di qualsiasi intervento sull’impianto elettrico, stacca il ca-
vo del polo negativo della batteria.
AVVERTENZA A seguito di uno stacco batteria lo sterzo necessita di
un’inizializzazione che viene indicata con l’accensione della spia
g.
Per eseguire questa procedura è sufficiente girare il volante da una
estremità all’altra oppure semplicemente proseguire in direzione
rettilinea per un centinaio di metri.
FILTRO ARIA/
FILTRO ANTIPOLLINE/
FILTRO GASOLIO
Per la sostituzione dei filtri rivolgiti ai Servizi Autorizzati Alfa
Romeo.
