10
!
175

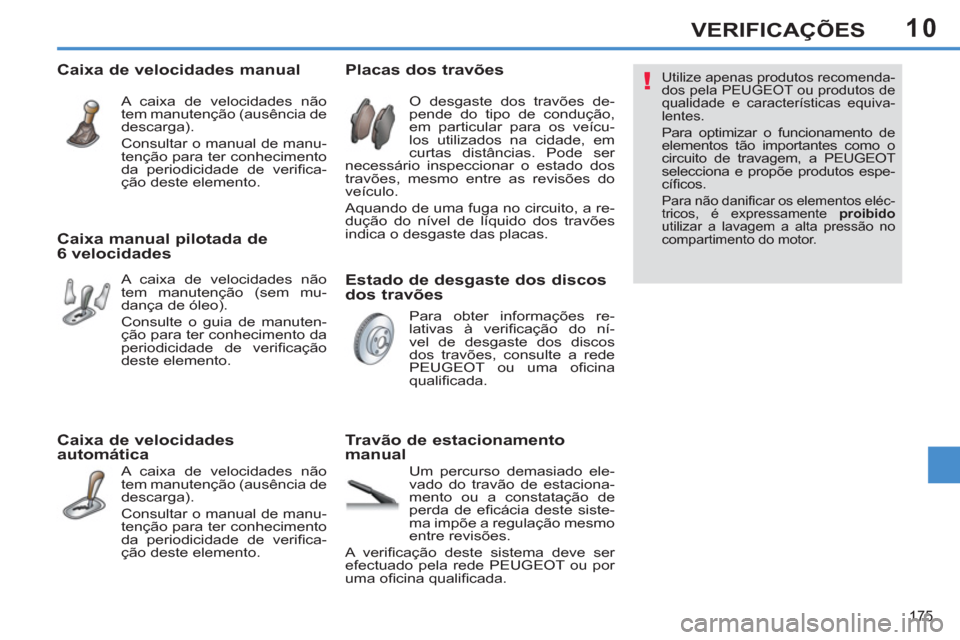

VERIFICAÇÕES

Estado de desgaste dos discos
dos travões














Placas dos travões

Travão de estacionamento
manual
O desgaste dos travões de-
pende do tipo de condução,
em particular para os veícu-
los utilizados na cidade, em
curtas distâncias. Pode ser
necessário inspeccionar o estado dos
travões, mesmo entre as revisões do
veículo.
Aquando de uma fuga no circuito, a re-
dução do nível de líquido dos travões
indica o desgaste das placas.

Para obter informações re-
lativas à verifi cação do ní-
vel de desgaste dos discos
dos travões, consulte a rede
PEUGEOT ou uma ofi cina
qualifi cada.
Um percurso demasiado ele-
vado do travão de estaciona-
mento ou a constatação de
perda de efi cácia deste siste-
ma impõe a regulação mesmo
entre revisões.
A verifi cação deste sistema deve ser
efectuado pela rede PEUGEOT ou por
uma ofi cina qualifi cada.


Caixa de velocidades manual

A caixa de velocidades não
tem manutenção (ausência de
descarga).

Consultar o manual de manu-
tenção para ter conhecimento
da periodicidade de verifi ca-
ção deste elemento.







Caixa manual pilotada de
6 velocidades
A caixa de velocidades não
tem manutenção (sem mu-
dança de óleo).

Consulte o guia de manuten-
ção para ter conhecimento da
periodicidade de verifi cação
deste elemento.


Caixa de velocidades
automática
A caixa de velocidades não
tem manutenção (ausência de
descarga).

Consultar o manual de manu-
tenção para ter conhecimento
da periodicidade de verifi ca-
ção deste elemento.























Utilize apenas produtos recomenda-
dos pela PEUGEOT ou produtos de
qualidade e características equiva-
lentes.
Para optimizar o funcionamento de
elementos tão importantes como o
circuito de travagem, a PEUGEOT
selecciona e propõe produtos espe-
cífi cos.

Para não danifi car os elementos eléc-
tricos, é expressamente proibido

utilizar a lavagem a alta pressão no
compartimento do motor.

11
i
176
INFORMAÇÕES PRÁTICAS

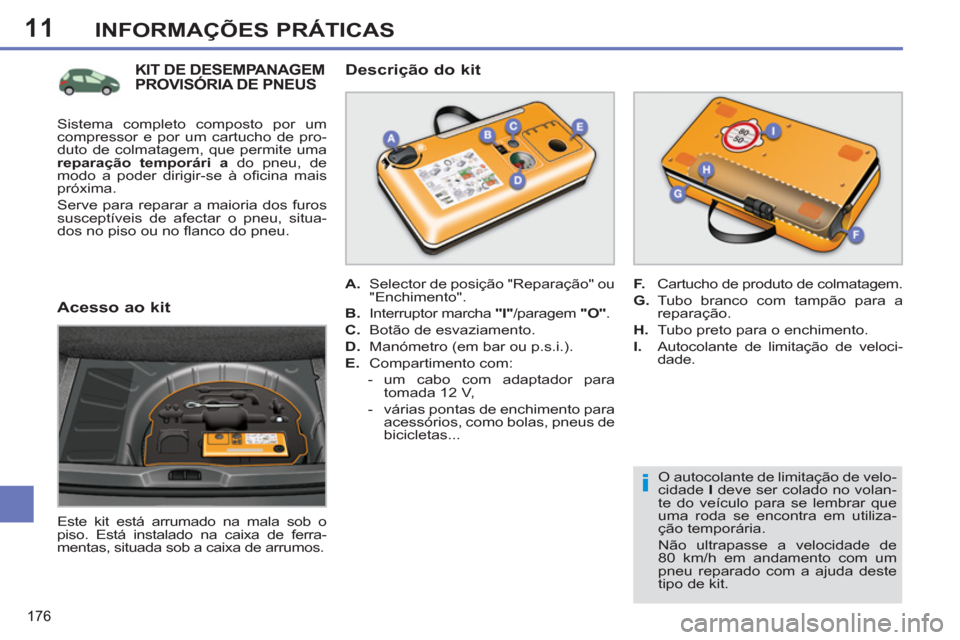

O autocolante de limitação de velo-
cidade I
deve ser colado no volan-
te do veículo para se lembrar que
uma roda se encontra em utiliza-
ção temporária.
Não ultrapasse a velocidade de
80 km/h em andamento com um
pneu reparado com a ajuda deste
tipo de kit.



















KIT DE DESEMPANAGEM
PROVISÓRIA DE PNEUS
Este kit está arrumado na mala sob o
piso. Está instalado na caixa de ferra-
mentas, situada sob a caixa de arrumos.


Descrição do kit



A.
Selector de posição "Reparação" ou
"Enchimento".

B.
Interruptor marcha "I"
/paragem "O"
.

C.
Botão de esvaziamento.

D.
Manómetro (em bar ou p.s.i.).

E.
Compartimento com:


- um cabo com adaptador para
tomada 12 V,

- várias pontas de enchimento para
acessórios, como bolas, pneus de
bicicletas...
F.
Cartucho de produto de colmatagem.

G.
Tubo branco com tampão para a
reparação.

H.
Tubo preto para o enchimento.

I.
Autocolante de limitação de veloci-
dade.


Acesso ao kit

Sistema completo composto por um
compressor e por um cartucho de pro-
duto de colmatagem, que permite uma
reparação temporári
a
do pneu, de
modo a poder dirigir-se à ofi cina mais
próxima.
Serve para reparar a maioria dos furos
susceptíveis de afectar o pneu, situa-
dos no piso ou no fl anco do pneu.

11
i!
177
INFORMAÇÕES PRÁTICAS

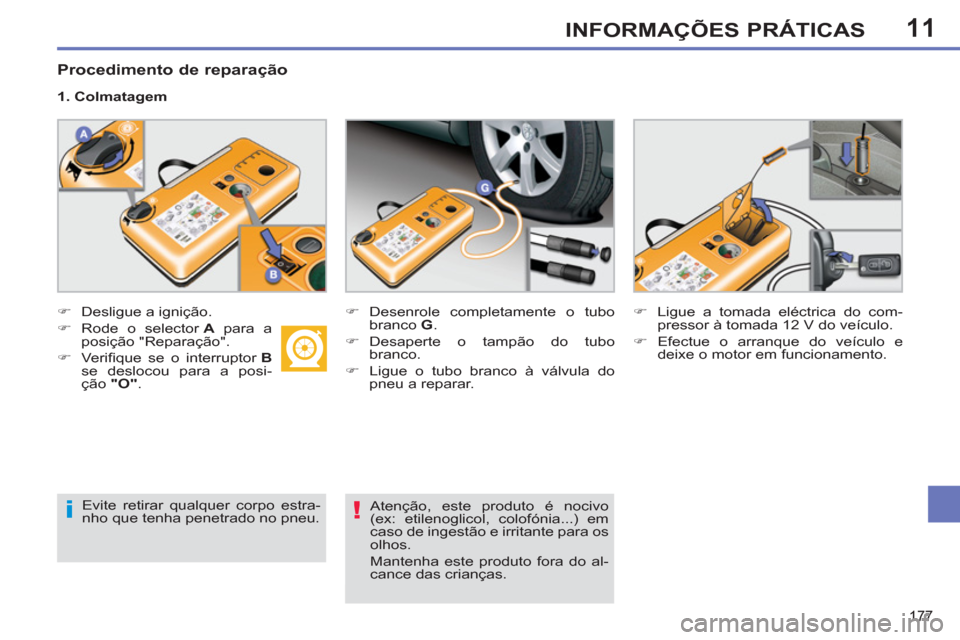

Procedimento de reparação



)
Desligue a ignição.

)
Rode o selector A
para a
posição "Reparação".

)
Verifi que se o interruptor B

se deslocou para a posi-
ção "O"
.
1. Colmatagem

)
Desenrole completamente o tubo
branco G
.

)
Desaperte o tampão do tubo
branco.

)
Ligue o tubo branco à válvula do
pneu a reparar.
)
Ligue a tomada eléctrica do com-
pressor à tomada 12 V do veículo.

)
Efectue o arranque do veículo e
deixe o motor em funcionamento.

Evite retirar qualquer corpo estra-
nho que tenha penetrado no pneu.
Atenção, este produto é nocivo
(ex: etilenoglicol, colofónia...) em
caso de ingestão e irritante para os
olhos.
Mantenha este produto fora do al-
cance das crianças.

11
i
i
178
INFORMAÇÕES PRÁTICAS

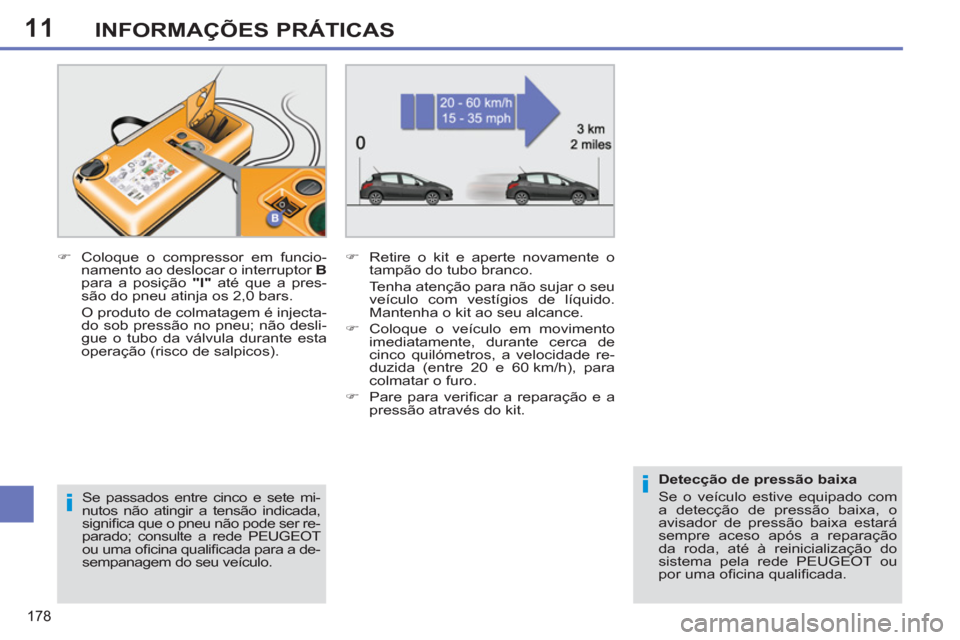

Se passados entre cinco e sete mi-
nutos não atingir a tensão indicada,
signifi ca que o pneu não pode ser re-
parado; consulte a rede PEUGEOT
ou uma ofi cina qualifi cada para a de-
sempanagem do seu veículo.
)
Coloque o compressor em funcio-
namento ao deslocar o interruptor B

para a posição "l"
até que a pres-
são do pneu atinja os 2,0 bars.
O produto de colmatagem é injecta-
do sob pressão no pneu; não desli-
gue o tubo da válvula durante esta
operação (risco de salpicos).
)
Retire o kit e aperte novamente o
tampão do tubo branco.
Tenha atenção para não sujar o seu
veículo com vestígios de líquido.
Mantenha o kit ao seu alcance.

)
Coloque o veículo em movimento
imediatamente, durante cerca de
cinco quilómetros, a velocidade re-
duzida (entre 20 e 60 km/h), para
colmatar o furo.

)
Pare para verifi car a reparação e a
pressão através do kit.



Detecção de pressão baixa
Se o veículo estive equipado com
a detecção de pressão baixa, o
avisador de pressão baixa estará
sempre aceso após a reparação
da roda, até à reinicialização do
sistema pela rede PEUGEOT ou
por uma ofi cina qualifi cada.

11
!
179
INFORMAÇÕES PRÁTICAS


)

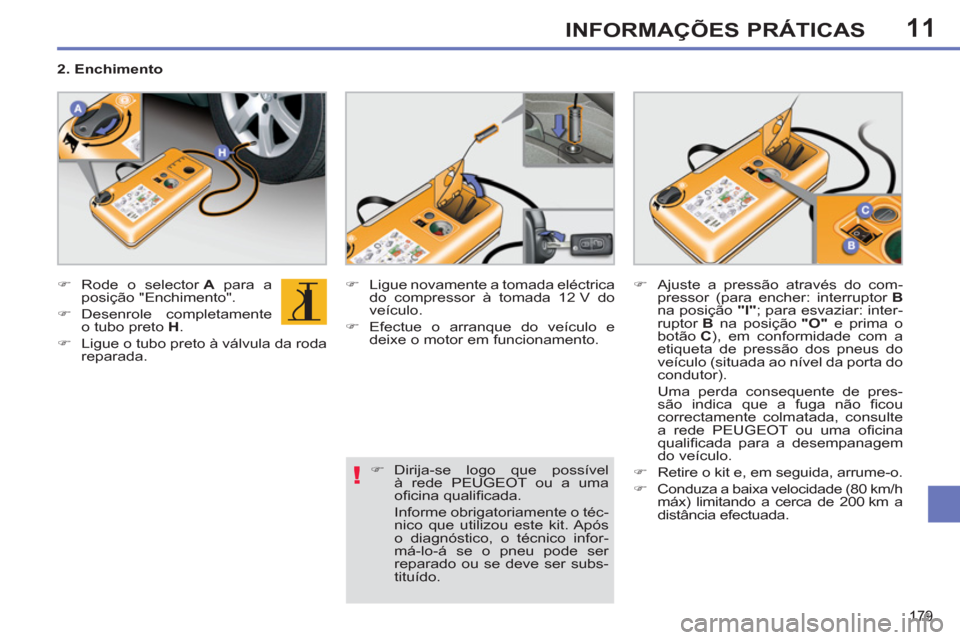

Rode o selector A
para a
posição "Enchimento".

)
Desenrole completamente
o tubo preto H
.

)
Ligue o tubo preto à válvula da roda
reparada.
)
Ligue novamente a tomada eléctrica
do compressor à tomada 12 V do
veículo.

)
Efectue o arranque do veículo e
deixe o motor em funcionamento.

)
Dirija-se logo que possível
à rede PEUGEOT ou a uma
ofi cina qualifi cada.
Informe obrigatoriamente o téc-
nico que utilizou este kit. Após
o diagnóstico, o técnico infor-
má-lo-á se o pneu pode ser
reparado ou se deve ser subs-
tituído.


2. Enchimento

)
Ajuste a pressão através do com-
pressor (para encher: interruptor B

na posição "l"
; para esvaziar: inter-
ruptor B
na posição "O"
e prima o
botão C
), em conformidade com a
etiqueta de pressão dos pneus do
veículo (situada ao nível da porta do
condutor).
Uma perda consequente de pres-
são indica que a fuga não fi cou
correctamente colmatada, consulte
a rede PEUGEOT ou uma ofi cina
qualifi cada para a desempanagem
do veículo.

)
Retire o kit e, em seguida, arrume-o.

)
Conduza a baixa velocidade (80 km/h
máx) limitando a cerca de 200 km a
distância efectuada.

11
!
180
INFORMAÇÕES PRÁTICAS

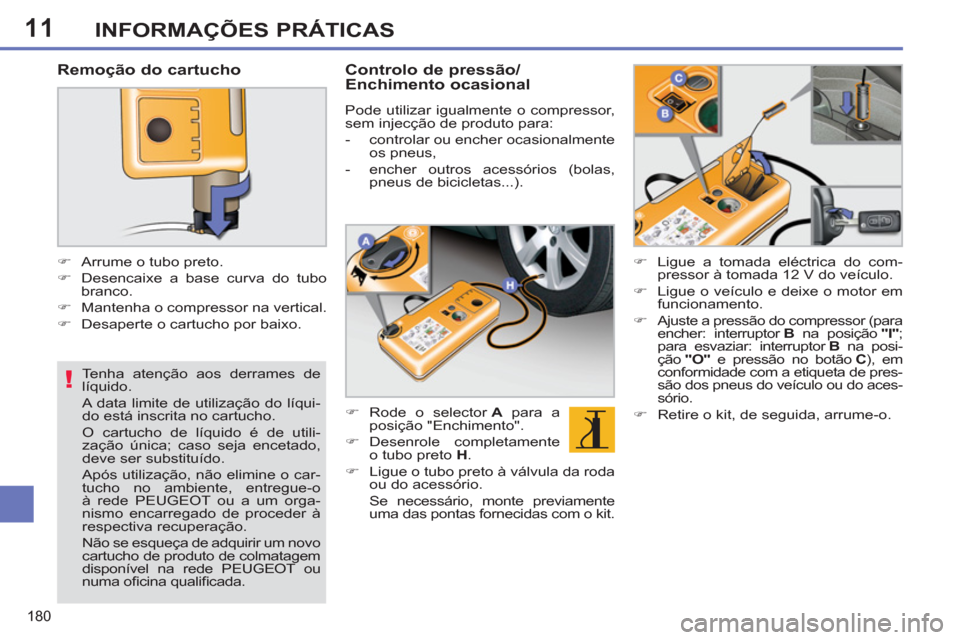

Tenha atenção aos derrames de
líquido.
A data limite de utilização do líqui-
do está inscrita no cartucho.
O cartucho de líquido é de utili-
zação única; caso seja encetado,
deve ser substituído.
Após utilização, não elimine o car-
tucho no ambiente, entregue-o
à rede PEUGEOT ou a um orga-
nismo encarregado de proceder à
respectiva recuperação.
Não se esqueça de adquirir um novo
cartucho de produto de colmatagem
disponível na rede PEUGEOT ou
numa ofi cina qualifi cada.



Remoção do cartucho




)
Arrume o tubo preto.

)
Desencaixe a base curva do tubo
branco.

)
Mantenha o compressor na vertical.

)
Desaperte o cartucho por baixo.



Controlo de pressão/
Enchimento ocasional

Pode utilizar igualmente o compressor,
sem injecção de produto para:


- controlar ou encher ocasionalmente
os pneus,

- encher outros acessórios (bolas,
pneus de bicicletas...).


)
Rode o selector A
para a
posição "Enchimento".

)
Desenrole completamente
o tubo preto H
.

)
Ligue o tubo preto à válvula da roda
ou do acessório.
Se necessário, monte previamente
uma das pontas fornecidas com o kit.
)
Ligue a tomada eléctrica do com-
pressor à tomada 12 V do veículo.

)
Ligue o veículo e deixe o motor em
funcionamento.

)
Ajuste a pressão do compressor (para
encher: interruptor B
na posição "I"
;
para esvaziar: interruptor B
na posi-
ção "O"
e pressão no botão C
), em
conformidade com a etiqueta de pres-
são dos pneus do veículo ou do aces-
sório.

)
Retire o kit, de seguida, arrume-o.

11
i
181
INFORMAÇÕES PRÁTICAS

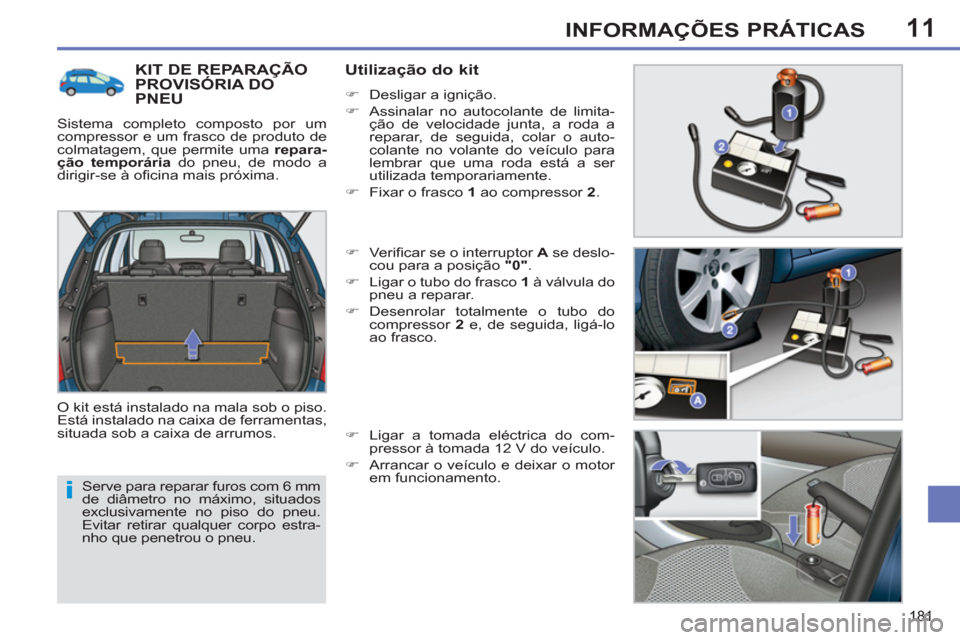

Serve para reparar furos com 6 mm
de diâmetro no máximo, situados
exclusivamente no piso do pneu.
Evitar retirar qualquer corpo estra-
nho que penetrou o pneu.








KIT DE REPARAÇÃO
PROVISÓRIA DO
PNEU
Sistema completo composto por um
compressor e um frasco de produto de
colmatagem, que permite uma repara-
ção temporári

a
do pneu, de modo a
dirigir-se à ofi cina mais próxima.
O kit está instalado na mala sob o piso.
Está instalado na caixa de ferramentas,
situada sob a caixa de arrumos.

Utilização do kit



)
Desligar a ignição.

)
Assinalar no autocolante de limita-
ção de velocidade junta, a roda a
reparar, de seguida, colar o auto-
colante no volante do veículo para
lembrar que uma roda está a ser
utilizada temporariamente.

)
Fixar o frasco 1
ao compressor 2
.

)
Verifi car se o interruptor A
se deslo-
cou para a posição "0"
.

)
Ligar o tubo do frasco 1
à válvula do
pneu a reparar.

)
Desenrolar totalmente o tubo do
compressor 2
e, de seguida, ligá-lo
ao frasco.

)
Ligar a tomada eléctrica do com-
pressor à tomada 12 V do veículo.

)
Arrancar o veículo e deixar o motor
em funcionamento.

11
i
182
INFORMAÇÕES PRÁTICAS

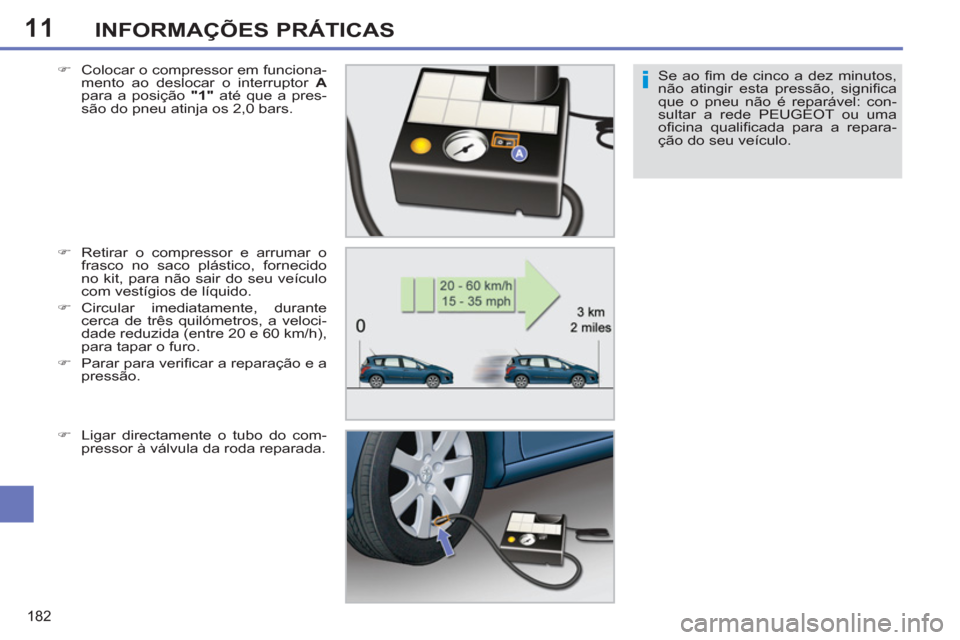

Se ao fi m de cinco a dez minutos,
não atingir esta pressão, signifi ca
que o pneu não é reparável: con-
sultar a rede PEUGEOT ou uma
ofi cina qualifi cada para a repara-
ção do seu veículo.
)
Colocar o compressor em funciona-
mento ao deslocar o interruptor A

para a posição "1"
até que a pres-
são do pneu atinja os 2,0 bars.

)
Retirar o compressor e arrumar o
frasco no saco plástico, fornecido
no kit, para não sair do seu veículo
com vestígios de líquido.

)
Circular imediatamente, durante
cerca de três quilómetros, a veloci-
dade reduzida (entre 20 e 60 km/h),
para tapar o furo.

)
Parar para verifi car a reparação e a
pressão.

)
Ligar directamente o tubo do com-
pressor à válvula da roda reparada.
