2011 Peugeot 308 SW BL Manual do proprietário (in Portuguese)

11
!
!
!
191
INFORMAÇÕES PRÁTICAS

Risco de electrocução
A substituição de uma lâmpada de
xénon (D1S-35W) deve ser efec-
tuada pela rede PEUGEOT ou por
uma ofi cina qualifi cada.













SUBSTITUIR UMA LÂMPADA








Modelo com luzes de halogéneo


1.
Luzes de mudança de direcção
(PY21W, âmbar).


2.
Luzes de cruzamento (H7-55W).


3.
Luzes de estrada (H1-55W).


4.




Luzes diurnas/Luzes de
presença (mínimos) (P21/5 W).

ou
Luzes diurnas/de posição
(díodos)


5.
Luzes dianteiras de nevoeiro
(H8-35W).





1.
Luzes de mudança de direcção
(PY21W SV prata).


2.
Luzes de cruzamento
e de estrada direccionais
(médios/máximos) (D1S-35W).


3.
Luzes
de estrada adicionais
(H1-55W).


4.




Luzes diurnas/luzes de presença
(P21/5W).
ou

Luzes diurnas/de presença (díodos)


5.
Luzes dianteiras de nevoeiro
(H8-35W).






























Modelo com lâmpadas de xénon e
luzes direccionais As luzes encontram-se equipadas
com vidros em policarbonato, re-
vestidos por um verniz protector:


)
não as limpe com um pano
seco ou abrasivo, nem com
um detergente ou solvente,


)
utilize uma esponja e água com
sabão,

)
ao utilizar a lavagem de alta
pressão em sujidade persisten-
te, não insista nas luzes e no
contorno para evitar deteriorar
o respectivo verniz e a junta de
estanqueidade.



)
Não toque directamente na
lâmpada com os dedos, utilize
panos que não libertem pêlos.
A substituição de uma lâmpada
deve ser efectuada com a luz des-
ligada há alguns minutos (risco de
queimadura grave).
É obrigatório utilizar apenas lâmpa-
das do tipo anti-ultravioletas (UV),
para não danifi car as luzes.
Substitua sistematicamente uma
lâmpada com defeito por uma lâm-
pada nova com a mesma referên-
cia e características.


Luzes dianteiras

11
i
!
192
INFORMAÇÕES PRÁTICAS
















Substituição das lâmpadas das
luzes de estrada (máximos)


)
Retirar a tampa de protecção
puxando a lingueta.

)
Desligar o conector da lâmpada.

)
Fechar as molas para soltar a
lâmpada.

)
Retirar a lâmpada e substituí-la.
Para voltar a montar, efectuar as opera-
ções pela ordem inversa.

Substituição das luzes diurnas/
Luzes de presença (minímos)


)
Retirar a tampa de protecção
puxando a lingueta.

)
Desligar o conector da lâmpada.

)
Rodar um quarto de volta o casquilho
da lâmpada e retirá-lo.

)
Retirar a lâmpada e substituí-la.
Para voltar a montar, efectuar as opera-
ções pela ordem inversa.






Substituição das lâmpadas das
luzes de cruzamento


)
Retire a tampa de protecção puxando
a lingueta.

)
Desligue o conector da lâmpada.

)
Afaste as molas para libertar a lâm-
pada.

)
Retire a lâmpada e substitua-a.
Para proceder à montagem, efectue
estas operações pela ordem inversa.


Substituição das luzes de mudança
de direcção


)
Rodar um quarto de volta o casquilho
da lâmpada e retirá-lo.

)
Retirar a lâmpada e substituí-la.
Para voltar a montar, efectuar as opera-
ções pela ordem inversa.
As lâmpadas de cor âmbar ou
prateada, tais como as luzes de
mudança de direcção, devem ser
substituídas por lâmpadas de ca-
racterísticas e cor idênticas.
Ao montar novamente, fechar cui-
dadosamente a tampa de protecção
para garantir o isolamento da luz.

11
193
INFORMAÇÕES PRÁTICAS







Substituição das luzes dianteiras de
nevoeiro


)
Introduzir uma chave de fendas no
meio da luz de mudança de direcção
lateral entre a mesma e a base do
retrovisor.

)
Rodar a chave de fendas para extrair
a luz de mudança de direcção lateral
e retirá-la.

)
Desligar o conector da luz de
mudança de direcção lateral.
Para voltar a montar, efectuar as opera-
ções pela ordem inversa.
Para obter ajuda, contactar a rede
PEUGEOT ou uma ofi cina qualifi cada.

Substituição das luzes de mudança
de direcção laterais integradas
Para a substituição destas lâmpadas,
consultar a rede PEUGEOT ou uma ofi -
cina qualifi cada.


Substituição das luzes diurnas/de
presença
Para a substituição deste tipo de lâm-
padas de díodos electrolumninescen-
tes, consulte a rede PEUGEOT ou uma
ofi cina qualifi cada.

11
i
194
INFORMAÇÕES PRÁTICAS

































Luzes traseiras



1.
Luzes de travagem/de presenças
(minímos) (P 21/5 W).


2.
Luzes de presença (minímos)
(P 21/5 W).


3.
Luz de nevoeiro, lado esquerdo
(P 21 W).


Luz de marcha-atrás, lado direito
(P 21 W).


4.
Luzes de mudança de direcção
(P 21 W).


Substituição das luzes
As cinco lâmpadas substituem-se a
partir do exterior da caixa:

)
retirar as duas porcas de fi xação da
luz,

)
retirar cuidadosamente o farol a
partir do exterior,

)
desligar o conector da luz,

)
premir as quatro linguetas e retirar o
casquilho da lâmpada,

)
rodar um quarto de volta a lâmpada
e substituí-la.
Para voltar a montar, efectuar as opera-
ções pela ordem inversa.
Se o veículo estiver equipado com
sistema áudio JBL, lado direito, re-
tirar os três parafusos de fi xação e
deslocar a caixa.

)
lado direito; retirar a tampa de acesso,

)

lado esquerdo; rodar um quarto de volta
o parafuso de fi xação e retirar a tampa
do compartimento de arrumação,

)
desengatar o compartimento de
arrumação,

11
195
INFORMAÇÕES PRÁTICAS

Substituição da terceira da luz de
travagem (4 lâmpadas W 5 W)


)
Desencaixar, da esquerda para a
direita, o revestimento superior do
piso da mala.

)
Desaparafusar as duas porcas de
fi xação A
do farol.

)
Desencaixar o pino central da luz.

)
Retirar a luz a partir do exterior.

)
Desapertar o conector do casquilho
da lâmpada e o tubo do lava-vidros.

)
Desengatar o casquilho da lâmpada
da luz premindo as duas linguetas B
.

)
Retirar a lâmpada e substituí-la.
Para voltar a montar, efectuar estas
operações pela ordem inversa.
Não forçar a luz quando voltar a apertar
as porcas.

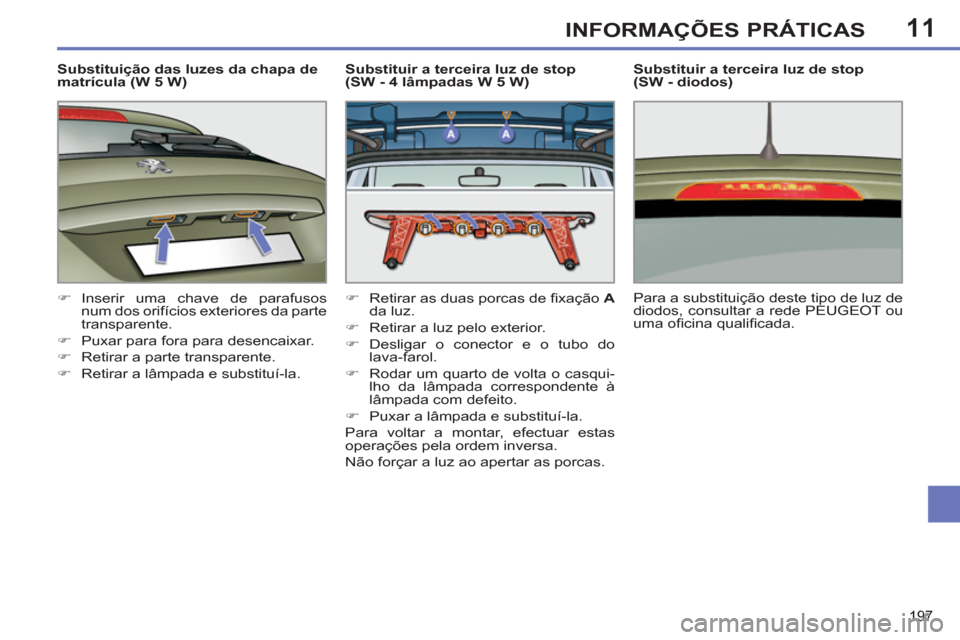

Substituição das luzes da chapa de
matrícula (W 5 W)


)
Inserir uma chave de parafusos
num dos orifícios exteriores da parte
transparente.

)
Puxar para fora para desengatar.

)
Retirar a parte transparente.

)
Retirar a lâmpada e substituí-la.

11
196
INFORMAÇÕES PRÁTICAS






























Luzes traseiras



1.
Luz de travagem/de presença
(minímos) (P 21/5 W).


2.
Luz de presença (minímos)
(P 21/5 W).


3.
Luz de nevoeiro, lado esquerdo
(P 21 W)


Luz de marcha-atrás, lado direito
(P 21 W).


4.
Luz de mudança de direcção
(P 21 W).


Substituição dos luzes traseiras
As cinco lâmpadas substituem-se a
partir do exterior da caixa:

)
desencaixar o conector da luz,

)
premir as cinco linguetas e retirar o
casquilho da lâmpada,

)
rodar um quarto de volta a lâmpada
e substituí-la.

)
abrir a caixa,

)
desapertar os dois parafusos de
fi xação da luz,

)
retirar com cuidado a luz puxando
pela parte inferior e rodando para o
exterior,
Para voltar a montar, efectuar as opera-
ções pela ordem inversa.
Ter o cuidado de encaixar a luz nas guias
permanecendo no eixo do veículo.

11
197
INFORMAÇÕES PRÁTICAS

Substituição das luzes da chapa de
matrícula (W 5 W)


)
Inserir uma chave de parafusos
num dos orifícios exteriores da parte
transparente.

)
Puxar para fora para desencaixar.

)
Retirar a parte transparente.

)
Retirar a lâmpada e substituí-la.

















Substituir a terceira luz de stop
(SW - 4 lâmpadas W 5 W)


)
Retirar as duas porcas de fi xação A

da luz.

)
Retirar a luz pelo exterior.

)
Desligar o conector e o tubo do
lava-farol.

)
Rodar um quarto de volta o casqui-
lho da lâmpada correspondente à
lâmpada com defeito.

)
Puxar a lâmpada e substituí-la.
Para voltar a montar, efectuar estas
operações pela ordem inversa.
Não forçar a luz ao apertar as porcas.


Substituir a terceira luz de stop
(SW - diodos)
Para a substituição deste tipo de luz de
diodos, consultar a rede PEUGEOT ou
uma ofi cina qualifi cada.

11
!
i
198
INFORMAÇÕES PRÁTICAS
A PEUGEOT declina toda a respon-
sabilidade por custos associados à
reparação do veículo ou avarias re-
sultantes da instalação de acessó-
rios auxiliares não fornecidos, não
recomendados pela PEUGEOT e
não instalados de acordo com as
indicações, em particular quando o
consumo do conjunto de aparelhos
suplementares ligados ultrapassar
os 10 miliamperes.

Instalação de acessórios
eléctricos
O circuito eléctrico do veículo foi
concebido para funcionar com equi-
pamentos de série ou opcionais.
Antes de instalar outros equipamen-
tos ou acessórios eléctricos no veí-
culo, consultar a rede PEUGEOT ou
uma ofi cina qualifi cada.





















SUBSTITUIR UM FUSÍVEL


Acesso às ferramentas

A pinça de extracção está fi xada na par-
te de trás da tampa da caixa de fusíveis
do painel de bordo.
Para aceder:


)
Rodar o parafuso um quarto de volta
para a esquerda,

)
Desapertar a tampa puxando a
parte superior direita,

)
Soltar totalmente a tampa e virá-la,

)
Extrair o suporte nas costas do qual
está fi xada a pinça.



Substituir um fusível

Antes de substituir um fusível, é neces-
sário:


)
Conhecer a causa da avaria e
solucioná-la,

)
Parar todos os elementos consumi-
dores de electricidade,

)
Imobilizar o veículo e cortar a
corrente,

)
Descobrir o fusível avariado com
a ajuda da tabela de afectação e
aos esquemas apresentados nas
páginas seguintes.
Para intervir num fusível, é obrigatório:


)
Utilizar a pinça especial para extrair o
fusível do respectivo compartimento
e verifi car o estado do fi lamento,

)
Substituir sempre o fusível avariado
por um novo com intensidade equi-
valente (mesma cor). Uma intensi-
dade diferente pode provocar uma
avaria (risco de incêndio).
Se a avaria volta a acontecer logo de-
pois da substituição do fusível, mandar
verifi car o equipamento eléctrico pela
rede PEUGEOT ou por uma ofi cina
qualifi cada.

Bom

Mau

Pinça
