2011 Peugeot 308 SW BL Manual do proprietário (in Portuguese)

1
39
O CONTROLO de FUNCIONAMENTO

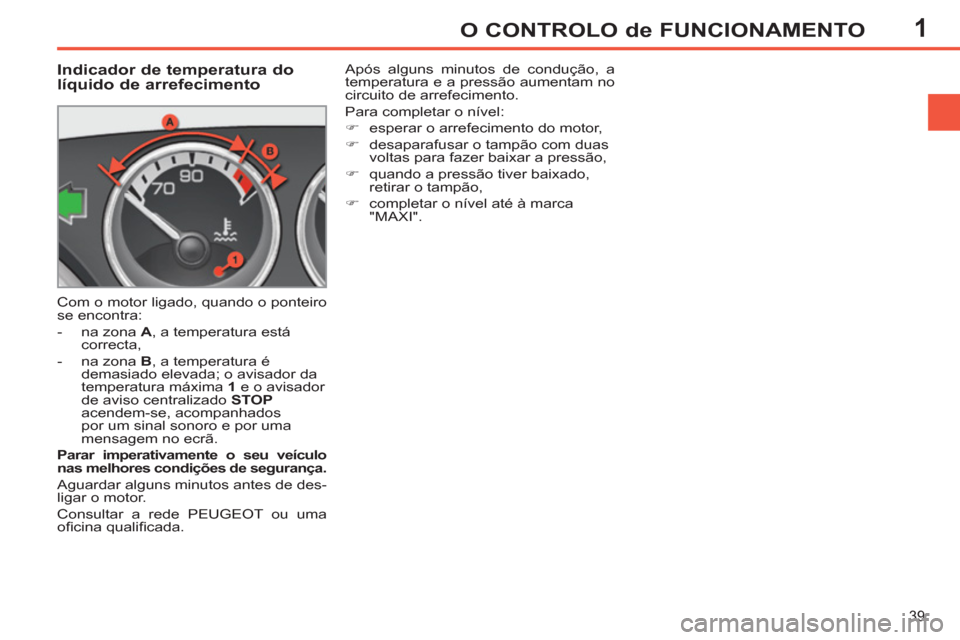

Indicador de temperatura do
líquido de arrefecimento
Com o motor ligado, quando o ponteiro
se encontra:


- na zona A
, a temperatura está
correcta,

- na zona B
, a temperatura é
demasiado elevada; o avisador da
temperatura máxima 1
e o avisador
de aviso centralizado STOP

acendem-se, acompanhados
por um sinal sonoro e por uma
mensagem no ecrã.

Parar imperativamente o seu veículo
nas melhores condições de segurança.

Aguardar alguns minutos antes de des-
ligar o motor.
Consultar a rede PEUGEOT ou uma
ofi cina qualifi cada. Após alguns minutos de condução, a
temperatura e a pressão aumentam no
circuito de arrefecimento.
Para completar o nível:


)
esperar o arrefecimento do motor,

)
desaparafusar o tampão com duas
voltas para fazer baixar a pressão,

)
quando a pressão tiver baixado,
retirar o tampão,

)
completar o nível até à marca
"MAXI".

1
i
40
O CONTROLO de FUNCIONAMENTO
Qualquer verifi cação deste nível
só é válida se o veículo estiver em
solo horizontal, com o motor para-
do há mais de 30 minutos.

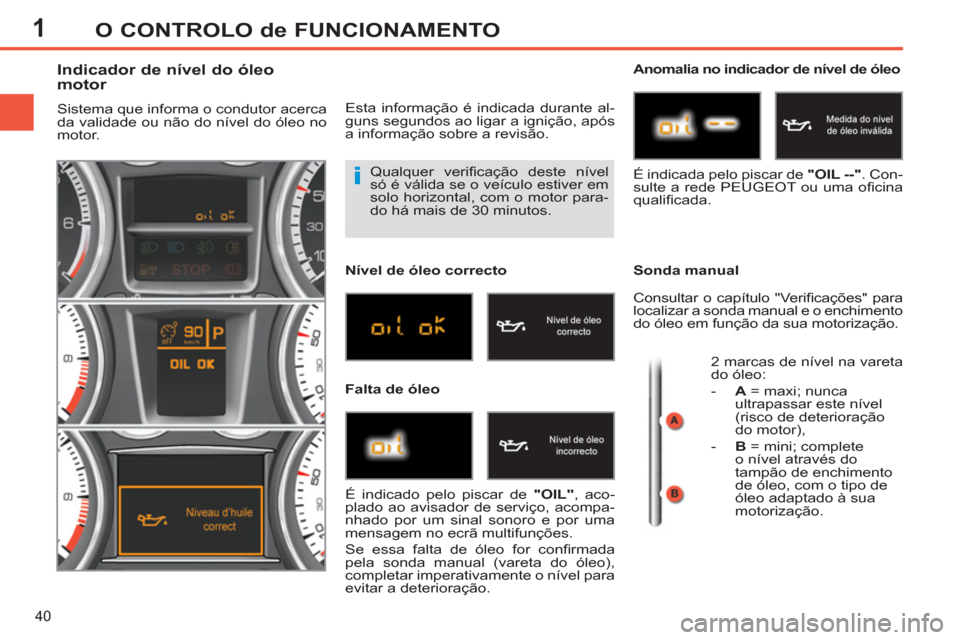

Indicador de nível do óleo
motor
Sistema que informa o condutor acerca
da validade ou não do nível do óleo no
motor. Esta informação é indicada durante al-
guns segundos ao ligar a ignição, após
a informação sobre a revisão.

Nível de óleo correcto

Falta de óleo
Anomalia no indicador de nível de óleo

Sonda manual
É indicado pelo piscar de "OIL"
, aco-
plado ao avisador de serviço, acompa-
nhado por um sinal sonoro e por uma
mensagem no ecrã multifunções.
Se essa falta de óleo for confi rmada
pela sonda manual (vareta do óleo),
completar imperativamente o nível para
evitar a deterioração. É indicada pelo piscar de "OIL --"
. Con-
sulte a rede PEUGEOT ou uma ofi cina
qualifi cada.
Consultar o capítulo "Verifi cações" para
localizar a sonda manual e o enchimento
do óleo em função da sua motorização.
2 marcas de nível na vareta
do óleo:


- A
= maxi; nunca
ultrapassar este nível
(risco de deterioração
do motor),

- B
= mini; complete
o nível através do
tampão de enchimento
de óleo, com o tipo de
óleo adaptado à sua
motorização.

1
41
O CONTROLO de FUNCIONAMENTO

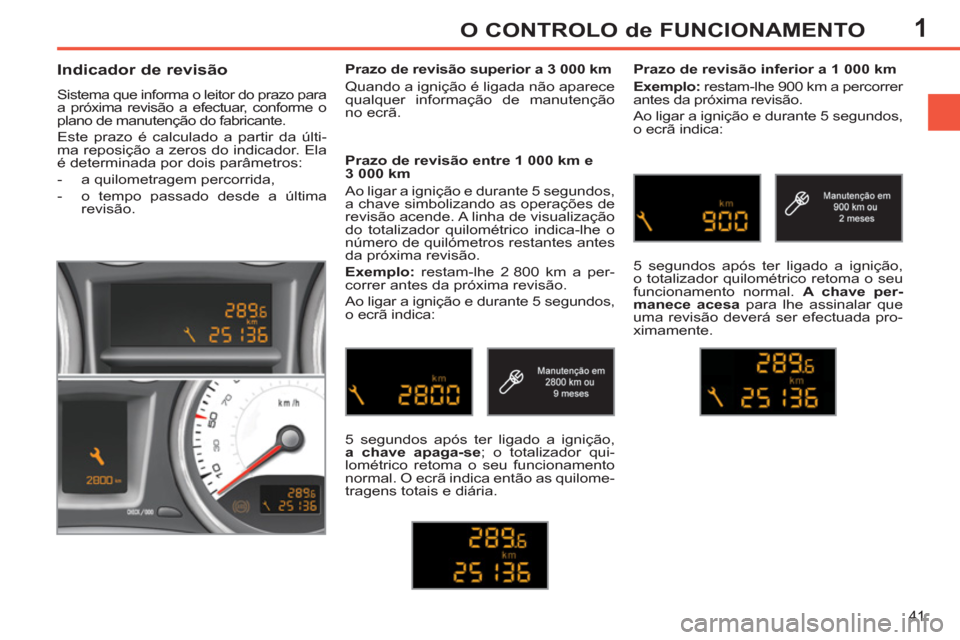

Indicador de revisão

Sistema que informa o leitor do prazo para
a próxima revisão a efectuar, conforme o
plano de manutenção do fabricante.
Este prazo é calculado a partir da últi-
ma reposição a zeros do indicador. Ela
é determinada por dois parâmetros:


- a quilometragem percorrida,

- o tempo passado desde a última
revisão.
Prazo de revisão entre 1 000 km e
3 000 km
Ao ligar a ignição e durante 5 segundos,
a chave simbolizando as operações de
revisão acende. A linha de visualização
do totalizador quilométrico indica-lhe o
número de quilómetros restantes antes
da próxima revisão.

Exemplo:
restam-lhe 2 800 km a per-
correr antes da próxima revisão.
Ao ligar a ignição e durante 5 segundos,
o ecrã indica:
5 segundos após ter ligado a ignição,
a chave apaga-se
; o totalizador qui-
lométrico retoma o seu funcionamento
normal. O ecrã indica então as quilome-
tragens totais e diária.
Prazo de revisão inferior a 1 000 km

Exemplo:
restam-lhe 900 km a percorrer
antes da próxima revisão.
Ao ligar a ignição e durante 5 segundos,
o ecrã indica:
5 segundos após ter ligado a ignição,
o totalizador quilométrico retoma o seu
funcionamento normal. A chave per-
manece acesa
para lhe assinalar que
uma revisão deverá ser efectuada pro-
ximamente.
Prazo de revisão superior a 3 000 km
Quando a ignição é ligada não aparece
qualquer informação de manutenção
no ecrã.

1
i
i
42
O CONTROLO de FUNCIONAMENTO
Após esta operação, se quiser des-
ligar a bateria, trancar o veículo e
esperar pelo menos cinco minutos,
para que a reposição a zeros seja
tomada em conta.

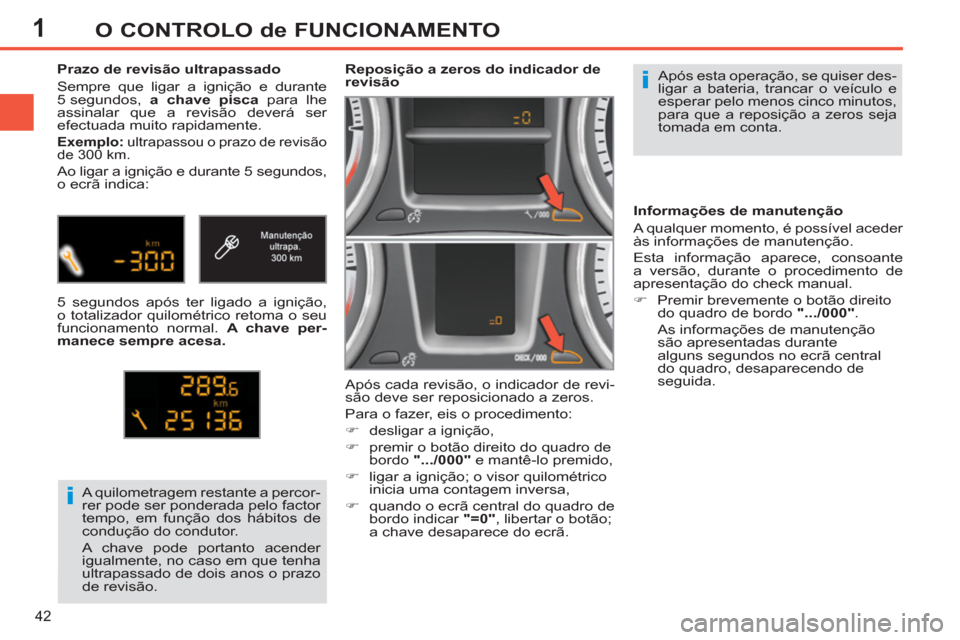

Reposição a zeros do indicador de
revisão
Após cada revisão, o indicador de revi-
são deve ser reposicionado a zeros.
Para o fazer, eis o procedimento:


)
desligar a ignição,

)
premir o botão direito do quadro de
bordo ".../000"
e mantê-lo premido,

)
ligar a ignição; o visor quilométrico
inicia uma contagem inversa,

)
quando o ecrã central do quadro de
bordo indicar "=0"
, libertar o botão;
a chave desaparece do ecrã. A quilometragem restante a percor-
rer pode ser ponderada pelo factor
tempo, em função dos hábitos de
condução do condutor.
A chave pode portanto acender
igualmente, no caso em que tenha
ultrapassado de dois anos o prazo
de revisão.

Prazo de revisão ultrapassado
Sempre que ligar a ignição e durante
5 segundos, a chave pisca
para lhe
assinalar que a revisão deverá ser
efectuada muito rapidamente.

Exemplo:
ultrapassou o prazo de revisão
de 300 km.
Ao ligar a ignição e durante 5 segundos,
o ecrã indica:
5 segundos após ter ligado a ignição,
o totalizador quilométrico retoma o seu
funcionamento normal. A chave per-
manece sempre acesa
.
Informações de manutenção
A qualquer momento, é possível aceder
às informações de manutenção.
Esta informação aparece, consoante
a versão, durante o procedimento de
apresentação do check manual.


)
Premir brevemente o botão direito
do quadro de bordo ".../000"
.
As informações de manutenção
são apresentadas durante
alguns segundos no ecrã central
do quadro, desaparecendo de
seguida.

1
43
O CONTROLO de FUNCIONAMENTO












Contadores de quilómetros

As quilometragens totais e diárias são
visualizadas durante trinta segundos ao
desligar o motor, à abertura da porta do
condutor, bem como ao trancamento e
destrancamento do veículo.
Totalizador quilométrico

Conta-quilómetros diário


)
Com a ignição ligada, premir este
botão até à aparição dos zeros.

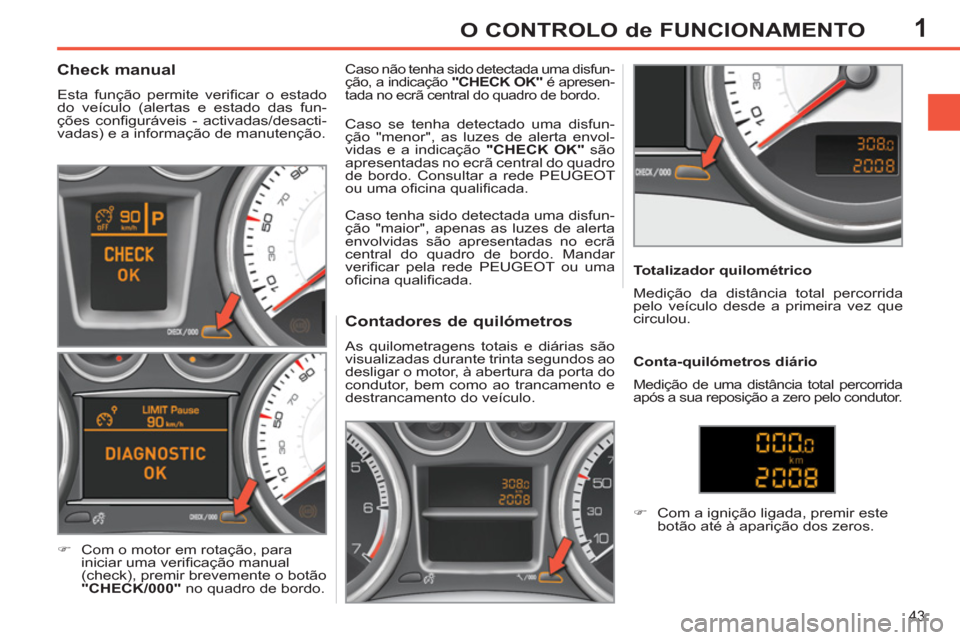

Check manual

Esta função permite verifi car o estado
do veículo (alertas e estado das fun-
ções confi guráveis - activadas/desacti-
vadas) e a informação de manutenção.


)
Com o motor em rotação, para
iniciar uma verifi cação manual
(check), premir brevemente o botão
"CHECK/000"
no quadro de bordo.

Caso não tenha sido detectada uma disfun-
ção, a indicação "CHECK OK"
é apresen-
tada no ecrã central do quadro de bordo.
Caso tenha sido detectada uma disfun-
ção "maior", apenas as luzes de alerta
envolvidas são apresentadas no ecrã
central do quadro de bordo. Mandar
verifi car pela rede PEUGEOT ou uma
ofi cina qualifi cada. Caso se tenha detectado uma disfun-
ção "menor", as luzes de alerta envol-
vidas e a indicação "CHECK OK"
são
apresentadas no ecrã central do quadro
de bordo. Consultar a rede PEUGEOT
ou uma ofi cina qualifi cada.

Medição de uma distância total percorrida
após a sua reposição a zero pelo condutor.
Medição da distância total percorrida
pelo veículo desde a primeira vez que
circulou.

1
44
O CONTROLO de FUNCIONAMENTO

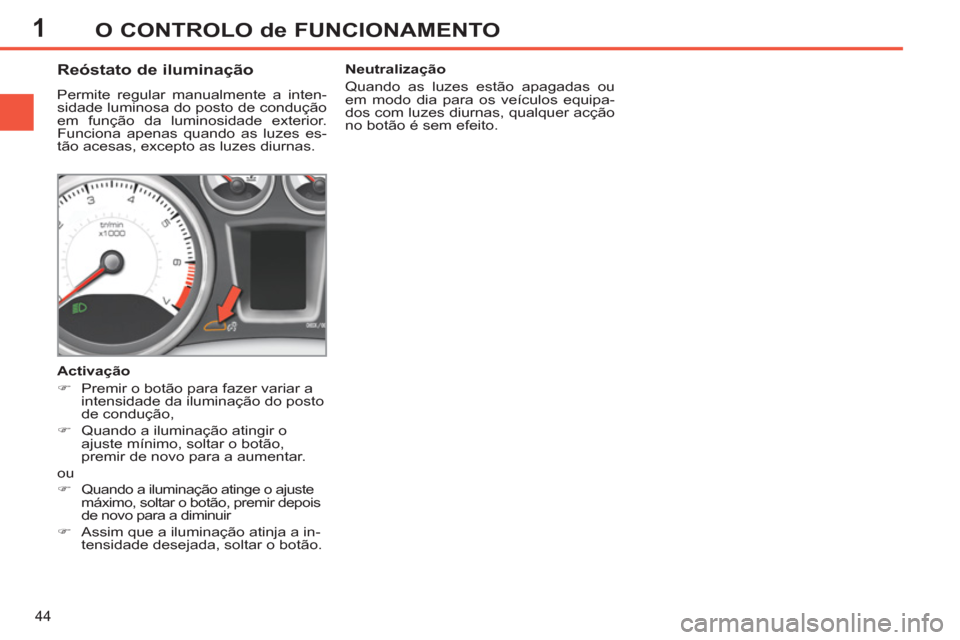

Reóstato de iluminação

Permite regular manualmente a inten-
sidade luminosa do posto de condução
em função da luminosidade exterior.
Funciona apenas quando as luzes es-
tão acesas, excepto as luzes diurnas.

Activação


)
Premir o botão para fazer variar a
intensidade da iluminação do posto
de condução,

)
Quando a iluminação atingir o
ajuste mínimo, soltar o botão,
premir de novo para a aumentar.
ou


)
Quando a iluminação atinge o ajuste
máximo, soltar o botão, premir depois
de novo para a diminuir

)
Assim que a iluminação atinja a in-
tensidade desejada, soltar o botão.

Neutralização
Quando as luzes estão apagadas ou
em modo dia para os veículos equipa-
dos com luzes diurnas, qualquer acção
no botão é sem efeito.

2
45

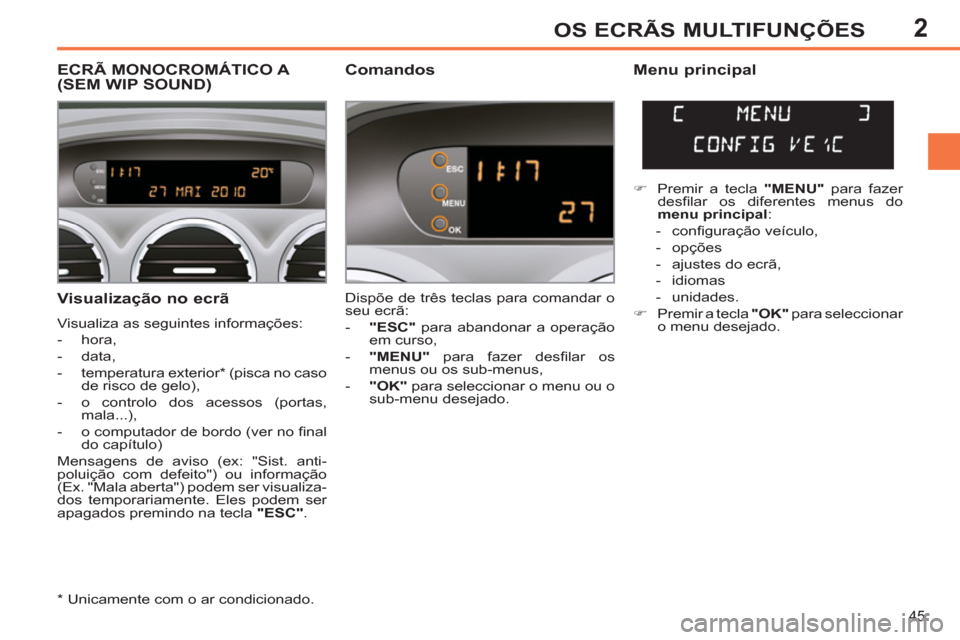

OS ECRÃS MULTIFUNÇÕES

Visualização no ecrã

Visualiza as seguintes informações:


- hora,

- data,

- temperatura exterior * (pisca no caso
de risco de gelo),

- o controlo dos acessos (portas,
mala...),

- o computador de bordo (ver no fi nal
do capítulo)
Mensagens de aviso (ex: "Sist. anti-
poluição com defeito") ou informação
(Ex. "Mala aberta") podem ser visualiza-
dos temporariamente. Eles podem ser
apagados premindo na tecla "ESC"
.








ECRÃ MONOCROMÁTICO A
(SEM WIP SOUND)
Comandos
Menu principal

Dispõe de três teclas para comandar o
seu ecrã:


- "ESC"
para abandonar a operação
em curso,

- "MENU"
para fazer desfi lar os
menus ou os sub-menus,

- "OK"
para seleccionar o menu ou o
sub-menu desejado.


)
Premir a tecla "MENU"
para fazer
desfi lar os diferentes menus do
menu principal
:


- confi guração veículo,

- opções

- ajustes do ecrã,

- idiomas

- unidades.

)
Premir a tecla "OK"
para seleccionar
o menu desejado.

* Unicamente com o ar condicionado.

2
!
46
OS ECRÃS MULTIFUNÇÕES

Confi guração do veículo
Opções
Uma vez seleccionado o menu "Opções",
pode lançar um diagnóstico sobre o estado
dos acompanhamentos (activo, inactivo, com
falhas)
.


Idiomas
Uma vez seleccionado o menu "Idio-
mas", pode mudar a língua da visu-
alização no ecrã (Français, Italiano,
Nederlands, Português-Brasil, Deutsch,
English, Español)

Ajustes do ecrã
Uma vez seleccionado o menu "Regu-
lações aff", pode aceder aos ajustes
seguintes:


- ano,

- mês,

- dia

- hora,

- minutos,

- modo 12 ou 24 horas.
Unidades
Uma vez o menu "Unidades" seleccio-
nado, pode mudar as unidades dos pa-
râmetros seguintes:


- temperatura (°C ou °F),

- consumos de combustível (l/100 km,
mpg ou km/l).



)
Depois de ter seleccionado um ajuste,
premir a tecla "OK"
para fazer variar o
seu valor.

)
Espere cerca de dez segundos sem
acção para que o dado modifi cado
seja registado ou premir na tecla
"ESC"
para anular.
Em seguida, o ecrã regressa à visuali-
zação corrente.

Uma vez o menu "Confi guração veícu-
lo" seleccionado, pode tornar activo ou
inactivo os equipamentos seguintes:


-
limpa-vidros acoplado à marcha-atrás
(consultar o capítulo "Visibilidade"),

- iluminação de acompanhamento e
de admissão, (consultar o capítulo
"Visibilidade"),

- luzes diurnas (consultar o capítulo
"Visibilidade"),

- ajuda ao estacionamento traseiro
(consultar o capítulo "Condução").

Por razões de segurança, a con-
fi guração dos ecrãs multifunções
efectuadas pelo condutor deverão
ser feitas obrigatoriamente com o
veículo parado.
