2011 Peugeot 308 SW BL USB port

6
111
OS ARRUMOS





TOMADA DE ACESSÓRIOS 12 V



)
Para ligar um acessório de 12 V
(potência máxima: 120 W), retire
o obturador e ligue o adaptador
adequado.






CINZEIRO COM ILUMINAÇÃO



)
Puxar a gaveta para aceder ao
cinzeiro.

)
Para esvaziar o cinzeiro, após abrir,
premir a lingueta e retirá-la.

GANCHO PORTA-SACOS



)
Premir a parte de baixo do gancho
para o desdobrar.

)
Prender a braçadeira do saco para
o suportar.












WIP PLUG - LEITOR USB


Esta caixa de ligação, composta por
uma porta USB, encontra-se no apoio
de braços dianteiro.
Permite-lhe ligar um equipamento nó-
mada, como um portátil digitais iPod
®
de 5ª geração ou mais recentes, ou
uma pen USB.
Lê os formatos de fi cheiros de áudio (mp3,
ogg, wma, wav...) que são transmitidos
para o seu auto-rádio, para serem ouvidos
através dos altifalantes do veículo.
Pode gerir estes fi cheiros através dos
comandos sob o volante ou da facha-
da do auto-rádio e visualizá-los no ecrã
multifunções.

Durante a sua utilização, o equipamento
nómada pode recarregar-se automatica-
mente.

Para obter mais informações sobre a uti-
lização deste equipamento, consultar a
secção "WIP Sound" ou "WIP Com 3D"
no capítulo "Áudio e Telemática".

261
04
13
4
2
5
2ABC3DEF5JKL4GHI6MNO8TUV7PQRS9WXYZ0*#
1RADIO MEDIANAVESC TRAFFIC
SETUPADDR
BOOKNAV
2ABC3DEF5JKL4GHI6MNO8TUV7PQRS9WXYZ0*#
1RADIO MEDIANAV ESC TRAFFIC
SETUPADDR
BOOK
NAVEGAÇÃO - ORIENTAÇÃO


Transferir da Internet para um cartão SD ou uma
chave USB o fi cheiro de actualização de "POI
Zonas de risco". Este serviço está disponível em
www.peugeot.co.uk ou www.peugeot.fr .


ACTUALIZAÇÃO DE POI ZONAS DE
RISCO (Info Radares)

Ajustes



Menu "Navegação"


Os fi cheiros devem ser copiados de raiz para o suporte
escolhido.

Introduzir o suporte (Cartão SD ou chave USB)
contendo a base POI no leitor de Cartão SD ou
leitor USB do sistema.
Seleccionar o suporte ( "USB" ou
"Cartão SD" ) utilizado e premir OK.
Premir NAV, seleccionar Menu
"Navegação" , de seguida "Ajustes" e
"Actual. dest. espec. person." .

O sucesso da transferência é validado por uma mensagem.
O sistema reinicia.
A versão dos POI Zonas de Risco está disponível no menu
SETUP\Sistema .



Importar pontos de interesse

266
07 LEITORES DE DISPOSITIVOS MULTIMÉDIA MUSICAIS







CD, CD MP3/WMA, MAPA SD MP3/WMA/
LEITOR USB

Para poder reproduzir um CDR ou um CDRW gravado, seleccionar
aquando da gravação as normas ISO 9660 nível 1, 2 ou Joliet de
preferência.
Se o disco está gravado num outro formato, é possível que a
reprodução não se efectue correctamente.
No mesmo disco, é recomendável utilizar sempre a mesma norma
de gravação, com uma velocidade mais lenta possível (4x no
máximo) para uma qualidade acústica ideal.
No caso particular de um CD multi-sessão, a norma Joliet é
recomendável.
O auto-rádio só reproduz os fi cheiros com a extensão ".mp3" com
um débito de 8 Kbps a 320 Kbps e a extensão ".wma" com um
débito de 5 Kbps a 384 Kbps.
Suporta também o modo VBR (Variable Bit Rate).
Qualquer outro tipo de fi cheiro (.mp4, .m3u...) não é reproduzido. O formato MP3, abreviatura de MPEG 1, 2 & 2.5 Audio Layer 3 e o
formato WMA, abreviatura de Windows Media Audio e propriedade
da Microsoft, são normas de compressão áudio que permitem
dezenas de fi cheiros musicais no mesmo disco.

Ligação de um IPod:
Para a leitura de fi cheiros de tipo MP3, ligar o IPod com a tomada
USB (funcionalidades limitadas).
Para a leitura de fi cheiros ITunes, ligar o IPod com a tomada
auxiliar (AUX).

Para ser lida, uma pen USB deve ter o formato FAT 32.
É aconselhável redigir os nomes dos fi cheiros com menos de
20 caracteres ao excluir os caracteres particulares (ex: " " ? ; ù)
para evitar problemas de reprodução ou de visualização.

Com a reprodução em curso, sair da fonte "Cartão SD" ou "USB"
antes de retirar o mapa SD ou a tomada USB do leitor.

Para evitar qualquer risco de roubo, retirar o mapa SD ou a
periférica USB quando abandonar o veículo com o tecto aberto.

INFORMAÇÕES E CONSELHOS

268
07
1
3
42ABC3DEF5JKL4GHI6MNO8TUV7PQRS9WXYZ0*#
1RADIO MEDIANAV ESC TRAFFIC
SETUPADDR
BOOK
2ABC3DEF5JKL4GHI6MNO8TUV7PQRS9WXYZ0*#
1RADIO MEDIANAV ESC TRAFFIC
SETUPADDR
BOOK
2ABC3DEF5JKL4GHI6MNO8TUV7PQRS9WXYZ0*#
1RADIO MEDIANAV ESC TRAFFIC
SETUPADDR
BOOK
2ABC3DEF5JKL4GHI6MNO8TUV7PQRS9WXYZ0*#
1RADIO MEDIANAV ESC TRAFFIC
SETUPADDR
BOOK2
2ABC3DEF5JKL4GHI6MNO8TUV7PQRS9WXYZ0*#
1RADIO MEDIANAV ESC TRAFFIC
SETUPADDR
BOOK
5
7
8
6
9
RADIONAV ESC TRAFFICMEDIAMEDIA
2ABC3DEF5JKL4GHI6MNO8TUV7PQRS9WXYZ0*#
1RADIO MEDIANAV ESC TRAFFIC
SETUPADDR
BOOKRADIONAV ESC TRAFFICMEDIA
2ABC3DEF5JKL4GHI6MNO8TUV7PQRS9WXYZ0*#
1RADIO MEDIANAV ESC TRAFFIC
SETUPADDR
BOOK
2ABC3DEF5JKL4GHI6MNO8TUV7PQRS9WXYZ0*#
1RADIO MEDIANAV ESC TRAFFIC
SETUPADDR
BOOK

Seleccionar "Gestão da Jukebox" ,
"Adicionar fi cheiros" e premir OK a
cada etapa para validar.
Premir a tecla MEDIA. Premir
novamente a tecla MEDIA ou
seleccionar Menu Media e premir OK
para validar.
Introduzir um CD áudio/MP3, uma
chave USB ou um cartão SD.

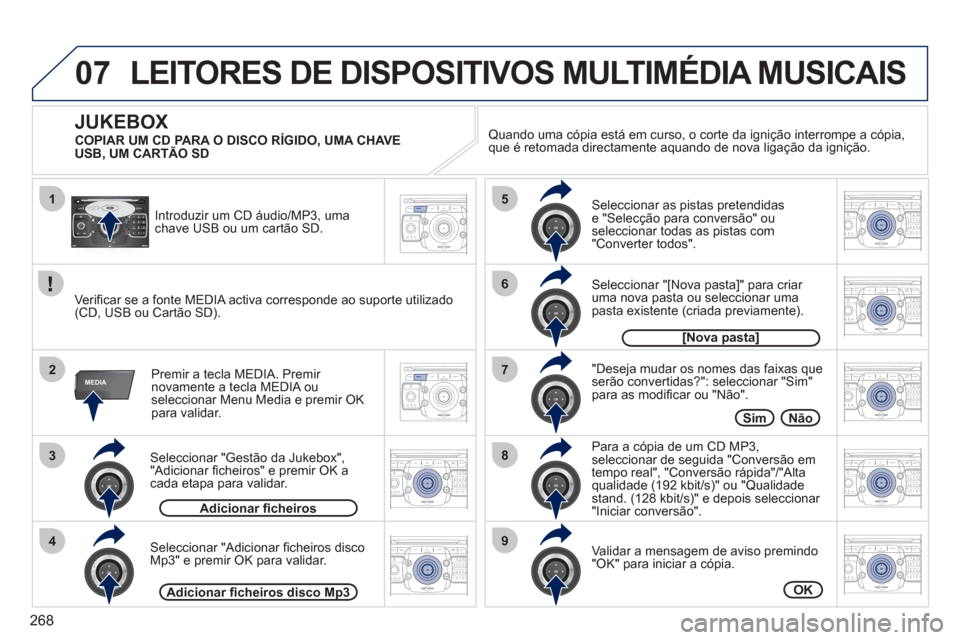

JUKEBOX


Adicionar fi cheiros


Verifi car se a fonte MEDIA activa corresponde ao suporte utilizado
(CD, USB ou Cartão SD).

Seleccionar "Adicionar fi cheiros disco
Mp3" e premir OK para validar.
Seleccionar as pistas pretendidas
e "Selecção para conversão" ou
seleccionar todas as pistas com
"Converter todos" .


Seleccionar "[Nova pasta]" para criar
uma nova pasta ou seleccionar uma
pasta existente (criada previamente).

Adicionar fi cheiros disco Mp3


[Nova pasta]




"Deseja mudar os nomes das faixas que
serão convertidas?" : seleccionar "Sim"
para as modifi car ou "Não" .

Para a cópia de um CD MP3,
seleccionar de seguida "Conversão em
tempo real" , "Conversão rápida" / "Alta
qualidade (192 kbit/s)" ou "Qualidade
stand. (128 kbit/s)" e depois seleccionar
"Iniciar conversão" .


Validar a mensagem de aviso premindo
"OK" para iniciar a cópia.

OK



Sim Não

Quando uma cópia está em curso, o corte da ignição interrompe a cópia,
que é retomada directamente aquando de nova ligação da ignição.

LEITORES DE DISPOSITIVOS MULTIMÉDIA MUSICAIS


COPIAR UM CD PARA O DISCO RÍGIDO, UMA CHAVE
USB, UM CARTÃO SD

286


QUESTÃO



RESPOSTA



SOLUÇÃO


O sistema não recebe
SMS. O modo Bluetooth não permite transmitir SMS ao sistema. Utilizar o cartão SIM e o telefone interno.
O cartão SIM utilizado é um cartão emparelhado. Utilizar o cartão SIM original para receber SMS.
Não é possível actualizar
POI zonas de risco. O Menu Navegação - "Actual. dest. espec. person." não é apresentado. Verifi car se o suporte utilizado para a actualização
(cartão SD ou chave USB) está correctamente
inserido.
É apresentada uma mensagem de erro no fi nal do procedimento.

- Recomeçar o procedimento integralmente.

- Consultar a rede PEUGEOT se a anomalia
persistir.

- Verifi car se os dados em MEDIA são
fornecidos por um parceiro ofi cial da
PEUGEOT.
As frequências vocais
(DTMF) não estão estão
activas quando estou em
comunicação e marco
números no teclado. As teclas numéricas do teclado apenas estão activas durante chamadas
se a apresentação estiver em modo de telefone. Para activar as teclas, premir a tecla MODE até
apresentação do telefone no ecrã.
Uma zona propensa a
acidentes que não me
diz respeito apresenta-se
no ecrã. As zonas propensas a acidentes são apresentadas perto de um ponto
defi nido na cartografi a e em relação a um sentido de circulação. É possível que o alerta seja desencadeado
durante a circulação numa via ou perto de uma
via com radar.

326
05
1
1
2
3

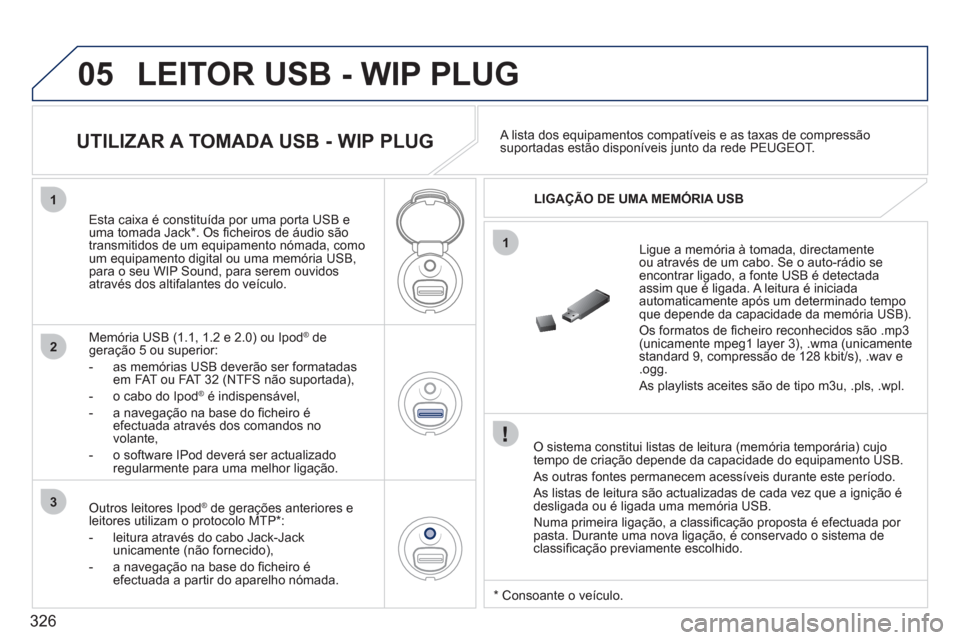

LEITOR USB - WIP PLUG


O sistema constitui listas de leitura (memória temporária) cujo
tempo de criação depende da capacidade do equipamento USB.
As outras fontes permanecem acessíveis durante este período.
As listas de leitura são actualizadas de cada vez que a ignição é
desligada ou é ligada uma memória USB.
Numa primeira ligação, a classifi cação proposta é efectuada por
pasta. Durante uma nova ligação, é conservado o sistema de
classifi cação previamente escolhido.
Ligue a memória à tomada, directamente
ou através de um cabo. Se o auto-rádio se
encontrar ligado, a fonte USB é detectada
assim que é ligada. A leitura é iniciada
automaticamente após um determinado tempo
que depende da capacidade da memória USB).
Os formatos de fi cheiro reconhecidos são .mp3
(unicamente mpeg1 layer 3), .wma (unicamente
standard 9, compressão de 128 kbit/s), .wav e
.ogg.
As playlists aceites são de tipo m3u, .pls, .wpl.
Esta caixa é constituída por uma porta USB e
uma tomada Jack * . Os fi cheiros de áudio são
transmitidos de um equipamento nómada, como
um equipamento digital ou uma memória USB,
para o seu WIP Sound, para serem ouvidos
através dos altifalantes do veículo.

Memória USB (1.1, 1.2 e 2.0) ou Ipod
®
de
geração 5 ou superior:


- as memórias USB deverão ser formatadas
em FAT ou FAT 32 (NTFS não suportada),

- o cabo do Ipod
®
é indispensável,

- a navegação na base do fi cheiro é
efectuada através dos comandos no
volante,

- o software IPod deverá ser actualizado
regularmente para uma melhor ligação.

A lista dos equipamentos compatíveis e as taxas de compressão
suportadas estão disponíveis junto da rede PEUGEOT.













UTILIZAR A TOMADA USB - WIP PLUG


LIGAÇÃO DE UMA MEMÓRIA USB

Outros leitores Ipod
®
de gerações anteriores e
leitores utilizam o protocolo MTP * :


- leitura através do cabo Jack-Jack
unicamente (não fornecido),

- a navegação na base do fi cheiro é
efectuada a partir do aparelho nómada.


* Consoante o veículo.

328
05
1
2
1
2
A apresentação e a gestão dos comandos
efectua-se através do equipamento portátil. Regular o volume do seu equipamento portátil.
Regular, de seguida, o volume do
auto-rádio.

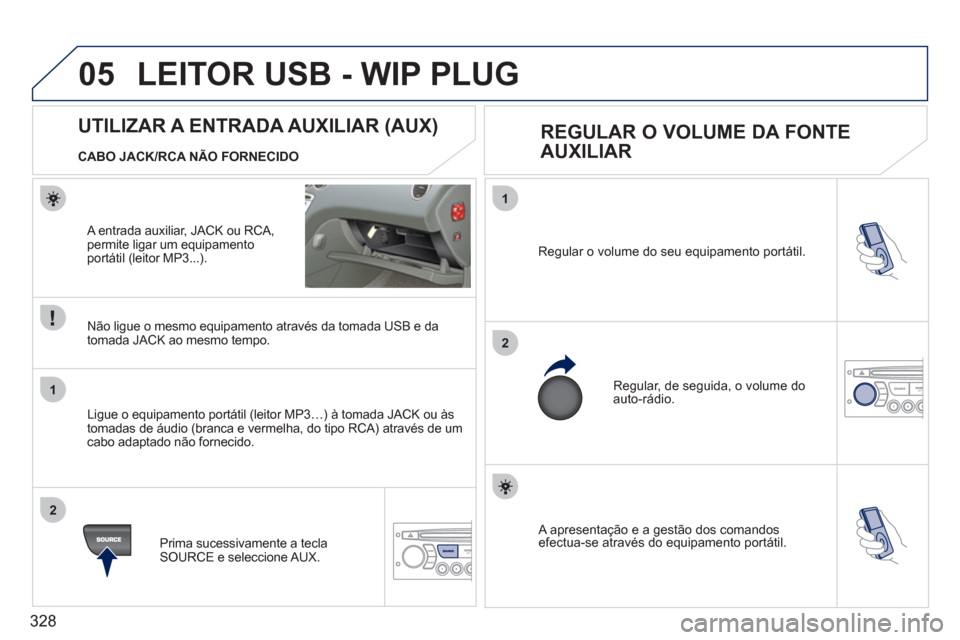

UTILIZAR A ENTRADA AUXILIAR (AUX)

REGULAR O VOLUME DA FONTE
AUXILIAR
LEITOR USB - WIP PLUG


A entrada auxiliar, JACK ou RCA,
permite ligar um equipamento
portátil (leitor MP3...).

Não ligue o mesmo equipamento através da tomada USB e da
tomada JACK ao mesmo tempo.

Ligue o equipamento portátil (leitor MP3…) à tomada JACK ou às
tomadas de áudio (branca e vermelha, do tipo RCA) através de um
cabo adaptado não fornecido.

Prima sucessivamente a tecla
SOURCE e seleccione AUX.



CABO JACK/RCA NÃO FORNECIDO

350
O ÍNDICE ALFABÉTICO
Segurança de crianças.... 89, 124, 127,
132-134, 144
Serviços PEUGEOT ....................... 241
Sinal de emergência....................... 135
Sincronização do telecomando ........ 85
Sistema de assistência
à travagem ................................. 137
Sistema de assistência
à travagem de urgência ............. 137
Sistema de navegação
embarcado ......................... 254, 293
Sistemas ABS e REF ..................... 137
Sistemas ASR e ESP ..................... 138
Sob o capot motor .................. 170, 171
Stop Start ....................60, 66, 96, 158,
168, 174, 204
Streaming audio Bluetooth ............. 330
Substituição da pilha
do telecomando ............................ 85
Substituição de fusíveis.................. 198
Substituição
de lâmpadas .......191, 194, 196, 197
Substituição do filtro de ar.............. 174
Substituição do filtro de partículas .... 174
Substituição do filtro do habitáculo ... 174
Substituição do filtro do óleo .......... 174
Substituir
uma lâmpada .....191, 194, 196, 197
Super-trancamento ........................... 84
Suporte para latas de bebidas ....... 109Ventiladores ...................................... 61
Verificação dos níveis............. 172, 173
Verificações correntes ............ 174, 175
Volante (ajuste do) ........................... 82
S
Retrovisor interior ............................. 82
Revisões .......................................... 23
Roda de reserva ..................... 184, 186Tabela das motorizações........ 215, 224
Tabelas das massas ............... 215, 224
Tabelas de fusíveis ......................... 198
Tampão do depósito de combustível ...96
Tapete ............................................. 113
Tecto de vidro panorâmico ............... 95
Telecomando .............................. 83, 86
Telefone ...........241, 271-273, 307, 308
Telefone mãos-livres ............... 271-273
Temperatura do líquido de
arrefecimento ............................... 39
Terceira luz de stop ................ 194, 197
Tomada auxiliar .............................. 306
Tomada para acessórios
12 V .................................... 111, 122
Tomadas áudio ....... 111, 306, 326, 328
Tomadas áudio/vídeo ..................... 270
Tomadas auxiliares ................. 270, 328
Tomada USB .......................... 111, 326
Totalizador quilométrico .................... 43
Trancamento a partir
do interior do veículo .................... 92
Trancamento centralizado .......... 83, 92
Transporte de objectos longos ...78, 114
Travão de estacionamento ..... 148, 175
Travões ........................................... 175WIP Com 3D ...............28, 54, 58, 243,
246, 248, 249, 277
WIP Nav ................... 52, 287, 290, 311
WIP Plug................................. 111, 326
WIP Sound ..............319-321, 332, 334
W
Vareta de verificação
do óleo ................................. 40, 172
Varrimento automático
dos limpa-vidros ................. 104, 106
Ventilação .............................. 23, 61-63
V
T
