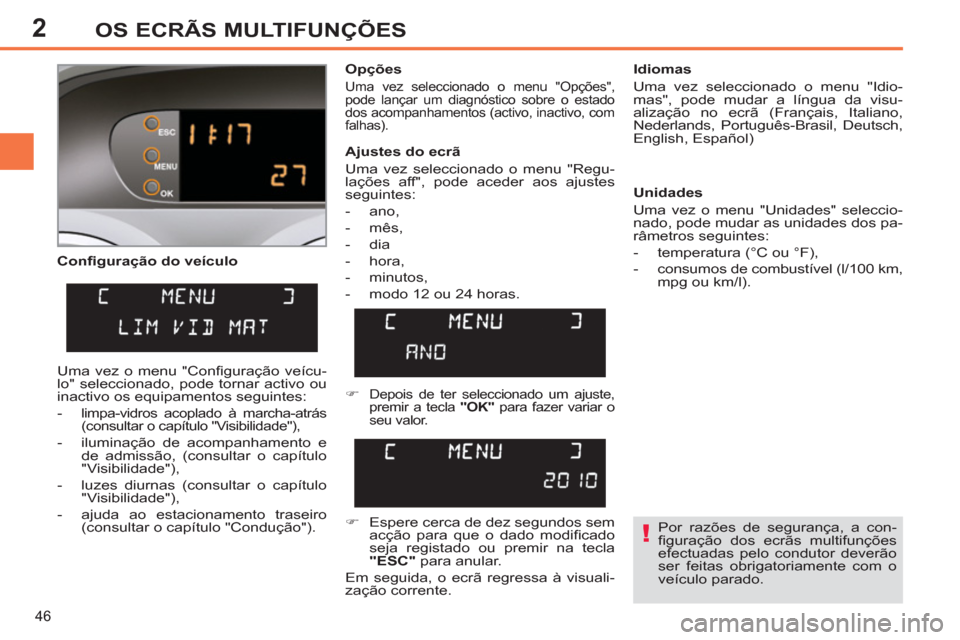

OS ECRÃS MULTIFUNÇÕES

Confi guração do veículo
Opções
Uma vez seleccionado o menu "Opções",
pode lançar um diagnóstico sobre o estado
dos acompanhamentos (activo, inactivo, com
falhas)
.


Idiomas
Uma vez seleccionado o menu "Idio-
mas", pode mudar a língua da visu-
alização no ecrã (Français, Italiano,
Nederlands, Português-Brasil, Deutsch,
English, Español)

Ajustes do ecrã
Uma vez seleccionado o menu "Regu-
lações aff", pode aceder aos ajustes
seguintes:


- ano,

- mês,

- dia

- hora,

- minutos,

- modo 12 ou 24 horas.
Unidades
Uma vez o menu "Unidades" seleccio-
nado, pode mudar as unidades dos pa-
râmetros seguintes:


- temperatura (°C ou °F),

- consumos de combustível (l/100 km,
mpg ou km/l).



)
Depois de ter seleccionado um ajuste,
premir a tecla "OK"
para fazer variar o
seu valor.

)
Espere cerca de dez segundos sem
acção para que o dado modifi cado
seja registado ou premir na tecla
"ESC"
para anular.
Em seguida, o ecrã regressa à visuali-
zação corrente.

Uma vez o menu "Confi guração veícu-
lo" seleccionado, pode tornar activo ou
inactivo os equipamentos seguintes:


-
limpa-vidros acoplado à marcha-atrás
(consultar o capítulo "Visibilidade"),

- iluminação de acompanhamento e
de admissão, (consultar o capítulo
"Visibilidade"),

- luzes diurnas (consultar o capítulo
"Visibilidade"),

- ajuda ao estacionamento traseiro
(consultar o capítulo "Condução").

Por razões de segurança, a con-
fi guração dos ecrãs multifunções
efectuadas pelo condutor deverão
ser feitas obrigatoriamente com o
veículo parado.

2
!
48

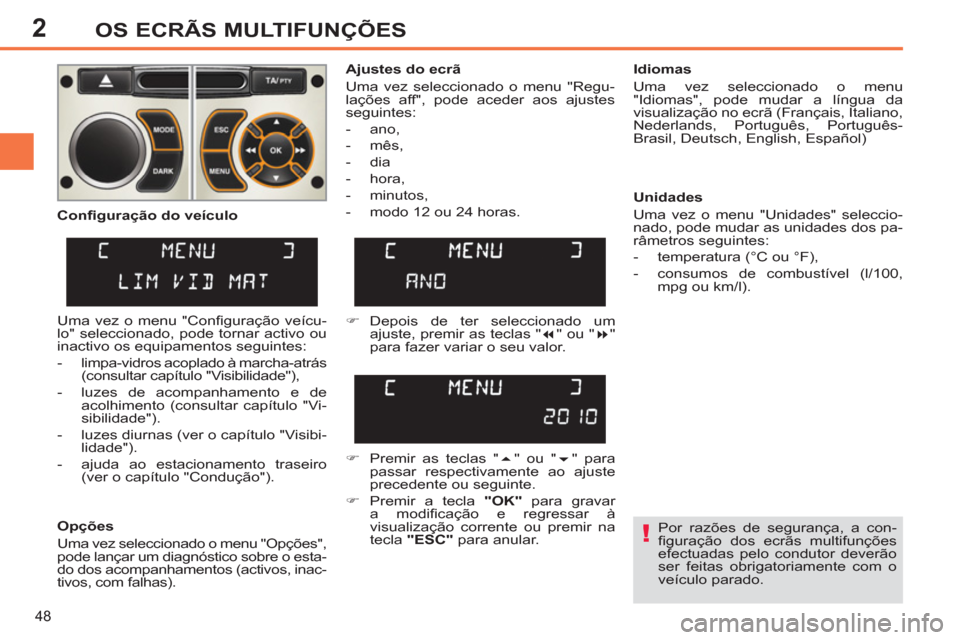

OS ECRÃS MULTIFUNÇÕES
Por razões de segurança, a con-
fi guração dos ecrãs multifunções
efectuadas pelo condutor deverão
ser feitas obrigatoriamente com o
veículo parado.

Ajustes do ecrã
Uma vez seleccionado o menu "Regu-
lações aff", pode aceder aos ajustes
seguintes:


- ano,

- mês,

- dia

- hora,

- minutos,

- modo 12 ou 24 horas.
Idiomas
Uma vez seleccionado o menu
"Idiomas", pode mudar a língua da
visualização no ecrã (Français, Italiano,
Nederlands, Português, Português-
Brasil, Deutsch, English, Español)

Unidades
Uma vez o menu "Unidades" seleccio-
nado, pode mudar as unidades dos pa-
râmetros seguintes:


- temperatura (°C ou °F),

- consumos de combustível (l/100,
mpg ou km/l).


)
Depois de ter seleccionado um
ajuste, premir as teclas "
" ou "
"
para fazer variar o seu valor.

)
Premir as teclas "
" ou "
" para
passar respectivamente ao ajuste
precedente ou seguinte.

)
Premir a tecla "OK"
para gravar
a modifi cação e regressar à
visualização corrente ou premir na
tecla "ESC"
para anular.



Confi guração do veículo


Opções
Uma vez seleccionado o menu "Opções",
pode lançar um diagnóstico sobre o esta-
do dos acompanhamentos (activos, inac-
tivos, com falhas). Uma vez o menu "Confi guração veícu-
lo" seleccionado, pode tornar activo ou
inactivo os equipamentos seguintes:


- limpa-vidros acoplado à marcha-atrás
(consultar capítulo "Visibilidade"),

- luzes de acompanhamento e de
acolhimento (consultar capítulo "Vi-
sibilidade").

- luzes diurnas (ver o capítulo "Visibi-
lidade").

- ajuda ao estacionamento traseiro
(ver o capítulo "Condução").

2
49
OS ECRÃS MULTIFUNÇÕES

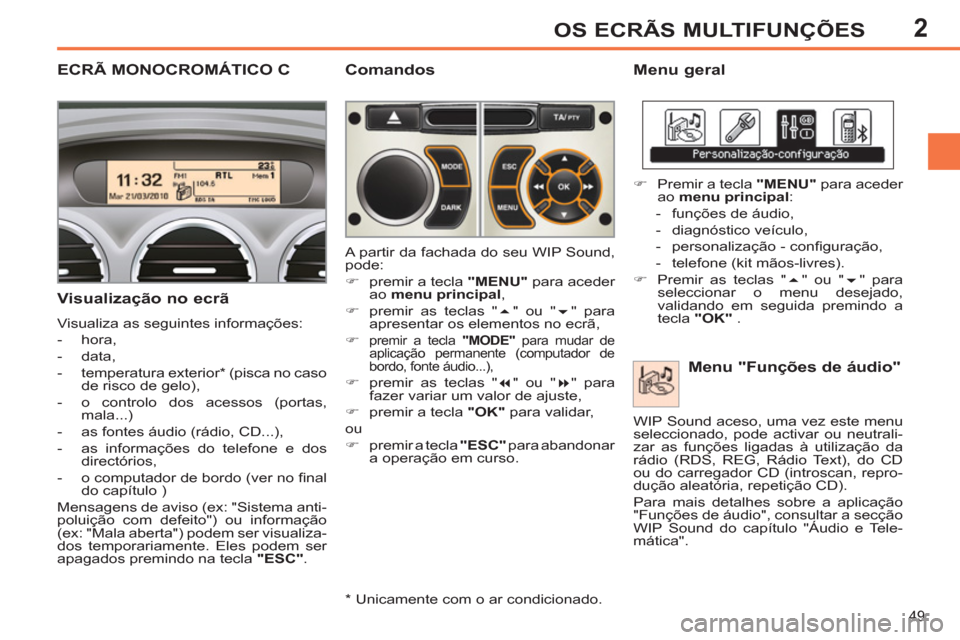

ECRÃ MONOCROMÁTICO C

Menu geral

Visualização no ecrã

Visualiza as seguintes informações:


- hora,

- data,

- temperatura exterior * (pisca no caso
de risco de gelo),

- o controlo dos acessos (portas,
mala...)

- as fontes áudio (rádio, CD...),

- as informações do telefone e dos
directórios,

- o computador de bordo (ver no fi nal
do capítulo )
Mensagens de aviso (ex: "Sistema anti-
poluição com defeito") ou informação
(ex: "Mala aberta") podem ser visualiza-
dos temporariamente. Eles podem ser
apagados premindo na tecla "ESC"
.


Menu "Funções de áudio"


Comandos

A partir da fachada do seu WIP Sound,
pode:


)
premir a tecla "MENU"
para aceder
ao menu principal
,

)
premir as teclas "
" ou "
" para
apresentar os elementos no ecrã,

)

premir a tecla "MODE"
para mudar de
aplicação permanente (computador de
bordo, fonte áudio...),

)
premir as teclas "
" ou "
" para
fazer variar um valor de ajuste,

)
premir a tecla "OK"
para validar,
ou


)
premir a tecla "ESC"
para abandonar
a operação em curso.


)
Premir a tecla "MENU"
para aceder
ao menu principal
:


- funções de áudio,

- diagnóstico veículo,

- personalização - confi guração,

- telefone (kit mãos-livres).

)
Premir as teclas "
" ou "
" para
seleccionar o menu desejado,
validando em seguida premindo a
tecla "OK"
.


* Unicamente com o ar condicionado. WIP Sound aceso, uma vez este menu
seleccionado, pode activar ou neutrali-
zar as funções ligadas à utilização da
rádio (RDS, REG, Rádio Text), do CD
ou do carregador CD (introscan, repro-
dução aleatória, repetição CD).
Para mais detalhes sobre a aplicação
"Funções de áudio", consultar a secção
WIP Sound do capítulo "Áudio e Tele-
mática".

2
50
OS ECRÃS MULTIFUNÇÕES

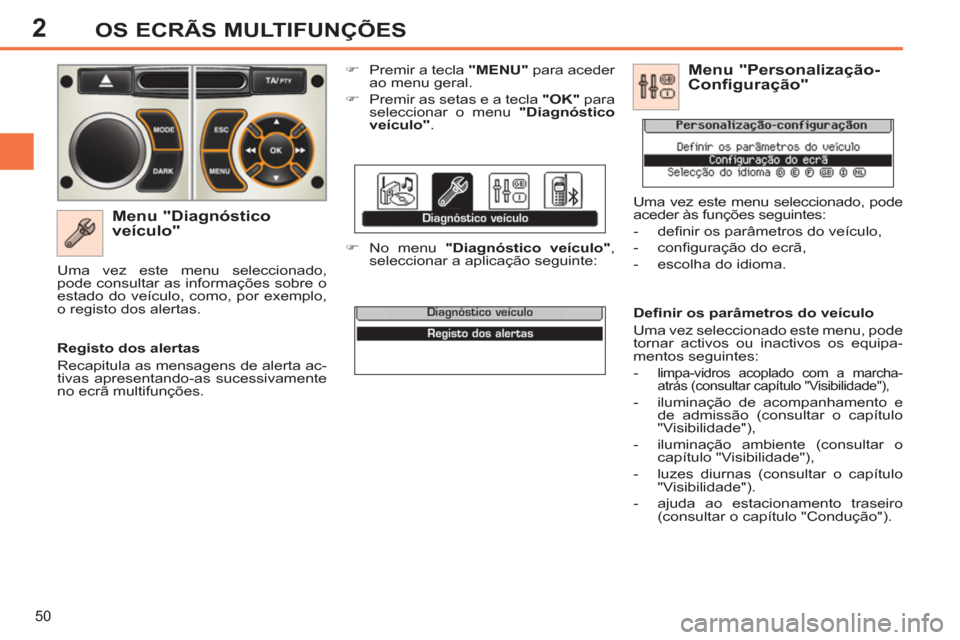

Menu "Diagnóstico
veículo"


)
Premir a tecla "MENU"
para aceder
ao menu geral.

)
Premir as setas e a tecla "OK"
para
seleccionar o menu "Diagnóstico
veículo"
.

)
No menu "Diagnóstico veículo"
,
seleccionar a aplicação seguinte:



Registo dos alertas
Recapitula as mensagens de alerta ac-
tivas apresentando-as sucessivamente
no ecrã multifunções. Uma vez este menu seleccionado,
pode consultar as informações sobre o
estado do veículo, como, por exemplo,
o registo dos alertas.

Defi nir os parâmetros do veículo
Uma vez seleccionado este menu, pode
tornar activos ou inactivos os equipa-
mentos seguintes:


-
limpa-vidros acoplado com a marcha-
atrás (consultar capítulo "Visibilidade"),

- iluminação de acompanhamento e
de admissão (consultar o capítulo
"Visibilidade"),

- iluminação ambiente (consultar o
capítulo "Visibilidade"),

- luzes diurnas (consultar o capítulo
"Visibilidade").

- ajuda ao estacionamento traseiro
(consultar o capítulo "Condução").


Menu "Personalização-
Configuração"
Uma vez este menu seleccionado, pode
aceder às funções seguintes:


- defi nir os parâmetros do veículo,

- confi guração do ecrã,

- escolha do idioma.

288
01
1
5
10 234 6
1311
9
14 157812 16


1. Motor desligado:
- Pressão curta: ligar/desligar.
- Pressão longa: pausa em leitura de CD,
mute para o rádio.
Motor em funcionamento:
- Pressão curta: pausa em leitura de CD,
mute para o rádio.
-
Pressão longa: reinicialização do sistema.
2. Regulação do volume (cada fonte é independente,
incluindo mensagem e alerta de navegação).

3. Acesso ao Menu Rádio. Visualização da
lista das estações.

4. Acesso ao Menu Música. Visualização das
faixas.
5. Acesso ao Menu SETUP.
Pressão contínua: acesso à cobertura GPS
e ao modo de demonstração.

6. Acesso a Menu telefone. Visualização do
registo de chamadas.

7. Acesso ao Menu MODE.
Selecção da visualização sucessiva de:
Rádio, Mapa, NAV (se navegação em
curso), Telefone (se conversação em
curso), Diagnósticos do veículo (alertas).
Pressão contínua: visualização de um ecrã
negro (DARK).

8. Acesso a Menu Navegação. Visualização
dos últimos destinos.

9. Acesso a Menu de Trânsito. Visualização
dos alertas de trânsito em curso.

10. ESC: abandono da operação em curso.

11. Ejecção do CD.
12. Selecção da estação de rádio anterior/
seguinte da lista.
Selecção directório MP3 anterior/seguinte.

Selecção página anterior/seguinte de uma lista.
13. Selecção da estação de rádio anterior/seguinte. Selecção faixa CD ou MP3 anterior/seguinte. Selecção linha anterior/seguinte de uma lista.

14. Teclas de 1 a 6:
Selecção da estação de rádio memorizada.

Pressão longa: memorização da estação ouvida.
15. Leitor cartão SD de navegação apenas.

16. Botão de selecção da visualização no ecrã
e de acordo com o contexto do menu.

Pressão curta: menu contextual ou validação. Pressão longa: menu contextual específi co
da lista apresentada.

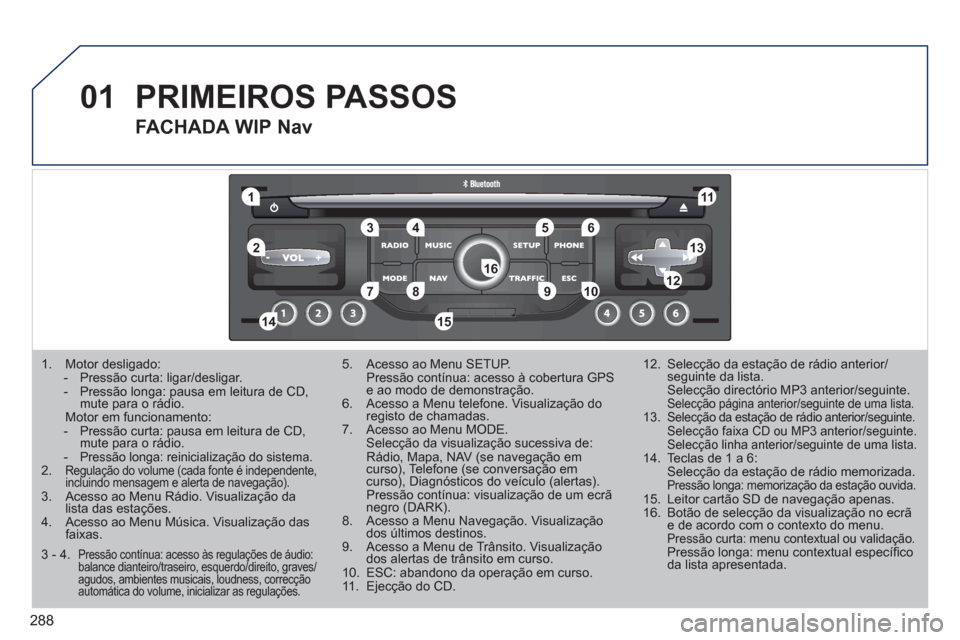

PRIMEIROS PASSOS


FACHADA WIP Nav

3 - 4. Pressão contínua: acesso às regulações de áudio:
balance dianteiro/traseiro, esquerdo/direito, graves/
agudos, ambientes musicais, loudness, correcção
automática do volume, inicializar as regulações.

320
01
1 2
1011
13 14 153456 789
12

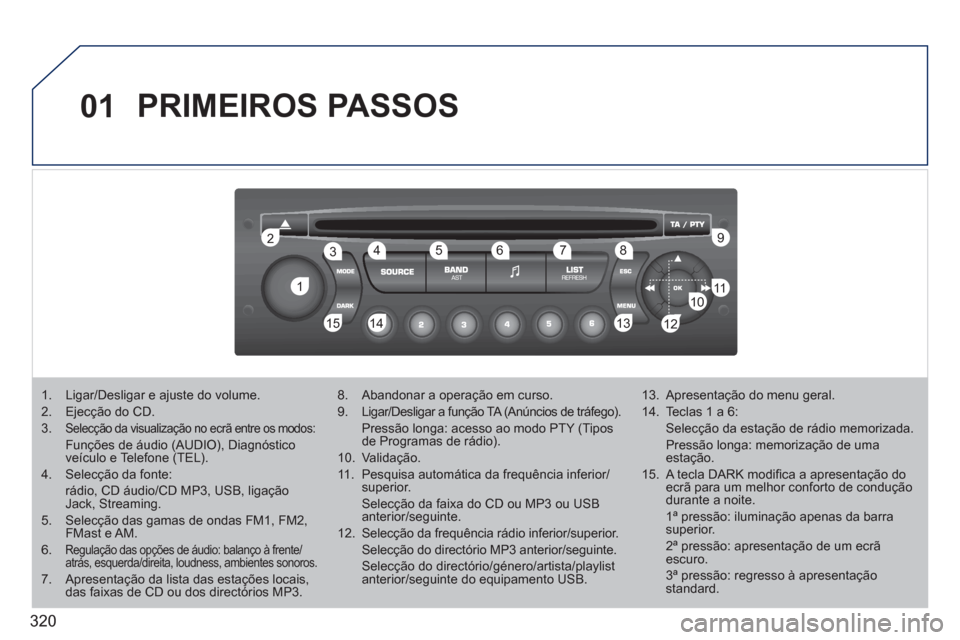

PRIMEIROS PASSOS







1. Ligar/Desligar e ajuste do volume.

2. Ejecção do CD.

3.
Selecção da visualização no ecrã entre os modos:
Funções de áudio (AUDIO), Diagnóstico
veículo e Telefone (TEL).

4. Selecção da fonte:
rádio, CD áudio/CD MP3, USB, ligação
Jack, Streaming.

5. Selecção das gamas de ondas FM1, FM2,
FMast e AM.

6.
Regulação das opções de áudio: balanço à frente/
atrás, esquerda/direita, loudness, ambientes sonoros.

7. Apresentação da lista das estações locais,
das faixas de CD ou dos directórios MP3.
8. Abandonar a operação em curso.

9. Ligar/Desligar a função TA (Anúncios de tráfego).
Pressão longa: acesso ao modo PTY (Tipos
de Programas de rádio).

10. Validação.

11. Pesquisa automática da frequência inferior/
superior.
Selecção da faixa do CD ou MP3 ou USB
anterior/seguinte.

12. Selecção da frequência rádio inferior/superior.
Selecção do directório MP3 anterior/seguinte.
Selecção do directório/género/artista/playlist
anterior/seguinte do equipamento USB.
13. Apresentação do menu geral.

14. Teclas 1 a 6:
Selecção da estação de rádio memorizada.
Pressão longa: memorização de uma
estação.

15. A tecla DARK modifi ca a apresentação do
ecrã para um melhor conforto de condução
durante a noite.
1ª pressão: iluminação apenas da barra
superior.
2ª pressão: apresentação de um ecrã
escuro.
3ª pressão: regresso à apresentação
standard.

322

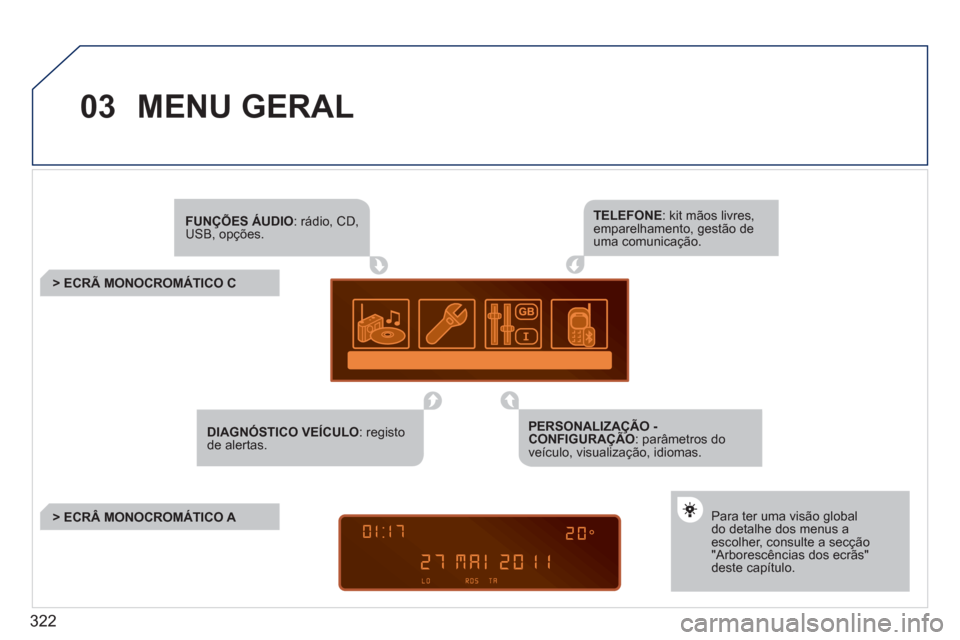

03 MENU GERAL


FUNÇÕES ÁUDIO
: rádio, CD,
USB, opções.








> ECRÃ MONOCROMÁTICO C










> ECRÂ MONOCROMÁTICO A

Para ter uma visão global
do detalhe dos menus a
escolher, consulte a secção
"Arborescências dos ecrãs"
deste capítulo.

TELEFONE
: kit mãos livres,
emparelhamento, gestão de
uma comunicação.

DIAGNÓSTICO VEÍCULO
: registo
de alertas.
PERSONALIZAÇÃO -
CONFIGURAÇÃO
: parâmetros do
veículo, visualização, idiomas.

335
08
MONOCROMÁTICO C

ARBORESCÊNCIA DOS ECRÃS


FUNÇÕES DE ÁUDIO


seguimento de frequência (RDS)

activar/desactivar
PREFERÊNCIAS DA BANDA FM

modo regional (REG)

activar/desactivar

visualização do rádio-texto (RDTXT)


activar/desactivar
1
2
3
4
3
4
3
4


MODOS DE LEITURA

repetição do álbum (RPT)

activar/desactivar

leitura aleatória faixas (RDM)

activar/desactivar
2
3
4
3
4


DIAGNÓSTICO VEÍCULO


DIÁRIO DOS ALERTAS

1
2
1
2
4
3
2
4
4
3
3
4
4
2
3
4
4

Uma pressão na tecla MENU permite visualizar:

* Os parâmetros variam consoante o veículo.
regulação da luminosidade-vídeo

CONFIGURAÇÃO DO ECRÃ
DEFINIR OS PARÂMETROS DO VEÍCULO *



PERSONALIZAÇÃO - CONFIGURAÇÃO

vídeo normal
vídeo inverso
regulação da luminosidade (- +)

regulação da data e hora

ajuste do dia/mês/ano
ajuste da hora/minuto
escolha do modo 12 h/24 h

selecção das unidades

l/100 km - mpg - km/l
°Celsius/°Fahrenheit

SELECÇÃO DO IDIOMA
