2011 Peugeot 308 SW BL alarm

2
SUMÁRIO
Quadro de bordo 25
Luzes avisadoras 29
Indicadores 39
Botões do quadro de bordo 43„
„
„
„
Ventilação 61
Aquecimento 63
Ar condicionado manual 63
Desembaciamento -
Descongelamento do óculo
traseiro 65
Ar condicionado automático
bizona 66
Bancos dianteiros 68
Bancos traseiros 72
Modularidade dos bancos 78
Retrovisores 80
Ajuste do volante 82„
„
„
„
„
„
„
„
„
„
O CONFORTO 61 Î 82
Chave com telecomando 83
Alarme 87
Elevadores dos vidros 89
Portas 91
Mala 94
Tecto de vidro panorâmico 95
Depósito de combustível 96
Desenganador de combustível 97„
„
„
„
„
„
„
„
OS ACESSOS 83 Î 97
Comandos de iluminação 98
Luzes de díodos
electroluminescentes 100
Luzes diurnas 100
Ajuste das luzes 102
Iluminação direccional 103
Comandos do limpa-vidros 104
Funcionamento automático
das escovas 106
Luzes do tecto 107
Iluminação ambiente 108
Iluminação da mala 108„
„
„
„
„
„
„
„
„
„
A VISIBILIDADE 98 Î 108
Cadeiras para crianças 124
Bancos para crianças ISOFIX 130
Segurança para crianças 134„
„
„
A SEGURANÇA
das CRIANÇAS 124 Î 134 CONHECER
o seu VEÍCULO 4 Î 22
O CONTROLO
de FUNCIONAMENTO 25 Î 44
Ecrã sem auto-rádio 45
Ecrãs com auto-rádio 47
Ecrã a cores 16/9 escamoteável
WIP Nav 52
Ecrã a cores 16/9 de alta
defi nição escamoteável
(WIP Com 3D) 54
Computador de bordo 57„
„
„
„
„
OS ECRÃS
MULTIFUNÇÕES 45 Î 60
Acessórios interiores 109
Apoio de braços dianteiro 112
Acessórios da mala 115„
„
„
OS ARRUMOS
109 Î 123
1
75
43
26
ECO-CONDUÇÃO 23 Î 24

10
CONHECER o seu VEÍCULO
POSTO DE CONDUÇÃO



1.
Anti-roubo e ignição.

2.
Comando sob o volante do sistema
áudio e a telemática.

3.
Comandos do limpa-vidros/
lava-vidros/computador de bordo.

4.
Ventiladores orientáveis e
obturáveis.

5.
Ecrã multifunções.

6.
Sensor de sol.

7.
Airbag do passageiro.

8.
Ventilador lateral e obturável.

9.
Neutralização do airbag do
passageiro.

10.
Porta-luvas/Tomadas de áudio/vídeo.

11 .
Arrumação ou designador do
quadro de bordo associado ao
WIP Com 3D.

12.
Tomada de acessórios 12 V.

13.
Cinzeiro na dianteira.

14.
Comandos de aquecimento/ar
condicionado.

15.
Carregador de CDs.

16.
Sistema de áudio e telemática.

17.
Botão de chamada de emergência
Botão de alarme.
Botão de trancamento centralizado.
Botão do sinal de perigo.
Botão de controlo dinâmico de
estabilidade (ESP/ASR).
Botão de ajuda ao estacionamento.
Botão dos serviços PEUGEOT.

16
CONHECER o seu VEÍCULO
BOA VIGILÂNCIA


Quadro de bordo
Barra de comandos



A.
Com a ignição ligada, o ponteiro
deve indicar o nível de combustível
restante.

B.
Com o motor ligado, o avisador
associado de nível mínimo deve
apagar-se.

C.
Com a ignição ligada, o indicador de
nível de óleo deve indicar que este
nível está OK ou correcto, consoante
versão, durante alguns segundos.
Se os níveis forem incorrectos, proce-
der ao abastecimento correspondente. A iluminação do visor assinala o estado
da função correspondente.


A.
Emissão de uma chamada de
urgência.

239

B.
Neutralização da vigilância
volumétrica do alarme.

87

C.
Trancamento centralizado.

92

D.
Neutralização do sistema ESP/ASR.

138

E.
Neutralização da ajuda ao
estacionamento dianteiro e
traseiro.

166

F.
Acesso aos serviços PEUGEOT .
 239



1.
Com a ignição ligada, os
avisadores de alerta laranja e
vermelhos acendem-se.

2.
Com o motor ligado, estas luzes
devem apagar-se.
Se permanecerem avisadores acesos,
consultar a respectiva página.

Avisadores




25



29, 33

4
i
!
87
OS ACESSOS





ALARME

Sistema de protecção e de dissuasão
contra o roubo e a intrusão. O alarme as-
segura os seguintes tipos de vigilância:


Fecho do veículo com sistema
de alarme total
Para realizar qualquer intervenção
no sistema de alarme, consultar
a rede PEUGEOT ou uma ofi cina
qualifi cada.
Activação


)
Desligue a ignição e saia do
veículo.

)
Prima o botão de trancagem do
telecomando.
O sistema de vigilância está activo; a
luz avisadora do botão funciona de for-
ma intermitente a cada segundo.
Após premir o botão de trancagem do
telecomando, a vigilância perimétrica é
activada após um intervalo de 5 segun-
dos e a vigilância volumétrica, após um
intervalo de 45 segundos.
- Vigilância perimétrica
O sistema controla a abertura do veí-
culo.
O alarme dispara se alguém tentar abrir
uma porta, a mala, o capot...



- Vigilância volumétrica
O sistema controla a variação de volu-
me no habitáculo.
O alarme dispara se alguém quebrar
um vidro, entrar no habitáculo ou se
movimentar no interior do veículo.



Função de autoprotecção
O sistema controla a neutralização dos
seus componentes.
O alarme dispara se a bateria, o co-
mando central ou os fi os da sirene fo-
rem desligados ou sofrerem danos.
Neutralização


)
Prima o botão de destrancagem do
telecomando.
O sistema de alarme é neutralizado: a
luz avisadora do botão apaga-se.
Se um trinco (porta, mala...) estiver
mal fechado, o veículo não está
trancado, mas a vigilância perimé-
trica activa-se após um intervalo
de 45 segundos ao mesmo tempo
que a vigilância volumétrica.

4
i
!
88
OS ACESSOS

Accionamento do alarme

As funções de vigilância perma-
necem activadas até à décima
primeira activação consecutiva do
alarme.
Ao destrancar o veículo com o tele-
comando, a intermitência rápida da
luz avisadora do botão informa que
o alarme foi activado durante a sua
ausência. Ao ligar a ignição, essa
luz pára imediatamente.



Avaria do telecomando

Para desactivar as funções de vigilância:



)
Tranque ou supertranque o veículo
com a chave na fechadura da porta
do condutor.




Fecho do veículo sem activar o
alarme

Ao ligar a ignição, o acendimento fi xo da
luz avisadora do botão indica um proble-
ma de funcionamento do sistema.
Mandar verifi car or parte da rede PEUGEOT
ou por uma ofi cina qualifi cada.



Traduz-se no abrandamento do avisa-
dor sonoro e a intermitência das luzes
de mudança de direcção durante trinta
segundos.


)
Destranque o veículo com a chave
na fechadura da porta do condutor.

)
Abra a porta; o alarme entra em
funcionamento.

)
Ligue a ignição; o alarme pára. A luz
avisadora do botão apaga-se.




Problema de funcionamento

Activação automática *

Para ser tomada em consideração,
esta neutralização deve ser efectu-
ada sempre que a ignição for des-
ligada.
Neutralização da vigilância
volumétrica


)
Desligue a ignição.

)
Nos dez segundos seguintes, prima
o botão até ao acendimento fi xo da
luz avisadora.

)
Saia do veículo.

)
Prima imediatamente o botão de
trancagem do telecomando.
Apenas a vigilância perimétrica é acti-
vada; a luz avisadora do botão funciona
de forma intermitente a cada segundo.

Fecho do veículo apenas com a
vigilância perimétrica
Neutralize a vigilância volumétrica para
evitar a activação involuntária do alar-
me em determinados casos, tais como:


- deixar um animal no veículo,

- deixar um vidro entreaberto,

- lavar o veículo,
Reactivação da vigilância
volumétrica


)
Prima o botão de destrancagem
do telecomando para neutralizar a
vigilância perimétrica.

)
Prima o botão de trancagem do
telecomando para activar o conjunto
de vigilâncias.
A luz avisadora do botão funciona no-
vamente de forma intermitente a cada
segundo.


*
Consoante o destino.
2 minutos após o fecho da última porta
ou da mala, o sistema activa-se auto-
maticamente:


)
Para evitar que o alarme entre em
funcionamento ao entrar no veículo,
prima previamente o botão de
destrancagem do telecomando.

8
!
i
i
i
136
SEGURANÇA








DETECÇÃO DE PRESSÃO
BAIXA
Sistema que assegura um controlo au-
tomático permanente da pressão dos
pneus em movimento. Qualquer reparação ou substitui-
ção de pneu numa roda equipada
com este sistema deve ser efectu-
ada pela rede PEUGEOT ou por
uma ofi cina qualifi cada.
Se aquando de uma substituição
de pneus, instalar um pneu não de-
tectado pelo seu veículo (exemplo:
montagem de pneus para a neve),
deverá fazer uma reinicialização
do sistema pela rede PEUGEOT
ou por uma ofi cina qualifi cada.
O sistema não exclui o controlo regular
da pressão dos pneus (ver parágrafo
"Elementos de identifi cação"), para
se assegurar que o comportamento
dinâmico do veículo permanece em
óptimo estado e evitar um desgaste
prematuro dos pneus, sobretudo no
caso de condições severas (carga
pesada, velocidade elevada).
O controlo da pressão de enchi-
mento dos pneus deve ser efec-
tuado a frio, pelo menos todos os
meses. Pensar em mandar verifi car
a pressão da roda sobresselente.
O sistema de detecção de pressão
baixa poderá ser eventualmente
perturbado por emissões radioeléc-
tricas de frequência semelhante.
Sensores montados em cada válvula
lançam o alarme em caso de anomalia
(velocidade superior a 20 km/h).
A luz avisadora acende-se no qua-
dro de bordo e/ou é apresentada
uma mensagem no ecrã, acom-
panhada de um sinal sonoro, para
localizar a roda em questão.


)
Controlar a pressão dos pneus o
mais rapidamente possível.
Este controlo deve ser efectuado a frio.
Pneu com pressão baixa A luz avisadora STOP
acende-
se no quadro de bordo, acom-
panhada por um sinal sonoro
e por uma mensagem no ecrã
multifunções localizando a roda
em questão.


)
Parar imediatamente evitando
qualquer manobra brusca com o
volante ou os travões.

)
Reparar ou mudar o pneu danifi cado
(furado ou com pressão demasiado
baixa) e mandar verifi car a pressão
dos pneus logo que possível.

Furo no Pneu
O sistema de detecção de pressão
baixa é um auxiliar da condução
que não substitui a vigilância nem
a responsabilidade do condutor.
Sensor(es) não detectado(s) ou com
defeito(s)
A luz avisadora acende-se no
quadro de bordo e/ou é apre-
sentada uma mensagem no
ecrã, acompanhada por um
sinal sonoro, para localizar o ou os
pneu(s) não detectado(s) ou indicar
uma disfunção no sistema.
Consultar a rede PEUGEOT ou uma
ofi cina qualifi cada para substituir o(s)
sensor(es) defeituoso(s).
Esta mensagem exibe-se também
quando um dos pneus está afas-
tado do veículo, em reparação, ou
em caso de montagem de uma (ou
várias) roda(s) não equipada(s)
com sensor.
Se o veículo estiver equipado com
roda sobresselente, esta não pos-
sui sensor.

11
199
INFORMAÇÕES PRÁTICAS

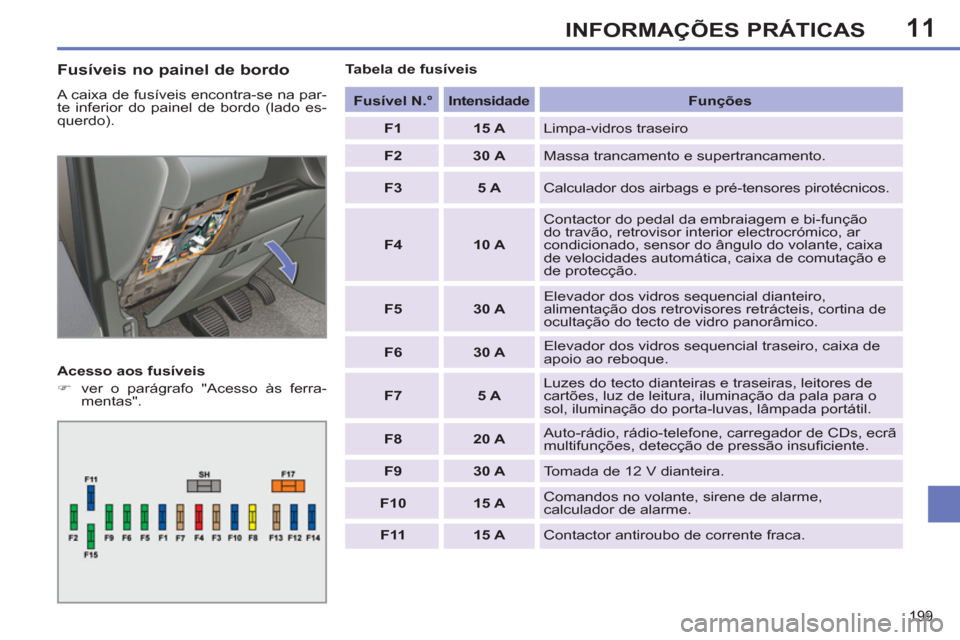

Fusíveis no painel de bordo

A caixa de fusíveis encontra-se na par-
te inferior do painel de bordo (lado es-
querdo).

Acesso aos fusíveis


)
ver o parágrafo "Acesso às ferra-
mentas".

Tabela de fusíveis


Fusível N.°



Intensidade


Funções



F1



15 A

Limpa-vidros traseiro


F2



30
A

Massa trancamento e supertrancamento.


F3



5 A

Calculador dos airbags e pré-tensores pirotécnicos.


F4



10 A

Contactor do pedal da embraiagem e bi-função
do travão, retrovisor interior electrocrómico, ar
condicionado, sensor do ângulo do volante, caixa
de velocidades automática, caixa de comutação e
de protecção.


F5



30 A

Elevador dos vidros sequencial dianteiro,
alimentação dos retrovisores retrácteis, cortina de
ocultação do tecto de vidro panorâmico.


F6



30 A

Elevador dos vidros sequencial traseiro, caixa de
apoio ao reboque.


F7



5 A

Luzes do tecto dianteiras e traseiras, leitores de
cartões, luz de leitura, iluminação da pala para o
sol, iluminação do porta-luvas, lâmpada portátil.


F8



20 A

Auto-rádio, rádio-telefone, carregador de CDs, ecrã
multifunções, detecção de pressão insufi ciente.


F9



30 A

Tomada de 12 V dianteira.


F10



15 A

Comandos no volante, sirene de alarme,
calculador de alarme.


F11



15 A

Contactor antiroubo de corrente fraca.

11
!
213
INFORMAÇÕES PRÁTICAS

"Protecção":
tapetes ** , guarda-lamas, capas dos
bancos compatíveis com os airbags la-
terais, capa de protecção para veículo,
protectores de soleira da porta, bandas
de protecção translúcidas para pára-
choques...

**
Para evitar qualquer risco de
bloqueio dos pedais:


- zelar pelo posicionamento correcto
e a fi xação adequada do tapete,

- nunca sobrepor vários tapetes.







ACESSÓRIOS

É proposta, pela rede PEUGEOT, uma
vasta gama de acessórios e de peças
de origem.
Estes acessórios e peças são testados
e aprovados tanto em fi abilidade como
em segurança.
Todos eles se encontram adaptados ao
seu veículo e benefi ciam da referência
e garantia PEUGEOT.


"Conforto":
ajudas ao estacionamento, cortinas la-
terais e cortina traseira, defl ectores de
porta, módulo isotérmico, cabide fi xado
no encosto de cabeça, apoio de braço
central dianteiro, luz de leitura, difusor
de perfume...

*

O tecto de abrir tem de ser obrigatoria-
mente instalado pela rede PEUGEOT
ou por uma ofi cina qualifi cada.

Kits de transformação
Poderá obter kits de transformação
"Empresa" para passar de um veículo
de empresa a um veículo comercial e
vice-versa (de acordo com a legislação
em vigor).

"Solução de transporte":
compartimento da mala, tapete da mala,
calços de mala, arrumos sob a pratelei-
ra, barras de tecto transversais, suporte
para bicicletas, suporte para esquis, mala
de tecto, engates de reboque, farolins...

"Estilo":
volante em pele, punho da alavanca em
alumínio, descanso para o pé em alu-
mínio, tecto de abrir * , becquet, palas,
jantes em alumínio, tampões de roda,
tubo de escape desportivo, kit de car-
roçaria, cocas dos retrovisores em car-
bono...
"Segurança":
alarme anti-roubo, anti-roubos de ro-
das, sistema de localização de veícu-
lo roubado, sobreelevações e cadeiras
para crianças, teste de alcoolemia, es-
tojo de primeiros socorros, triângulo de
pré-sinalização, colete de segurança
de alta visibilidade, grelha para o trans-
porte de cães, kit de faróis de nevoeiro,
kit de reparação provisória de pneus,
correntes para a neve, coberturas anti-
derrapantes... No caso de montagem de um en-
gate de reboque e do respectivo
farolim fora da rede PEUGEOT, a
montagem deve ser feita obrigato-
riamente de acordo com as instru-
ções do construtor.
