2011 Lancia Musa Návod na použitie a údržbu (in Slovak)

72
KONTROLKY
A SPRÁVY
BEZPEČNOSŤ
NAŠTARTOVA-
NIE A JAZDA
ÚDRŽBA
A STA ROST -
LIVOSŤ
TECHNICKÉ
ÚDAJE
ABECEDNÝ
INDEX
V NÚDZI
PRÍSTROJOVÁ
DOSKA
A OVLÁDAČE
VYPÍNAČ
INERČNEHO
ZABLOKOVANIA
PA LI V O V E J
JEDNOTKY
Nachádza sa dolu, vedľa podpery na stra-
ne spolujazdca, aby ste sa k nemu dosta-
li, musíte odsunúť koberček; zasiahne
v prípade nárazu a preruší prívod paliva
a následne vypne motor.
Zásah sa signalizuje rozsvietením kon-
trolky
èna prístrojovom paneli, záro-
veň sa zobrazí správa (pokiaľ je
k dispozícii) na multifunkčnom nastavi-
teľnom displeji.
Dôkladne prezrite vozidlo, aby ste sa uis-
tili, že nedochádza k úniku paliva, na-
príklad v lôžku motora, pod vozidlom
alebo blízko oblasti nádrže.
Ak po náraze zacítite zápach
paliva alebo zistíte únik z pa-
livového zariadenia, nezapínajte vypí-
nač, aby ste predišli požiaru.
POZOR!
obr. 81L0D0388m
Ak nezistíte únik paliva a vozidlo sa dá
naštartovať, stlačte tlačidlo A-obr. 81,
aby ste znovu aktivovali systém napája-
nia a rozsvietenie svetiel.
Po náraze otočte kľúč v spínacej skrin-
ke do polohy
STOP, aby ste nevybili
akumulátor.

73
KONTROLKY
A SPRÁVY
BEZPEČNOSŤ
NAŠTARTOVA-
NIE A JAZDA
ÚDRŽBA
A STA ROST -
LIVOSŤ
TECHNICKÉ
ÚDAJE
ABECEDNÝ
INDEX
V NÚDZI
PRÍSTROJOVÁ
DOSKA
A OVLÁDAČE
VÝBAVA
INTERIÉRU
HORNÉ ÚLOŽNÉ PRIESTORY
obr. 82-83
Aby ste otvorili skrinky, otvorte požado-
vaný kryt pomocou zariadenia A
a zdvihnite ho až do stabilnej otvorenej
polohy.
Priestor
C-obr. 86a priestor DIN D-obr. 86na prístrojovej doske sa na-
chádzajú v strednej časti.
Priestor DIN
Dsa dá vytiahnúť, aby sa
na tomto mieste dalo nainštalovať au-
torádio z ponuky Lineaccessori Lancia.
obr. 82L0D0389m
obr. 83L0D0087m
Necestujte s otvorenými
schránkami na veci: v prípa-
de nehody by mohli spolujazdca zraniť.
POZOR!
obr. 84L0D0088m
obr. 85L0D0418m
obr. 86L0D0090m
ÚLOŽNÝ PRIESTOR
Priestor
A-obr. 84v prístrojovej doske
sa nachádza pred spolujazdcom vpredu.
Do úložného priestoru
Asa dá vložiť vy-
berateľná skrinka E-obr. 87, ktorú si
môžete vyžiadať u Lineaccessori Lancia.
Úložný priestor
B-obr. 85 v prístrojovej
doske sa nachádza vľavo od volantu.

74
KONTROLKY
A SPRÁVY
BEZPEČNOSŤ
NAŠTARTOVA-
NIE A JAZDA
ÚDRŽBA
A STA ROST -
LIVOSŤ
TECHNICKÉ
ÚDAJE
ABECEDNÝ
INDEX
V NÚDZI
PRÍSTROJOVÁ
DOSKA
A OVLÁDAČE
SKRINKA NA PREDMETY NA
OBLOŽENÍ STRECHY obr. 91
Skrinka bola vytvorená na jednoduché
uloženie ľahkých predmetov (napr. do-
kumenty, mapy a pod.).
UPOZORNENIE Do skrinky neukla-
dajte ťažšie veci, ani sa jej pri jazde ne-
držte.
Skrinka je alternatívou stropného okna.
DRŽIAKY NA POHÁRE –
DRŽIAKY NA PLECHOVKY
obr. 89
Priestor na odloženie pohárov – plecho-
viek sa nachádza na centrálnom tuneli
pred ručnou brzdou.
DRŽIAK NA KARTY obr. 90
Na centrálnom tuneli sú otvory na tele-
fónne karty, magnetické karty alebo diaľ-
ničné lístky. VRECKÁ NA DVERÁCH obr. 88
V obložení všetkých dverí sa nachádza-
jú vrecká na uloženie predmetov/
dokumentov.
obr. 87L0D0343m
obr. 88L0D0153m
obr. 89L0D0091m
obr. 90L0D0092m
obr. 91L0D0093m

75
KONTROLKY
A SPRÁVY
BEZPEČNOSŤ
NAŠTARTOVA-
NIE A JAZDA
ÚDRŽBA
A STA ROST -
LIVOSŤ
TECHNICKÉ
ÚDAJE
ABECEDNÝ
INDEX
V NÚDZI
PRÍSTROJOVÁ
DOSKA
A OVLÁDAČE
ZADNÝ ÚLOŽNÝ PRIESTOR
NA CD S DRŽIAKOM
NA PLECHOVKY obr. 92
Na centránom tuneli za ručnou brzdou
je úložný priestor na CD s nosičom na
plechovky.
ELEKTRICKÁ ZÁSUVKA (12 V )
Funguje, len keď je štartovací kľúč v po-
lohe
MAR.
Zásuvka
A-obr. 93sa nachádza v pred-
nej časti, ak je vozidlo vybavené „súpra-
vou pre fajčiarov“, zásuvka
Aje
nahradená zapaľovačom. Pokiaľ je vo vý-
bave, môže sa vo vozidle nachádzať aj
elektrická zásuvka
C-obr. 94na ľavej
strane batožinového priestoru.
obr. 92L0D0236m
obr. 93L0D0236m
obr. 94L0D0095m
SÚPRAVA PRE
FAJČIAROV
(iba pre niektoré verzie/trhy, podľa
výbavy)
Zapaľovač obr. 95
Nachádza sa na centrálnom tuneli ved-
ľa páky ručnej brzy.
Pokiaľ je štartovací kľúč v polohe
MAR,
stlačte tlačidlo a po približne 15 sekun-
dách sa tlačidlo automaticky vráti po pô-
vodnej polohy a zapaľovač je pripravený
na použitie.
UPOZORNENIE vždy skontrolujte,či
sa zapaľovač vypol.
Popolník obr. 96
Skladá sa z vyberateľnej plastovej nádo-
by, ktorá sa otvára pomocou pružiny, mô-
žete ho umiestniť do držiaka nápojov na
strednom tuneli.
UPOZORNENIE Nepoužívajte popol-
ník ako odpadkový kôš na papier súčas-
ne s ohorkami cigariet: pri kontakte by
sa mohli vznietiť.

TIENIDLÁ
Nachádzajú sa po bokoch vnútorného
spätného zrkadla. Môžu byť orientova-
né dopredu a do boku.
Na zadnej strane tienidla sa môže na-
chádzať kozmetické zrkadielko, v závi-
slosti od verzie.
Aby sa dalo zrkadielko použiť, otvorte
posuvný kryt
A-obr. 96(iba pre niek-
toré verzie/trhy, podľa výbavy) .
OTVÁRATEĽNÁ
STRECHA
(iba pre niektoré verzie/trhy, podľa
výbavy)
Stropné okno je vybavené bezpečnost-
ným systémom na predchádzanie za-
chytenia, ktorý dokáže rozoznať
prípadnú prekážku počas zatvárania ok-
na; v prípade výskytu takejto situácie sa
zatváranie preruší a okamžite sa obráti
smer chodu skla. Otvárateľná strecha so
sklenenou výplňou „skydome“ sa skladá
z 2 sklenených panelov, z ktorých jeden
je pevný a jeden pohyblivý a je vybave-
ná slnečnými clonami s dvojpolohovým
manuálnym ovládaním (otvore-
ná/zatvorená). Pohyb panelov otvárateľ-
nej strechy je možný iba so štartovacím
kľúčom v polohe
MAR. Tlačidlo, na-
chádzajúce sa vedľa predného stropného
svetla ovláda funkcie otvore-
nia/zatvorenia.
Otvorenie
Stlačte tlačidlo
B-obr. 97a nechajte ho
stlačené, panel predného skla sa nastaví
do polohy „spojler“; znovu stlačte tlačid-
lo
Ba podržte ho stlačené viac ako pol
sekundy, aby sa spustil pohyb strešného
okna, ktorý automaticky pokračuje až po
koncovú zarážku; strešné okno sa dá za-
staviť v strednej polohe opätovným stla-
čením tlačidla.
76
KONTROLKY
A SPRÁVY
BEZPEČNOSŤ
NAŠTARTOVA-
NIE A JAZDA
ÚDRŽBA
A STA ROST -
LIVOSŤ
TECHNICKÉ
ÚDAJE
ABECEDNÝ
INDEX
V NÚDZI
PRÍSTROJOVÁ
DOSKA
A OVLÁDAČE
obr. 95L0D0096m
obr. 96L0D0097m
Zapaľovač dosahuje vysoké te-
ploty. Narábajte s ním opatr-
ne a nedovoľte, aby ho používali deti:
hrozí nebezpečenstvo požiaru a/alebo
popálenín.
POZOR!

NÚDZOVÁ MANIPULÁCIA
Keď nefunguje spínač, otvárateľnú stre-
chu môžete ovládať manuálne, pričom
postupujte nasledovne:
❒odmontujte ochranné viečko na vnú-
tornom poťahu medzi dvoma slneč-
nými clonami;
❒zoberte dodaný imbusový kľúč;
❒kľúč z výbavy nasaďte do otvoru
A-obr. 98a otočte:
– v smere hodinových ručičiek, aby
sa strecha otvorila;
– proti smeru hodinových ručičiek,
aby sa strecha zatvorila. Uzavretie
V polohe úplneho otvorenia stlačte tla-
čidlo
A-obr. 101; pokiaľ na tlačidlo
podržíte dlhšie ako pol sekundy, predné
strešné okno sa automaticky nastaví do
polohy „spojler“; novým stlačením tla-
čidla sa strešné okno zastaví v strednej
polohe; znovu stlačte tlačidlo
Aa pod-
ržte ho stlačené, až kým sa panel úplne
nezatvorí.
77
KONTROLKY
A SPRÁVY
BEZPEČNOSŤ
NAŠTARTOVA-
NIE A JAZDA
ÚDRŽBA
A STA ROST -
LIVOSŤ
TECHNICKÉ
ÚDAJE
ABECEDNÝ
INDEX
V NÚDZI
PRÍSTROJOVÁ
DOSKA
A OVLÁDAČE
obr. 97L0D0098mobr. 98L0D0099m
Ak máte na streche namonto-
vaný priečny nosič, odporúčame
používať otvátareľnú strechu
len v polohe „spoiler“.
Strechu neotvárajte pri sneže-
ní alebo v prípade ľadu: hrozí
nebezpečenstvo jej poškodenia.
Pri vystúpení z vozidla, zo-
berte vždy kľúč zo štartova-
cieho zariadenia, aby sa zabránilo
neželanému otvoreniu strechy, čo by
predstavovalo nebezpečenstvo pre toho,
kto zostane vo vozidle: nevhodné po-
užitie strechy môže byť nebezpečné.
Pred použitím otváracieho manévru
a počas neho sa vždy ubezpečte, že ce-
stujúcim nehrozí riziko poranení, kto-
ré by mohli byť spôsobené priamo
pohybujúcou sa strechou, padajúcimi
alebo zachytenými predmetmi alebo
úderom strechy.
POZOR!

78
KONTROLKY
A SPRÁVY
BEZPEČNOSŤ
NAŠTARTOVA-
NIE A JAZDA
ÚDRŽBA
A STA ROST -
LIVOSŤ
TECHNICKÉ
ÚDAJE
ABECEDNÝ
INDEX
V NÚDZI
PRÍSTROJOVÁ
DOSKA
A OVLÁDAČE
DVERE NA STRANE VODIČA
obr. 99
Na vnútornej opierke dverí vodiča sú dva
alebo
(iba pre niektoré verzie/trhy, podľa
výbavy)päť spínačov, ktoré pri štartova-
com kľúči v polohe MARovládajú:
AOtvorenie/zatvorenie predného ľa-
vého okna;
BOtvorenie/zatvorenie predného pra-
vého okna;
ELEKTRICKÉ
OVLÁDANIE
OTVÁRANIA
OKIEN
V prípade verzií s dvoma tlačidlami (len
predné elektricky ovládané okná) neexi-
stuje žiaden typ automatického ovláda-
nia, ani pri otváraní, ani pri zatváraní,
zatiaľ čo v prípade verzie so 4 tlačidla-
mi (elektrické otváranie predných a zad-
ných okien) existuje na strane vodiča
automatický režim pri otváraní a zatvá-
raní na strane spolujazdca automatický
režim zatvárania (tam, kde existuje au-
tomatický režim aj na otváranie), pričom
pre zadné okná existuje len automický
režim zatvárania.
UPOZORNENIE S kľúčom v spína-
cej skrinke v polohe
STOPalebo vy-
tiahnutým, ostane ovládanie otvárania
okien aktívne približne 2 minúty a vypne
sa okamžite po otvorení jedných
z dverí.
obr. 99L0D0103m
COtvorenie/zatvorenie zadného ľavé-
ho okna (iba pre niektoré verzie/trhy,
podľa výbavy) ;
DOtvorenie/zatvorenie zadného pra-
vého okna (iba pre niektoré ver-
zie/trhy, podľa výbavy) ;
EZablokovanie ovládania vypínačov
nachádzajúcich sa na zadných dve-
rách
(iba pre niektoré verzie/trhy,
podľa výbavy). Ak je zariadenie ak-
tívne, kontrolka na tlačidle svieti.

79
KONTROLKY
A SPRÁVY
BEZPEČNOSŤ
NAŠTARTOVA-
NIE A JAZDA
ÚDRŽBA
A STA ROST -
LIVOSŤ
TECHNICKÉ
ÚDAJE
ABECEDNÝ
INDEX
V NÚDZI
PRÍSTROJOVÁ
DOSKA
A OVLÁDAČE

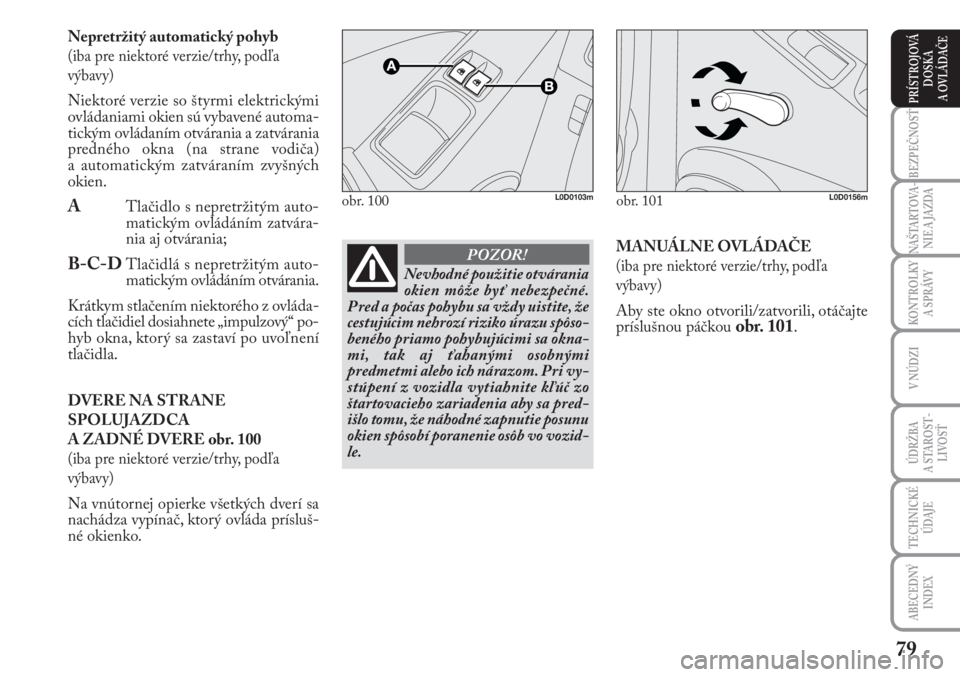

Nepretržitý automatický pohyb
(iba pre niektoré verzie/trhy, podľa
výbavy)
Niektoré verzie so štyrmi elektrickými
ovládaniami okien sú vybavené automa-
tickým ovládaním otvárania a zatvárania
predného okna (na strane vodiča)
a automatickým zatváraním zvyšných
okien.
ATlačidlo s nepretržitým auto-
matickým ovládáním zatvára-
nia aj otvárania;
B-C-DTlačidlá s nepretržitým auto-
matickým ovládáním otvárania.
Krátkym stlačením niektorého z ovláda-
cích tlačidiel dosiahnete „impulzový“ po-
hyb okna, ktorý sa zastaví po uvoľnení
tlačidla.
DVERE NA STRANE
SPOLUJAZDCA
A ZADNÉ DVERE obr. 100
(iba pre niektoré verzie/trhy, podľa
výbavy)
Na vnútornej opierke všetkých dverí sa
nachádza vypínač, ktorý ovláda prísluš-
né okienko.
obr. 100L0D0103m
Nevhodné použitie otvárania
okien môže byť nebezpečné.
Pred a počas pohybu sa vždy uistite, že
cestujúcim nehrozí riziko úrazu spôso-
beného priamo pohybujúcimi sa okna-
mi, tak aj ťahanými osobnými
predmetmi alebo ich nárazom. Pri vy-
stúpení z vozidla vytiahnite kľúč zo
štartovacieho zariadenia aby sa pred-
išlo tomu, že náhodné zapnutie posunu
okien spôsobí poranenie osôb vo vozid-
le.
POZOR!
obr. 101L0D0156m
MANUÁLNE OVLÁDAČE
(iba pre niektoré verzie/trhy, podľa
výbavy)
Aby ste okno otvorili/zatvorili, otáčajte
príslušnou páčkou obr. 101.
