2011 FIAT DUCATO Libretto Uso Manutenzione (in Italian)

USO E MANUTENZIONE
FIATDUCATO

Noi che abbiamo ideato, progettato e costruito il tuo veicolo,
lo conosciamo davvero in ogni singolo dettaglio e componente. Nelle officine autorizzate Fiat Professional Service
trovi tecnici formati direttamente da noi che ti offrono qualità e professionalità in tutti gli interventi di
manutenzione. Le officine Fiat Professional sono sempre al tuo fianco per la manutenzione periodica,
i controlli di stagione e per i consigli pratici dei nostri esperti.
Con i Ricambi Originali Fiat Professional, mantieni nel tempo le caratteristiche di affidabilità,
comfort e performance per cui hai scelto il tuo nuovo veicolo.
Chiedi sempre i Ricambi Originali dei componenti che utilizziamo per costruire le nostre auto e che ti
raccomandiamo perché sono il risultato del nostro costante impegno nella ricerca e nello sviluppo
di tecnologie sempre più innovative.
Per tutti questi motivi affidati ai Ricambi Originali:
i soli appositamente progettati da Fiat Professional per il tuo veicolo.
SICUREZZA:
SISTEMA FRENANTEECOLOGIA: FILTRI ANTIPARTICOLATO,
MANUTENZIONE CLIMATIZZATORECOMFORT:
SOSPENSIONI E TERGICRISTALLIPERFORMANCE:
CANDELE, INIETTORI E BATTERIELINEA ACCESSORI:
BARRE PORTA TUTTO, CERCHI

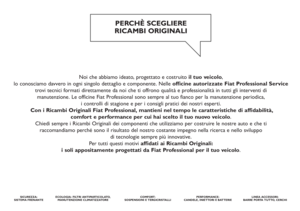

PERCHÈ SCEGLIERE
RICAMBI ORIGINALI

SCEGLIERE RICAMBI ORIGINALI
È LA SCELTA PIÙ NATURALE
PERFORMANCE
RICAMBI ORIGINALI
COMFORT
RICAMBI ORIGINALI
SICUREZZA
RICAMBI ORIGINALI
AMBIENTE
RICAMBI ORIGINALI
VALORE
RICAMBI ORIGINALI
ACCESSORI
RICAMBI ORIGINALI

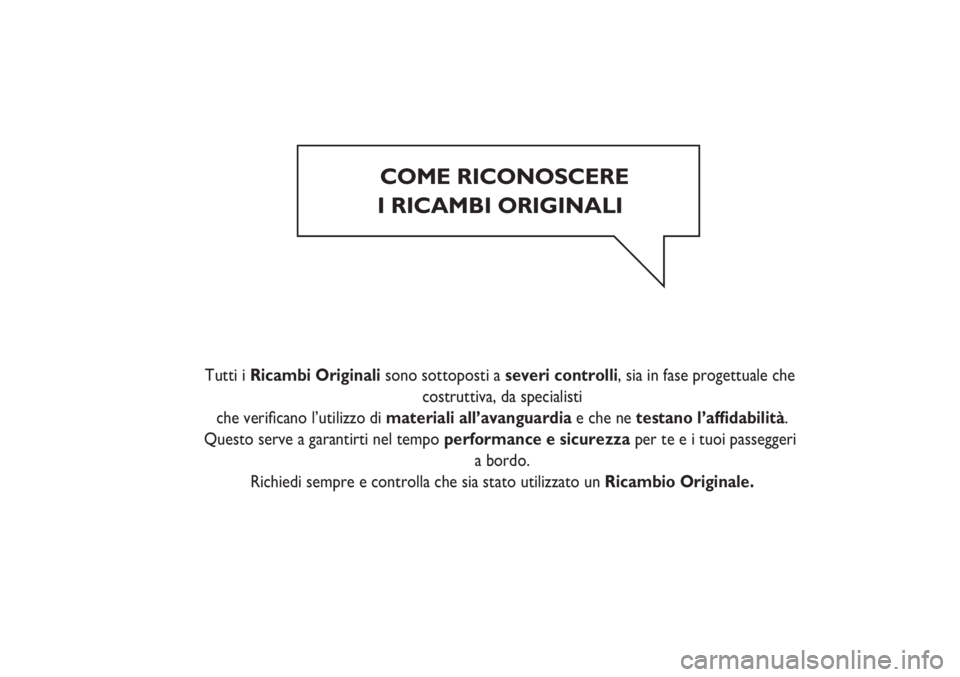

COME RICONOSCERE
I RICAMBI ORIGINALI

Tutti i Ricambi Originali sono sottoposti a severi controlli, sia in fase progettuale che
costruttiva, da specialisti
che verificano l’utilizzo di materiali all’avanguardia e che ne testano l’affidabilità.
Questo serve a garantirti nel tempo performance e sicurezza per te e i tuoi passeggeri
a bordo.
Richiedi sempre e controlla che sia stato utilizzato un Ricambio Originale.

Egregio Cliente,
La ringraziamo per aver preferito Fiat e ci congratuliamo per aver scelto Fiat Ducato.
Abbiamo preparato questo libretto per consentirLe di apprezzare appieno le qualità di questo veicolo.
Le raccomandiamo di leggerlo in tutte le sue parti prima di accingersi per la prima volta alla guida. In esso sono
contenute informazioni, consigli e avvertenze importanti per l’uso del veicolo che l’aiuteranno a sfruttare a fondo le
doti tecniche del Suo Fiat Ducato.
Si raccomanda di leggere attentamente le avvertenze e le indicazioni precedute dai simboli:
per la sicurezza delle persone;
per l’integrità del veicolo;
per la salvaguardia dell’ambiente.
Nel Libretto di Garanzia allegato troverà inoltre i Servizi che Fiat offre ai propri Clienti:
❒il Certificato di Garanzia con i termini e le condizioni per il mantenimento della medesima;
❒la gamma dei servizi aggiuntivi riservati ai Clienti Fiat.
Buona lettura, dunque, e buon viaggio!
In questo libretto di Uso e Manutenzione sono descritte tutte le versioni del Fiat Ducato,
pertanto occorre considerare solo le informazioni relative all’allestimento,
motorizzazione e versione da Lei acquistata.

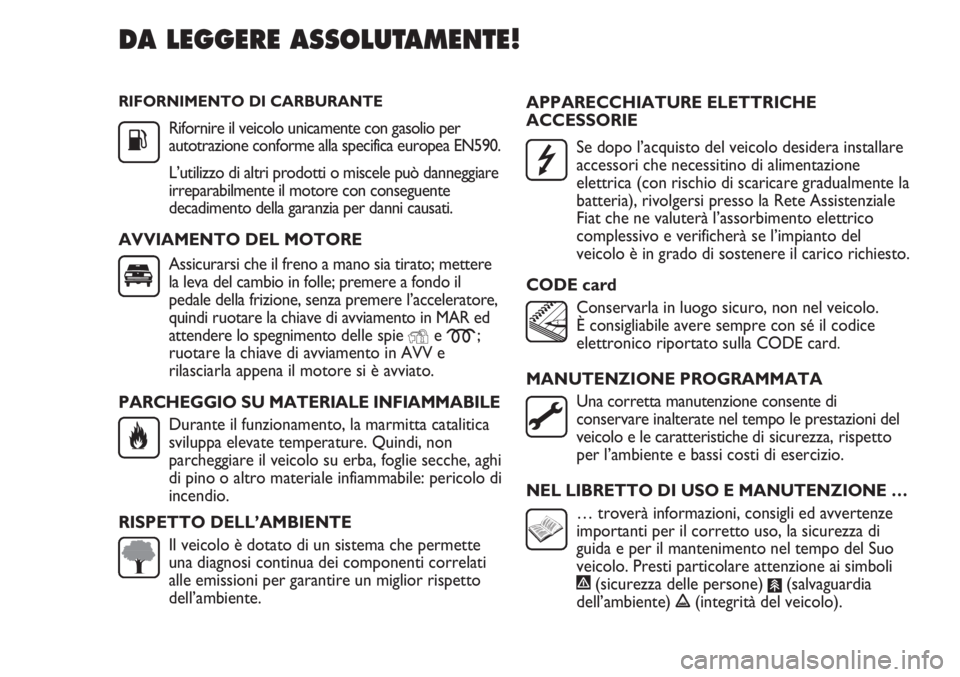

RIFORNIMENTO DI CARBURANTE
Rifornire il veicolo unicamente con gasolio per
autotrazione conforme alla specifica europea EN590.
L’utilizzo di altri prodotti o miscele può danneggiare
irreparabilmente il motore con conseguente
decadimento della garanzia per danni causati.
AVVIAMENTO DEL MOTORE
Assicurarsi che il freno a mano sia tirato; mettere
la leva del cambio in folle; premere a fondo il
pedale della frizione, senza premere l’acceleratore,
quindi ruotare la chiave di avviamento in MAR ed
attendere lo spegnimento delle spie
Ye m;
ruotare la chiave di avviamento in AVV e
rilasciarla appena il motore si è avviato.
PARCHEGGIO SU MATERIALE INFIAMMABILE
Durante il funzionamento, la marmitta catalitica
sviluppa elevate temperature. Quindi, non
parcheggiare il veicolo su erba, foglie secche, aghi
di pino o altro materiale infiammabile: pericolo di
incendio.
RISPETTO DELL’AMBIENTE
Il veicolo è dotato di un sistema che permette
una diagnosi continua dei componenti correlati
alle emissioni per garantire un miglior rispetto
dell’ambiente.APPARECCHIATURE ELETTRICHE
ACCESSORIE
Se dopo l’acquisto del veicolo desidera installare
accessori che necessitino di alimentazione
elettrica (con rischio di scaricare gradualmente la
batteria), rivolgersi presso la Rete Assistenziale
Fiat che ne valuterà l’assorbimento elettrico
complessivo e verificherà se l’impianto del
veicolo è in grado di sostenere il carico richiesto.

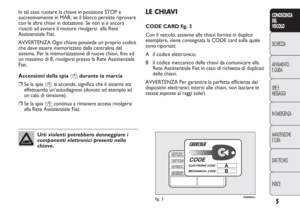

CODE card
Conservarla in luogo sicuro, non nel veicolo.
È consigliabile avere sempre con sé il codice
elettronico riportato sulla CODE card.
MANUTENZIONE PROGRAMMATA
Una corretta manutenzione consente di
conservare inalterate nel tempo le prestazioni del
veicolo e le caratteristiche di sicurezza, rispetto
per l’ambiente e bassi costi di esercizio.
NEL LIBRETTO DI USO E MANUTENZIONE …
… troverà informazioni, consigli ed avvertenze
importanti per il corretto uso, la sicurezza di
guida e per il mantenimento nel tempo del Suo
veicolo. Presti particolare attenzione ai simboli
"(sicurezza delle persone) #(salvaguardia
dell’ambiente) !(integrità del veicolo).
DA LEGGERE ASSOLUTAMENTE!
K



3
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
CONOSCENZA DEL VEICOLO
PLANCIA PORTASTRUMENTI
La presenza e la posizione dei comandi, degli strumenti e segnalatori possono variare in funzione delle versioni.
1.Bocchette aria laterali fisse - 2.Bocchette aria laterali orientabili - 3.Leva sinistra: comando luci esterne -
4.Quadro strumenti e spie - 5.Leva destra: comandi tergicristallo, tergilunotto, trip computer - 6.Bocchette aria
centrali orientabili -
7.Autoradio (per versioni/mercati, dove previsto) - 8.Vano portaoggetti/Air bag frontale lato
passeggero (per versioni/mercati, dove previsto)
9.Cassetto portaoggetti - 10.Accendisigari/presa 12V -
11.Comandi riscaldamento/ventilazione/climatizzazione 12.Comandi su plancia - 13.Leva cambio - 14.Dispositivo di
avviamento -
15. Leva regolazione volante - 16.Air bag frontale lato guida/Claxon - 17.Mostrina comandi:
regolazione assetto fari/display digitale/display multifunzionale.
F0N0510mfig. 1

4
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
F0N0002mfig. 2

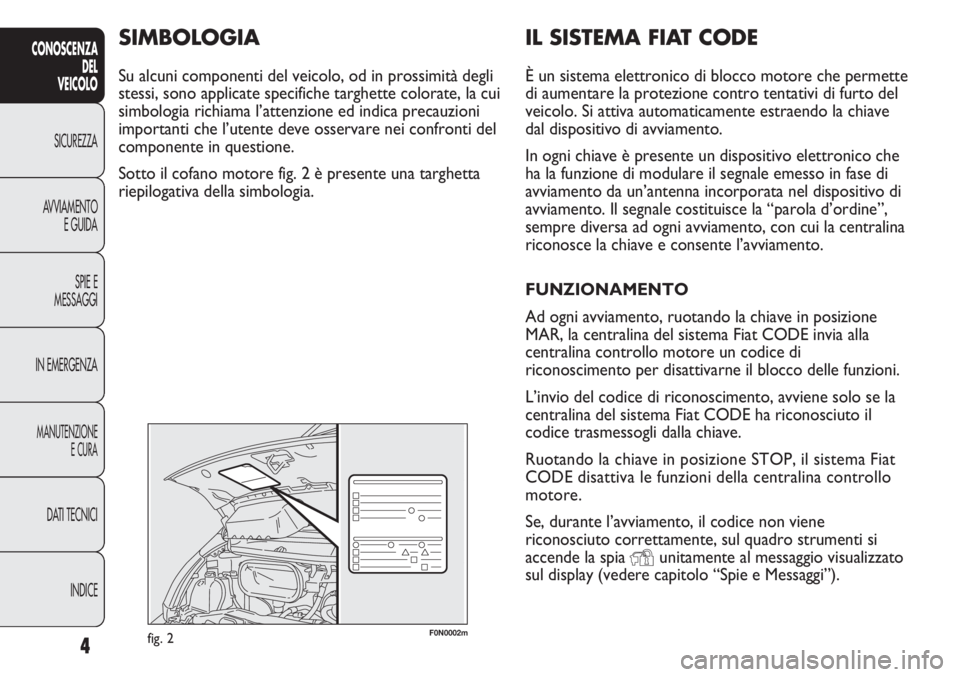

IL SISTEMA FIAT CODE
È un sistema elettronico di blocco motore che permette
di aumentare la protezione contro tentativi di furto del
veicolo. Si attiva automaticamente estraendo la chiave
dal dispositivo di avviamento.
In ogni chiave è presente un dispositivo elettronico che
ha la funzione di modulare il segnale emesso in fase di
avviamento da un’antenna incorporata nel dispositivo di
avviamento. Il segnale costituisce la “parola d’ordine”,
sempre diversa ad ogni avviamento, con cui la centralina
riconosce la chiave e consente l’avviamento.
FUNZIONAMENTO
Ad ogni avviamento, ruotando la chiave in posizione
MAR, la centralina del sistema Fiat CODE invia alla
centralina controllo motore un codice di
riconoscimento per disattivarne il blocco delle funzioni.
L’invio del codice di riconoscimento, avviene solo se la
centralina del sistema Fiat CODE ha riconosciuto il
codice trasmessogli dalla chiave.
Ruotando la chiave in posizione STOP, il sistema Fiat
CODE disattiva le funzioni della centralina controllo
motore.
Se, durante l’avviamento, il codice non viene
riconosciuto correttamente, sul quadro strumenti si
accende la spia
Yunitamente al messaggio visualizzato
sul display (vedere capitolo “Spie e Messaggi”).
SIMBOLOGIA
Su alcuni componenti del veicolo, od in prossimità degli
stessi, sono applicate specifiche targhette colorate, la cui
simbologia richiama l’attenzione ed indica precauzioni
importanti che l’utente deve osservare nei confronti del
componente in questione.
Sotto il cofano motore fig. 2 è presente una targhetta
riepilogativa della simbologia.
