2011 FIAT DUCATO Libretto Uso Manutenzione (in Italian)

21
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
Giorno
AnnoMese
Deutsch
Français
English
Español
Italiano
Nederland
Português Esempio:
fig. 17 Esempio:
Dalla videata standard per accedere alla navigazione
premere il pulsante MODE con pressione breve. Per
navigare all’interno del menù premere i pulsanti ▲o ▼.
NOTA A veicolo in movimento, per ragioni di sicurezza
è possibile accedere solo al menù ridotto (impostazione
“Beep Velocità”). A veicolo fermo è possibile accedere
al menù esteso.
F0N1020i
MODE
pressione
breve
del pulsante
▲
▼
USCITA MENUBEEP VELOCITÀSENSORE FARI
REGOLA ORA
REGOLA DATA
VEDI RADIO
AUTOCLOSE
UNITÀ MISURA
LINGUA VOLUME AVVISI VOLUME TASTI BUZZER CINTURE (
*) SERVICEAIR BAG PASSEGGERO
(*) Funzione visualizzabile solo dopo l’avvenuta disattivazione del sistema S.B.R. da parte della Rete Assistenziale Fiat.
DATI TRIP B
MODE
pressione
breve
del pulsante
▲
▼▲
▼▲
▼
▲
▼
▲ ▼
▲ ▼ ▲
▼
▲
▼
▲
▼
▲▼
▲▼
▲▼
▲▼▼
▲

Qualora si desideri annullare l’impostazione, procedere
come segue:
– premere il pulsante MODE con pressione breve, il
display visualizza in modo lampeggiante (On);
– premere il pulsante
▼, il display visualizza in modo
lampeggiante (Off);
– premere il pulsante MODE con pressione breve per
tornare alla videata menù oppure premere il pulsante
con pressione lunga per tornare alla videata standard
senza memorizzare.
Regolazione sensibilità sensore fari
(per versioni/mercati, dove previsto)
Questa funzione consente di regolare (su 3 livelli) la
sensibilità del sensore fari.
Per impostare il livello di sensibilità desiderato,
procedere come segue:
– premere il pulsante MODE con pressione breve, il
display visualizza in modo lampeggiante il “livello” della
sensibilità precedentemente impostato;
– premere il pulsante
▲oppure ▼per effettuare la
regolazione;
– premere il pulsante MODE con pressione breve per
tornare alla videata menù oppure premere il pulsante
con pressione lunga per tornare alla videata standard

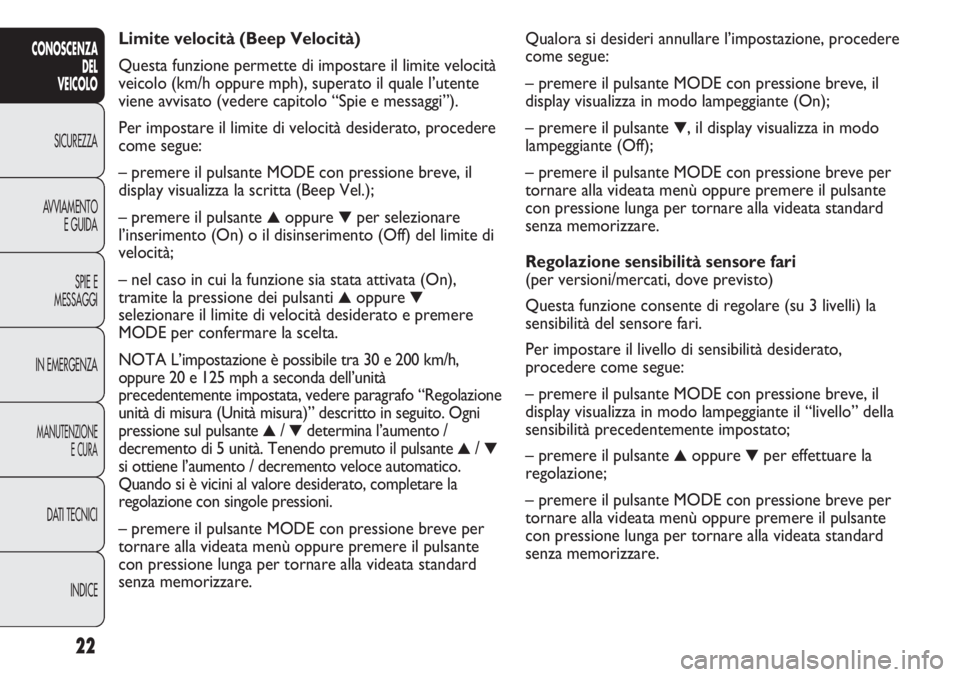

senza memorizzare. Limite velocità (Beep Velocità)
Questa funzione permette di impostare il limite velocità
veicolo (km/h oppure mph), superato il quale l’utente
viene avvisato (vedere capitolo “Spie e messaggi”).
Per impostare il limite di velocità desiderato, procedere
come segue:
– premere il pulsante MODE con pressione breve, il
display visualizza la scritta (Beep Vel.);
– premere il pulsante
▲oppure ▼per selezionare
l’inserimento (On) o il disinserimento (Off) del limite di
velocità;
– nel caso in cui la funzione sia stata attivata (On),
tramite la pressione dei pulsanti
▲oppure ▼
selezionare il limite di velocità desiderato e premere
MODE per confermare la scelta.
NOTA
L’impostazione è possibile tra 30 e 200 km/h,
oppure 20 e 125 mph a seconda dell’unità
precedentemente impostata, vedere paragrafo “Regolazione
unità di misura (Unità misura)” descritto in seguito. Ogni
pressione sul pulsante
▲/ ▼determina l’aumento /
decremento di 5 unità. Tenendo premuto il pulsante
▲/ ▼
si ottiene l’aumento / decremento veloce automatico.
Quando si è vicini al valore desiderato, completare la
regolazione con singole pressioni.
– premere il pulsante MODE con pressione breve per
tornare alla videata menù oppure premere il pulsante
con pressione lunga per tornare alla videata standard
senza memorizzare.
22
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

23
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
– una volta selezionato il sottomenù che si vuole
modificare, premere il pulsante con pressione breve
MODE;
– nel caso in cui si entra nel sottomenù “Ora”: premendo il
pulsante MODE con pressione breve, il display visualizza
in modo lampeggiante le “ore”;
– premere il pulsante
▲oppure ▼per effettuare la
regolazione;
– premendo il pulsante MODE con pressione breve il
display visualizza in modo lampeggiante i “minuti”;
– premere il pulsante
▲oppure ▼per effettuare la
regolazione;
– nel caso in cui si entra nel sottomenù “Formato”:
premendo il pulsante MODE con pressione breve, il
display visualizza in modo lampeggiante la modalità di
visualizzazione;
– premere il pulsante
▲oppure ▼per effettuare la
selezione in modalità “24h” oppure “12h”.
Una volta effettuata la regolazione, premere il pulsante
MODE con pressione breve per tornare alla videata
sottomenu oppure premere il pulsante con pressione
lunga per tornare alla videata menu principale senza
memorizzare.
– premere nuovamente il pulsante MODE con pressione
lunga per tornare alla videata standard o al menu
principale a seconda del punto in cui ci si trova nel

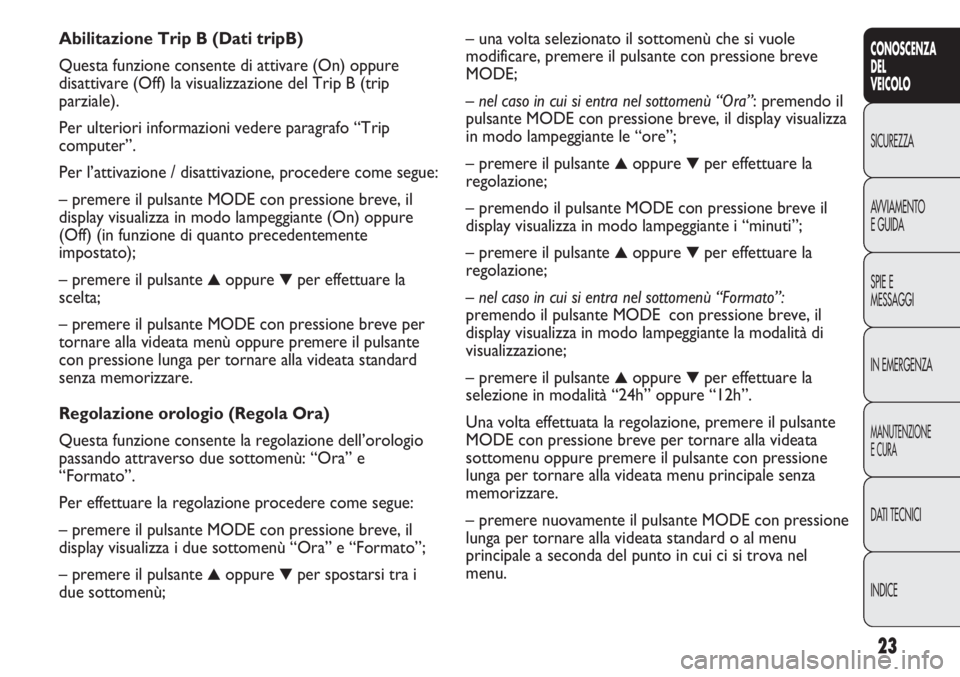

menu. Abilitazione Trip B (Dati tripB)
Questa funzione consente di attivare (On) oppure
disattivare (Off) la visualizzazione del Trip B (trip
parziale).
Per ulteriori informazioni vedere paragrafo “Trip
computer”.
Per l’attivazione / disattivazione, procedere come segue:
– premere il pulsante MODE con pressione breve, il
display visualizza in modo lampeggiante (On) oppure
(Off) (in funzione di quanto precedentemente
impostato);
– premere il pulsante
▲oppure ▼per effettuare la
scelta;
– premere il pulsante MODE con pressione breve per
tornare alla videata menù oppure premere il pulsante
con pressione lunga per tornare alla videata standard
senza memorizzare.
Regolazione orologio (Regola Ora)
Questa funzione consente la regolazione dell’orologio
passando attraverso due sottomenù: “Ora” e
“Formato”.
Per effettuare la regolazione procedere come segue:
– premere il pulsante MODE con pressione breve, il
display visualizza i due sottomenù “Ora” e “Formato”;
– premere il pulsante
▲oppure ▼per spostarsi tra i
due sottomenù;

Ripetizione informazioni audio (Vedi radio)
Questa funzione permette di visualizzare sul display
informazioni relative all’autoradio.
– Radio: frequenza o messaggio RDS della stazione radio
selezionata, attivazione ricerca automatica o AutoSTore;
– CD audio, CD MP3: numero della traccia;
– CD Changer: numero CD e numero traccia;
Per visualizzare (On) oppure eliminare (Off) le
informazioni autoradio sul display, procedere come
segue:
– premere il pulsante MODE con pressione breve, il
display visualizza in modo lampeggiante (On) oppure (Off)
(in funzione di quanto precedentemente impostato);
– premere il pulsante
▲oppure ▼per effettuare la
scelta;
– premere il pulsante MODE con pressione breve per
tornare alla videata menù oppure premere il pulsante
con pressione lunga per tornare alla videata standard
senza memorizzare.
Chiusura centralizzata automatica
a veicolo in
movimento (Autoclose)
Questa funzione, previa attivazione (On), consente
l’attivazione del blocco automatico delle porte al
superamento della velocità di 20 km/h.
Per attivare (On) oppure disattivare (Off) questa
funzione, procedere come segue:
– premere il pulsante MODE con pressione breve, il

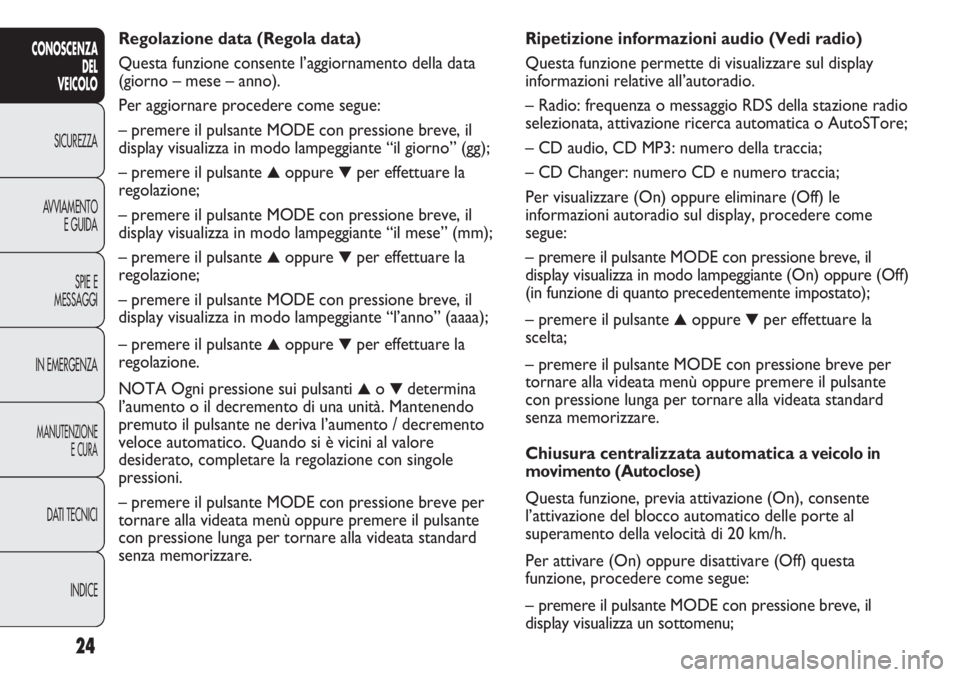

display visualizza un sottomenu; Regolazione data (Regola data)
Questa funzione consente l’aggiornamento della data
(giorno – mese – anno).
Per aggiornare procedere come segue:
– premere il pulsante MODE con pressione breve, il
display visualizza in modo lampeggiante “il giorno” (gg);
– premere il pulsante
▲oppure ▼per effettuare la
regolazione;
– premere il pulsante MODE con pressione breve, il
display visualizza in modo lampeggiante “il mese” (mm);
– premere il pulsante
▲oppure ▼per effettuare la
regolazione;
– premere il pulsante MODE con pressione breve, il
display visualizza in modo lampeggiante “l’anno” (aaaa);
– premere il pulsante
▲oppure ▼per effettuare la
regolazione.
NOTA Ogni pressione sui pulsanti
▲o ▼determina
l’aumento o il decremento di una unità. Mantenendo
premuto il pulsante ne deriva l’aumento / decremento
veloce automatico. Quando si è vicini al valore
desiderato, completare la regolazione con singole
pressioni.
– premere il pulsante MODE con pressione breve per
tornare alla videata menù oppure premere il pulsante
con pressione lunga per tornare alla videata standard
senza memorizzare.
24
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

25
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
– nel caso in cui si entra nel sottomenù “Distanze”:
premendo il pulsante MODE con pressione breve, il
display visualizza “km” oppure “mi” (in funzione di
quanto precedentemente impostato);
– premere il pulsante
▲oppure ▼per effettuare la scelta;
– nel caso in cui si entra nel sottomenù “Consumi”:
premendo il pulsante MODE con pressione breve, il
display visualizza “km/l”, “l/100km” oppure “mpg” (in
funzione di quanto precedentemente impostato);
Se l’unità di misura distanza impostata è “km” il display
consente l’impostazione dell’unità di misura (km/l
oppure l/100km) riferita alla quantità di carburante
consumato.
Se l’unità di misura distanza impostata è “mi” il display
visualizzerà la quantità di carburante consumato in “mpg”.
– premere il pulsante
▲oppure ▼per effettuare la scelta;
– nel caso in cui si entra nel sottomenù “Temperatura”:
premendo il pulsante MODE con pressione breve, il
display visualizza “°C” oppure “°F” (in funzione di
quanto precedentemente impostato);
– premere il pulsante
▲oppure ▼per effettuare la
scelta;
Una volta effettuata la regolazione, premere il pulsante
MODE con pressione breve per tornare alla videata
sottomenu oppure premere il pulsante con pressione
lunga per tornare alla videata menu principale senza
memorizzare.
– premere nuovamente il pulsante MODE con pressione
lunga per tornare alla videata standard o al menu
principale a seconda del punto in cui ci si trova nel
menu. – premere il pulsante MODE con pressione breve, il
display visualizza in modo lampeggiante (On) oppure
(Off) (in funzione di quanto precedentemente
impostato);
– premere il pulsante
▲oppure ▼per effettuare la
scelta;
– premere il pulsante MODE con pressione breve per
tornare alla videata sottomenù oppure premere il
pulsante con pressione lunga per tornare alla videata
menu principale senza memorizzare;
– premere nuovamente il pulsante MODE con pressione
lunga per tornare alla videata standard o al menu
principale a seconda del punto in cui ci si trova nel
menu.
Regolazione unità di misura (Unità misura)
Questa funzione consente l’impostazione delle unità di
misura tramite tre sottomenù: “Distanze”, “Consumi” e
“Temperatura”.
Per impostare l’unità di misura desiderata, procedere
come segue:
– premere il pulsante MODE con pressione breve, il
display visualizza i tre sottomenù;
– premere il pulsante
▲oppure ▼per spostarsi tra i
tre sottomenù;
– una volta selezionato il sottomenù che si vuole
modificare, premere il pulsante MODE con pressione
breve;

– premere il pulsante MODE con pressione breve per
tornare alla videata menù oppure premere il pulsante
con pressione lunga per tornare alla videata standard
senza memorizzare.

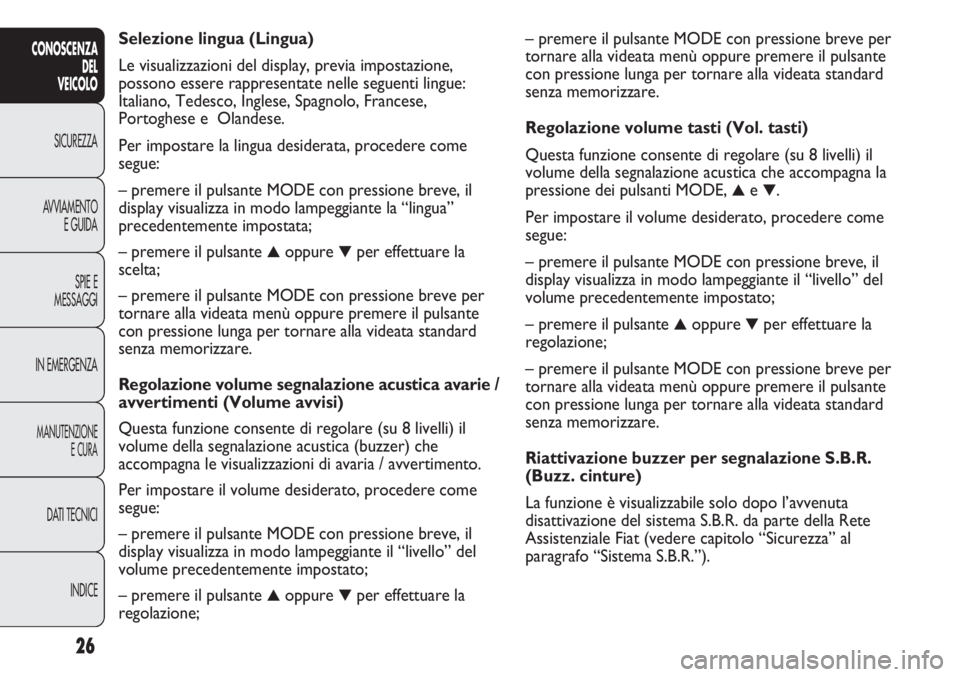

Regolazione volume tasti (Vol. tasti)
Questa funzione consente di regolare (su 8 livelli) il
volume della segnalazione acustica che accompagna la
pressione dei pulsanti MODE,
▲e ▼.
Per impostare il volume desiderato, procedere come
segue:
– premere il pulsante MODE con pressione breve, il
display visualizza in modo lampeggiante il “livello” del
volume precedentemente impostato;
– premere il pulsante
▲oppure ▼per effettuare la
regolazione;
– premere il pulsante MODE con pressione breve per
tornare alla videata menù oppure premere il pulsante
con pressione lunga per tornare alla videata standard
senza memorizzare.
Riattivazione buzzer per segnalazione S.B.R.
(Buzz. cinture)
La funzione è visualizzabile solo dopo l’avvenuta
disattivazione del sistema S.B.R. da parte della Rete
Assistenziale Fiat (vedere capitolo “Sicurezza” al
paragrafo “Sistema S.B.R.”). Selezione lingua (Lingua)
Le visualizzazioni del display, previa impostazione,
possono essere rappresentate nelle seguenti lingue:
Italiano, Tedesco, Inglese, Spagnolo, Francese,
Portoghese e Olandese.
Per impostare la lingua desiderata, procedere come
segue:
– premere il pulsante MODE con pressione breve, il
display visualizza in modo lampeggiante la “lingua”
precedentemente impostata;
– premere il pulsante
▲oppure ▼per effettuare la
scelta;
– premere il pulsante MODE con pressione breve per
tornare alla videata menù oppure premere il pulsante
con pressione lunga per tornare alla videata standard
senza memorizzare.
Regolazione volume segnalazione acustica avarie /
avvertimenti (Volume avvisi)
Questa funzione consente di regolare (su 8 livelli) il
volume della segnalazione acustica (buzzer) che
accompagna le visualizzazioni di avaria / avvertimento.
Per impostare il volume desiderato, procedere come
segue:
– premere il pulsante MODE con pressione breve, il
display visualizza in modo lampeggiante il “livello” del
volume precedentemente impostato;
– premere il pulsante
▲oppure ▼per effettuare la
regolazione;
26
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

27
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

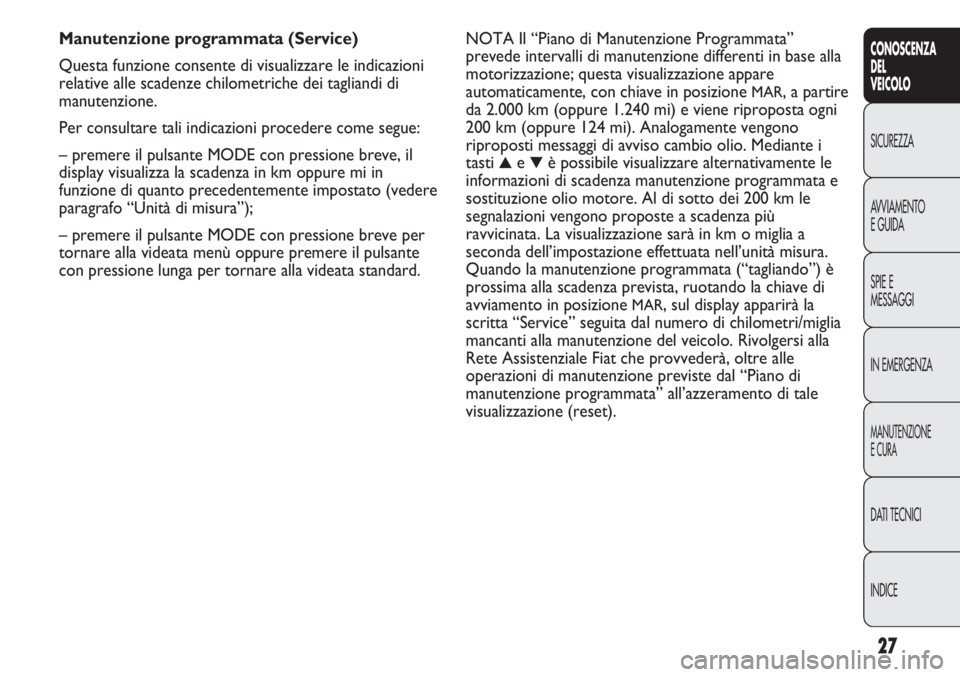

NOTA Il “Piano di Manutenzione Programmata”
prevede intervalli di manutenzione differenti in base alla
motorizzazione; questa visualizzazione appare
automaticamente, con chiave in posizione
MAR, a partire
da 2.000 km (oppure 1.240 mi) e viene riproposta ogni
200 km (oppure 124 mi). Analogamente vengono
riproposti messaggi di avviso cambio olio. Mediante i
tasti
▲e ▼è possibile visualizzare alternativamente le
informazioni di scadenza manutenzione programmata e
sostituzione olio motore. Al di sotto dei 200 km le
segnalazioni vengono proposte a scadenza più
ravvicinata. La visualizzazione sarà in km o miglia a
seconda dell’impostazione effettuata nell’unità misura.
Quando la manutenzione programmata (“tagliando”) è
prossima alla scadenza prevista, ruotando la chiave di
avviamento in posizione
MAR, sul display apparirà la
scritta “Service” seguita dal numero di chilometri/miglia
mancanti alla manutenzione del veicolo. Rivolgersi alla
Rete Assistenziale Fiat che provvederà, oltre alle
operazioni di manutenzione previste dal “Piano di
manutenzione programmata” all’azzeramento di tale
visualizzazione (reset). Manutenzione programmata (Service)
Questa funzione consente di visualizzare le indicazioni
relative alle scadenze chilometriche dei tagliandi di
manutenzione.
Per consultare tali indicazioni procedere come segue:
– premere il pulsante MODE con pressione breve, il
display visualizza la scadenza in km oppure mi in
funzione di quanto precedentemente impostato (vedere
paragrafo “Unità di misura”);
– premere il pulsante MODE con pressione breve per
tornare alla videata menù oppure premere il pulsante
con pressione lunga per tornare alla videata standard.

28
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
MODE
MODE
MODE
▼ ▲
▼ ▲
▼ ▲
▼ ▲
F0N1022i F0N1023i
F0N1024i F0N1025i
F0N1026i F0N1022iF0N1022i
F0N1027iF0N1028i
Attivazione/Disattivazione degli air bag
lato passeggero frontale e laterale protezione
toracica (side bag) (Bag passeggero) fig. 18
(per versioni/mercati, dove previsto)
Questa funzione permette di attivare/disattivare l’air bag
lato passeggero.
Procedere come segue:
❒premere il pulsante MODE e, dopo aver visualizzato
sul display il messaggio (Bag pass: Off) (per
disattivare) oppure il messaggio (Bag pass: On) (per
attivare) tramite la pressione dei pulsanti
▲e ▼,
premere nuovamente il pulsante MODE;
❒sul display viene visualizzato il messaggio il messaggio
di richiesta conferma;
❒tramite la pressione dei pulsanti ▲o ▼selezionare
(Sì) (per confermare l’attivazione/disattivazione)
oppure (No) (per rinunciare);
❒premere il pulsante MODEcon pressione breve, viene
visualizzato un messaggio di conferma scelta
e si torna
alla videata menu oppure premere il pulsante con
pressione lunga per tornare alla videata standard
senza memorizzare.
Uscita Menù
Ultima funzione che chiude il ciclo di impostazioni
elencate nella videata menù. Premendo il pulsante
MODE con pressione breve, il display torna alla videata
standard senza memorizzare. Premendo il pulsante
▼il
display torna alla prima voce del menù (Beep Velocità).
fig. 18
