2011 FIAT DUCATO Libretto Uso Manutenzione (in Italian)

205
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
MANUTENZIONE E CURA
MANUTENZIONE PROGRAMMATA
Una corretta manutenzione è determinante per
garantire al veicolo una lunga vita in condizioni ottimali.
Per questo Fiat ha predisposto una serie di controlli e di
interventi di manutenzione ogni 48.000 chilometri a
seconda della motorizzazione.
La manutenzione programmata non esaurisce tuttavia
completamente tutte le esigenze del veicolo: anche nel
periodo iniziale prima del tagliando dei 48.000
chilometri e successivamente, tra un tagliando e l’altro,
sono pur sempre necessarie le ordinarie attenzioni
come ad esempio il controllo sistematico con eventuale
ripristino del livello dei liquidi, della pressione dei
pneumatici ecc...AVVERTENZA I tagliandi di Manutenzione
Programmata sono prescritti dal Costruttore. La
mancata esecuzione degli stessi può comportare la
decadenza della garanzia.
Il servizio di Manutenzione Programmata viene prestato
da tutta la Rete Assistenziale Fiat, a tempi prefissati.
Se durante l’effettuazione di ciascun intervento, oltre
alle operazioni previste, si dovesse presentare la
necessità di ulteriori sostituzioni o riparazioni, queste
potranno venire eseguite solo con l’esplicito accordo
del Cliente.
AVVERTENZA Si consiglia di segnalare subito alla Rete
Assistenziale Fiat eventuali piccole anomalie di
funzionamento, senza attendere l’esecuzione del
prossimo tagliando.
Se il veicolo viene usato frequentemente per il traino di
rimorchi, occorre ridurre l’intervallo tra una
manutenzione programmata e l’altra.

●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●●
●●
206
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
PIANO DI MANUTENZIONE PROGRAMMATA
Migliaia di chilometri 48 96 144 192 240
Mesi 24 48 72 96 120
Controllo stato di carica della batteria ed eventuale ricarica
Controllo condizioni/usura pneumatici ed eventuale regolazione pressione
Controllo funzionamento impianto di illuminazione (fari, indicatori
di direzione, emergenza, vano bagagli, abitacolo, vano portaoggetti,
spie quadro strumenti, ecc.)
Controllo funzionamento impianto tergi lavacristalli
ed eventuale regolazione spruzzatori
Controllo posizionamento/usura spazzole tergicristallo/tergilunotto
Controllo stato pulizia serrature cofano motore e baule,
pulizia e lubrificazione leverismi
Controllo visivo condizioni e integrità: esterno carrozzeria, protettivo
sotto scocca, tratti rigidi e flessibili delle tubazioni (scarico, alimentazione
combustibile, freni), elementi in gomma (cuffie, manicotti, boccole, ecc...)
Controllo condizioni ed usura pattini freni a disco anteriori
e funzionamento segnalatore usura pattini
Controllo condizioni e usura pattini freni a disco posteriori e funzionamento
segnalatore usura pattini (per versioni/mercati, dove previsto)
Controllo ed eventuale ripristino livello liquidi (raffreddamento motore,
freni/frizione idraulica, lavacristalli, batteria, ecc.)
Controllo visivo condizioni cinghia/e comando accessori
(versioni senza tenditore automatico)
Controllo tensionamento cinghia comando accessori
(versioni senza tenditore automatico)

●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●
●
●● ● ● ●
●●
●● ● ● ●
207
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
Migliaia di chilometri 48 96 144 192 240
Mesi 24 48 72 96 120
Controllo condizioni cinghia dentata comando distribuzione
(Versioni 130-150 Multijet)
Controllo ed eventuale regolazione corsa leva freno a mano
Controllo emissioni/fumosità gas di scarico
Controllo funzionalità sistemi controllo motore (mediante presa di diagnosi)
Controllo pulizia guide inferiori porte laterali scorrevoli per versioni
con P.L.S. (oppure ogni 6 mesi)
Sostituzione cartuccia filtro combustibile (versioni diesel)
Sostituzione cinghia/e comando accessori
Sostituzione cinghia dentata comando distribuzione (*)
(Versioni 130-150 Mutijet)
Sostituzione cartuccia filtro aria (***)
Sostituzione olio motore e filtro olio (**) (#)
Sostituzione liquido freni (oppure ogni 24 mesi)
Sostituzione filtro antipolline (oppure ogni 24 mesi)
(*) Indipendentemente dalla percorrenza chilometrica, la cinghia comando distribuzione deve essere sostituita ogni 4 anni per impieghi severi
(climi freddi, uso cittadino, lunghe permanenze al minimo) o comunque ogni 5 anni.
(**) L’effettivo intervallo di sostituzione olio e filtro olio motore, dipende dalla condizione di utilizzo della vettura e viene segnalato tramite
spia o messaggio (dove previsto) sul quadro strumenti (vedere capitolo “Spie e messaggi”) o comunque ogni 24 mesi
(#) Nel caso il veicolo sia utilizzato con un chilometraggio annuale inferiore ai 10.000 km, è necessario sostituire olio motore e filtro ogni 12
mesi.
(***) Se il veicolo è dotato di filtro aria specifico per zone polverose:
- ogni 20.000 Km controllo e pulizia filtro,
- ogni 40.000 Km sostituzione filtro.

208
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
UTILIZZO GRAVOSO DEL VEICOLO
Nel caso il veicolo sia utilizzato prevalentemente in una
delle seguenti condizioni:
❒traino di rimorchio o roulotte;
❒strade polverose;
❒tragitti brevi (meno di 7-8 km) e ripetuti e con
temperatura esterna sotto zero;
❒motore che gira frequentemente al minimo o guida
su lunghe distanze a bassa velocità oppure in caso di
lunga inattività;
è necessario effettuare le seguenti verifiche più
frequentemente di quanto indicato nel Piano di
Manutenzione Programmata:
❒controllo condizioni e usura pattini freni a disco
anteriori;
❒controllo stato pulizia serrature cofano motore e
baule, pulizia e lubrificazione leverismi;
❒controllo visivo condizioni: motore, cambio,
trasmissione, tratti rigidi e flessibili delle tubazioni
(scarico - alimentazione carburante - freni) elementi
in gomma (cuffie - manicotti - boccole ecc.);
❒controllo stato di carica e livello liquido batteria
(elettrolito);
❒controllo visivo condizioni cinghie comandi accessori;
❒controllo ed eventuale sostituzione olio motore e
filtro olio.
CONTROLLI PERIODICI
Prima di lunghi viaggi controllare ed eventualmente
ripristinare:
❒livello liquido di raffreddamento motore;
❒livello liquido freni;
❒livello liquido lavacristallo;
❒pressione e condizione dei pneumatici;
❒funzionamento impianto di illuminazione (fari,
indicatori di direzione, emergenza, ecc.);
❒funzionamento impianto tergi/lavacristallo e
posizionamento/usura spazzole
tergicristallo/tergilunotto.
Per assicurare che il veicolo sia sempre efficiente ed in
buone condizioni di manutenzione è consigliabile
effettuare le suddette operazioni con cadenza assidua
(indicativamente è buona norma ogni 1000 km e ogni
3000 km per quanto riguarda il controllo e l’eventuale
ripristino del livello olio motore).

209
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
Attenzione, durante i
rabbocchi, a non
confondere i vari tipi di
liquidi: sono tutti incompatibili
fra di loro e si potrebbe
danneggiare gravemente il
veicolo.
1. Liquido raffreddamento motore
2. Liquido servosterzo
3. Liquido lavacristallo
4. Liquido freni
5. Olio motore
fig. 216 - Versioni 130 Multijet - 150 Multijet
Non fumate mai
durante gli interventi
nel vano motore: potrebbero
essere presenti gas e vapori
infiammabili, con rischio di
incendio.
ATTENZIONE

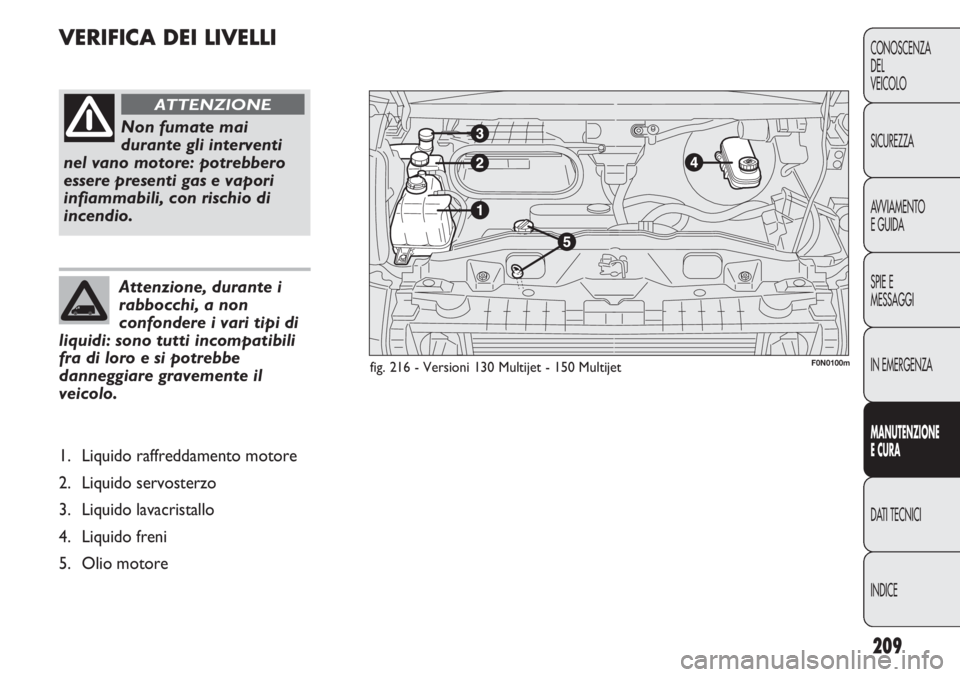

VERIFICA DEI LIVELLI
F0N0100m

210
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
Attenzione, durante i
rabbocchi, a non
confondere i vari tipi di
liquidi: sono tutti incompatibili
fra di loro e si potrebbe
danneggiare gravemente il
veicolo.
1. Liquido raffreddamento motore
2. Liquido servosterzo
3. Liquido lavacristallo
4. Liquido freni
5. Olio motore
fig. 217 - Versioni 180 Multijet Power
Non fumate mai
durante gli interventi
nel vano motore: potrebbero
essere presenti gas e vapori
infiammabili, con rischio di
incendio.
ATTENZIONE
F0N0210m

211
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
F0N0211mfig. 219 - Versioni 180 Multijet PowerF0N0102mfig. 218 - Versioni 130 - 150 Multijet
Se il livello dell’olio è vicino o addirittura sotto il
riferimento MIN, aggiungere olio attraverso il
bocchettone di riempimento A, fino a raggiungere il
riferimento MAX.
Il livello dell’olio non deve mai superare il riferimento
MAX. OLIO MOTORE fig. 218-219
Il controllo del livello dell’olio deve essere effettuato,
con veicolo in piano, alcuni minuti (circa 5) dopo
l’arresto del motore.
Il livello dell’olio deve essere compreso fra i riferimenti
MIN e MAX sull’asta di controllo B.
L’intervallo tra MIN e MAX corrisponde a circa 1 litro
di olio.

212
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
CONSUMO OLIO MOTORE
Indicativamente il consumo massimo di olio motore è di
400 grammi ogni 1.000 km.
Nel primo periodo d’uso del veicolo il motore è in fase
di assestamento, pertanto i consumi di olio motore
possono essere considerati stabilizzati solo dopo aver
percorso i primi 5.000 ÷ 6.000 km.
AVVERTENZA Il consumo dell’olio dipende dal modo di
guida e dalle condizioni di impiego del veicolo.
AVVERTENZA Dopo aver aggiunto o sostituito l’olio,
prima di verificarne il livello, fare girare il motore per
alcuni secondi ed attendere qualche minuto dopo
l’arresto.
Con motore caldo, agite con molta
cautela all’interno del vano motore:
pericolo di ustioni. Ricordate che, a motore
caldo, l’elettroventilatore può mettersi in
movimento: pericolo di lesioni. Attenzione a
sciarpe, cravatte e capi di abbigliamento non
aderenti: potrebbero essere trascinati dagli
organi in movimento.
ATTENZIONE
Non aggiungere olio con caratteristiche
diverse da quelle dell’olio già esistente nel
motore.
L’olio motore usato e il filtro dell’olio
sostituito contengono sostanze pericolose
per l’ambiente. Per la sostituzione
dell’olio e dei filtri consigliamo di rivolgersi alla
Rete Assistenziale Fiat, che è attrezzata per
smaltire olio e filtri usati nel rispetto della natura
e delle norme di legge.
