2011 Alfa Romeo Giulietta Manual de Uso e Manutenção (in Portuguese)

181
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
LUZES DO 3° STOP

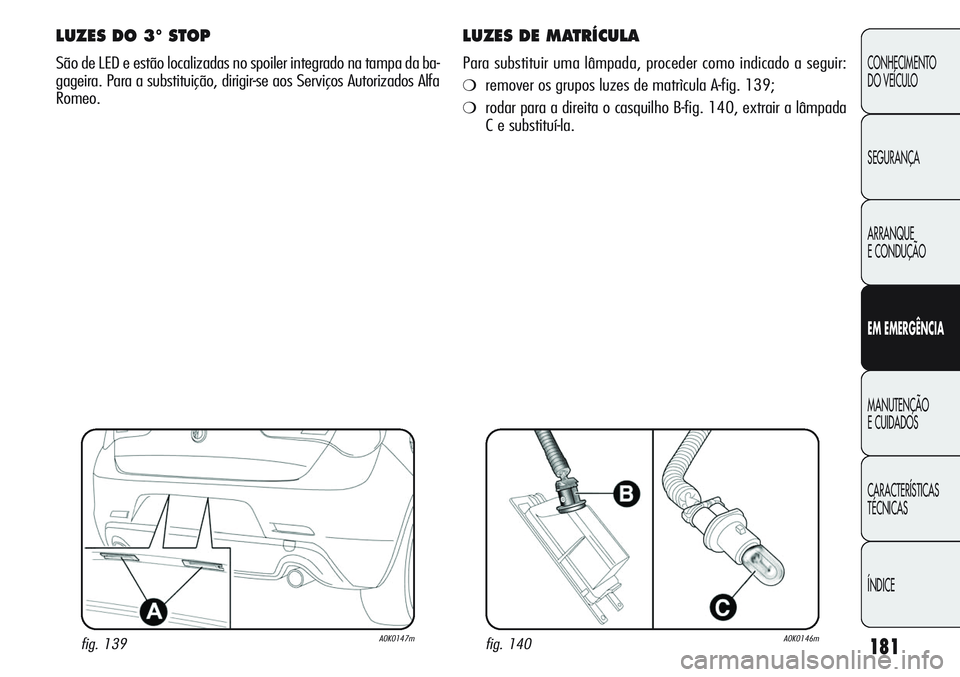

São de LED e estão localizadas no spoiler integrado na tampa da ba-
gageira. Para a substituição, dirigir-se aos Serviços Autorizados Alfa
Romeo.
LUZES DE MATRÍCULA
Para substituir uma lâmpada, proceder como indicado a seguir:
❍remover os grupos luzes de matrìcula A-fig. 139;
❍rodar para a direita o casquilho B-fig. 140, extrair a lâmpada
C e substituí-la.
fig. 139A0K0147mfig. 140A0K0146m

182
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE

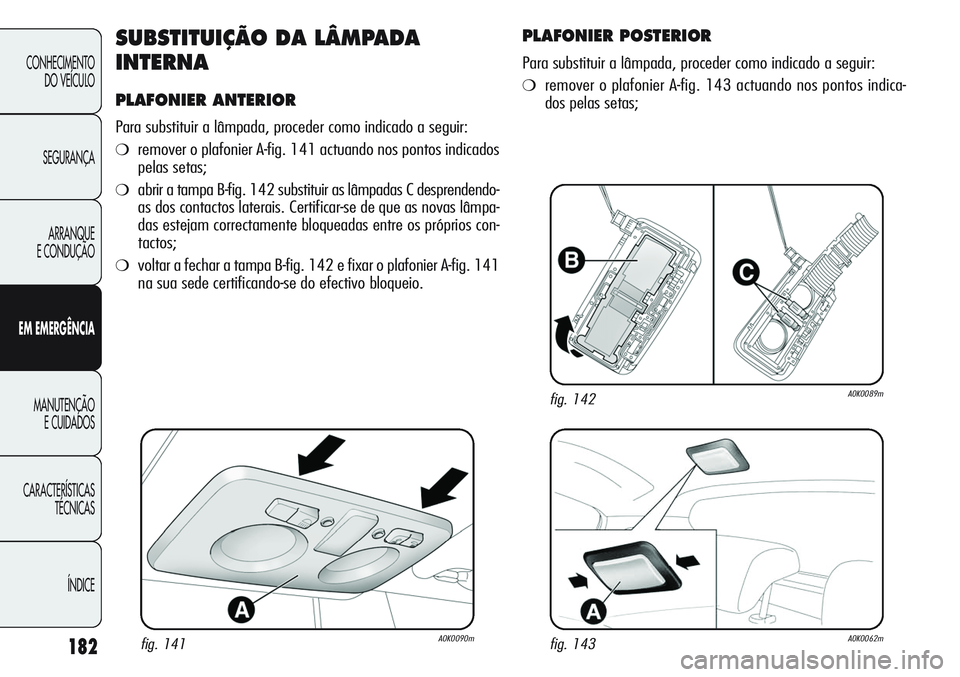

SUBSTITUIÇÃO DA LÂMPADA
INTERNA
PLAFONIER ANTERIOR
Para substituir a lâmpada, proceder como indicado a seguir:
❍remover o plafonier A-fig. 141 actuando nos pontos indicados
pelas setas;
❍abrir a tampa B-fig. 142 substituir as lâmpadas C desprendendo-
as dos contactos laterais. Certificar-se de que as novas lâmpa-
das estejam correctamente bloqueadas entre os próprios con-
tactos;
❍voltar a fechar a tampa B-fig. 142 e fixar o plafonier A-fig. 141
na sua sede certificando-se do efectivo bloqueio.
fig. 141A0K0090m
fig. 142A0K0089m
fig. 143A0K0062m
PLAFONIER POSTERIOR
Para substituir a lâmpada, proceder como indicado a seguir:
❍remover o plafonier A-fig. 143 actuando nos pontos indica-
dos pelas setas;

183
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
❍abrir a tampa de protecção B-fig. 144, substituir a lâmpada C
desprendendo-as dos contactos laterais. Certificar-se de que a
nova lâmpada esteja correctamente bloqueada entre os próprios
contactos;
❍voltar a fechar a tampa de protecção B-fig. 144 e fixar o pla-
fonier A-fig. 143 na sua sede certificando-se do efectivo blo-
queio.
PLAFONIER DA BAGAGEIRA
Para substituir a lâmpada, proceder como indicado a seguir:
❍abrir a bagageira e extrair o plafonier A-fig. 145 actuando no
ponto indicado pela seta;
❍abrir a protecção B-fig. 146 e substituir a lâmpada;
❍voltar a fechar a protecção B no transparente;
❍voltar a montar o plafonier A-fig. 145, introduzindo-o na sua
correcta posição, primeiro de um lado e depois pressionando
no outro lado até sentir o ressalto de bloqueio.
fig. 146A0K0148m
fig. 145A0K0173m
fig. 144A0K0091m

184
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE

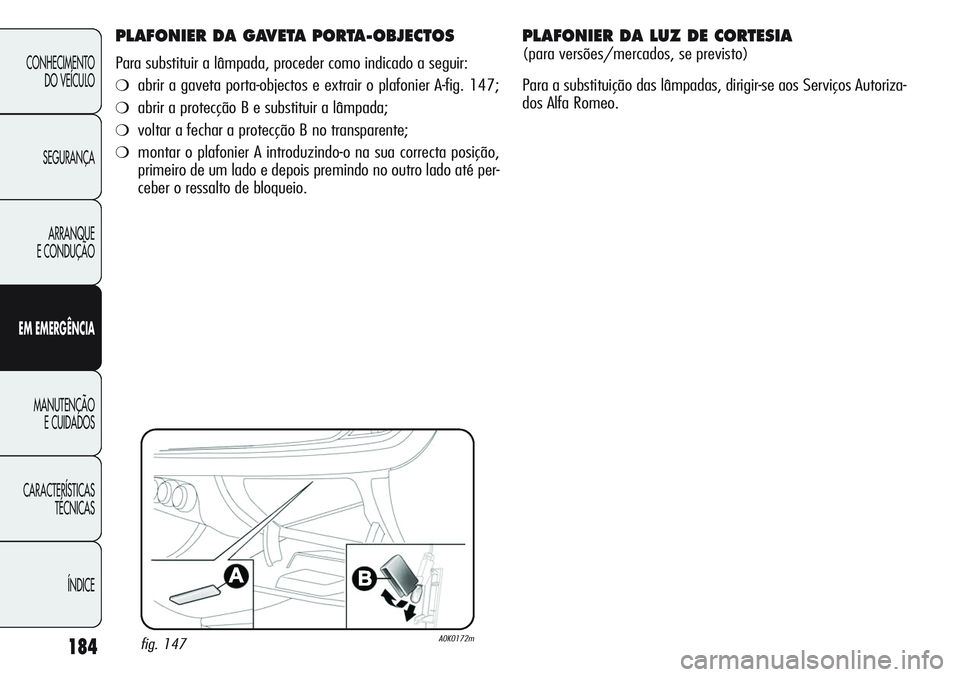

PLAFONIER DA GAVETA PORTA-OBJECTOS
Para substituir a lâmpada, proceder como indicado a seguir:
❍abrir a gaveta porta-objectos e extrair o plafonier A-fig. 147;
❍abrir a protecção B e substituir a lâmpada;
❍voltar a fechar a protecção B no transparente;
❍montar o plafonier A introduzindo-o na sua correcta posição,
primeiro de um lado e depois premindo no outro lado até per-
ceber o ressalto de bloqueio.
fig. 147A0K0172m
PLAFONIER DA LUZ DE CORTESIA
(para versões/mercados, se previsto)
Para a substituição das lâmpadas, dirigir-se aos Serviços Autoriza-
dos Alfa Romeo.

185
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE

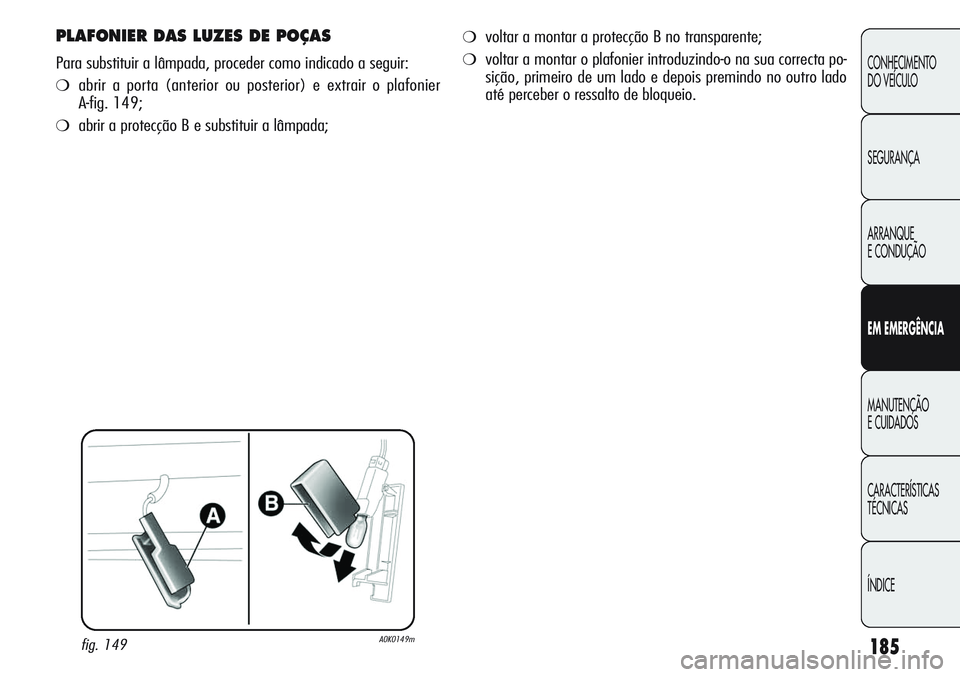

PLAFONIER DAS LUZES DE POÇAS
Para substituir a lâmpada, proceder como indicado a seguir:
❍abrir a porta (anterior ou posterior) e extrair o plafonier
A-fig. 149;
❍abrir a protecção B e substituir a lâmpada;
fig. 149A0K0149m
❍voltar a montar a protecção B no transparente;
❍voltar a montar o plafonier introduzindo-o na sua correcta po-
sição, primeiro de um lado e depois premindo no outro lado
até perceber o ressalto de bloqueio.

186
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE

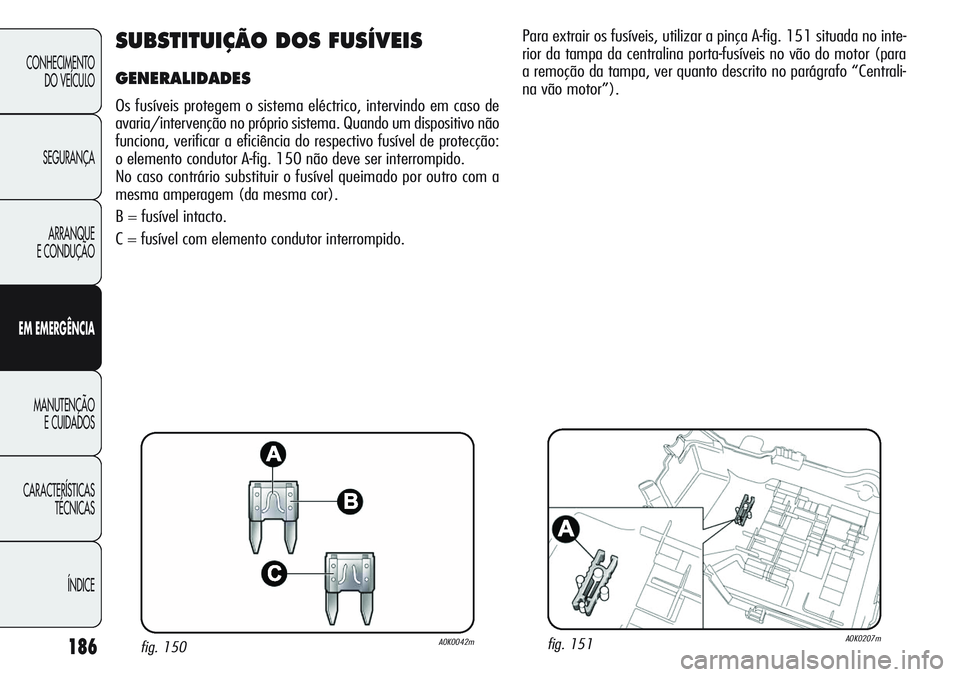

SUBSTITUIÇÃO DOS FUSÍVEIS
GENERALIDADES
Os fusíveis protegem o sistema eléctrico, intervindo em caso de
avaria/intervenção no próprio sistema. Quando um dispositivo não
funciona, verificar a eficiência do respectivo fusível de protecção:
o elemento condutor A-fig. 150 não deve ser interrompido.
No caso contrário substituir o fusível queimado por outro com a
mesma amperagem (da mesma cor).
B = fusível intacto.
C = fusível com elemento condutor interrompido.
fig. 150A0K0042mfig. 151A0K0207m
Para extrair os fusíveis, utilizar a pinça A-fig. 151 situada no inte-
rior da tampa da centralina porta-fusíveis no vão do motor (para
a remoção da tampa, ver quanto descrito no parágrafo “Centrali-
na vão motor”).

187
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE

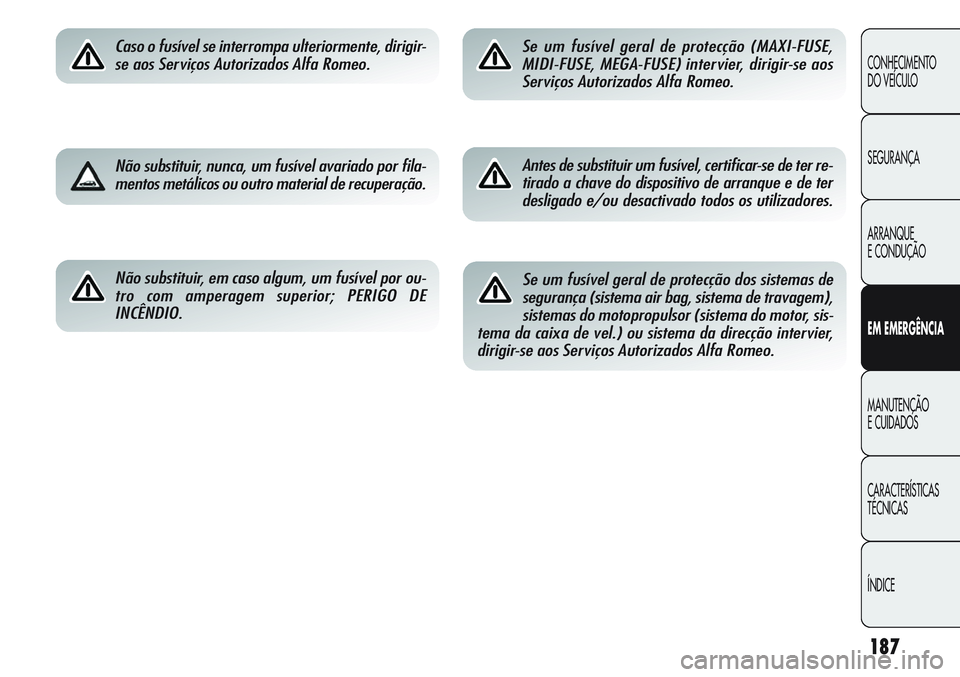

Caso o fusível se interrompa ulteriormente, dirigir-
se aos Serviços Autorizados Alfa Romeo.
Não substituir, nunca, um fusível avariado por fila-
mentos metálicos ou outro material de recuperação.
Não substituir, em caso algum, um fusível por ou-
tro com amperagem superior; PERIGO DE
INCÊNDIO.
Se um fusível geral de protecção (MAXI-FUSE,
MIDI-FUSE, MEGA-FUSE) intervier, dirigir-se aos
Serviços Autorizados Alfa Romeo.
Antes de substituir um fusível, certificar-se de ter re-
tirado a chave do dispositivo de arranque e de ter
desligado e/ou desactivado todos os utilizadores.
Se um fusível geral de protecção dos sistemas de
segurança (sistema air bag, sistema de travagem),
sistemas do motopropulsor (sistema do motor, sis-
tema da caixa de vel.) ou sistema da direcção intervier,
dirigir-se aos Serviços Autorizados Alfa Romeo.

188
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
Se tiver que lavar o vão do motor, cui-
dado para não insistir directamente com
o jacto de água na centralina de fusíveis
e em correspondência com os motores dos lim-
pa-vidros.

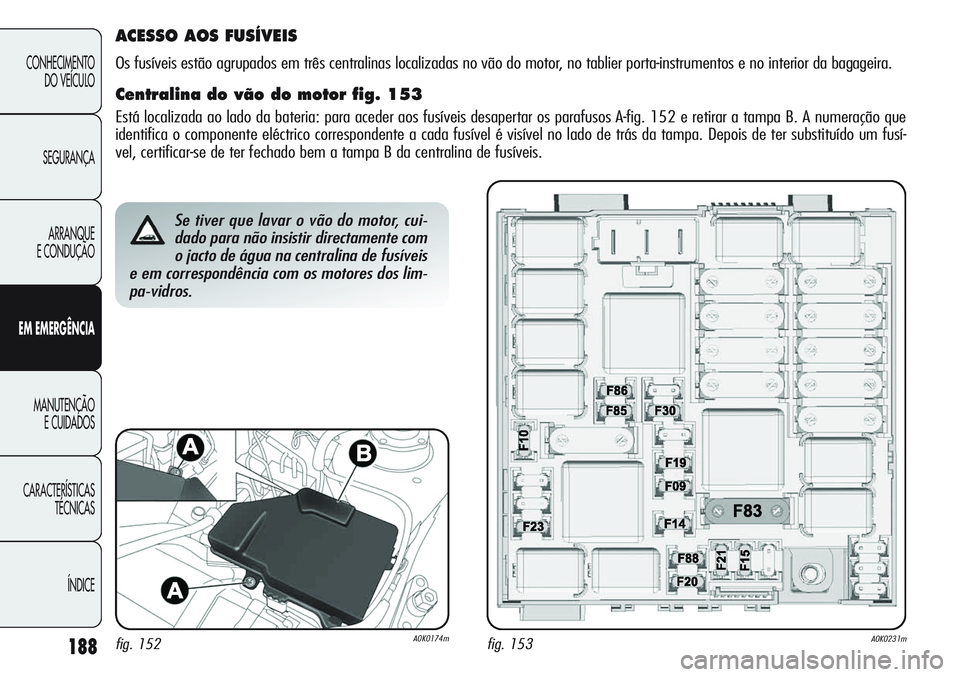

ACESSO AOS FUSÍVEIS
Os fusíveis estão agrupados em três centralinas localizadas no vão do motor, no tablier porta-instrumentos e no interior da bagageira.
Centralina do vão do motor fig. 153
Está localizada ao lado da bateria: para aceder aos fusíveis desapertar os parafusos A-fig. 152 e retirar a tampa B. A numeração que
identifica o componente eléctrico correspondente a cada fusível é visível no lado de trás da tampa. Depois de ter substituído um fusí-
vel, certificar-se de ter fechado bem a tampa B da centralina de fusíveis.
fig. 152A0K0174mfig. 153A0K0231m
