2011 Alfa Romeo Giulietta Manual de Uso e Manutenção (in Portuguese)

173
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
fig. 128A0K0086m
A

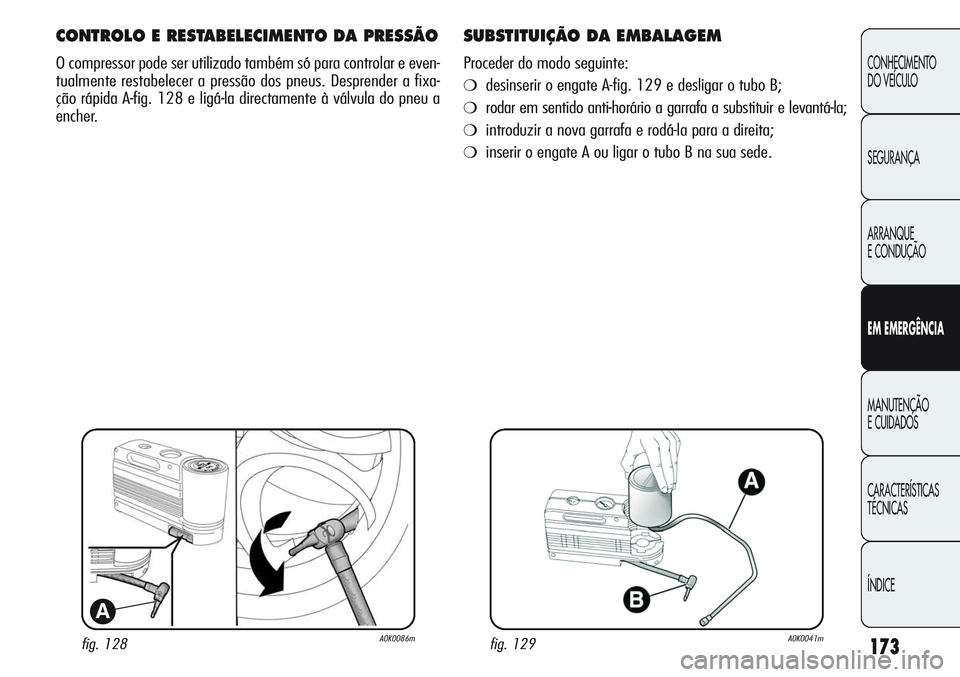

CONTROLO E RESTABELECIMENTO DA PRESSÃO
O compressor pode ser utilizado também só para controlar e even-
tualmente restabelecer a pressão dos pneus. Desprender a fixa-
ção rápida A-fig. 128 e ligá-la directamente à válvula do pneu a
encher.
SUBSTITUIÇÃO DA EMBALAGEM
Proceder do modo seguinte:
❍desinserir o engate A-fig. 129 e desligar o tubo B;
❍rodar em sentido anti-horário a garrafa a substituir e levantá-la;
❍introduzir a nova garrafa e rodá-la para a direita;
❍inserir o engate A ou ligar o tubo B na sua sede.
fig. 129A0K0041m

174
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
As lâmpadas de halogéneo devem ser manusea-
das tocando exclusivamente na parte metálica. Se
o bolbo transparente estiver em contacto com a
mesma, isso reduzirá a intensidade da luz emitida e po-
de também prejudicar a duração da própria lâmpada. Em
caso de contacto acidental, limpar o bolbo com um pano
humedecido com álcool e deixar secar.
Modificações ou reparações do sistema eléctrico
(centralinas electrónicas) realizadas de modo in-
correcto e sem ter em consideração as caracterís-
ticas técnicas do sistema, podem causar anomalias de fun-
cionamento com riscos de incêndio.
As lâmpadas de halogéneo contêm gás em pres-
são, em caso de ruptura é possível a projecção de
fragmentos de vidro.
Devido à elevada tensão de alimentação, a even-
tual substituição de uma lâmpada de descarga de
gás (Bi-Xénon) deve ser efectuada apenas por pes-
soal especializado: perigo de morte! Dirigir-se aos
Serviços Autorizados Alfa Romeo.
AVISO Quando o clima é frio ou húmido ou após uma chuva forte
ou lavagem, a superfície dos faróis ou das luzes traseiras pode em-
baciar e/ou formar gotas de condensação no lado interior. Trata-
se de um fenómeno natural devido à diferença de temperatura e
de humidade entre o interior e o exterior do vidro que, no entan-
to, não indica uma anomalia e não compromete o normal funcio-
namento dos dispositivos de iluminação. O embaciamento desa-
parece rapidamente acendendo os faróis, a partir do centro do di-
fusor, estendendo-se progressivamente para as bordas.
SUBSTITUIÇÃO DE UMA LÂMPADA
INDICAÇÕES GERAIS
❍Antes de substituir uma lâmpada, verificar que os respectivos
contactos não estejam oxidados;
❍substituir as lâmpadas queimadas por outras do mesmo tipo
e potência;
❍depois de ter substituído uma lâmpada dos faróis, verificar sem-
pre a sua correcta orientação;
❍quando uma lâmpada não funciona, antes de a substituir, ve-
rificar que o fusível respectivo esteja íntegro: para o posicio-
namento dos fusíveis consultar o parágrafo “Substituição dos
fusíveis” neste capítulo.

175
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE

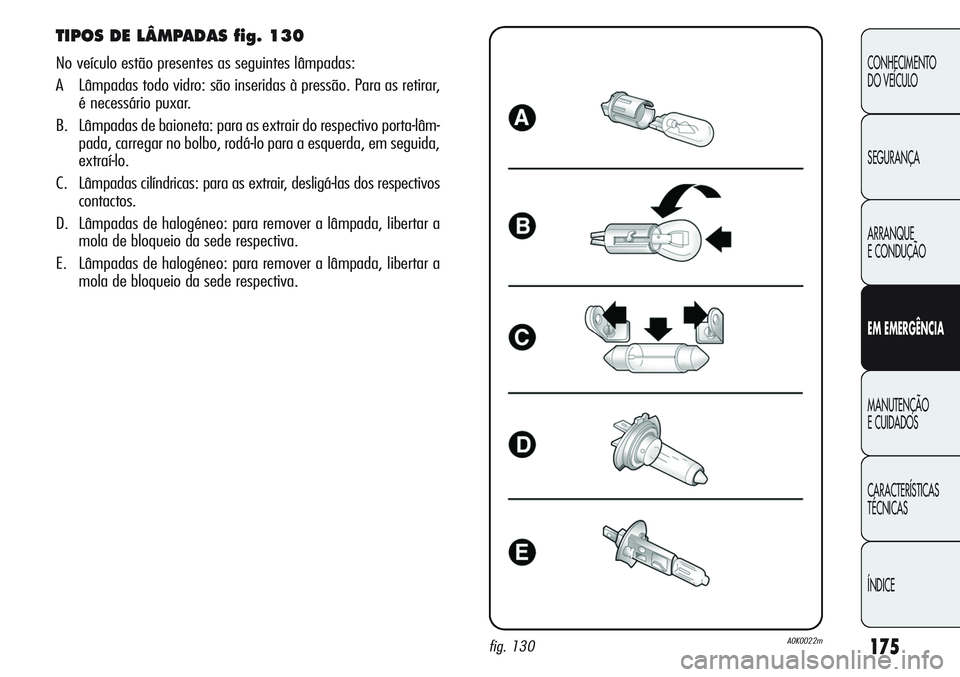

TIPOS DE LÂMPADAS fig. 130
No veículo estão presentes as seguintes lâmpadas:
A Lâmpadas todo vidro: são inseridas à pressão. Para as retirar,
é necessário puxar.
B. Lâmpadas de baioneta: para as extrair do respectivo porta-lâm-
pada, carregar no bolbo, rodá-lo para a esquerda, em seguida,
extraí-lo.
C. Lâmpadas cilíndricas: para as extrair, desligá-las dos respectivos
contactos.
D. Lâmpadas de halogéneo: para remover a lâmpada, libertar a
mola de bloqueio da sede respectiva.
E. Lâmpadas de halogéneo: para remover a lâmpada, libertar a
mola de bloqueio da sede respectiva.
fig. 130A0K0022m

–
–
55W
55W
D1S
24W
10W
–
–
–
5W
55W
21W
21W
10W
5W
5W
5WLED
LED
H7
H1
F
PY24W
R10W
LED
LED
LED
W5W
H3
H21W
P21W
C10W
W5W
C5W
W5W
176
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
–
–
D
E
–
B
B
–
–
–
A
E
B
B
C
A
C
A

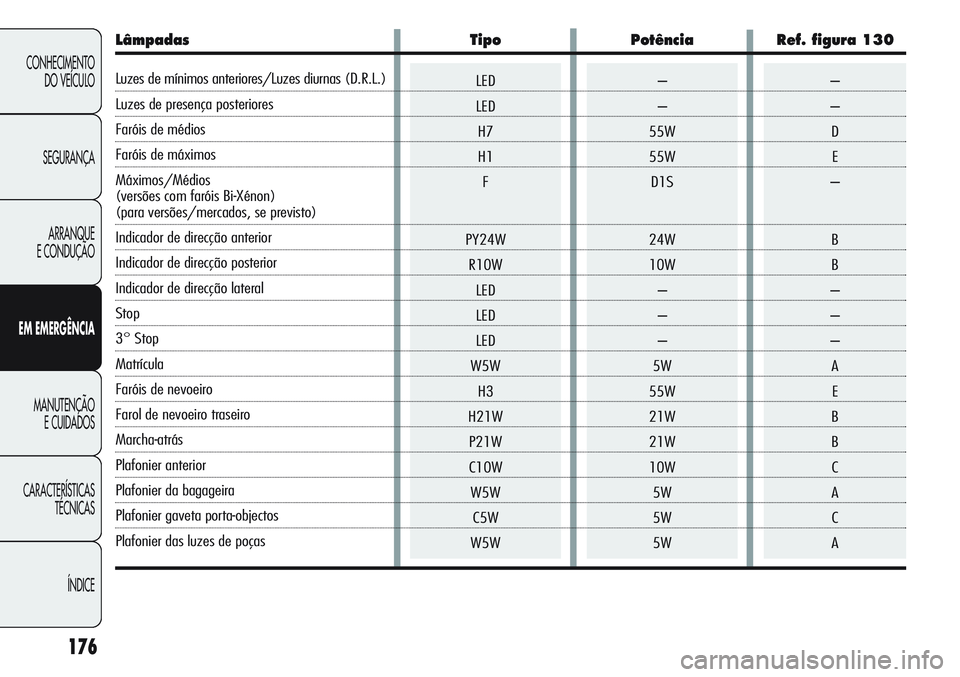

Lâmpadas Tipo Potência Ref. figura 130
Luzes de mínimos anteriores/Luzes diurnas (D.R.L.)
Luzes de presença posteriores
Faróis de médios
Faróis de máximos
Máximos/Médios
(versões com faróis Bi-Xénon)
(para versões/mercados, se previsto)
Indicador de direcção anterior
Indicador de direcção posterior
Indicador de direcção lateral
Stop
3° Stop
Matrícula
Faróis de nevoeiro
Farol de nevoeiro traseiro
Marcha-atrás
Plafonier anterior
Plafonier da bagageira
Plafonier gaveta porta-objectos
Plafonier das luzes de poças

177
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
SUBSTITUIÇÃO DA LÂMPADA
EXTERNA
GRUPOS ÓPTICOS ANTERIORES fig. 131
Contêm as lâmpadas das luzes de mínimos/luzes diurnas (D.R.L.),
máximos, médios e direcção. A disposição das lâmpadas é a seguinte:
A. Luzes de mínimos/luzes diurnas e luzes de máximos;
B. Luzes dos médios;
C. Indicadores de direcção.
LUZES DE MÍNIMOS/LUZES DIURNAS (D.R.L.)
São de LED. Para a substituição, dirigir-se aos Serviços Autorizados
Alfa Romeo.
LUZES DOS MÁXIMOS
Para substituir a lâmpada, proceder como indicado a seguir:
❍retirar a tampa A-fig. 131;
❍desinserir o conector A-fig. 132 e, posteriormente, abrir as lin-
guetas B para o exterior;
❍extrair a lâmpada C e substituí-la;
❍voltar a montar a nova lâmpada, certificando-se de que esteja cor-
rectamente bloqueada, de seguida, voltar a engatar as linguetas
B e voltar a ligar o conector A;
❍por fim, voltar a montar a tampa A-fig. 131.
fig. 131A0K0201mfig. 132A0K0202m

178
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
LUZES DOS MÉDIOS
Para substituir a lâmpada, proceder como indicado a seguir:
❍retirar a tampa B-fig. 131;
❍desinserir o conector A-fig. 133, premir a lingueta B para a fren-
te e, posteriormente, desengatá-la empurrando-a para o inte-
rior do veículo;
❍extrair a lâmpada C e substituí-la;
❍voltar a montar a nova lâmpada, certificando-se de que este-
ja correctamente bloqueada, de seguida, voltar a engatar a lin-
gueta B e voltar a ligar o conector A;
❍por fim, voltar a montar a B-fig. 131.
INDICADORES DE DIRECÇÃO
Anteriores
Para substituir a lâmpada, rodar de ¼ de volta para a esquerda a
tampa C-fig. 131 e substituir o grupo lâmpada + casquilho
A-fig. 134.
Laterais
São de LED. Para a substituição, dirigir-se aos Serviços Autorizados
Alfa Romeo.
LUZES DE NEVOEIRO
(para versões/mercados, se previsto)
Para a substituição destas lâmpadas, dirigir-se aos Serviços Auto-
rizados Alfa Romeo.
fig. 133A0K0203mfig. 134A0K0204m

179
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
GRUPOS ÓPTICOS POSTERIORES
Contêm as lâmpadas das luzes de posição, stop, direcção (lâm-
padas presentes no grupo óptico fixo) e marcha-atrás e de nevoeiro
posteriores (lâmpadas presentes no grupo óptico na tampa da
bagageira).
Remoção do grupo óptico
Proceder do modo seguinte:
❍abrir a bagageira e desapertar o parafuso A-fig. 135 de fixa-
ção do grupo óptico posterior;
❍extrair o grupo óptico puxando-o com ambas as mãos no sen-
tido indicado pelas setas (ver fig. 135);
❍ligar o conector eléctrico e proceder com a substituição da lâm-
pada envolvida.
LUZES DOS MÍNIMOS/LUZES DE STOP
São de LED. Para a substituição, dirigir-se aos Serviços Autorizados
Alfa Romeo.
INDICADORES DE DIRECÇÃO
Com o grupo óptico desmontado, para substituir a lâmpada, de-
sapertar os dois parafusos A-fig. 136, extrair o casquilho e segui-
damente substituir a lâmpada B.
fig. 135A0K0184mfig. 136A0K0205m

180
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
LUZES DE NEVOEIRO
POSTERIORES/MARCHA-ATRÁS
Para substituir as lâmpadas, proceder conforme indicado a seguir:
❍abrir a bagageira e removes a tampa A-fig. 137 actuando no
ponto indicado pela seta;
❍desinserir o conector A-fig. 138 e extrair o grupo porta-lâm-
padas, actuando primeiro na lingueta de retenção B e, segui-
damente, desengatando o parafusos C;
❍substituir a lâmpada envolvida empurrando-a ligeiramente e
rodando-a para a esquerda fig. 138:
D: lâmpada da luz de marcha-atrás
E: lâmpada da luz de nevoeiro posterior;
❍voltar a montar o grupo porta-lâmpadas; posicioná-lo correc-
tamente, apertando primeiro o parafuso C e, de seguida, fi-
xando-o com a lingueta de retenção B. Voltar a montar a tam-
pa A-fig. 137.
fig. 137A0K0176mfig. 138A0K0177m
AVISO Durante a remoção da tampa A-fig. 137, proteger com um
pano a ponta da chave de fendas para evitar possíveis riscos.
