2011 Alfa Romeo Giulietta Manual de Uso e Manutenção (in Portuguese)

53
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE

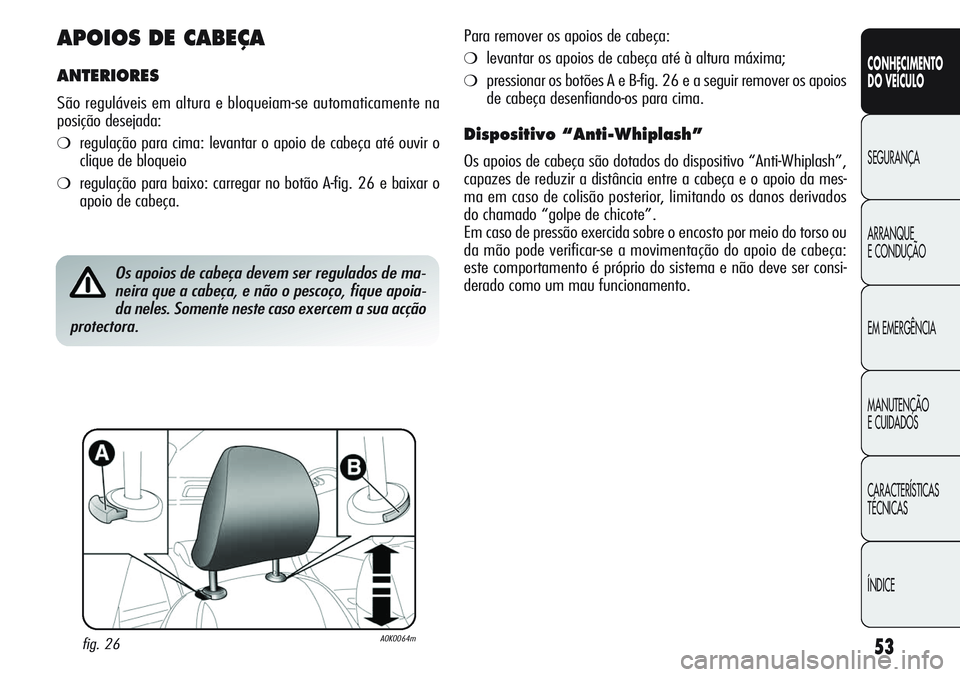

APOIOS DE CABEÇA
ANTERIORES
São reguláveis em altura e bloqueiam-se automaticamente na
posição desejada:
❍regulação para cima: levantar o apoio de cabeça até ouvir o
clique de bloqueio
❍regulação para baixo: carregar no botão A-fig. 26 e baixar o
apoio de cabeça.
fig. 26A0K0064m
Os apoios de cabeça devem ser regulados de ma-
neira que a cabeça, e não o pescoço, fique apoia-
da neles. Somente neste caso exercem a sua acção
protectora.
Para remover os apoios de cabeça:
❍levantar os apoios de cabeça até à altura máxima;
❍pressionar os botões A e B-fig. 26 e a seguir remover os apoios
de cabeça desenfiando-os para cima.
Dispositivo “Anti-Whiplash”
Os apoios de cabeça são dotados do dispositivo “Anti-Whiplash”,
capazes de reduzir a distância entre a cabeça e o apoio da mes-
ma em caso de colisão posterior, limitando os danos derivados
do chamado “golpe de chicote”.
Em caso de pressão exercida sobre o encosto por meio do torso ou
da mão pode verificar-se a movimentação do apoio de cabeça:
este comportamento é próprio do sistema e não deve ser consi-
derado como um mau funcionamento.

54
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE

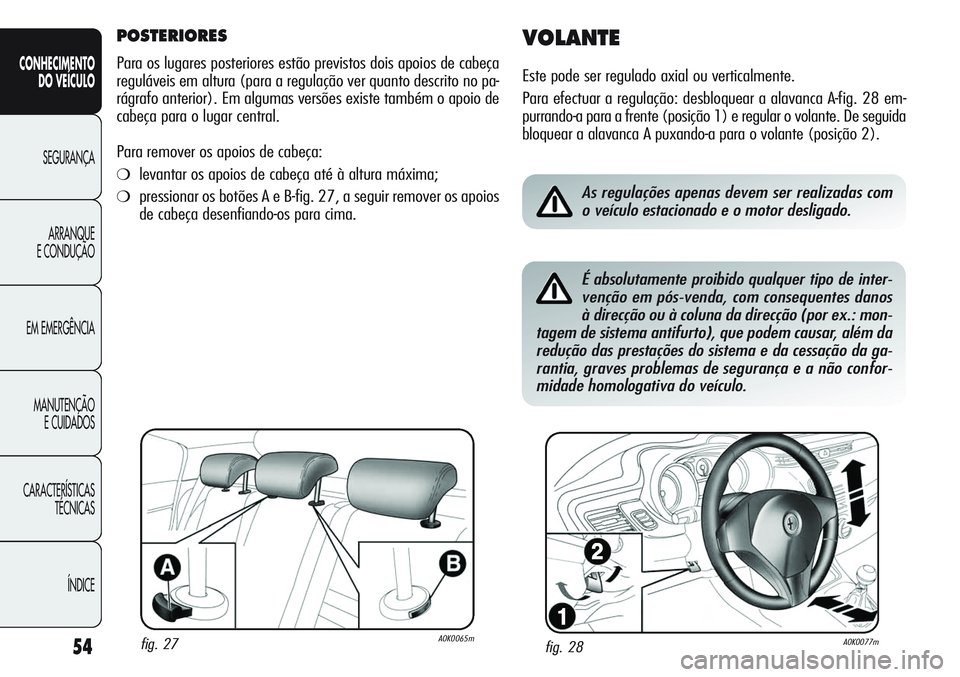

POSTERIORES
Para os lugares posteriores estão previstos dois apoios de cabeça
reguláveis em altura (para a regulação ver quanto descrito no pa-
rágrafo anterior). Em algumas versões existe também o apoio de
cabeça para o lugar central.
Para remover os apoios de cabeça:
❍levantar os apoios de cabeça até à altura máxima;
❍pressionar os botões A e B-fig. 27, a seguir remover os apoios
de cabeça desenfiando-os para cima.
VOLANTE
Este pode ser regulado axial ou verticalmente.
Para efectuar a regulação: desbloquear a alavanca A-fig. 28 em-
purrando-a para a frente (posição 1) e regular o volante. De seguida
bloquear a alavanca A puxando-a para o volante (posição 2).
fig. 27A0K0065mfig. 28A0K0077m
As regulações apenas devem ser realizadas com
o veículo estacionado e o motor desligado.
É absolutamente proibido qualquer tipo de inter-
venção em pós-venda, com consequentes danos
à direcção ou à coluna da direcção (por ex.: mon-
tagem de sistema antifurto), que podem causar, além da
redução das prestações do sistema e da cessação da ga-
rantia, graves problemas de segurança e a não confor-
midade homologativa do veículo.

55
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
fig. 29A0K0079m

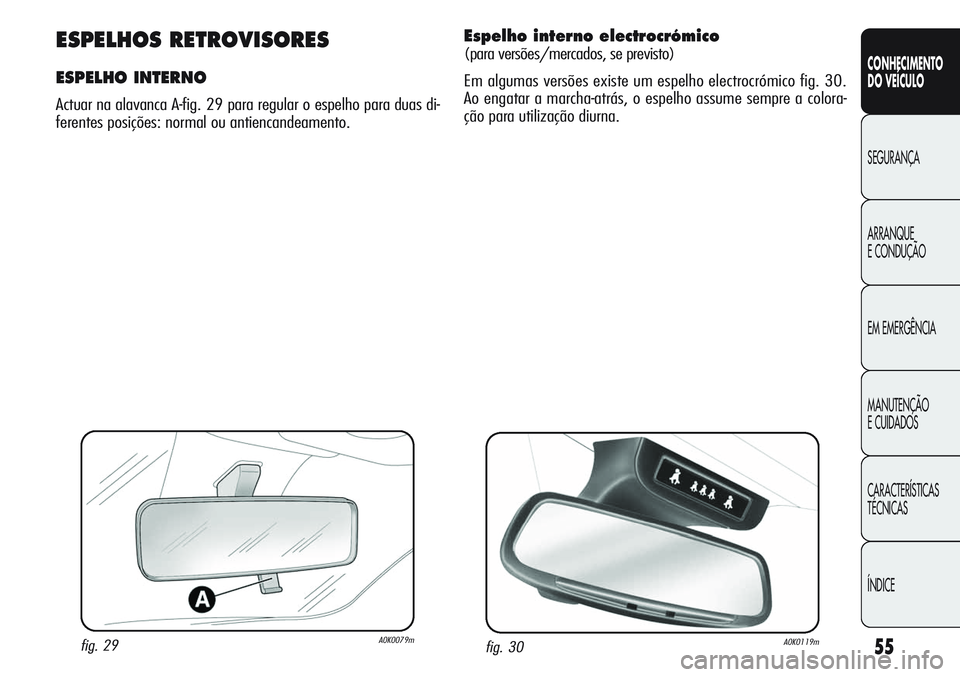

ESPELHOS RETROVISORES
ESPELHO INTERNO
Actuar na alavanca A-fig. 29 para regular o espelho para duas di-
ferentes posições: normal ou antiencandeamento.
Espelho interno electrocrómico
(para versões/mercados, se previsto)
Em algumas versões existe um espelho electrocrómico fig. 30.
Ao engatar a marcha-atrás, o espelho assume sempre a colora-
ção para utilização diurna.
fig. 30A0K0119m

56
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE

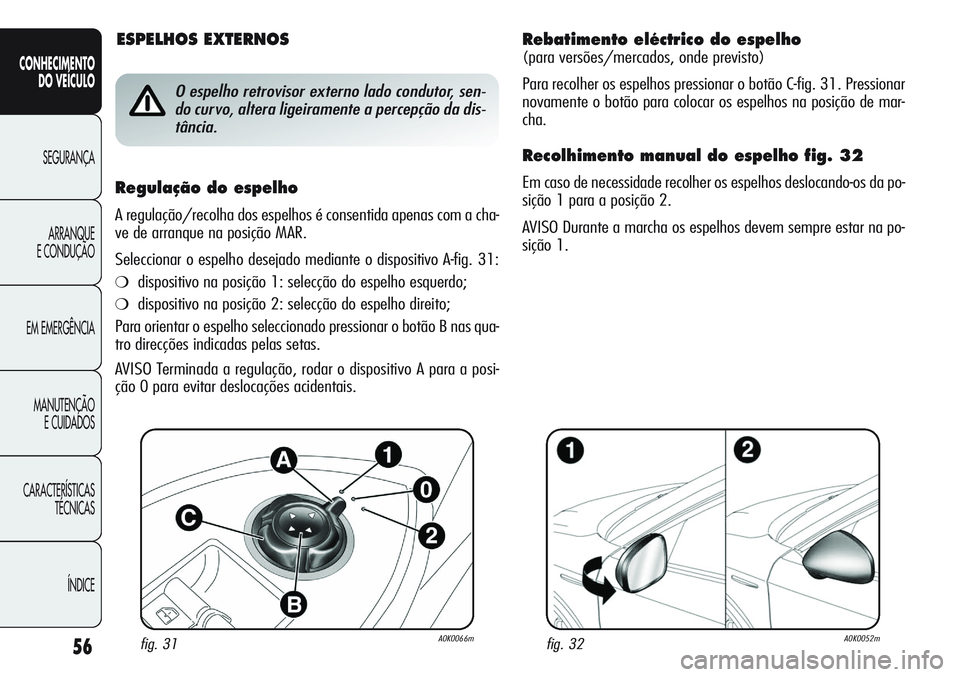

Rebatimento eléctrico do espelho
(para versões/mercados, onde previsto)
Para recolher os espelhos pressionar o botão C-fig. 31. Pressionar
novamente o botão para colocar os espelhos na posição de mar-
cha.
Recolhimento manual do espelho fig. 32
Em caso de necessidade recolher os espelhos deslocando-os da po-
sição 1 para a posição 2.
AVISO Durante a marcha os espelhos devem sempre estar na po-
sição 1.Regulação do espelho
A regulação/recolha dos espelhos é consentida apenas com a cha-
ve de arranque na posição MAR.
Seleccionar o espelho desejado mediante o dispositivo A-fig. 31:
❍dispositivo na posição 1: selecção do espelho esquerdo;
❍dispositivo na posição 2: selecção do espelho direito;
Para orientar o espelho seleccionado pressionar o botão B nas qua-
tro direcções indicadas pelas setas.
AVISO Terminada a regulação, rodar o dispositivo A para a posi-
ção 0 para evitar deslocações acidentais.
fig. 31A0K0066mfig. 32A0K0052m
ESPELHOS EXTERNOS
O espelho retrovisor externo lado condutor, sen-
do curvo, altera ligeiramente a percepção da dis-
tância.

57
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE

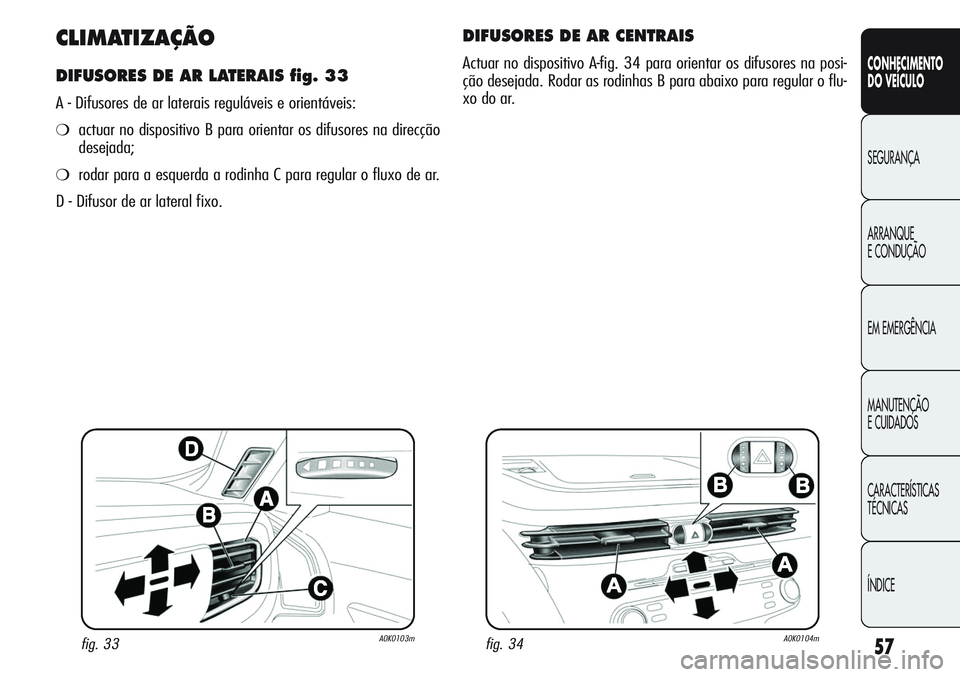

CLIMATIZAÇÃO
DIFUSORES DE AR LATERAIS fig. 33
A - Difusores de ar laterais reguláveis e orientáveis:
❍actuar no dispositivo B para orientar os difusores na direcção
desejada;
❍rodar para a esquerda a rodinha C para regular o fluxo de ar.
D - Difusor de ar lateral fixo.
fig. 33A0K0103m
DIFUSORES DE AR CENTRAIS
Actuar no dispositivo A-fig. 34 para orientar os difusores na posi-
ção desejada. Rodar as rodinhas B para abaixo para regular o flu-
xo do ar.
fig. 34A0K0104m

58
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE

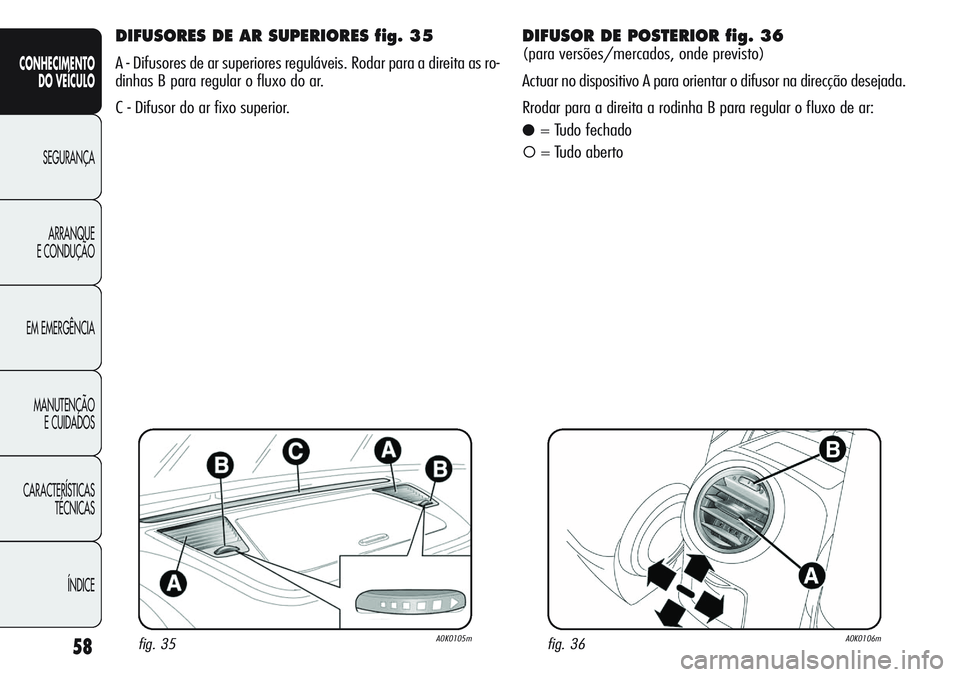

DIFUSORES DE AR SUPERIORES fig. 35
A - Difusores de ar superiores reguláveis. Rodar para a direita as ro-
dinhas B para regular o fluxo do ar.
C - Difusor do ar fixo superior.
fig. 36A0K0106mfig. 35A0K0105m
DIFUSOR DE POSTERIOR fig. 36
(para versões/mercados, onde previsto)
Actuar no dispositivo A para orientar o difusor na direcção desejada.
Rrodar para a direita a rodinha B para regular o fluxo de ar:
●= Tudo fechado
= Tudo aberto

59
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE

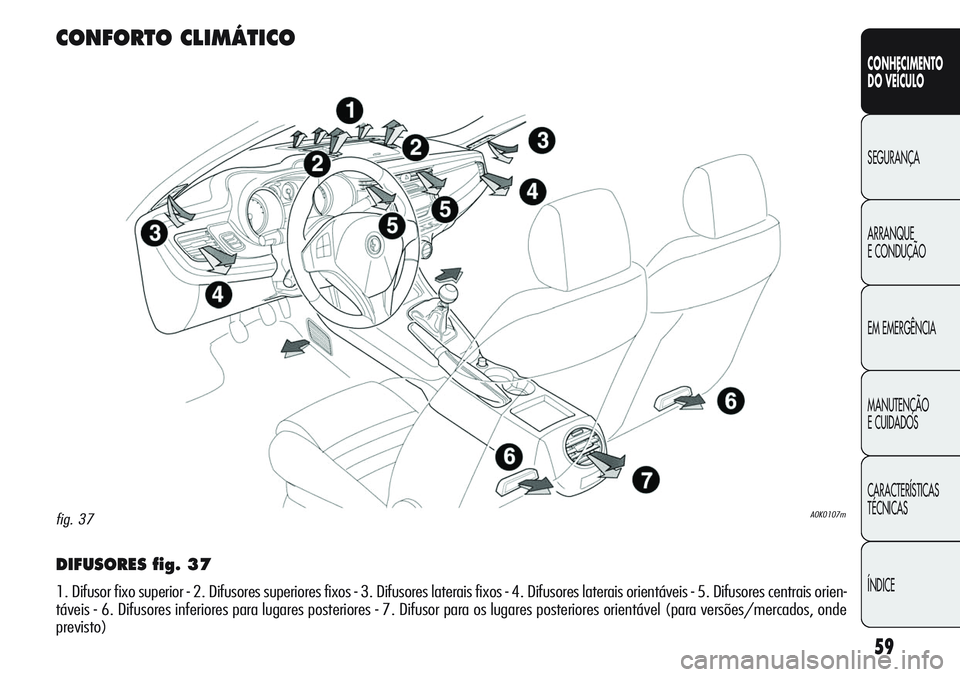

DIFUSORES fig. 37
1. Difusor fixo superior - 2. Difusores superiores fixos - 3. Difusores laterais fixos - 4. Difusores laterais orientáveis - 5. Difusores centrais orien-
táveis - 6. Difusores inferiores para lugares posteriores - 7. Difusor para os lugares posteriores orientável (para versões/mercados, onde
previsto)
A0K0107mfig. 37
CONFORTO CLIMÁTICO

60
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE

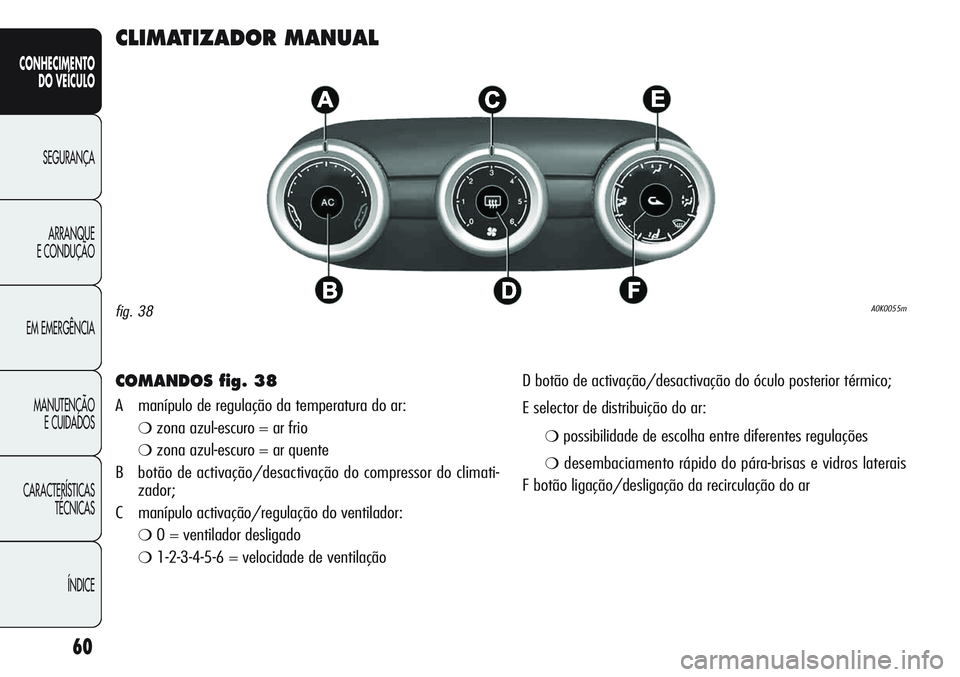

CLIMATIZADOR MANUAL
COMANDOS fig. 38
A manípulo de regulação da temperatura do ar:
❍zona azul-escuro = ar frio
❍zona azul-escuro = ar quente
B botão de activação/desactivação do compressor do climati-
zador;
C manípulo activação/regulação do ventilador:
❍0 = ventilador desligado
❍1-2-3-4-5-6 = velocidade de ventilaçãoD botão de activação/desactivação do óculo posterior térmico;
E selector de distribuição do ar:
❍possibilidade de escolha entre diferentes regulações
❍desembaciamento rápido do pára-brisas e vidros laterais
F botão ligação/desligação da recirculação do ar
fig. 38A0K0055m
