ÍNDICESe o ABS intervier, é sinal de que se está a atingir
o limite de aderência entre os pneus e o piso da
estrada: abrandar para adequar a marcha à ade-
rência disponível.

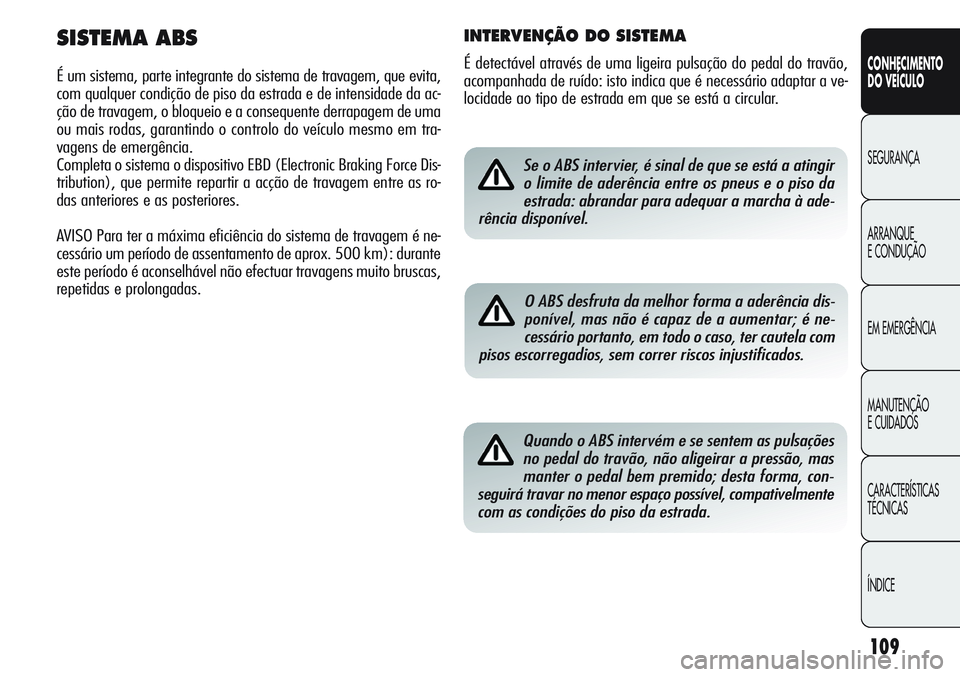

SISTEMA ABS
É um sistema, parte integrante do sistema de travagem, que evita,
com qualquer condição de piso da estrada e de intensidade da ac-
ção de travagem, o bloqueio e a consequente derrapagem de uma
ou mais rodas, garantindo o controlo do veículo mesmo em tra-
vagens de emergência.
Completa o sistema o dispositivo EBD (Electronic Braking Force Dis-
tribution), que permite repartir a acção de travagem entre as ro-
das anteriores e as posteriores.
AVISO Para ter a máxima eficiência do sistema de travagem é ne-
cessário um período de assentamento de aprox. 500 km): durante
este período é aconselhável não efectuar travagens muito bruscas,
repetidas e prolongadas.
O ABS desfruta da melhor forma a aderência dis-
ponível, mas não é capaz de a aumentar; é ne-
cessário portanto, em todo o caso, ter cautela com
pisos escorregadios, sem correr riscos injustificados.
Quando o ABS intervém e se sentem as pulsações
no pedal do travão, não aligeirar a pressão, mas
manter o pedal bem premido; desta forma, con-
seguirá travar no menor espaço possível, compativelmente
com as condições do piso da estrada.
INTERVENÇÃO DO SISTEMA
É detectável através de uma ligeira pulsação do pedal do travão,
acompanhada de ruído: isto indica que é necessário adaptar a ve-
locidade ao tipo de estrada em que se está a circular.

110
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE

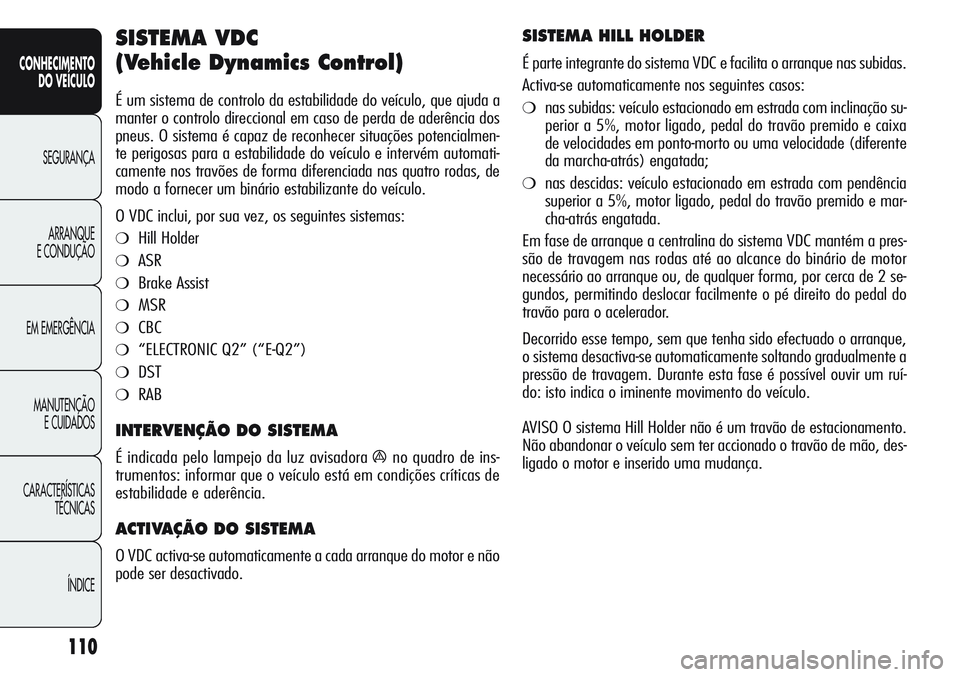

SISTEMA VDC
(Vehicle Dynamics Control)
É um sistema de controlo da estabilidade do veículo, que ajuda a
manter o controlo direccional em caso de perda de aderência dos
pneus. O sistema é capaz de reconhecer situações potencialmen-
te perigosas para a estabilidade do veículo e intervém automati-
camente nos travões de forma diferenciada nas quatro rodas, de
modo a fornecer um binário estabilizante do veículo.
O VDC inclui, por sua vez, os seguintes sistemas:
❍Hill Holder
❍ASR
❍Brake Assist
❍MSR
❍CBC
❍“ELECTRONIC Q2” (“E-Q2”)
❍DST
❍RAB
INTERVENÇÃO DO SISTEMA
É indicada pelo lampejo da luz avisadora áno quadro de ins-
trumentos: informar que o veículo está em condições críticas de
estabilidade e aderência.
ACTIVAÇÃO DO SISTEMA
O VDC activa-se automaticamente a cada arranque do motor e não
pode ser desactivado.
SISTEMA HILL HOLDER
É parte integrante do sistema VDC e facilita o arranque nas subidas.
Activa-se automaticamente nos seguintes casos:
❍nas subidas: veículo estacionado em estrada com inclinação su-
perior a 5%, motor ligado, pedal do travão premido e caixa
de velocidades em ponto-morto ou uma velocidade (diferente
da marcha-atrás) engatada;
❍nas descidas: veículo estacionado em estrada com pendência
superior a 5%, motor ligado, pedal do travão premido e mar-
cha-atrás engatada.
Em fase de arranque a centralina do sistema VDC mantém a pres-
são de travagem nas rodas até ao alcance do binário de motor
necessário ao arranque ou, de qualquer forma, por cerca de 2 se-
gundos, permitindo deslocar facilmente o pé direito do pedal do
travão para o acelerador.
Decorrido esse tempo, sem que tenha sido efectuado o arranque,
o sistema desactiva-se automaticamente soltando gradualmente a
pressão de travagem. Durante esta fase é possível ouvir um ruí-
do: isto indica o iminente movimento do veículo.
AVISO O sistema Hill Holder não é um travão de estacionamento.
Não abandonar o veículo sem ter accionado o travão de mão, des-
ligado o motor e inserido uma mudança.

111
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE

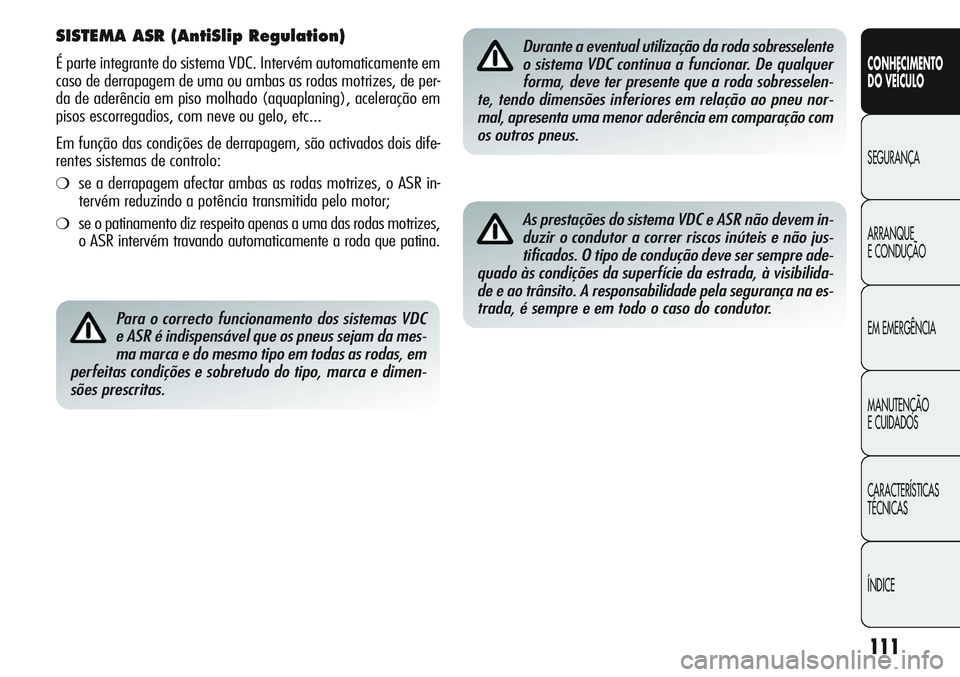

SISTEMA ASR (AntiSlip Regulation)
É parte integrante do sistema VDC. Intervém automaticamente em
caso de derrapagem de uma ou ambas as rodas motrizes, de per-
da de aderência em piso molhado (aquaplaning), aceleração em
pisos escorregadios, com neve ou gelo, etc...
Em função das condições de derrapagem, são activados dois dife-
rentes sistemas de controlo:
❍se a derrapagem afectar ambas as rodas motrizes, o ASR in-
tervém reduzindo a potência transmitida pelo motor;
❍se o patinamento diz respeito apenas a uma das rodas motrizes,
o ASR intervém travando automaticamente a roda que patina.
Para o correcto funcionamento dos sistemas VDC
e ASR é indispensável que os pneus sejam da mes-
ma marca e do mesmo tipo em todas as rodas, em
perfeitas condições e sobretudo do tipo, marca e dimen-
sões prescritas.
Durante a eventual utilização da roda sobresselente
o sistema VDC continua a funcionar. De qualquer
forma, deve ter presente que a roda sobresselen-
te, tendo dimensões inferiores em relação ao pneu nor-
mal, apresenta uma menor aderência em comparação com
os outros pneus.
As prestações do sistema VDC e ASR não devem in-
duzir o condutor a correr riscos inúteis e não jus-
tificados. O tipo de condução deve ser sempre ade-
quado às condições da superfície da estrada, à visibilida-
de e ao trânsito. A responsabilidade pela segurança na es-
trada, é sempre e em todo o caso do condutor.

112
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE

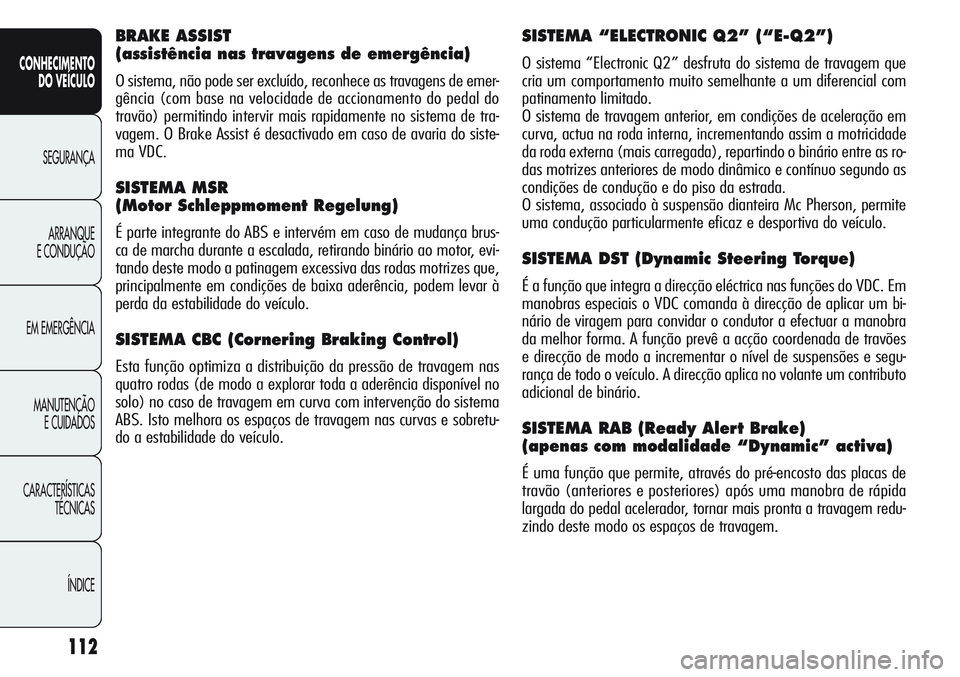

SISTEMA “ELECTRONIC Q2” (“E-Q2”)
O sistema “Electronic Q2” desfruta do sistema de travagem que
cria um comportamento muito semelhante a um diferencial com
patinamento limitado.
O sistema de travagem anterior, em condições de aceleração em
curva, actua na roda interna, incrementando assim a motricidade
da roda externa (mais carregada), repartindo o binário entre as ro-
das motrizes anteriores de modo dinâmico e contínuo segundo as
condições de condução e do piso da estrada.
O sistema, associado à suspensão dianteira Mc Pherson, permite
uma condução particularmente eficaz e desportiva do veículo.
SISTEMA DST (Dynamic Steering Torque)
É a função que integra a direcção eléctrica nas funções do VDC. Em
manobras especiais o VDC comanda à direcção de aplicar um bi-
nário de viragem para convidar o condutor a efectuar a manobra
da melhor forma. A função prevê a acção coordenada de travões
e direcção de modo a incrementar o nível de suspensões e segu-
rança de todo o veículo. A direcção aplica no volante um contributo
adicional de binário.
SISTEMA RAB (Ready Alert Brake)
(apenas com modalidade “Dynamic” activa)
É uma função que permite, através do pré-encosto das placas de
travão (anteriores e posteriores) após uma manobra de rápida
largada do pedal acelerador, tornar mais pronta a travagem redu-
zindo deste modo os espaços de travagem.
BRAKE ASSIST
(assistência nas travagens de emergência)
O sistema, não pode ser excluído, reconhece as travagens de emer-
gência (com base na velocidade de accionamento do pedal do
travão) permitindo intervir mais rapidamente no sistema de tra-
vagem. O Brake Assist é desactivado em caso de avaria do siste-
ma VDC.
SISTEMA MSR
(Motor Schleppmoment Regelung)
É parte integrante do ABS e intervém em caso de mudança brus-
ca de marcha durante a escalada, retirando binário ao motor, evi-
tando deste modo a patinagem excessiva das rodas motrizes que,
principalmente em condições de baixa aderência, podem levar à
perda da estabilidade do veículo.
SISTEMA CBC (Cornering Braking Control)
Esta função optimiza a distribuição da pressão de travagem nas
quatro rodas (de modo a explorar toda a aderência disponível no
solo) no caso de travagem em curva com intervenção do sistema
ABS. Isto melhora os espaços de travagem nas curvas e sobretu-
do a estabilidade do veículo.

113
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE

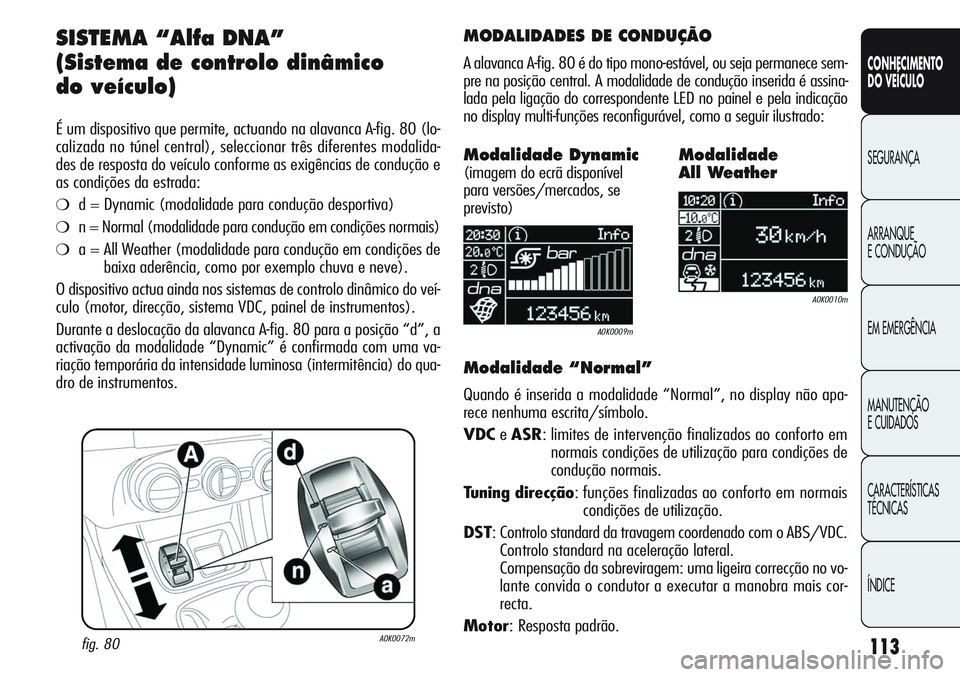

SISTEMA “Alfa DNA”
(Sistema de controlo dinâmico
do veículo)
É um dispositivo que permite, actuando na alavanca A-fig. 80 (lo-
calizada no túnel central), seleccionar três diferentes modalida-
des de resposta do veículo conforme as exigências de condução e
as condições da estrada:
❍d = Dynamic (modalidade para condução desportiva)
❍n = Normal (modalidade para condução em condições normais)
❍a = All Weather (modalidade para condução em condições de
baixa aderência, como por exemplo chuva e neve).
O dispositivo actua ainda nos sistemas de controlo dinâmico do veí-
culo (motor, direcção, sistema VDC, painel de instrumentos).
Durante a deslocação da alavanca A-fig. 80 para a posição “d”, a
activação da modalidade “Dynamic” é confirmada com uma va-
riação temporária da intensidade luminosa (intermitência) do qua-
dro de instrumentos.
fig. 80A0K0072m
MODALIDADES DE CONDUÇÃO
A alavanca A-fig. 80 é do tipo mono-estável, ou seja permanece sem-
pre na posição central. A modalidade de condução inserida é assina-
lada pela ligação do correspondente LED no painel e pela indicação
no display multi-funções reconfigurável, como a seguir ilustrado:
A0K0009m
A0K0010m
Modalidade Dynamic
(imagem do ecrã disponível
para versões/mercados, se
previsto)
Modalidade
All Weather
Modalidade “Normal”
Quando é inserida a modalidade “Normal”, no display não apa-
rece nenhuma escrita/símbolo.
VDCeASR: limites de intervenção finalizados ao conforto em
normais condições de utilização para condições de
condução normais.
Tuning direcção: funções finalizadas ao conforto em normais
condições de utilização.
DST: Controlo standard da travagem coordenado com o ABS/VDC.
Controlo standard na aceleração lateral.
Compensação da sobreviragem: uma ligeira correcção no vo-
lante convida o condutor a executar a manobra mais cor-
recta.
Motor: Resposta padrão.

114
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE

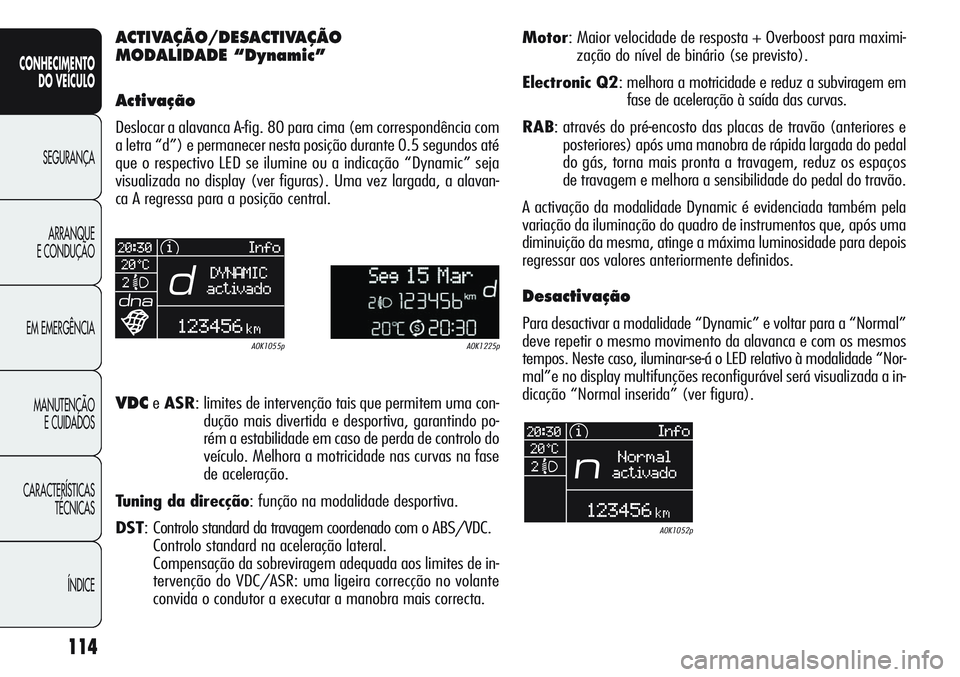

ACTIVAÇÃO/DESACTIVAÇÃO
MODALIDADE “Dynamic”
Activação
Deslocar a alavanca A-fig. 80 para cima (em correspondência com
a letra “d”) e permanecer nesta posição durante 0.5 segundos até
que o respectivo LED se ilumine ou a indicação “Dynamic” seja
visualizada no display (ver figuras). Uma vez largada, a alavan-
ca A regressa para a posição central.Motor: Maior velocidade de resposta + Overboost para maximi-
zação do nível de binário (se previsto).
Electronic Q2: melhora a motricidade e reduz a subviragem em
fase de aceleração à saída das curvas.
RAB: através do pré-encosto das placas de travão (anteriores e
posteriores) após uma manobra de rápida largada do pedal
do gás, torna mais pronta a travagem, reduz os espaços
de travagem e melhora a sensibilidade do pedal do travão.
A activação da modalidade Dynamic é evidenciada também pela
variação da iluminação do quadro de instrumentos que, após uma
diminuição da mesma, atinge a máxima luminosidade para depois
regressar aos valores anteriormente definidos.
Desactivação
Para desactivar a modalidade “Dynamic” e voltar para a “Normal”
deve repetir o mesmo movimento da alavanca e com os mesmos
tempos. Neste caso, iluminar-se-á o LED relativo à modalidade “Nor-
mal”e no display multifunções reconfigurável será visualizada a in-
dicação “Normal inserida” (ver figura).
A0K1225pA0K1055p
A0K1052p
VDCeASR: limites de intervenção tais que permitem uma con-
dução mais divertida e desportiva, garantindo po-
rém a estabilidade em caso de perda de controlo do
veículo. Melhora a motricidade nas curvas na fase
de aceleração.
Tuning da direcção: função na modalidade desportiva.
DST: Controlo standard da travagem coordenado com o ABS/VDC.
Controlo standard na aceleração lateral.
Compensação da sobreviragem adequada aos limites de in-
tervenção do VDC/ASR: uma ligeira correcção no volante
convida o condutor a executar a manobra mais correcta.

115
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE

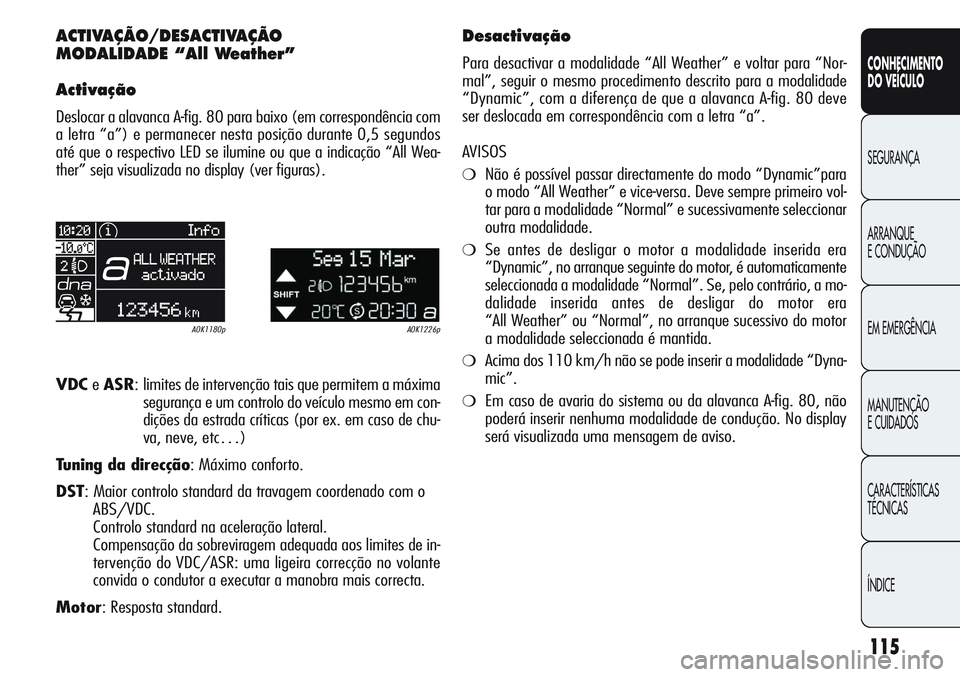

ACTIVAÇÃO/DESACTIVAÇÃO
MODALIDADE “All Weather”
Activação
Deslocar a alavanca A-fig. 80 para baixo (em correspondência com
a letra “a”) e permanecer nesta posição durante 0,5 segundos
até que o respectivo LED se ilumine ou que a indicação “All Wea-
ther” seja visualizada no display (ver figuras).
A0K1226pA0K1180p
VDCeASR: limites de intervenção tais que permitem a máxima
segurança e um controlo do veículo mesmo em con-
dições da estrada críticas (por ex. em caso de chu-
va, neve, etc…)
Tuning da direcção: Máximo conforto.
DST: Maior controlo standard da travagem coordenado com o
ABS/VDC.
Controlo standard na aceleração lateral.
Compensação da sobreviragem adequada aos limites de in-
tervenção do VDC/ASR: uma ligeira correcção no volante
convida o condutor a executar a manobra mais correcta.
Motor: Resposta standard.
Desactivação
Para desactivar a modalidade “All Weather” e voltar para “Nor-
mal”, seguir o mesmo procedimento descrito para a modalidade
“Dynamic”, com a diferença de que a alavanca A-fig. 80 deve
ser deslocada em correspondência com a letra “a”.
AVISOS
❍Não é possível passar directamente do modo “Dynamic”para
o modo “All Weather” e vice-versa. Deve sempre primeiro vol-
tar para a modalidade “Normal” e sucessivamente seleccionar
outra modalidade.
❍Se antes de desligar o motor a modalidade inserida era
“Dynamic”, no arranque seguinte do motor, é automaticamente
seleccionada a modalidade “Normal”. Se, pelo contrário, a mo-
dalidade inserida antes de desligar do motor era
“All Weather” ou “Normal”, no arranque sucessivo do motor
a modalidade seleccionada é mantida.
❍Acima dos 110 km/h não se pode inserir a modalidade “Dyna-
mic”.
❍Em caso de avaria do sistema ou da alavanca A-fig. 80, não
poderá inserir nenhuma modalidade de condução. No display
será visualizada uma mensagem de aviso.

116
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
MODO DE FUNCIONAMENTO
Modalidades de paragem do motor
Com o veículo parado, o motor desliga-se com a caixa de veloci-
dades em ponto-morto e com o pedal da embraiagem solto.
NotaA paragem automática do motor só é permitida depois de
ter superado uma velocidade de aprox. 10 Km/h, para evitar re-
petidas paragens do motor quando se anda a passo de homem.
A paragem do motor é assinalada pela visualização do símbolo
Ufig. 81 no display.
Modalidades de novo arranque do motor
Para voltar a ligar o motor, carregar no pedal da embraiagem.
fig. 81A0K0163m
SISTEMA START&STOP
(para versões/mercados, se previsto)
O sistema Start&Stop pára automaticamente o motor sempre que
o veículo está parado e volta a arrancar quando o condutor entende
retomar o andamento. Isto aumenta a eficiência do veículo atra-
vés da redução dos consumos, das emissões de gases perigosos
e da poluição sonora.
O sistema é activado a cada arranque do motor.
