2010 Alfa Romeo 8C Betriebsanleitung (in German)

EINFÜHRUNG
7

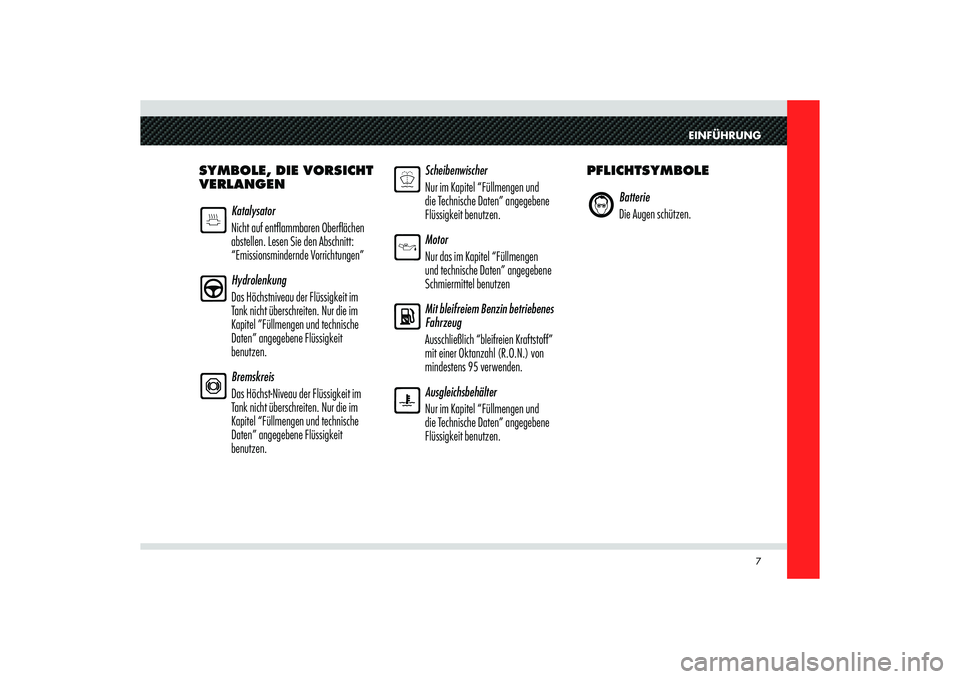

SYMBOLE, DIE VORSICHT
VERLANGEN
Katalysator
Nicht auf ent ammbaren Ober ächen
abstellen. Lesen Sie den Abschnitt:
“Emissionsmindernde Vorrichtungen”
Hydrolenkung
Das Höchstniveau der Flüssigkeit im
Tank nicht überschreiten. Nur die im
Kapitel ”Füllmengen und technische
Daten” angegebene Flüssigkeit
benutzen.
Bremskreis
Das Höchst-Niveau der Flüssigkeit im
Tank nicht überschreiten. Nur die im
Kapitel “Füllmengen und technische
Daten” angegebene Flüssigkeit
benutzen.Scheibenwischer
Nur im Kapitel “Füllmengen und
die Technische Daten” angegebene
Flüssigkeit benutzen.
Motor
Nur das im Kapitel “Füllmengen
und technische Daten” angegebene
Schmiermittel benutzen
Mit bleifreiem Benzin betriebenes
Fahrzeug
Ausschließlich “bleifreien Kraftstoff”
mit einer Oktanzahl (R.O.N.) von
mindestens 95 verwenden.
Ausgleichsbehälter
Nur im Kapitel “Füllmengen und
die Technische Daten” angegebene
Flüssigkeit benutzen.PFLICHTSYMBOLE
Batterie
Die Augen schützen.

8

1
2
3
4
5
6
7
8
9
FAHRZEUG-NR
AKTIVE UND PASSIVE SICHERHEIT
INSTRUMENTE UND BEDIENUNGEN
VOR DEM LOSFAHREN
FAHRZEUGBENUTZUNG
IM NOTFALL
FÜLLMENGEN UND TECHNISCHE DATEN
WARTUNG
INHALTSVERZEICHNIS

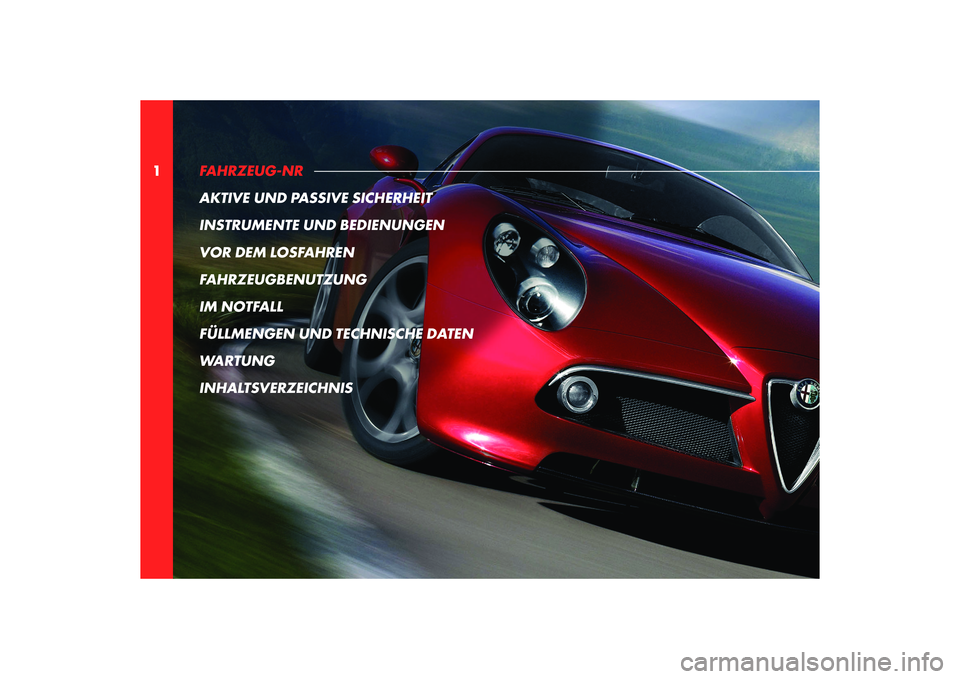

1FAHRZEUG-NR
AKTIVE UND PASSIVE SICHERHEIT
INSTRUMENTE UND BEDIENUNGEN
VOR DEM LOSFAHREN
FAHRZEUGBENUTZUNG
IM NOTFALL
FÜLLMENGEN UND TECHNISCHE DATEN
WARTUNG
INHALTSVERZEICHNIS

1
Symbolik .............................................................................................................................. 6
Typschilder und Etiketten ...................................................................................................... 12
Elektronischer Schlüssel ....................................................................................................... 14
Alfa Romeo Code-System ...................................................................................................... 14
FAHRZEUG-NR

12
1
MOTORNUMMER
Die Motorbaureihennummer ist am
Kurbeluntergehäuse im Bereich des Anlassers
eingestanzt.

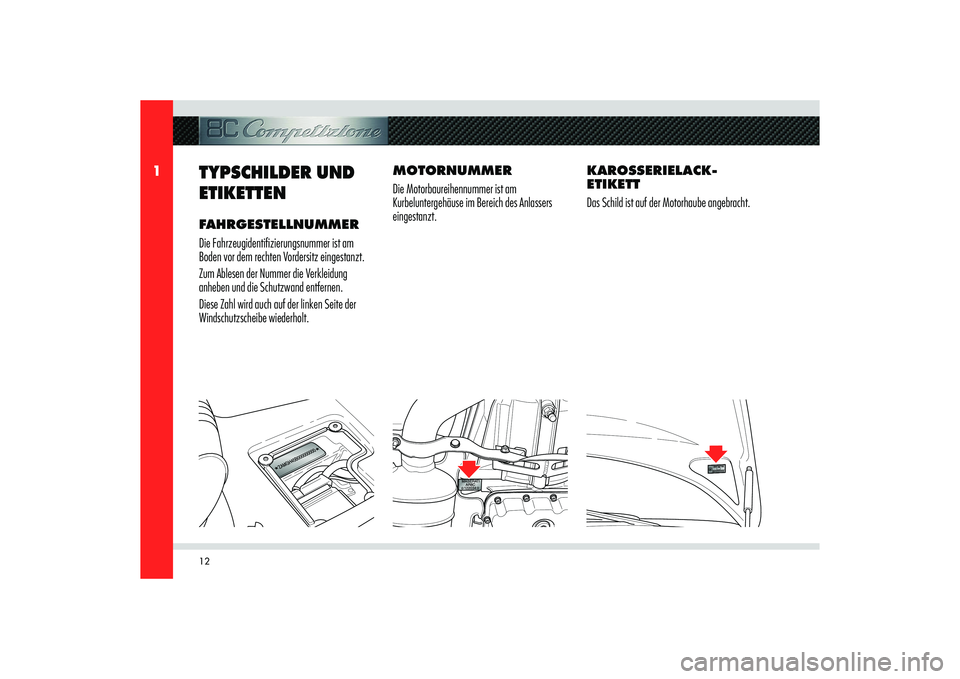

TYPSCHILDER UND
ETIKETTEN FAHRGESTELLNUMMER
Die Fahrzeugidenti zierungsnummer ist am
Boden vor dem rechten Vordersitz eingestanzt.
Zum Ablesen der Nummer die Verkleidung
anheben und die Schutzwand entfernen.
Diese Zahl wird auch auf der linken Seite der
Windschutzscheibe wiederholt.KAROSSERIELACK-
ETIKETT
Das Schild ist auf der Motorhaube angebracht.

E
A
B
C
C
C
C
D
D
D
13
1
FAHRZEUG-NR

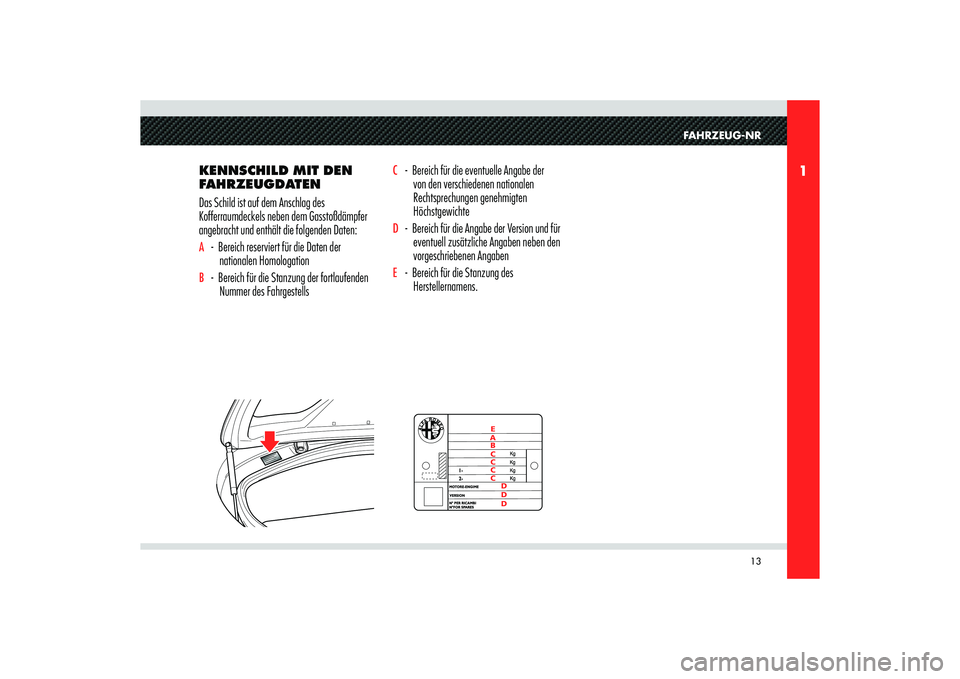

KENNSCHILD MIT DEN
FAHRZEUGDATEN
Das Schild ist auf dem Anschlag des
Kofferraumdeckels neben dem Gasstoßdämpfer
angebracht und enthält die folgenden Daten: A - Bereich reserviert für die Daten der
nationalen HomologationB - Bereich für die Stanzung der fortlaufenden
Nummer des Fahrgestells
C - Bereich für die eventuelle Angabe der
von den verschiedenen nationalen
Rechtsprechungen genehmigten
HöchstgewichteD - Bereich für die Angabe der Version und für
eventuell zusätzliche Angaben neben den
vorgeschriebenen AngabenE - Bereich für die Stanzung des
Herstellernamens.

14
1
BA
ELEKTRONISCHER
SCHLÜSSEL CODE CARD
Zusammen mit dem Schlüssel wird die CODE
Card ausgehändigt, auf der der elektronische
(A)
und mechanische
(B)
Code enthalten sind.
Die Codes müssen an einem sicheren Ort, d.h.
nicht im Fahrzeug aufbewahrt werden.
HINWEIS: Bei einem Eigentumswechsel des
Fahrzeugs muss der neue Eigentümer in den
Besitz des elektronischen Schlüssels sowie der
CODE Card gelangen.
ALFA ROMEO
CODE-SYSTEMEs handelt sich um ein elektronisches System zu
Sperrung des Motors. Dadurch wird der Schutz
gegen den Diebstahl des Fahrzeugs erhöht.
Die Motorsperre wird automatisch aktiviert,
wenn der elektronische Schlüssel aus der
Zündvorrichtung herausgezogen wird.
In jedem elektronischen Schlüssel ist eine
elektronische Vorrichtung vorhanden. Sie hat
die Funktion, das Signal, das beim Starten von
einer in dem Sitz des elektronischen Schlüssels
auf dem Armaturenbrett eingebauten Antenne
ausgegeben wird, zu verändern. Das Signal stellt
das ”Losungswort” dar, das bei jedem Starten
anders ist und mit dem das Steuergerät den
elektronischen Schlüssel erkennt und das Starten
zulässt. FUNKTIONSWEISE
Bei jedem Abziehen des Zündschlüssels aus der
Position STOP schaltet das Schutzsystem die
Motorsperre ein.
Beim Anlassen des Motors wird der Schlüssel in
Position MAR gestellt und Folgendes ausgelöst:
1) Wird die Codenummer erkannt, erlischt
die Kontrollleuchte CODE
in der
Instrumententafel innerhalb von einer
Sekunde, während sich die Kontrollleuchte
EOBD nach Beendigung der ECU
Diagnostik nach etwa vier Sekunden
ausschaltet. In diesem Zustand hat das
Schutzsystem den Schlüsselcode erkannt
und die Motorsperre ausgeschaltet. Durch
Drücken des Schalters START gleichzeitig
mit dem Bremspedal wird der Motor
gestartet.
2) Wenn die Kontrollleuchte CODE
eingeschaltet bleibt und die Kontrollleuchte
EOBD sich vier Sekunden nach der
Selbstdiagnose des ECU-Steuergeräts
ausschaltet und sofort wieder einschaltet,
wird der Code nicht erkannt und auf
dem Display erscheint die Meldung
“Elektronischer Schlüssel nicht erkannt”.
