2010 Alfa Romeo 8C Betriebsanleitung (in German)

167
6
IM NOTFALL

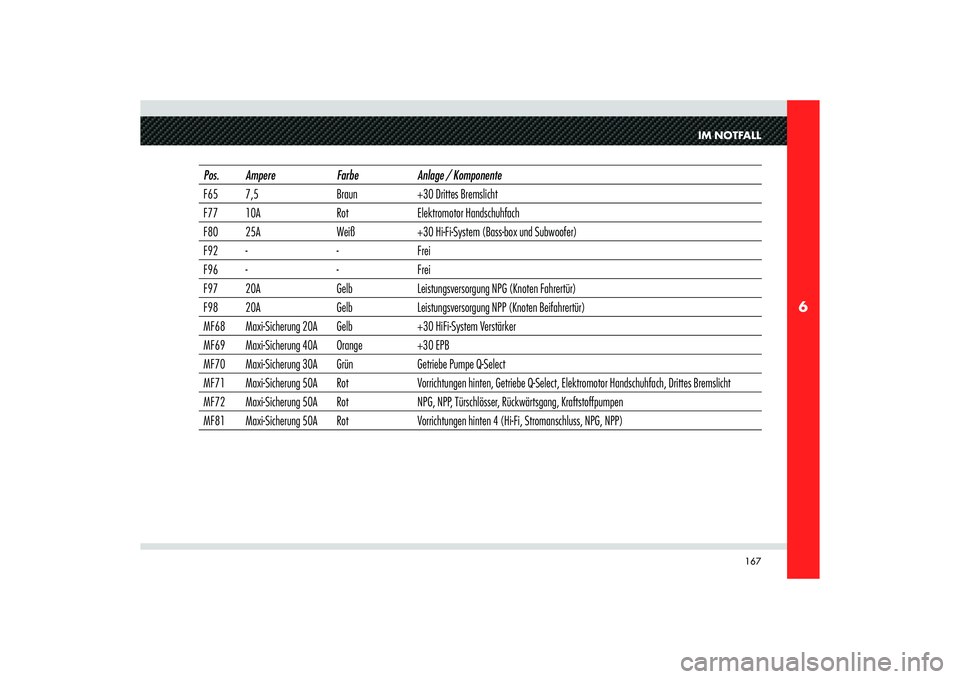

Pos. Ampere Farbe Anlage / Komponente
F65 7,5 Braun +30 Drittes Bremslicht
F77 10A Rot Elektromotor Handschuhfach
F80 25A Weiß +30 Hi-Fi-System (Bass-box und Subwoofer)
F92 - - Frei
F96 - - Frei
F97 20A Gelb Leistungsversorgung NPG (Knoten Fahrertür)
F98 20A Gelb Leistungsversorgung NPP (Knoten Beifahrertür)
MF68 Maxi-Sicherung 20A Gelb +30 HiFi-System Verstärker
MF69 Maxi-Sicherung 40A Orange +30 EPB
MF70 Maxi-Sicherung 30A Grün Getriebe Pumpe Q-Select
MF71 Maxi-Sicherung 50A Rot Vorrichtungen hinten, Getriebe Q-Select, Elektromotor Handschuhfach, Drittes Bremslicht
MF72 Maxi-Sicherung 50A Rot NPG, NPP, Türschlösser, Rückwärtsgang, Kraftstoffpumpen
MF81 Maxi-Sicherung 50A Rot Vorrichtungen hinten 4 (Hi-Fi, Stromanschluss, NPG, NPP)

168
6
B
C
A

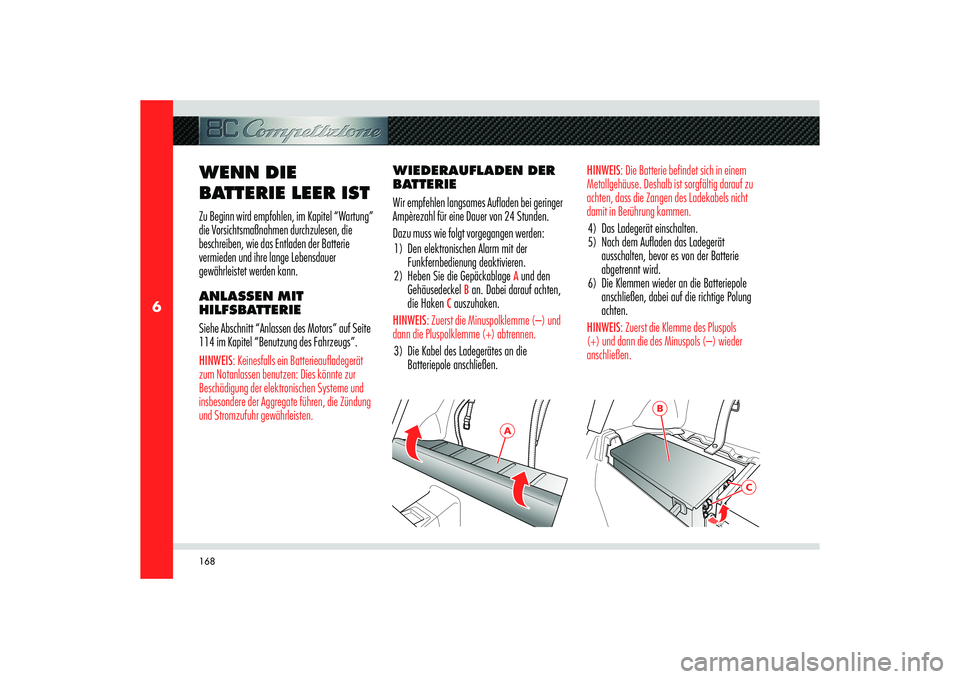

WENN DIE
BATTERIE LEER IST Zu Beginn wird empfohlen, im Kapitel “Wartung”
die Vorsichtsmaßnahmen durchzulesen, die
beschreiben, wie das Entladen der Batterie
vermieden und ihre lange Lebensdauer
gewährleistet werden kann.
ANLASSEN MIT
HILFSBATTERIE
Siehe Abschnitt “Anlassen des Motors” auf Seite
114 im Kapitel “Benutzung des Fahrzeugs”.HINWEIS: Keinesfalls ein Batterieaufladegerät
zum Notanlassen benutzen: Dies könnte zur
Beschädigung der elektronischen Systeme und
insbesondere der Aggregate führen, die Zündung
und Stromzufuhr gewährleisten.
WIEDERAUFLADEN DER
BATTERIE
Wir empfehlen langsames Aufladen bei geringer
Ampèrezahl für eine Dauer von 24 Stunden.
Dazu muss wie folgt vorgegangen werden:
1) Den elektronischen Alarm mit der
Funkfernbedienung deaktivieren.
2) Heben Sie die Gepäckablage
A und den
Gehäusedeckel
B an. Dabei darauf achten,
die Haken
C auszuhaken.
HINWEIS: Zuerst die Minuspolklemme (–) und
dann die Pluspolklemme (+) abtrennen.3) Die Kabel des Ladegerätes an die
Batteriepole anschließen.
HINWEIS: Die Batterie befindet sich in einem
Metallgehäuse. Deshalb ist sorgfältig darauf zu
achten, dass die Zangen des Ladekabels nicht
damit in Berührung kommen. 4) Das Ladegerät einschalten.
5) Nach dem Au aden das Ladegerät
ausschalten, bevor es von der Batterie
abgetrennt wird.
6) Die Klemmen wieder an die Batteriepole
anschließen, dabei auf die richtige Polung
achten.HINWEIS: Zuerst die Klemme des Pluspols
(+) und dann die des Minuspols (–) wieder
anschließen.

169
6
IM NOTFALL
HINWEIS: Vor Wiederanschließen der
Batterieklemmen prüfen, ob der Schlüssel aus
dem Zündschloss abgezogen oder zumindest in
der Position STOP ist.
ACHTUNG
Die in der Batterie enthaltene
Flüssigkeit ist giftig und korrosiv.
Nicht mit der Haut oder den Augen
in Berührung geraten lassen. Das
Aufladen der Batterie muss in
einem gut belüfteten Raum und in
Entfernung von offenen Flammen oder
Funkenquellen durchgeführt werden: Es
besteht Explosions- und Brandgefahr.

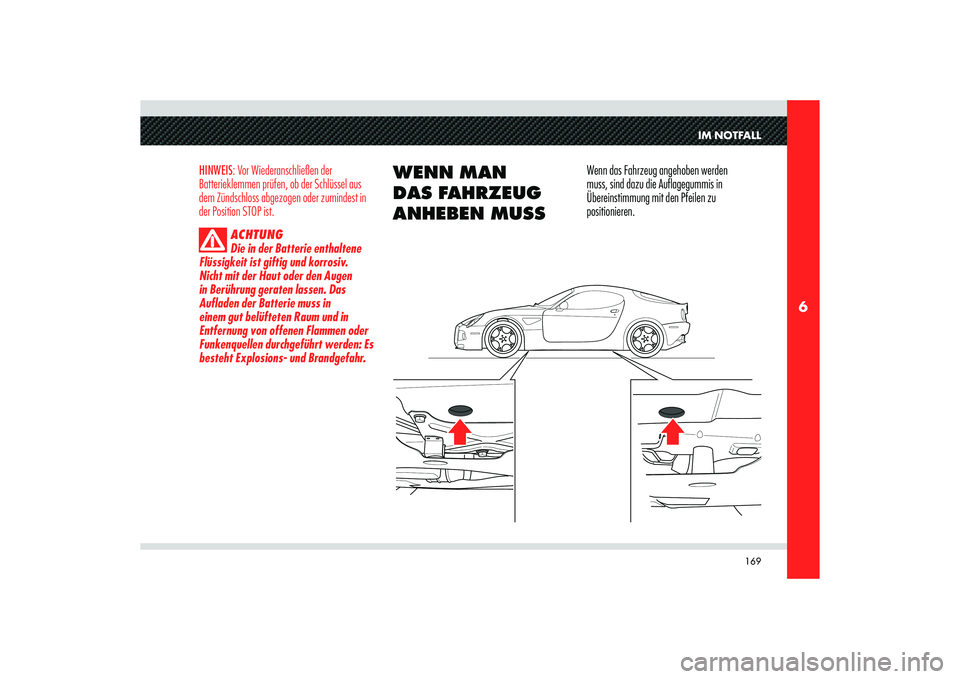

WENN MAN
DAS FAHRZEUG
ANHEBEN MUSS
Wenn das Fahrzeug angehoben werden
muss, sind dazu die Auflagegummis in
Übereinstimmung mit den Pfeilen zu
positionieren.

170
6

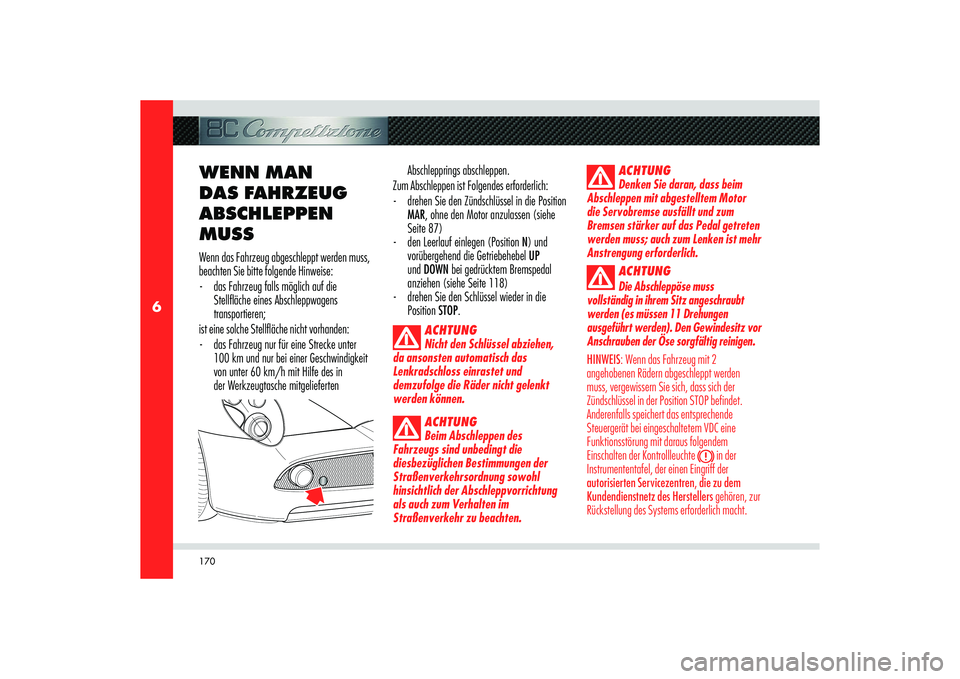

WENN MAN
DAS FAHRZEUG
ABSCHLEPPEN
MUSS Wenn das Fahrzeug abgeschleppt werden muss,
beachten Sie bitte folgende Hinweise:
- das Fahrzeug falls möglich auf die
Stell äche eines Abschleppwagens
transportieren;
ist eine solche Stellfläche nicht vorhanden:
- das Fahrzeug nur für eine Strecke unter
100 km und nur bei einer Geschwindigkeit
von unter 60 km/h mit Hilfe des in
der Werkzeugtasche mitgelieferten Abschlepprings abschleppen.
Zum Abschleppen ist Folgendes erforderlich:
- drehen Sie den Zündschlüssel in die Position
MAR, ohne den Motor anzulassen (siehe
Seite 87)
- den Leerlauf einlegen (Position N) und
vorübergehend die Getriebehebel UP
und DOWN bei gedrücktem Bremspedal
anziehen (siehe Seite 118)
- drehen Sie den Schlüssel wieder in die
Position STOP.
ACHTUNG
Nicht den Schlüssel abziehen,
da ansonsten automatisch das
Lenkradschloss einrastet und
demzufolge die Räder nicht gelenkt
werden können.
ACHTUNG
Beim Abschleppen des
Fahrzeugs sind unbedingt die
diesbezüglichen Bestimmungen der
Straßenverkehrsordnung sowohl
hinsichtlich der Abschleppvorrichtung
als auch zum Verhalten im
Straßenverkehr zu beachten.ACHTUNG
Denken Sie daran, dass beim
Abschleppen mit abgestelltem Motor
die Servobremse ausfällt und zum
Bremsen stärker auf das Pedal getreten
werden muss; auch zum Lenken ist mehr
Anstrengung erforderlich.ACHTUNGDie Abschleppöse muss
vollständig in ihrem Sitz angeschraubt
werden (es müssen 11 Drehungen
ausgeführt werden). Den Gewindesitz vor
Anschrauben der Öse sorgfältig reinigen.
HINWEIS: Wenn das Fahrzeug mit 2
angehobenen Rädern abgeschleppt werden
muss, vergewissern Sie sich, dass sich der
Zündschlüssel in der Position STOP befindet.
Anderenfalls speichert das entsprechende
Steuergerät bei eingeschaltetem VDC eine
Funktionsstörung mit daraus folgendem
Einschalten der Kontrollleuchte
in der
Instrumententafel, der einen Eingriff der
autorisierten Servicezentren, die zu dem
Kundendienstnetz des Herstellers gehören, zur
Rückstellung des Systems erforderlich macht.

171
6
IM NOTFALL

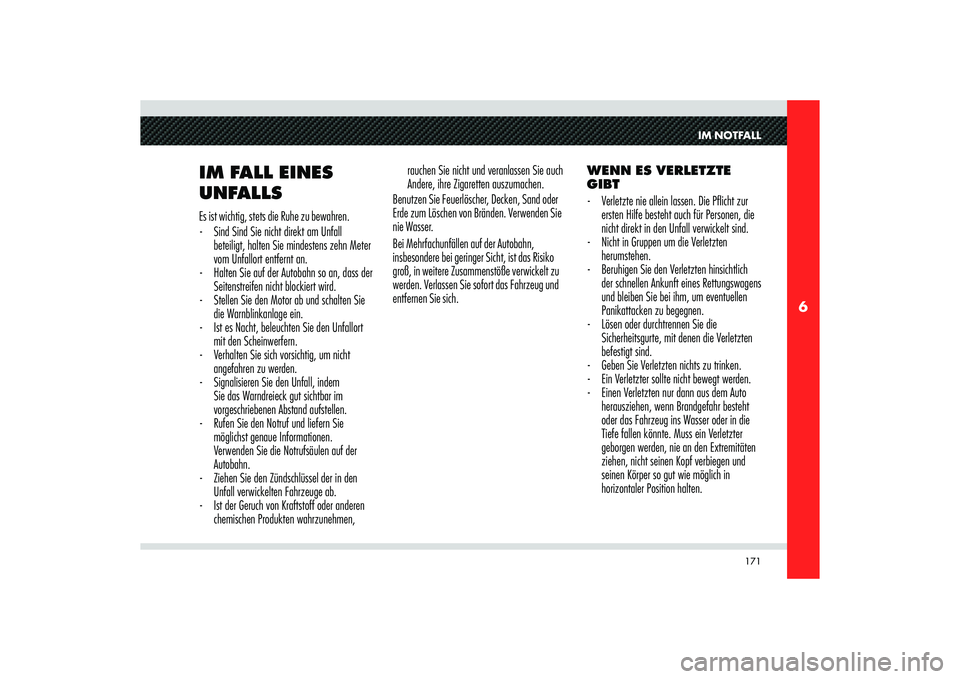

IM FALL EINES
UNFALLS Es ist wichtig, stets die Ruhe zu bewahren.
- Sind Sind Sie nicht direkt am Unfall
beteiligt, halten Sie mindestens zehn Meter
vom Unfallort entfernt an.
- Halten Sie auf der Autobahn so an, dass der
Seitenstreifen nicht blockiert wird.
- Stellen Sie den Motor ab und schalten Sie
die Warnblinkanlage ein.
- Ist es Nacht, beleuchten Sie den Unfallort
mit den Scheinwerfern.
- Verhalten Sie sich vorsichtig, um nicht
angefahren zu werden.
- Signalisieren Sie den Unfall, indem
Sie das Warndreieck gut sichtbar im
vorgeschriebenen Abstand aufstellen.
- Rufen Sie den Notruf und liefern Sie
möglichst genaue Informationen.
Verwenden Sie die Notrufsäulen auf der
Autobahn.
- Ziehen Sie den Zündschlüssel der in den
Unfall verwickelten Fahrzeuge ab.
- Ist der Geruch von Kraftstoff oder anderen
chemischen Produkten wahrzunehmen, rauchen Sie nicht und veranlassen Sie auch
Andere, ihre Zigaretten auszumachen.
Benutzen Sie Feuerlöscher, Decken, Sand oder
Erde zum Löschen von Bränden. Verwenden Sie
nie Wasser.
Bei Mehrfachunfällen auf der Autobahn,
insbesondere bei geringer Sicht, ist das Risiko
groß, in weitere Zusammenstöße verwickelt zu
werden. Verlassen Sie sofort das Fahrzeug und
entfernen Sie sich. WENN ES VERLETZTE
GIBT
- Verletzte nie allein lassen. Die P icht zur
ersten Hilfe besteht auch für Personen, die
nicht direkt in den Unfall verwickelt sind.
- Nicht in Gruppen um die Verletzten
herumstehen.
- Beruhigen Sie den Verletzten hinsichtlich
der schnellen Ankunft eines Rettungswagens
und bleiben Sie bei ihm, um eventuellen
Panikattacken zu begegnen.
- Lösen oder durchtrennen Sie die
Sicherheitsgurte, mit denen die Verletzten
befestigt sind.
- Geben Sie Verletzten nichts zu trinken.
- Ein Verletzter sollte nicht bewegt werden.
- Einen Verletzten nur dann aus dem Auto
herausziehen, wenn Brandgefahr besteht
oder das Fahrzeug ins Wasser oder in die
Tiefe fallen könnte. Muss ein Verletzter
geborgen werden, nie an den Extremitäten
ziehen, nicht seinen Kopf verbiegen und
seinen Körper so gut wie möglich in
horizontaler Position halten.

172
6
VERBANDSKASTEN
Er befindet sich im Gepäckraum und enthält
folgendes Material:
- sterile Gaze zum Abdecken und Reinigen
von Wunden
- Verbandmaterial in verschiedener Breite
- P aster in verschiedenen Größen
- ein P asterband
- eine Packung Watte
- ein Flakon mit Desinfektionsmittel
- ein Paket Papiertaschentücher
- eine Universalschere
- eine Pinzette
- zwei Arterienabbinder.
Gehört zum Lieferumfang von Fahrzeugen für
Zielmärkte mit dementsprechenden gesetzlichen
Vorschriften.
