2010 Alfa Romeo 8C Betriebsanleitung (in German)

47
3
INSTRUMENTE UND BEDIENUNGEN
Mit abgezogenem Schlüssel leuchtet (beim
Öffnen mindestens einer der Vordertüren)
der Display auf und zeigt ein paar Sekunden
lang das Logo Alfa Romeo, die Uhrzeit, die
Gesamtwegstrecke und die Außentemperatur an.Langes Drücken:
- Speichert die mit dem kurzen Impuls
bestätigten Änderungen und kehrt zur
Standardansicht zurück (oder zu der vor
dem Drücken der Taste MENÜ aktiven
Bildschirmseite).
TRIP
Kurzes Drücken:
- aktiviert nacheinander die Bildschirmseiten
A und B.
+/-
Kurzes Drücken:
- Auswahl der im Setup-Menü vorhandenen
Funktionen;
- Einstellung/Regulierung der im Setup-Menü
vorhandenen Funktionen. BEDIENTASTEN
MENÜ
Kurzes Drücken:
- bei stehendem Fahrzeug wird das
”vollständige” Setup-Menü aktiviert;
- bei fahrendem Fahrzeug wird das
”reduzierte” Setup-Menü aktiviert;
- Bestätigung der ausgewählten Funktion;
- Bestätigung der Einstellung/Änderung und
Rückkehr zu der Ansicht Hauptmenü (zum
gleichen Eintrag);
- sofern angezeigt, führt die Bildschirmseite
TRIP zurück zur Hauptansicht.

48
3

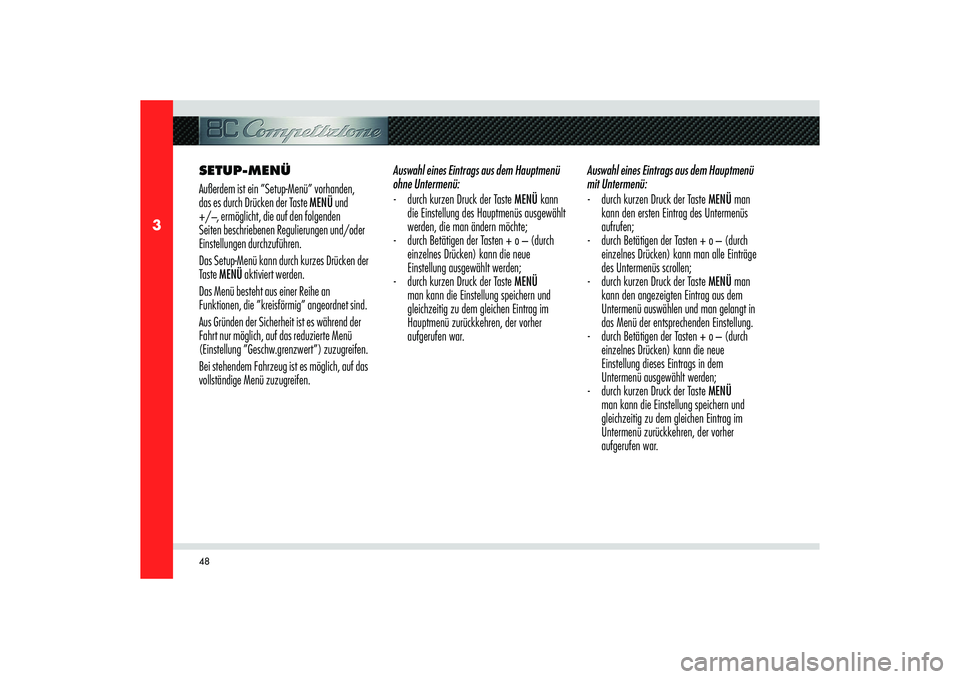

Auswahl eines Eintrags aus dem Hauptmenü
mit Untermenü:
- durch kurzen Druck der Taste MENÜ man
kann den ersten Eintrag des Untermenüs
aufrufen;
- durch Betätigen der Tasten + o – (durch
einzelnes Drücken) kann man alle Einträge
des Untermenüs scrollen;
- durch kurzen Druck der Taste MENÜ man
kann den angezeigten Eintrag aus dem
Untermenü auswählen und man gelangt in
das Menü der entsprechenden Einstellung.
- durch Betätigen der Tasten + o – (durch
einzelnes Drücken) kann die neue
Einstellung dieses Eintrags in dem
Untermenü ausgewählt werden;
- durch kurzen Druck der Taste MENÜ
man kann die Einstellung speichern und
gleichzeitig zu dem gleichen Eintrag im
Untermenü zurückkehren, der vorher
aufgerufen war. SETUP-MENÜ
Außerdem ist ein ”Setup-Menü” vorhanden,
das es durch Drücken der Taste MENÜ und
+/
–, ermöglicht, die auf den folgenden
Seiten beschriebenen Regulierungen und/oder
Einstellungen durchzuführen.
Das Setup-Menü kann durch kurzes Drücken der
Taste MENÜ aktiviert werden.
Das Menü besteht aus einer Reihe an
Funktionen, die ”kreisförmig” angeordnet sind.
Aus Gründen der Sicherheit ist es während der
Fahrt nur möglich, auf das reduzierte Menü
(Einstellung ”Geschw.grenzwert”) zuzugreifen.
Bei stehendem Fahrzeug ist es möglich, auf das
vollständige Menü zuzugreifen.Auswahl eines Eintrags aus dem Hauptmenü
ohne Untermenü:
- durch kurzen Druck der Taste MENÜ kann
die Einstellung des Hauptmenüs ausgewählt
werden, die man ändern möchte;
- durch Betätigen der Tasten + o – (durch
einzelnes Drücken) kann die neue
Einstellung ausgewählt werden;
- durch kurzen Druck der Taste MENÜ
man kann die Einstellung speichern und
gleichzeitig zu dem gleichen Eintrag im
Hauptmenü zurückkehren, der vorher
aufgerufen war.

49
3
INSTRUMENTE UND BEDIENUNGEN
+
+–
–
Helligkeits-reg.Geschw. Lim. Lichtsensor Reset Trip B
Uhr
Modus 12/24 Datum Heckklappe Fahrertür Türblock. Einheiten Sprache WarntöneService GurtwarntoneBeenden
Tagfahrlicht
+–
+–+–
+
–
+
–
+
–
+
–
+
–
+
–
+
–
+
–
+
–
+
–
+
–
+
–

50
3
Regulierung der Beleuchtung (Regulierung
der Helligkeit)
Diese Funktion ermöglicht es, die Intensität der
Helligkeit der Instrumententafel (auf 8 Stufen)
zu regulieren.
Zur Regulierung wie folgt verfahren:
- Die Taste MENÜ kurz drücken Der Display
zeigt das vorher eingestellte Niveau an;
- Die Taste + o – drücken um die
Regulierung durchzuführen;
- Die Taste MENÜ kurz drücken, um zur
Ansicht Menü zurückzukehren, oder lang
drücken, um zur Standard-Bildschirmseite
zurückzukehren.Geschwindigkeitsgrenzwert (Geschw.
Grenzwert)
Diese Funktion ermöglicht es, den Geschwindi
gkeitsgrenzwert des Fahrzeugs (km/h) (oder
mph) einzustellen. Bei Überschreiten dieses
Wertes wird der Fahrer durch ein akustisches
und visuelles Signal und durch eine Meldung auf
dem Display (siehe Kapitel ”Kontrollleuchten und
Nachrichten”) gewarnt.
Um den Geschwindigkeitsgrenzwert einzustellen,
ist in folgender Weise zu verfahren:
- Die Taste MENÜ kurz drücken Der Display
zeigt der Schriftzug OFF ;
- Die Taste + drücken: Der Display zeigt der
Schriftzug ON;
- Die Taste MENÜ kurz drücken, dann durch
Drücken der Tasten +/– die gewünschte
Geschwindigkeit einstellen (während der
Einstellung blinkt der Wert).
- Die Taste MENÜ kurz drücken um zur
Ansicht Menü zurückzukehren, oder
mit einem langen Tastendruck, um zur
Standard-Bildschirmseite zurückzukehren.
HINWEIS: Die Einstellung ist möglich zwischen
30 und 250 km/h (oder zwischen 20 und
150 mph) je nach der vorher eingestellten
Maßeinheit (siehe den im Folgenden
beschriebenen Abschnitt ”Maßeinheit”). Jeder
Druck auf die Taste +/– erhöht/verringert
den Wert um 5 Einheiten. Wird die Taste
+/– gedrückt gehalten, erfolgt die schnelle
automatische Erhöhung/Reduzierung. Wenn
Sie sich in der Nähe des gewünschten Wertes
befinden, sollten Sie die Einstellung durch jeweils
kurzes Drücken der Taste abschließen.Um die Einstellung zu annullieren:
- Die Taste MENÜ kurz drücken: Der Display
zeigt der Schriftzug ON;
- Die Taste drücken –: Der Display zeigt der
Schriftzug OFF;
- Die Taste MENÜ kurz drücken, um zur
Ansicht Menü zurückzukehren, oder
mit einem langen Tastendruck, um zur
Standard-Bildschirmseite zurückzukehren.

51
3
INSTRUMENTE UND BEDIENUNGEN
Regulierung Sensibilität Dämmerungssensor
(Automat. Abblendlicht)
Diese Funktion ermöglicht es, die Sensibilität
des Dämmerungssensors (auf 3 Stufen) zu
regulieren.
Zur Regulierung wie folgt verfahren:
- Die Taste MENÜ kurz drücken: Der
Display zeigt das vorher eingestellte
Sensibilitätsniveau;
- Die Taste + o – drücken, um die
Regulierung durchzuführen;
- Die Taste MENÜ kurz drücken, um zur
Ansicht Menü zurückzukehren, oder
mit einem langen Tastendruck, um zur
Standard-Bildschirmseite zurückzukehren.Modus Nullstellung
Trip B (Rückstellung Trip B)
Diese Funktion ermöglicht es, die Modalität
Nullstellung (automatisch oder manuell) des Trip
B auszuwählen.
Für weitere Informationen wird auf den Abschnitt
”Taste Trip” verwiesen.Uhreinstellung (Uhr)
Diese Funktion ermöglicht es, die Uhrzeit
einzustellen.
Um die Uhrzeit einzustellen, ist in folgender
Weise zu verfahren:
- Die Taste MENÜ kurz drücken: Der Display
zeigt die ”Stunden” an;
- Die Taste + oder – drücken, um die
Regulierung durchzuführen;
- Die Taste MENÜ kurz drücken: der Display
zeigt die ”Minuten” an;
- Die Taste + o – drücken, um die
Regulierung durchzuführen;
HINWEIS: Jeder Druck auf die Taste +/–
erhöht/reduziert den Wert um 1 Einheit. Wird
die Taste +/– gedrückt gehalten, erfolgt die
schnelle automatische Erhöhung/Reduzierung.
Wenn Sie sich in der Nähe des gewünschten
Wertes befinden, sollten Sie die Einstellung durch
jeweils kurzes Drücken der Taste abschließen.- Die Taste MENÜ kurz drücken, um zur
Ansicht Menü zurückzukehren, oder
mit einem langen Tastendruck, um zur
Standard-Bildschirmseite zurückzukehren

52
3
Modus Uhrzeit (Modus 12/24)
Diese Funktion ermöglicht es, die Uhrzeit in der
Modalität 12h oder aber 24h anzuzeigen.
Zur Einstellung ist in folgender Weise zu
verfahren:
- Die Taste MENÜ kurz drücken: Der Display
zeigt 12h oder 24h (je nach vorheriger
Einstellung) an;
- Die Taste + o – drücken, um die Auswahl
zu treffen;
- Die Taste MENÜ kurz drücken, um zur
Ansicht Menü zurückzukehren, oder sie lang
drücken, um zur Standard-Bildschirmseite
zurückzukehrenDatumseinstellung (Datum)
Diese Funktion ermöglicht es, das Datum
einzustellen (Jahr - Monat - Tag).
Zur Einstellung ist in folgender Weise zu
verfahren:
- Die Taste MENÜ kurz drücken: Auf dem
Display blinkt das ”Jahr”;
- Die Taste + o – drücken, um die
Regulierung durchzuführen;
- Die Taste MENÜ kurz drücken: Auf dem
Display blinkt der ”Monat”;
- Die Taste + o – drücken, um die
Regulierung durchzuführen;
- Die Taste MENÜ kurz drücken: Auf dem
Display blinkt der ”Tag”;
- Die Taste + o – drücken, um die
Regulierung durchzuführen;
HINWEIS: Jeder Druck auf die Taste +/–
erhöht/reduziert den Wert um 1 Einheit. Wird
die Taste gedrückt gehalten, +/–erfolgt die
schnelle automatische Erhöhung/Reduzierung.
Wenn Sie sich in der Nähe des gewünschten
Wertes befinden, sollten Sie die Einstellung durch
jeweils kurzes Drücken der Taste abschließen.- Die Taste MENÜ kurz drücken, um zur
Ansicht Menü zurückzukehren, oder
mit einem langen Tastendruck, um zur
Standard-Bildschirmseite zurückzukehren.

53
3
INSTRUMENTE UND BEDIENUNGEN
Entriegelung Kofferraumdeckel unabhängig
vom Öffnen der Türen (Kofferraum unabh.)
Diese Funktion ermöglicht es, das Schloss
des Kofferraumdeckels von dem der Türen
unabhängig zu gestalten.
Wenn diese Funktion aktiviert ist, entriegelt
sich das Schloss des Kofferraumdeckels durch
Drücken der Taste
auf dem elektronischen
Schlüssel (siehe Abschnitt ”Kofferraumdeckel”
im vierten Kapitel).
Um das Schloss des Kofferraumdeckels
unabhängig (ON) von dem Schloss der Türen zu
gestalten oder es mit ihm zu verbinden (OFF),
ist in folgender Weise zu verfahren:
- Die Taste MENÜ kurz drücken: Der Display
zeigt der Schriftzug ON oder OFF (je nach
vorheriger Einstellung);
- Die Taste + oder – drücken, um die
Auswahl zu treffen;
- Die Taste MENÜ kurz drücken, um zur
Ansicht Menü zurückzukehren, oder
mit einem langen Tastendruck, um zur
Standard-Bildschirmseite zurückzukehren.Entriegelung des Schlosses Fahrertür (Entrieg.
Tür. Fahrer)
Diese Funktion ermöglicht es, durch Drücken der
Taste
auf dem elektronischen Schlüssel nur
das Schloss der Fahrertür zu entriegeln.
Ist die Funktion aktiviert (ON), ist es trotzdem
möglich, die Schlösser der anderen Türen zu
entriegeln, indem die Taste Entriegelung Türen
auf der Mittelkonsole gedrückt wird.
Zur Aktivierung/Deaktivierung (ON/OFF ) der
Funktion, ist in folgender Weise zu verfahren:
- Die Taste MENÜ kurz drücken: Der Display
zeigt der Schriftzug ON oder OFF (je nach
vorheriger Einstellung);
- Die Taste + o – drücken, um die
Regulierung durchzuführen;
- Die Taste MENÜ kurz drücken, um zur
Ansicht Menü zurückzukehren, oder
mit einem langen Tastendruck, um zur
Standard-Bildschirmseite zurückzukehren.Automatische Zentralverriegelung während
der Fahrt (Verrieg. Türen)
Sofern diese Funktion aktiviert ist
(ON, ermöglicht sie) die automatische
Verriegelung der Türen beim Überschreiten einer
Geschwindigkeit von 20 km/h.
Zur Aktivierung/Deaktivierung (ON/OFF) der
Funktion, ist in folgender Weise zu verfahren:
- Die Taste MENÜ kurz Drücken: Der Display
zeigt der Schriftzug ON oder OFF (je nach
vorheriger Einstellung);
- Die Taste + o – um die Auswahl zu treffen;
- Die Taste MENÜ kurz drücken, um zur
Ansicht Menü zurückzukehren, oder
mit einem langen Tastendruck, um zur
Standard-Bildschirmseite zurückzukehren.
Das Einschalten der Kontrollleuchte auf der
Taste
zeigt an, dass der Automatismus beim
Überschreiten einer Geschwindigkeit von 20
km/h aktiviert wurde.

54
3

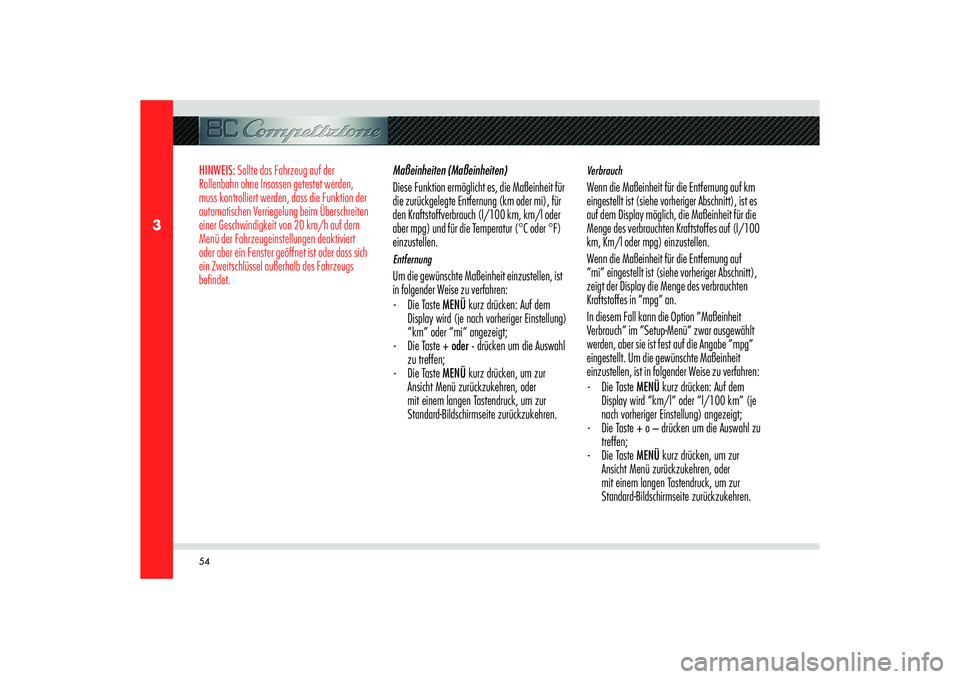

HINWEIS: Sollte das Fahrzeug auf der
Rollenbahn ohne Insassen getestet werden,
muss kontrolliert werden, dass die Funktion der
automatischen Verriegelung beim Überschreiten
einer Geschwindigkeit von 20 km/h auf dem
Menü der Fahrzeugeinstellungen deaktiviert
oder aber ein Fenster geöffnet ist oder dass sich
ein Zweitschlüssel außerhalb des Fahrzeugs
befindet.
Maßeinheiten (Maßeinheiten)
Diese Funktion ermöglicht es, die Maßeinheit für
die zurückgelegte Entfernung (km oder mi), für
den Kraftstoffverbrauch (l/100 km, km/l oder
aber mpg) und für die Temperatur (°C oder °F)
einzustellen.EntfernungUm die gewünschte Maßeinheit einzustellen, ist
in folgender Weise zu verfahren:
- Die Taste MENÜ kurz drücken: Auf dem
Display wird (je nach vorheriger Einstellung)
”km” oder ”mi” angezeigt;
- Die Taste + oder - drücken um die Auswahl
zu treffen;
- Die Taste MENÜ kurz drücken, um zur
Ansicht Menü zurückzukehren, oder
mit einem langen Tastendruck, um zur
Standard-Bildschirmseite zurückzukehren.
VerbrauchWenn die Maßeinheit für die Entfernung auf km
eingestellt ist (siehe vorheriger Abschnitt), ist es
auf dem Display möglich, die Maßeinheit für die
Menge des verbrauchten Kraftstoffes auf (l/100
km, Km/l oder mpg) einzustellen.
Wenn die Maßeinheit für die Entfernung auf
”mi” eingestellt ist (siehe vorheriger Abschnitt),
zeigt der Display die Menge des verbrauchten
Kraftstoffes in ”mpg” an.
In diesem Fall kann die Option ”Maßeinheit
Verbrauch” im ”Setup-Menü” zwar ausgewählt
werden, aber sie ist fest auf die Angabe ”mpg”
eingestellt. Um die gewünschte Maßeinheit
einzustellen, ist in folgender Weise zu verfahren:
- Die Taste MENÜ kurz drücken: Auf dem
Display wird ”km/l” oder ”l/100 km” (je
nach vorheriger Einstellung) angezeigt;
- Die Taste + o – drücken um die Auswahl zu
treffen;
- Die Taste MENÜ kurz drücken, um zur
Ansicht Menü zurückzukehren, oder
mit einem langen Tastendruck, um zur
Standard-Bildschirmseite zurückzukehren.
