2010 Alfa Romeo 8C Betriebsanleitung (in German)

87
4
STOPACC
MAR
A
VOR DEM LOSFAHREN

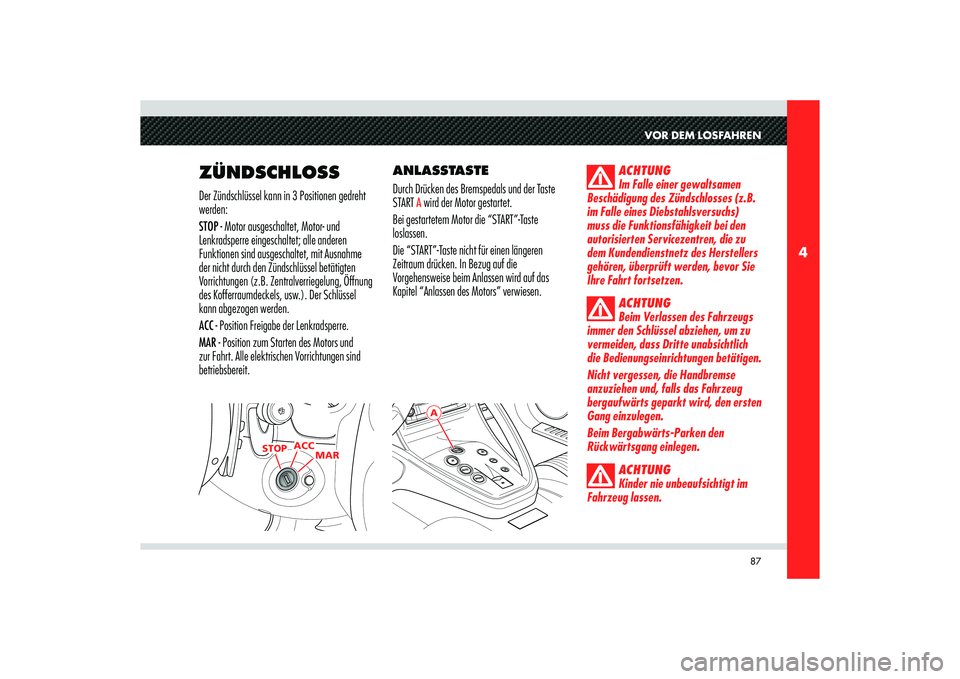

ZÜNDSCHLOSSDer Zündschlüssel kann in 3 Positionen gedreht
werden:
STOP - Motor ausgeschaltet, Motor- und
Lenkradsperre eingeschaltet; alle anderen
Funktionen sind ausgeschaltet, mit Ausnahme
der nicht durch den Zündschlüssel betätigten
Vorrichtungen (z.B. Zentralverriegelung, Öffnung
des Kofferraumdeckels, usw.). Der Schlüssel
kann abgezogen werden.
ACC - Position Freigabe der Lenkradsperre.
MAR - Position zum Starten des Motors und
zur Fahrt. Alle elektrischen Vorrichtungen sind
betriebsbereit.ANLASSTASTE
Durch Drücken des Bremspedals und der Taste
START
A wird der Motor gestartet.
Bei gestartetem Motor die “START”-Taste
loslassen.
Die “START”-Taste nicht für einen längeren
Zeitraum drücken. In Bezug auf die
Vorgehensweise beim Anlassen wird auf das
Kapitel “Anlassen des Motors” verwiesen.
ACHTUNG
Im Falle einer gewaltsamen
Beschädigung des Zündschlosses (z.B.
im Falle eines Diebstahlsversuchs)
muss die Funktionsfähigkeit bei den
autorisierten Servicezentren, die zu
dem Kundendienstnetz des Herstellers
gehören, überprüft werden, bevor Sie
Ihre Fahrt fortsetzen.
ACHTUNG
Beim Verlassen des Fahrzeugs
immer den Schlüssel abziehen, um zu
vermeiden, dass Dritte unabsichtlich
die Bedienungseinrichtungen betätigen.
Nicht vergessen, die Handbremse
anzuziehen und, falls das Fahrzeug
bergaufwärts geparkt wird, den ersten
Gang einzulegen.
Beim Bergabwärts-Parken den
Rückwärtsgang einlegen.
ACHTUNG
Kinder nie unbeaufsichtigt im
Fahrzeug lassen.

88
4
A

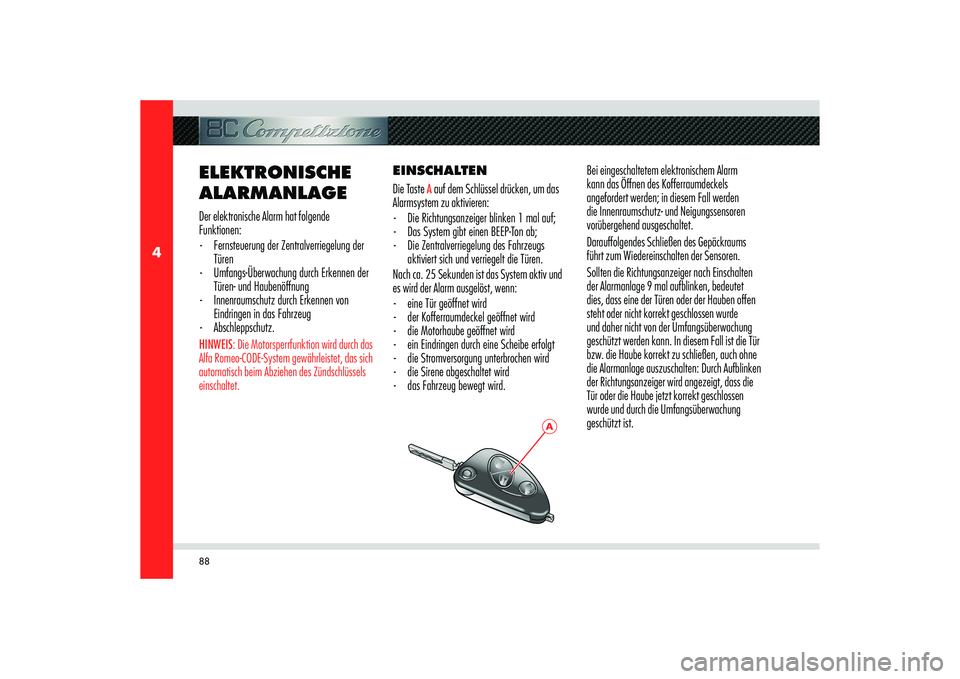

ELEKTRONISCHE
ALARMANLAGEDer elektronische Alarm hat folgende
Funktionen:
- Fernsteuerung der Zentralverriegelung der
Türen
- Umfangs-Überwachung durch Erkennen der
Türen- und Haubenöffnung
- Innenraumschutz durch Erkennen von
Eindringen in das Fahrzeug
- Abschleppschutz.HINWEIS: Die Motorsperrfunktion wird durch das
Alfa Romeo-CODE-System gewährleistet, das sich
automatisch beim Abziehen des Zündschlüssels
einschaltet.
EINSCHALTEN
Die Taste
A auf dem Schlüssel drücken, um das
Alarmsystem zu aktivieren:
- Die Richtungsanzeiger blinken 1 mal auf;
- Das System gibt einen BEEP-Ton ab;
- Die Zentralverriegelung des Fahrzeugs
aktiviert sich und verriegelt die Türen.
Nach ca. 25 Sekunden ist das System aktiv und
es wird der Alarm ausgelöst, wenn:
- eine Tür geöffnet wird
- der Kofferraumdeckel geöffnet wird
- die Motorhaube geöffnet wird
- ein Eindringen durch eine Scheibe erfolgt
- die Stromversorgung unterbrochen wird
- die Sirene abgeschaltet wird
- das Fahrzeug bewegt wird.Bei eingeschaltetem elektronischem Alarm
kann das Öffnen des Kofferraumdeckels
angefordert werden; in diesem Fall werden
die Innenraumschutz- und Neigungssensoren
vorübergehend ausgeschaltet.
Darauffolgendes Schließen des Gepäckraums
führt zum Wiedereinschalten der Sensoren.
Sollten die Richtungsanzeiger nach Einschalten
der Alarmanlage 9 mal aufblinken, bedeutet
dies, dass eine der Türen oder der Hauben offen
steht oder nicht korrekt geschlossen wurde
und daher nicht von der Umfangsüberwachung
geschützt werden kann. In diesem Fall ist die Tür
bzw. die Haube korrekt zu schließen, auch ohne
die Alarmanlage auszuschalten: Durch Aufblinken
der Richtungsanzeiger wird angezeigt, dass die
Tür oder die Haube jetzt korrekt geschlossen
wurde und durch die Umfangsüberwachung
geschützt ist.

89
4
B
VOR DEM LOSFAHREN

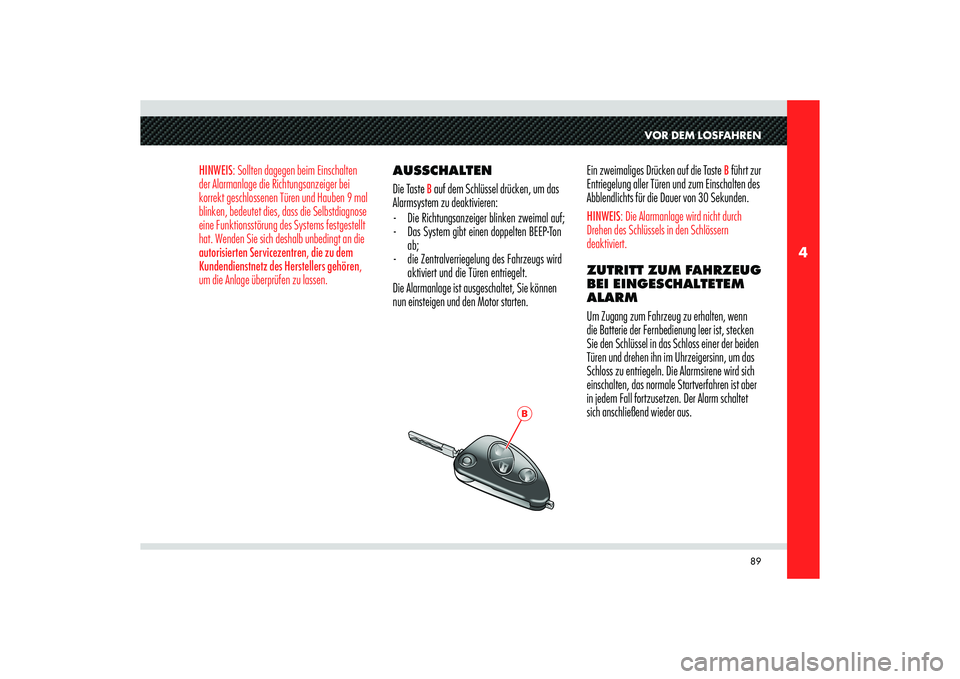

HINWEIS: Sollten dagegen beim Einschalten
der Alarmanlage die Richtungsanzeiger bei
korrekt geschlossenen Türen und Hauben 9 mal
blinken, bedeutet dies, dass die Selbstdiagnose
eine Funktionsstörung des Systems festgestellt
hat. Wenden Sie sich deshalb unbedingt an die
autorisierten Servicezentren, die zu dem
Kundendienstnetz des Herstellers gehören,
um die Anlage überprüfen zu lassen.
AUSSCHALTEN
Die Taste
B auf dem Schlüssel drücken, um das
Alarmsystem zu deaktivieren:
- Die Richtungsanzeiger blinken zweimal auf;
- Das System gibt einen doppelten BEEP-Ton
ab;
- die Zentralverriegelung des Fahrzeugs wird
aktiviert und die Türen entriegelt.
Die Alarmanlage ist ausgeschaltet, Sie können
nun einsteigen und den Motor starten.Ein zweimaliges Drücken auf die Taste
B führt zur
Entriegelung aller Türen und zum Einschalten des
Abblendlichts für die Dauer von 30 Sekunden.
HINWEIS: Die Alarmanlage wird nicht durch
Drehen des Schlüssels in den Schlössern
deaktiviert.ZUTRITT ZUM FAHRZEUG
BEI EINGESCHALTETEM
ALARM
Um Zugang zum Fahrzeug zu erhalten, wenn
die Batterie der Fernbedienung leer ist, stecken
Sie den Schlüssel in das Schloss einer der beiden
Türen und drehen ihn im Uhrzeigersinn, um das
Schloss zu entriegeln. Die Alarmsirene wird sich
einschalten, das normale Startverfahren ist aber
in jedem Fall fortzusetzen. Der Alarm schaltet
sich anschließend wieder aus.

90
4
D
C

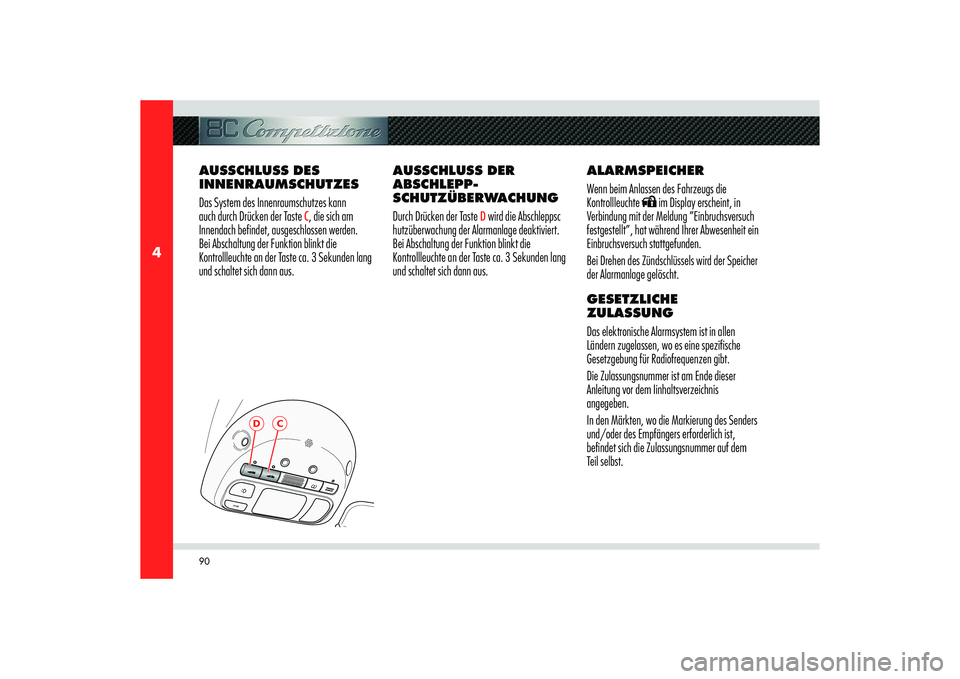

AUSSCHLUSS DES
INNENRAUMSCHUTZES
Das System des Innenraumschutzes kann
auch durch Drücken der Taste
C, die sich am
Innendach befindet, ausgeschlossen werden.
Bei Abschaltung der Funktion blinkt die
Kontrollleuchte an der Taste ca. 3 Sekunden lang
und schaltet sich dann aus.AUSSCHLUSS DER
ABSCHLEPP-
SCHUTZÜBERWACHUNG
Durch Drücken der Taste
D wird die Abschleppsc
hutzüberwachung der Alarmanlage deaktiviert.
Bei Abschaltung der Funktion blinkt die
Kontrollleuchte an der Taste ca. 3 Sekunden lang
und schaltet sich dann aus.ALARMSPEICHER
Wenn beim Anlassen des Fahrzeugs die
Kontrollleuchte
im Display erscheint, in
Verbindung mit der Meldung ”Einbruchsversuch
festgestellt”, hat während Ihrer Abwesenheit ein
Einbruchsversuch stattgefunden.
Bei Drehen des Zündschlüssels wird der Speicher
der Alarmanlage gelöscht.
GESETZLICHE
ZULASSUNG
Das elektronische Alarmsystem ist in allen
Ländern zugelassen, wo es eine spezifische
Gesetzgebung für Radiofrequenzen gibt.
Die Zulassungsnummer ist am Ende dieser
Anleitung vor dem Iinhaltsverzeichnis
angegeben.
In den Märkten, wo die Markierung des Senders
und/oder des Empfängers erforderlich ist,
befindet sich die Zulassungsnummer auf dem
Teil selbst.

91
4
E
GF
H
VOR DEM LOSFAHREN
ANFORDERUNG NEUER
FUNKSTEUERUNGEN
Wenden Sie sich zum Kauf neuer Schlüssel
mit Funkfernbedienung ausschließlich an die
autorisierten Servicezentren, die zu dem
Kundendienstnetz des Herstellers gehören
und bringen Sie Folgendes mit:
- alle Schlüssel mit Funkfernbedienung, die
sich in Ihrem Besitz be nden
- die CODE CARD des Alfa Romeo CODE-
Systems
- die CODE CARD des elektronischen Alarms
- Ihren Personalausweis
- die Eigentumsunterlagen des Fahrzeugs. HINWEIS: Die während der neuen
Codespeicherung nicht vorgelegten
Funkfernbedienungen werden automatisch
gelöscht, damit gewährleistet ist, dass das
Ausschalten des elektronischen Alarmsystems
mit eventuell verlorengegangenen oder
gestohlenen Funkfernbedienungen nicht mehr
möglich ist.
AUSTAUSCH DER
BATTERIEN DER
FUNKFERNBEDIENUNG
Wird bei Betätigung einer der drei
Schlüsseltasten die jeweilige Funktion nicht
aktiviert, die Batterie der Funkfernbedienung
austauschen. Zuvor ist jedoch die
Funktionsfähigkeit der Alarmanlagenfunktionen
mit der anderen Funkfernbedienung zu prüfen.
Zum Austausch der Batterien der
Funkfernbedienung:
- den Schlüsseleinsatz herausziehen, dazu
die Taste
E drücken

- die Schraube
F abschrauben
- die Batteriehalterung
G herausziehen

- die Batterie
H aus dem Haltering
herausnehmen
- eine neue Batterie gleichen Typs einsetzen,
auf die Polarität achten
- die Batteriehalterung
G in die
Fernbedienung einsetzen und sie durch
Eindrehen der Schraube F befestigen.

92
4
A
B
A
B

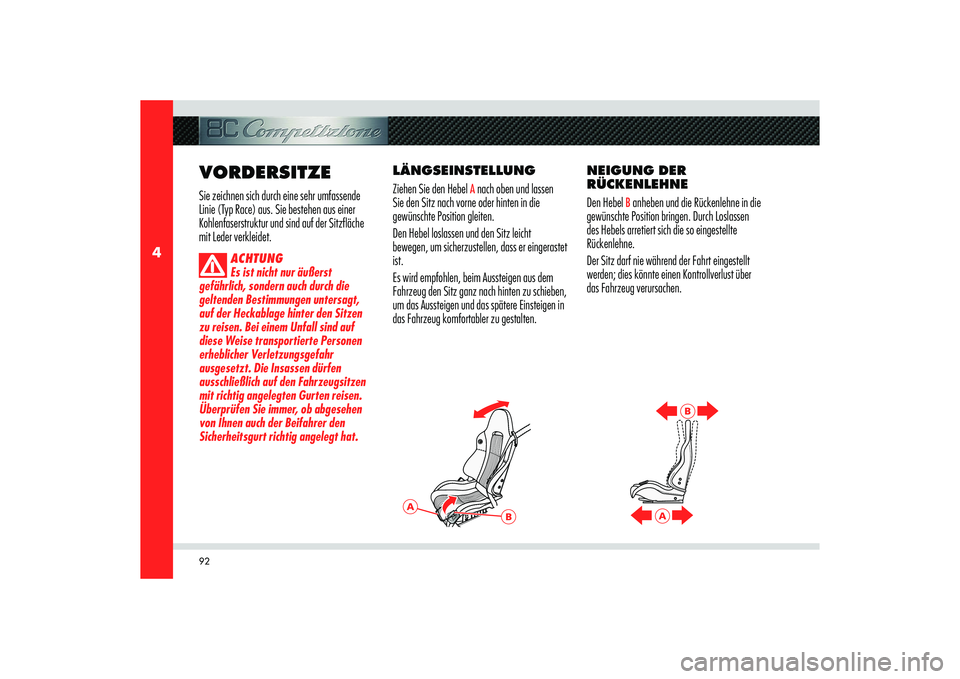

VORDERSITZESie zeichnen sich durch eine sehr umfassende
Linie (Typ Race) aus. Sie bestehen aus einer
Kohlenfaserstruktur und sind auf der Sitzfläche
mit Leder verkleidet.
ACHTUNG
Es ist nicht nur äußerst
gefährlich, sondern auch durch die
geltenden Bestimmungen untersagt,
auf der Heckablage hinter den Sitzen
zu reisen. Bei einem Unfall sind auf
diese Weise transportierte Personen
erheblicher Verletzungsgefahr
ausgesetzt. Die Insassen dürfen
ausschließlich auf den Fahrzeugsitzen
mit richtig angelegten Gurten reisen.
Überprüfen Sie immer, ob abgesehen
von Ihnen auch der Beifahrer den
Sicherheitsgurt richtig angelegt hat.
LÄNGSEINSTELLUNG
Ziehen Sie den Hebel
A nach oben
und lassen
Sie den Sitz nach vorne oder hinten in die
gewünschte Position gleiten.
Den Hebel loslassen und den Sitz leicht
bewegen, um sicherzustellen, dass er eingerastet
ist.
Es wird empfohlen, beim Aussteigen aus dem
Fahrzeug den Sitz ganz nach hinten zu schieben,
um das Aussteigen und das spätere Einsteigen in
das Fahrzeug komfortabler zu gestalten.NEIGUNG DER
RÜCKENLEHNE
Den Hebel
B anheben und die Rückenlehne in die
gewünschte Position bringen. Durch Loslassen
des Hebels arretiert sich die so eingestellte
Rückenlehne.
Der Sitz darf nie während der Fahrt eingestellt
werden; dies könnte einen Kontrollverlust über
das Fahrzeug verursachen.

93
4
D
C
A
VOR DEM LOSFAHREN

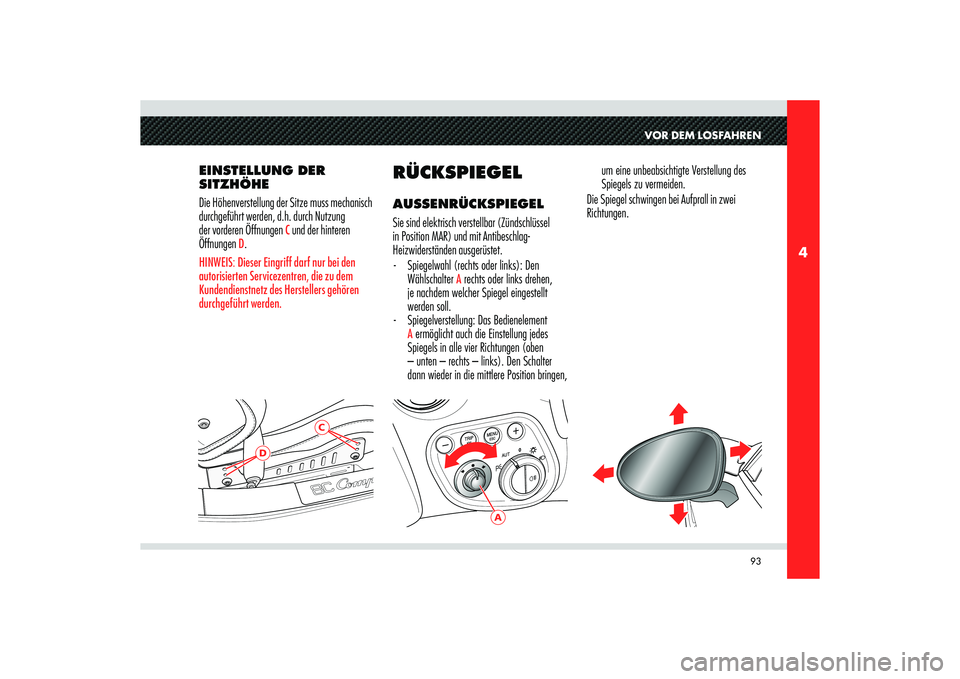

EINSTELLUNG DER
SITZHÖHE
Die Höhenverstellung der Sitze muss mechanisch
durchgeführt werden, d.h. durch Nutzung
der vorderen Öffnungen
C und der hinteren
Öffnungen
D.
HINWEIS: Dieser Eingriff darf nur bei den
autorisierten Servicezentren, die zu dem
Kundendienstnetz des Herstellers gehören
durchgeführt werden.
RÜCKSPIEGELAUSSENRÜCKSPIEGEL
Sie sind elektrisch verstellbar (Zündschlüssel
in Position MAR) und mit Antibeschlag-
Heizwiderständen ausgerüstet.
- Spiegelwahl (rechts oder links): Den
Wählschalter
A rechts oder links drehen,
je nachdem welcher Spiegel eingestellt
werden soll.
- Spiegelverstellung: Das Bedienelement
A ermöglicht auch die Einstellung jedes
Spiegels in alle vier Richtungen (oben
– unten – rechts – links). Den Schalter
dann wieder in die mittlere Position bringen, um eine unbeabsichtigte Verstellung des
Spiegels zu vermeiden.
Die Spiegel schwingen bei Aufprall in zwei
Richtungen.

94
4
B
A
2
1
21

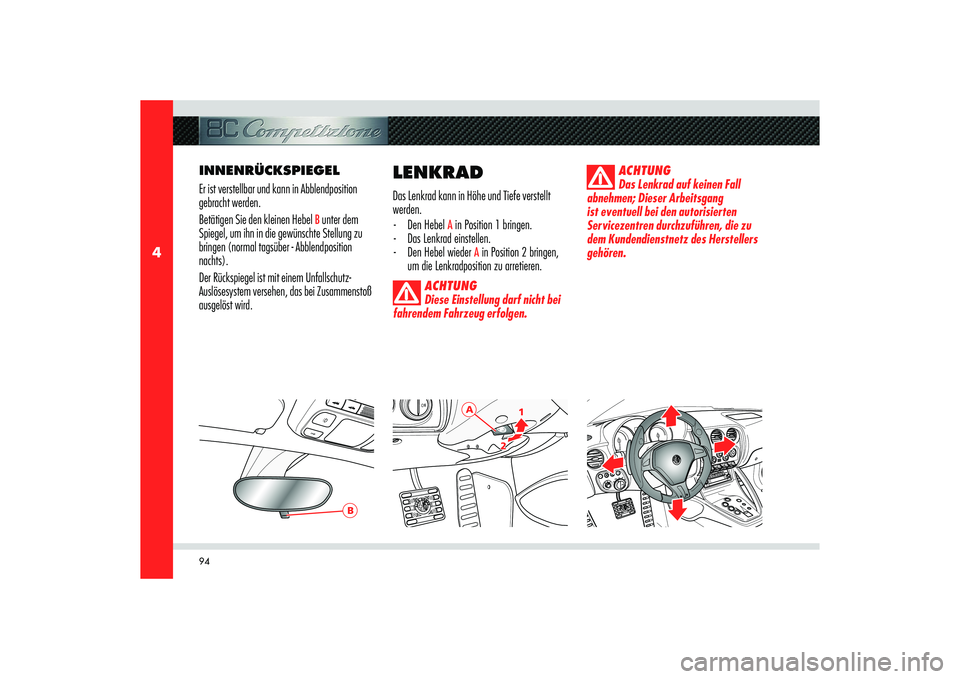

INNENRÜCKSPIEGEL
Er ist verstellbar und kann in Abblendposition
gebracht werden.
Betätigen Sie den kleinen Hebel
B unter dem
Spiegel, um ihn in die gewünschte Stellung zu
bringen (normal tagsüber - Abblendposition
nachts).
Der Rückspiegel ist mit einem Unfallschutz-
Auslösesystem versehen, das bei Zusammenstoß
ausgelöst wird.
LENKRADDas Lenkrad kann in Höhe und Tiefe verstellt
werden.
- Den Hebel
A in Position 1 bringen.
- Das Lenkrad einstellen.
- Den Hebel wieder
A in Position 2 bringen,
um die Lenkradposition zu arretieren.
ACHTUNG
Diese Einstellung darf nicht bei
fahrendem Fahrzeug erfolgen.ACHTUNG
Das Lenkrad auf keinen Fall
abnehmen; Dieser Arbeitsgang
ist eventuell bei den autorisierten
Servicezentren durchzuführen, die zu
dem Kundendienstnetz des Herstellers
gehören.
