2010 Alfa Romeo 8C Betriebsanleitung (in German)

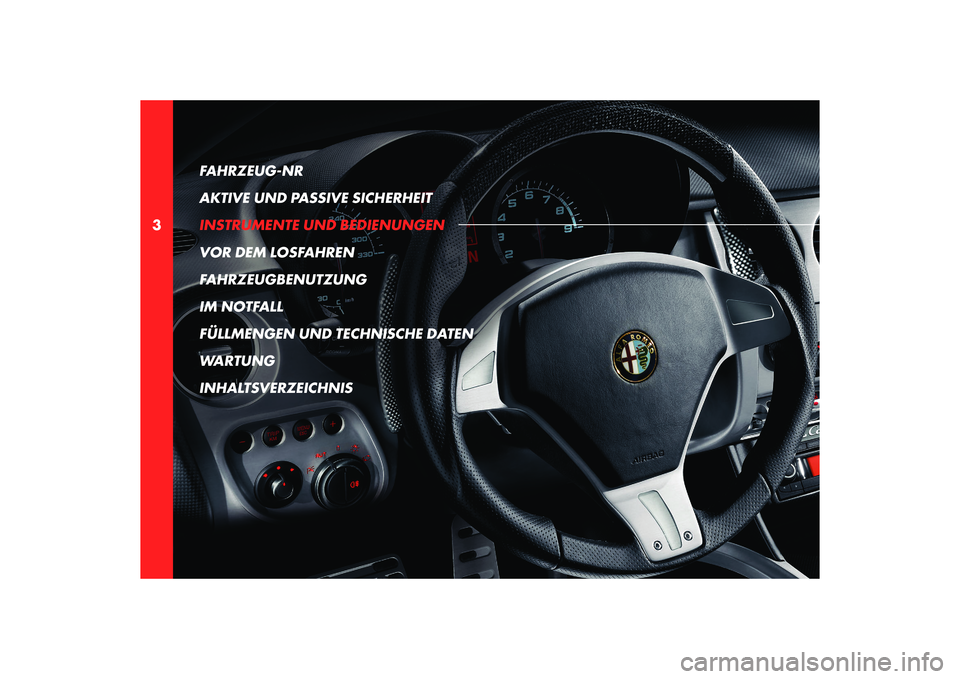

2

3FAHRZEUG-NR
AKTIVE UND PASSIVE SICHERHEIT
INSTRUMENTE UND BEDIENUNGEN
VOR DEM LOSFAHREN
FAHRZEUGBENUTZUNG
IM NOTFALL
FÜLLMENGEN UND TECHNISCHE DATEN
WARTUNG
INHALTSVERZEICHNIS

3
INSTRUMENTE UND BEDIENUNGEN
Armaturenbrett .................................................................................................................... 42
Instrumententafel ................................................................................................................ 45
Wieder kon gurierbarer Multifunktions-Display ........................................................................ 46
Kontrollleuchten und Nachrichten ............................................................................................ 60
Instrumente und Anzeiger ..................................................................................................... 66
Bedienungen ...................................................................................................................... 68Innenausstattung ....................................................................................................................................... 72

42
3

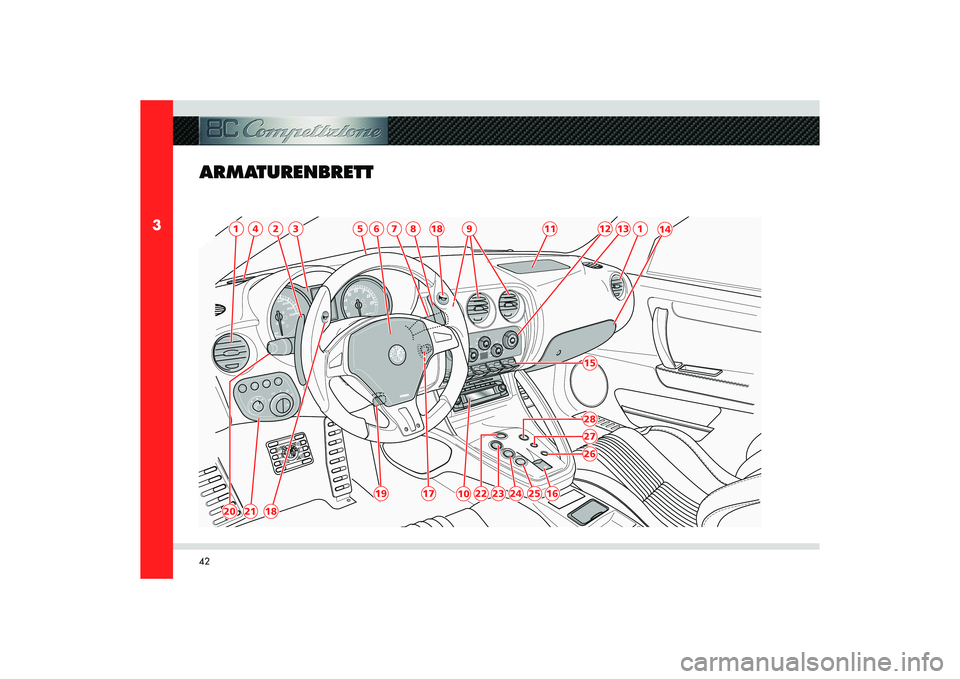

ARMATURENBRETT
120
21
18
19
22
23
24
25
16
26272815
17
4
2
6
7
8
18
9
11
1
12
13
14
5
3
10

43
3
A
B
C
D
E
INSTRUMENTE UND BEDIENUNGEN
1) Seitliche Luftaustrittsdüsen der
Klimaanlage2) Schaltwippe zum Einlegen des niedrigeren
Ganges DOWN3) Instrumententafel4) Obere Luftaustrittsdüse der Klimaanlage5)
Sonneneinstrahlungssensor
6)
Airbag Fahrerseite
7)
Bedienungshebel für Scheibenwischer/-
waschanlage/Scheinwerferwaschanlage
8)
Schalthebel zum Einlegen des höheren
Ganges UP
9)
Zentrale Belüftungsdüsen Klimaanlage
10)
Radio/Navigator
11)
Beifahrer-Airbag
12)
Bedienung der Klimaanlage
13)
Belüftungsdüsen für Türfenster
14)
Handschuhfach
15)
Zentrale Bedienungen Armaturenbrett
16)
Hebel Einschalten/Ausschalten elektrische
Parkbremse
17)
Zündschlüssel/Lenkradschloß
18)
Bedienung der Hupe
19)
Lenkradhöhen- und tiefenverstellhebel
20)
Schalthebel Cruise Control,
Richtungsanzeiger
21)
Tasten links vom Lenkrad
22)
Starttaste Fahrzeug
23)
Taste Einlegen Rückwärtsgang
24)
Taste AUTO-Modus
25)
Taste SPORT-Modus
26)
Taste Deaktivierung VDC
27)
Taste WET-Modus
28)
Taste WarnblinklichtBez. 15 Zentrale Bedienungen
Armaturenbrett
A) Bedienung Fensterheber vorne linksB) Bedienung Zentralverriegelung C) Bedienung PARK OFF-Funktionen (siehe
Seite 137)D) Bedienung Öffnen KofferraumdeckelE) Bedienung Fensterheber vorne rechts

44
3
A
B
C
D
F
C
D
E
B
A
AB

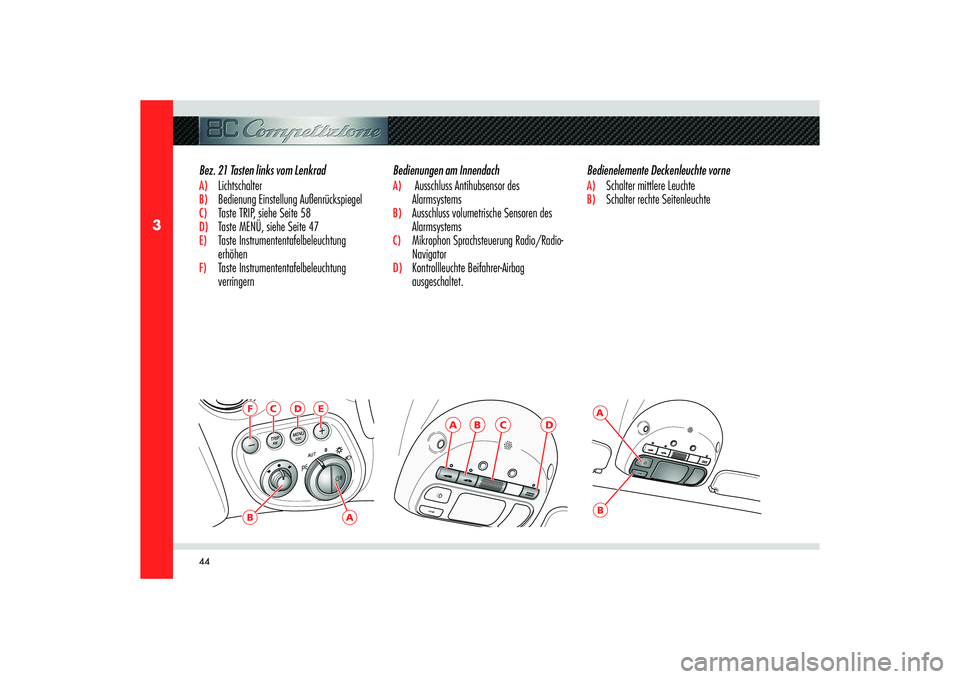

Bedienungen am InnendachA) Ausschluss Antihubsensor des
AlarmsystemsB) Ausschluss volumetrische Sensoren des
AlarmsystemsC) Mikrophon Sprachsteuerung Radio/Radio-
NavigatorD) Kontrollleuchte Beifahrer-Airbag
ausgeschaltet. Bez. 21 Tasten links vom Lenkrad
A) LichtschalterB) Bedienung Einstellung AußenrückspiegelC) Taste TRIP, siehe Seite 58D) Taste MENÜ, siehe Seite 47E) Taste Instrumententafelbeleuchtung
erhöhenF) Taste Instrumententafelbeleuchtung
verringernBedienelemente Deckenleuchte vorne
A) Schalter mittlere LeuchteB) Schalter rechte Seitenleuchte

45
3
1
24
3
INSTRUMENTE UND BEDIENUNGEN
INSTRUMENTENTAFEL
1) Tachometer (Geschwindigkeitsindikator) 2) Kontrollleuchten
3)
Drehzahlmesser
4)
Wieder kon gurierbarer Multifunktions-
Display

46
3
1354
27896

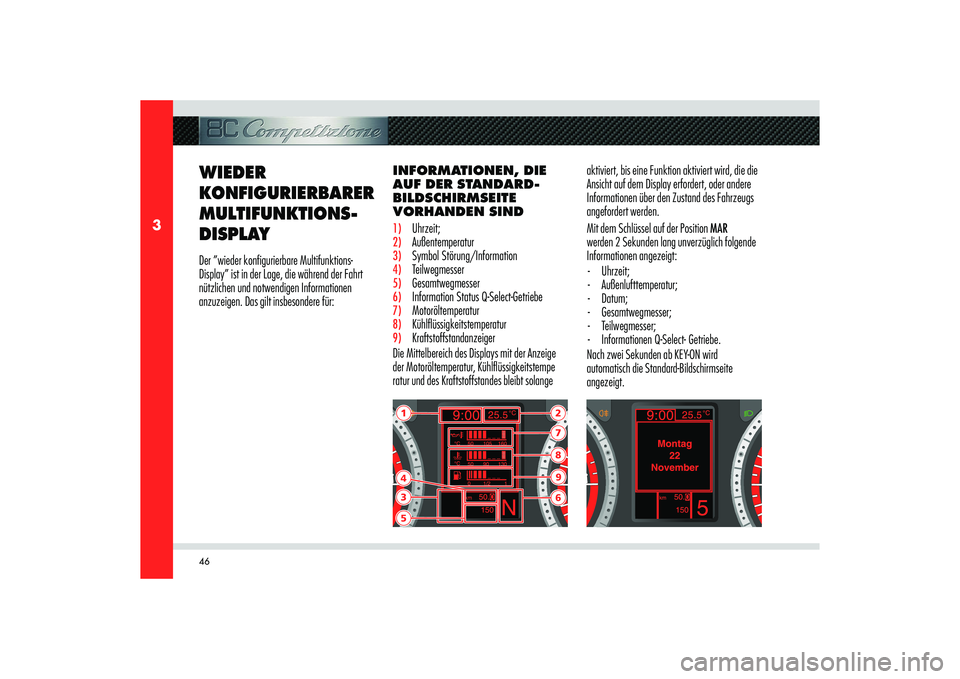

INFORMATIONEN, DIE
AUF DER STANDARD-
BILDSCHIRMSEITE
VORHANDEN SIND 1) Uhrzeit;2) Außentemperatur3) Symbol Störung/Information4) Teilwegmesser5) Gesamtwegmesser6) Information Status Q-Select-Getriebe7) Motoröltemperatur8) Kühl üssigkeitstemperatur 9) Kraftstoffstandanzeiger
Die Mittelbereich des Displays mit der Anzeige
der Motoröltemperatur, Kühlflüssigkeitstempe
ratur und des Kraftstoffstandes bleibt solange
WIEDER
KONFIGURIERBARER
MULTIFUNKTIONS-
DISPLAY
aktiviert, bis eine Funktion aktiviert wird, die die
Ansicht auf dem Display erfordert, oder andere
Informationen über den Zustand des Fahrzeugs
angefordert werden.
Mit dem Schlüssel auf der Position MAR
werden 2 Sekunden lang unverzüglich folgende
Informationen angezeigt:
- Uhrzeit;
- Außenlufttemperatur;
- Datum;
- Gesamtwegmesser;
- Teilwegmesser;
- Informationen Q-Select- Getriebe.
Nach zwei Sekunden ab KEY-ON wird
automatisch die Standard-Bildschirmseite
angezeigt. Der ”wieder konfigurierbare Multifunktions-
Display” ist in der Lage, die während der Fahrt
nützlichen und notwendigen Informationen
anzuzeigen. Das gilt insbesondere für:
