Sätets inställningsreglage är:
Multireglage A:
– reglering av sätets höjd fram;
– reglering av sätets höjd bak;
– vertikal förflyttning av sätet;
– längsgående förflyttning av sätet;
B:Inställning av ryggstödets lutning;
C:Minnesknapp för sätesposition på fö-
rarsidan.
D:Reglerbart svankstöd
UPPMÄRKSAMMAElinställning av
sätena kan göras när den elektroniska
nyckeln sitter i tändningskontakten och
ungefär 1 minut efter att den dragits
ut eller efter att knappen START/
STOPtryckts ner. Dessutom fungerar
elinställningen 3 minuter efter att man
öppnat dörren eller tills dess att dörren
stängts.Sparning av förarsätets lägen/
de externa backspeglarnas
lägen
Knapparna Cgör att du kan spara och
använda de tre olika lägena på förar-
sätet och de externa backspeglarna.
Sparningen och användningen är endast
möjliga när den elektroniska nyckeln sit-
ter i tändningskontakten.
En användning av det sparade läget är
även möjlig under ungefär 3 minuter
efter öppningen av dörrarna och under
ungefär 1 minut efter att den elektro-
niska nyckeln dragits ut ur tändnings-
kontakten.
För att spara ett sätes läge, ställ in det
med de olika kontrollerna och tryck där-
efter på knappen några sekunder var lä-
get skall sparas.
För att använda ett sparat läge, tryck
snabbt på motsvarande knapp.
När ett nytt läge för sätet sparas tas den
tidigare automatiskt bort med samma
knapp.
A0E0421mfig. 33/a
SPORTIGA FRAMSÄTEN
fig. 33/a
(för versioner/marknader
där de förutse)
På vissa versioner har framsäten med
en sportig stil förutsetts, med en ma-
nuell eller elektrisk reglering.
För att utföra en reglering se beskriv-
ningen i de föregående avsnitten.
046-082 Alfa 159 SV 6/23/10 3:38 PM Page 47

48
SÄKERHET
VARNINGSLAM-
POR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
INSTRUMENT-
PANEL OCH
REGLAGE
START OCH
KÖRNING
NACKSTÖD
FRAM
De är justerbara på höjden och blocke-
ras automatiskt i önskat läge.
För att ställa in höjden, gör så här:
❒reglering uppåt: lyft nackstödet tills
det klickar på plats.
❒reglering nedåt: tryck på knappen A
och sänk nackstödet.
Gör så här för att ta bort nackstödet:
❒dra upp huvudstödet så högt det går;
❒tryck på knapparnaA ochB-fig. 34
(som sitter på sidan av nackstödets
hållare) och ta därefter bort nack-
stödet genom att dra det uppåt.
BAK
För baksäten har två nackstöd förut-
setts.
På vissa versioner finns även ett nackstöd
i mitten som kan ställas in på höjden (för
regleringen, se beskrivningen i föregå-
ende avsnitt).
Gör så här för att ta bort nackstödet:
❒dra upp huvudstödet så högt det går;
❒tryck på knapparna A ochB-fig. 35
(som sitter på sidan av nackstödets
hållare) och ta därefter bort nackstö-
det genom att dra det uppåt.
A0E0473mfig. 34
Nackstöden ska ställas
in så att huvudet, och
inte nacken, vilar mot det. En-
dast i detta fall ger de ett
skydd. För att på bästa sätt
utnyttja nackstödets skydd,
reglera ryggstödet så att bröst-
partiet är rakt och huvudet är
så nära nackstödet som möjligt.
VARNING
A0E0479mfig. 35
046-082 Alfa 159 SV 6/23/10 3:38 PM Page 48

49
SÄKERHET
VARNINGSLAM-
POR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
INSTRUMENT-
PANEL OCH
REGLAGE
START OCH
KÖRNING
RATT
Ratten kan ställas in både axiellt och ver-
tikalt.
Frigör spaken A-fig. 36genom att
trycka den nedåt. Ställ därefter in rat-
ten på lämpligast läge. Tryck därefter
spaken Auppåt för att blockera ratten.
Alla slags eftermark-
nadsarbeten som på-
verkar styrningen eller styr-
kolonnen (t ex montering av
stöldskydd) är absolut för-
bjudna. Utöver en försämring
av systemets prestanda och
ett förfall av garantin, kan
detta orsaka allvarliga säker-
hetsproblem och bristande
överensstämmelse med bilens
typgodkännande.
VARNING
A0E0136mfig. 36
Regleringarna får en-
dast utföras med stil-
lastående fordon och släckt
motor.
VARNING
046-082 Alfa 159 SV 6/23/10 3:38 PM Page 49

50
SÄKERHET
VARNINGSLAM-
POR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
INSTRUMENT-
PANEL OCH
REGLAGE
START OCH
KÖRNING
A0E0135mfig. 37
A0E0032mfig. 38
Inställning av spegeln
Välj önskad spegel på reglaget A-
fig. 39:
❒vrid väljaren Atill läget 1: vänster
spegel väljs;
❒vrid väljaren Atill läget 2: höger
spegel väljs.
För att ställa in spegeln trycker man på
knappen Bi någon av de fyra riktning-
ar som anges av pilarna.
UPPMÄRKSAMMAVid avslutad re-
glering, vrid väljaren Atill läget 0för
att undvika oavsiktliga ändringar.
A0E0036mfig. 39
BACKSPEGLAR
INVÄNDIG BACKSPEGEL
En olycksförebyggande anordning har
monterats som gör att den lossnar vid
en våldsam kontakt med passageraren.
Med spaken A-fig. 37går det att stäl-
la in spegeln på två olika lägen: normalt
eller bländfritt.
På vissa versioner finns en elektrokro-
misk spegel fig. 38. På spegelns un-
dre del sitter knappen ON/OFFför
aktivering/inaktivering av den elek-
trokromiska funktionen. Genom att läg-
ga i backen ställer sig spegeln alltid på
färgen för körning i dagsljus.
UTVÄNDIGA BACKSPEGLAR
Regleringen och omanvändningen av
speglarna är endast möjliga när den
elektroniska nyckeln sitter i tändnings-
kontakten.
046-082 Alfa 159 SV 6/23/10 3:38 PM Page 50

51
SÄKERHET
VARNINGSLAM-
POR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
INSTRUMENT-
PANEL OCH
REGLAGE
START OCH
KÖRNINGManuell hopfällning av spegeln
Vid behov (till exempel när spegelns stor-
lek skapar problem i en trång genom-
fart) går det att fälla in speglarna genom
att flytta dem från läget A-fig. 40 till
läget B.
A0E0081mfig. 40
Den utvändiga backspe-
geln på förarsidan är
något svängd vilket kan
påverka återgivningen av av-
stånd.
Under körning ska spe-
glarna alltid vara i öp-
pet läge.
VARNING
Hopfällning av elektrisk
spegel (endast versioner med
4 elektriska fönsterhissar)
(för versioner/marknader där detta
förutses)
Vid behov (till exempel när spegelns stor-
lek skapar problem i en trång genom-
fart) går det att fälla in speglarna genom
att trycka på knappen C-fig. 39.
För att ställa speglarna i körläget, tryck
igen på knappen C-fig. 39.Spara den externa
backspegelns
”parkeringsläge”
på passagerarsidan
På versioner med elektriskt inställ-
ningsbara säten, går det, när backen
lagts i, att ställa in (och spara) den ex-
terna backspegeln på passagerarsidan
på ett annat läge en det som används
under körningen för att underlätta sik-
ten vid en parkering.
Gör så här för att spara:
❒lägg i backen med avstängt fordon
och med den elektroniska nyckeln
i tändningskontakten;
❒vrid väljaren A-fig. 39 till läget2
(val av passagerarsidans spegel);
046-082 Alfa 159 SV 6/23/10 3:38 PM Page 51

52
SÄKERHET
VARNINGSLAM-
POR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
INSTRUMENT-
PANEL OCH
REGLAGE
START OCH
KÖRNING
Använda den externa
backspegelns
”parkeringsläget”
på passagerarsidan.
Gör så här: lägg i backen med avstängt
fordon och med den elektroniska nyck-
eln i tändningskontakten; vrid väljaren
A-fig. 39till läget 2(val av passage-
rarsidans spegel).
Spegeln ställer sig automatiskt på läget
som sparats tidigare.
Om inget läge för spegeln sparats, sänks
den externa backspegeln något på pas-
sagerarsidan när backen läggs i för att
underlätta parkeringen.
Spegeln går automatiskt tillbaka till ut-
gångsläget efter ungefär 10 sekunder
efter att backen kopplats från, omedel-
bart efter att en hastighet på 10 km/h
överstigs med ilagd växel eller när väl-
jaren A-fig. 39vrids till läget 0.Automatisk anpassning
av de externa backspeglarna
Varje gång som den elektriska nyckeln
sätts i tändningskontakten, återgår de
externa backspeglarna automatiskt till
det sista och/eller använda läget när
den elektriska nyckeln avlägsnades från
tändningskontakten.
Det tillåter en anpassning av speglarna
om en av de externa backspeglarna flyt-
tats för hand och/eller oavsiktligt under
parkeringen.
Avfrostning/avimning
Speglarna har motstånd som sätts i funk-
tion när den elvärmda bakrutan aktiveras
(genom att trycka på knappen
().
UPPMÄRKSAMMAFunktionen är
tidsinställd och inaktiveras av sig själv
efter några minuter.
❒reglera den externa backspegeln på
passagerarsidan för att uppnå ett op-
timalt läge för parkeringen;
❒tryck och håll ner en av knapparna
C-fig. 33under minst 3 sekunder
(se avsnittet ”Säten” i detta kapitel).
Samtidigt som den externa backspe-
gelns ”parkeringsläge” på passagerar-
sidan sparas, sparas även sätets läge
och läget för backspegeln på förarsidan.
En ljudsignal underrättar föraren när spe-
gelns läge sparats.
046-082 Alfa 159 SV 6/23/10 3:38 PM Page 52

53
SÄKERHET
VARNINGSLAM-
POR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
INSTRUMENT-
PANEL OCH
REGLAGE
START OCH
KÖRNING

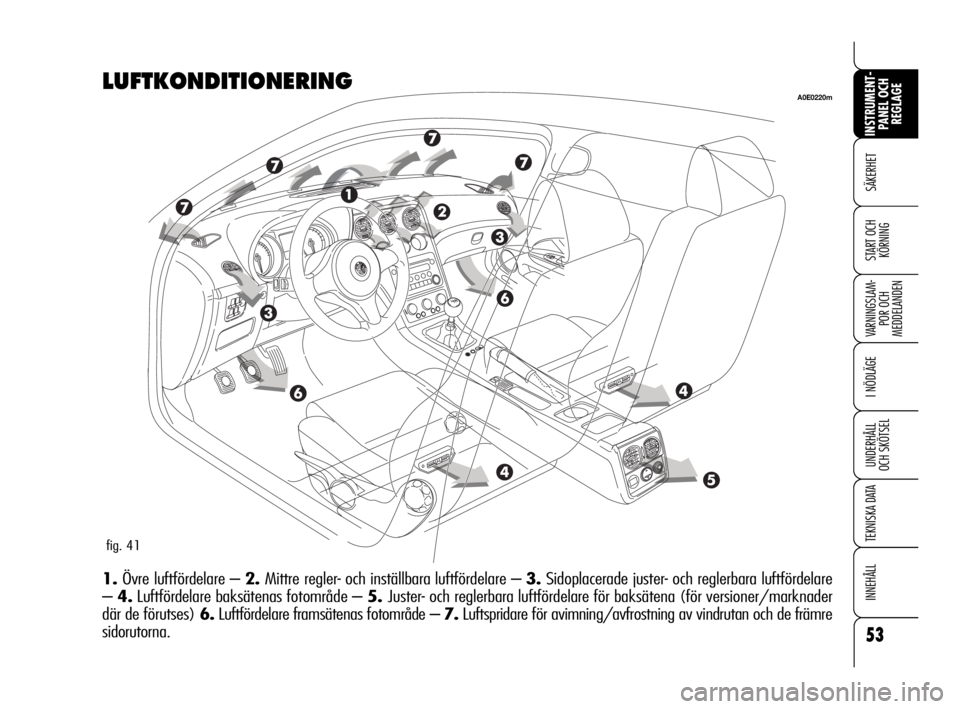

LUFTKONDITIONERING
1.Övre luftfördelare – 2.Mittre regler- och inställbara luftfördelare – 3.Sidoplacerade juster- och reglerbara luftfördelare
– 4.Luftfördelare baksätenas fotområde – 5. Juster- och reglerbara luftfördelare för baksätena (för versioner/marknader
där de förutses) 6.Luftfördelare framsätenas fotområde – 7.Luftspridare för avimning/avfrostning av vindrutan och de främre
sidorutorna.
A0E0220m
fig. 41
046-082 Alfa 159 SV 6/23/10 3:38 PM Page 53

54
SÄKERHET
VARNINGSLAM-
POR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
INSTRUMENT-
PANEL OCH
REGLAGE
START OCH
KÖRNING
LUFTFÖRDELARE I MITTEN
OCH PÅ SIDAN fig. 42-43
De är utplacerade på panelen. Varje luft-
fördelare Ahar ett inställningshjul B
som gör att luftflödet kan regleras och
en anordning Csom gör att du kan rik-
ta in luftflödet horisontalt eller vertikalt.
O= Helt stängd
I = Helt öppen
A0E0014mfig. 42A0E0057mfig. 44
ÖVRE LUFTFÖRDELARE
fig. 44
Luftfördelaren har en kontroll för öpp-
ning/stängning.
O= Helt stängd
I = Helt öppen
LUFTFÖRDELARE
AVIMNING/AVISNING AV
VINDRUTAN OCH FRÄMRE
SIDORUTOR
Sitter på ändan av panelen (A-fig. 45)
och på framdelen Bav panelen.
BAKRE LUFTFÖRDELARE
fig. 46
(för versioner/marknader
där de förutses)
Varje luftfördelare Ahar ett inställ-
ningshjul Bsom gör att luftflödet kan
regleras och en anordning Csom gör att
du kan rikta in luftflödet.
O= Helt stängd
I= Helt öppen
A0E0012mfig. 43
OFF
O
I
AUTOAUTO
A0E0088mfig. 46
A0E0067mfig. 45
