2010 Alfa Romeo 159 Drift- och underhållshandbok (in Swedish)

23
SÄKERHET
VARNINGSLAM-
POR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
INSTRUMENT-
PANEL OCH
REGLAGE
START OCH
KÖRNING
Kontrollampan `som tänds under kör-
ningen (på vissa versioner visas även ett
meddelande på displayen) anger en för
hög ökning av motoroljans temperatur.
I detta fall, stäng av motorn och kon-
takta en auktoriserad Alfa Romeo-verk-
stad.
UPPMÄRKSAMMAVisaren kan
ställa sig på det röda området i besvär-
liga situationer, med låg ilagd växel,
i uppförsbackar, under full lastning eller
med släp, i mycket varma omgivningar.
TURBOCOMPRESSORNS
TRYCKINDIKATOR
(versioner 1750
TURBO BENSIN och diesel)
fig. 20
Visaren anger turbokompressorns tryck-
värde.
MOTOROLJANS
TEMPERATURINDIKATOR
(bensinversioner förutom
1750 TURBO BENSIN)
fig. 19
Visaren anger temperaturen på motor-
oljan och börjar ge indikationer när tem-
peraturen på oljan överstiger ungefär
70
°C.
Om visaren närmar sig det röda områ-
det skall prestandan minskas.
A0E0179mfig. 19A0E0180mfig. 20
001-045 Alfa 159 SV.qxd 21-07-2010 8:58 Pagina 23

24
SÄKERHET
VARNINGSLAM-
POR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
INSTRUMENT-
PANEL OCH
REGLAGE
START OCH
KÖRNING
AUTOMATISK REGLERING
AV BELYSNINGEN AV
DIMMERNS REGLAGE
För att tillåta en maximal sikt och kom-
fort i alla körvillkor (t.ex. under dagen
med tända ljus, i tunnlar, osv.) finns det
en sensor inuti hastighetsmätaren som
automatiskt kan reglera, efter att den
elektroniska nyckeln satts i tändnings-
kontakten och knappen START/STOP
tryckts ner, ljusstyrkan på instrumentpa-
nelens grafik/display, bilradions display
(för versioner/marknader där detta för-
utses), luftkonditioneringens display, na-
vigationssystemets display (för versio-
ner/marknader där detta förutses) och
instrumentens symbol (bränslets nivåin-
dikator, motoroljans temperaturindikator
(bensinversion) eller turbokompressorns
tryckindikator (dieselversioner) och kyl-
vätskans temperaturindikator).
MANUELL REGLERING
AV BELYSNINGEN AV
DIMMERNS REGLAGE
Denna funktion gör att du kan reglera (på
8 nivåer) ljusstyrkan på instrumentpane-
lens grafik/display, bilradions display (för
versioner/marknader där detta förutses),
luftkonditioneringens display, navigations-
systemets display (för versioner/mark-
nader där detta förutses) och instrumen-
tens symboler (bränslets nivåindikator,
motoroljans temperaturindikator (bensin-
version) eller turbokompressorns tryckin-
dikator (dieselversioner) och kylvätskans
temperaturindikator).
För att utföra regleringen, tryck snabbt
på knappen +på vänster spak för att
öka ljusstyrkan, eller tryck på knappen
−för att minska den: på displayen visas
en skrift och ett nummer som anger den
aktuella valda ljusstyrkan. Skärmen för-
blir aktiv under några sekunder och för-
svinner därefter.
NOLLSTÄLLNING
AV TRIPMÄTAREN fig. 21
För att nollställa tripmätaren, håll ner
knappen Aunder några sekunder.
A0E0072mfig. 21
001-045 Alfa 159 SV.qxd 21-07-2010 8:58 Pagina 24

25
SÄKERHET
VARNINGSLAM-
POR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
INSTRUMENT-
PANEL OCH
REGLAGE
START OCH
KÖRNING
För att nollställa tripmätaren, tryck och
håll ner knappen A-fig. 23när det del-
visa antalet kilometer (eller mile) visas.
INFORMATION OM
FORDONETS TILLSTÅND
(vid varje tillfälle)
❒Intervall för planerat underhåll har för-
fallit (symbolen
õD-fig. 22visas).
❒Reglering av belysningen för dim-
merns reglage.
❒Möjlig signalering av is på vägen (vis-
ning av symbolen
√E-fig. 22).
❒Signalering överskriden hastighets-
gräns.
❒Visning av motoroljenivå.
FLERFUNKTIONELL
DISPLAY
(för versioner/marknader
där det förutses)
Den ”Flerfunktionella displayen” visar
den informationen som krävs under kör-
ningen, speciellt:
INFORMATION SOM VISAS
PÅ STANDARDSKÄRMEN
❒Tid A-fig. 22;
❒Utomhustemperatur B;
❒Total eller delvis körsträcka i km (el-
ler mile) C (när totala kilometer vi-
sas på displayen visas även TOT).
När den elektroniska nyckeln sätts
i tändningskontakten visas det totala
antalet kilometer (eller mile). För att
visa det delvisa antalet kilometer (eller
mile) tryck på knappen A-fig. 23.
A0E0060mfig. 22
A0E0072mfig. 23
001-045 Alfa 159 SV.qxd 21-07-2010 8:58 Pagina 25

Hastighetsgräns (SPEED BEEP)
Denna funktion gör att du kan ställa in
hastighetsgränsen (km/h eller mph),
över vilken användaren underrättas med
en ljud- och ljussignal och ett medde-
lande som visas på displayen (se ka-
pitlet ”Varningslampor och meddelan-
den”). Efter att signaleringscykeln av-
slutats visar displayen standardskärmen
på nytt. Meddelandet försvinner från dis-
playen endast när fordonets hastighet
sjunker under 5 km/h jämfört med det
inmatade värdet eller när knappen
MENUtrycks ner. Denna procedur ut-
förs endast en gång efter att gränshas-
tigheten överstigits och kan endast upp-
repas om fordonets hastighet går ner till
minst 5 km/h under den inställda grän-
sen och går därefter upp tills den på nytt
överstiger gränsvärdet.
26
SÄKERHET
VARNINGSLAM-
POR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
INSTRUMENT-
PANEL OCH
REGLAGE
START OCH
KÖRNING
A0E0074mfig. 24
”INSTÄLLNINGSMENYN”
Det finns även en ”Inställningsmeny”
som gör att du kan utföra de reglering-
ar och/eller inställningar som beskrivs på
följande sidor genom att trycka på knap-
pen MENUoch +/−(se fig. 24). In-
ställningsmenyn kan aktiveras genom
att trycka snabbt på knappen MENU.
Med stillastående fordon
går det att utföra följande
regleringar:
❒Aktivering/inaktivering av fordonets
hastighet och inställning av hastig-
hetsgränsen.
❒Inställning av klockan.
❒Inställning av varningssignalernas
volym.
❒Inställning av måttenheten ”av-
stånd”.
Med fordonet rörelse går det
att utföra följande regleringar:
❒Aktivering/inaktivering av fordonets
hastighet och inställning av hastig-
hetsgränsen.
KONTROLLKNAPPAR (sitter
på vänster spak) fig. 24
MENU
Snabbt tryck på knappen: be-
kräftar det önskade alternativet och/
eller övergång till nästa skärm;
Långt tryck på knappen: bekräf-
tar det önskade alternativet och åter-
gång till standardskärmen;
+/−för att bläddra mellan alternativen
i ”Inställningsmenyn” eller öka/minska
värdet som visas på skärmen.
När standardskärmen visas på display-
en, aktiverar knapparna+/−regle-
ringen av ljusstyrkan för instrumentpa-
nelen.
001-045 Alfa 159 SV.qxd 21-07-2010 8:58 Pagina 26

För att ställa in hastigheten, gör så här:
❒tryck på knappen MENUoch mar-
kera alternativet SPEED BEEP: på
display visas SPEED BEEPoch in-
ställningens status (ON= aktiv has-
tighetsgräns/OFF= inaktiv hastig-
hetsgräns);
❒tryck igen på knappen MENU: ON
(eller OFF) blinkar;
❒tryck på knapparna +/−för att väl-
ja ONeller OFF;
❒genom att välja ONpå displayen
blinkar det sista inställda hastig-
hetsvärdet;
❒tryck på knapparna +/−för att re-
glera värdet.
27
SÄKERHET
VARNINGSLAM-
POR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
INSTRUMENT-
PANEL OCH
REGLAGE
START OCH
KÖRNING
Inställning av volymen för
varningssignaler (BUZZ)
Denna funktion tillåter en inställning (på
4 nivåer) av ljudsignalens volym (sum-
mer) som hörs samtidigt med fel-/var-
ningsmeddelandena. Ljudsignalen kan
ställas in och uteslutas.
För att reglera ljudsignalen, gör så här:
❒tryck på knappen MENUtills alter-
nativet BUZZvalts: på displayen vi-
sas BUZZoch en siffra som anger
ljudsignalens nivå;
❒tryck igen på knappen MENU: siff-
ran börjar att blinka;
❒tryck på knapparna +/−för att stäl-
la in ljudsignalens nivå.
För att inaktivera ljudsignalen, använd
knapparna +/−och ställ volymen på
”0”. UPPMÄRKSAMMA Det går att stäl-
la in mellan 30 och 250 km/h bero-
ende på enheten som ställts in (se av-
snittet ”Inställning av avståndets måt-
tenhet” nedan). Varje tryck på knappen
+/−ökar/minskar värdet med 5 en-
heter. Genom att hålla ner knappen
+/−görs en automatisk snabb ökning/
minskning. När man närmar sig önskat
värde slutför man inställningen med en-
staka tryck.
Inställning av klockan
(TIME REG)
Denna funktion gör att du kan ställa in
klockan.
Följ nedanstående procedur för att re-
glera klockan:
❒tryck på knappen MENUoch mar-
kera alternativet TIME REG;
❒tryck igen på knappen MENU: tex-
ten TIMEoch tiden blinkar;
❒tryck på knapparna +/−för att stäl-
la in klockan.
Klockan visas alltid i 24h-format (24 tim-
mar).
001-045 Alfa 159 SV.qxd 21-07-2010 8:58 Pagina 27

VISNING AV
MOTOROLJENIVÅN
Genom att sätta i den elektroniska nyck-
eln visas i några sekunder motoroljans
nivå på displayen. Under denna fas,
tryck på MENUför att annullera vis-
ningen och gå till nästa skärm.
Om oljenivån är för låg visas också ett
varningsmeddelande.
UPPMÄRKSAMMA För att fast-
ställa mängden motorolja som finns,
kontrollera alltid markeringen på olje-
stickan (se avsnittet ”Nivåkontroll” i ka-
pitlet ”Underhåll och skötsel”).
UPPMÄRKSAMMAFör att vara sä-
ker på att man får rätt information om
nivån på motoroljan ska bilen står på
plan mark när man kontrollera oljan. Utlöpt planerat underhåll
UPPMÄRKSAMMADet planerade
underhållsarbetet förutser ett under-
håll av fordonet var 35 000:e km (el-
ler 21 000:e mi). Den visas automatiskt
med den elektroniska nyckeln isatt
i tändningskontakten från och med
2 000 km (eller 1 240 mi) från under-
hållets förfall. Den visas i km* eller eng-
elska mil beroende på inställningen av
måttenheten. När nästa förutsedda
underhåll kommer att förfalla inom kort
och när den elektroniska nyckeln sätts
i tändningskontakten, visas ett medde-
lande på displayen och därefter antalet
kilometer kilometer/miles som är kvar
till underhåll. Kontakta en auktoriserad
Alfa Romeo-verkstad som utöver det
underhåll som anges i underhållssche-
mat eller den årliga kontrollen, även
nollställer mätaren (reset).
28
SÄKERHET
VARNINGSLAM-
POR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
INSTRUMENT-
PANEL OCH
REGLAGE
START OCH
KÖRNING

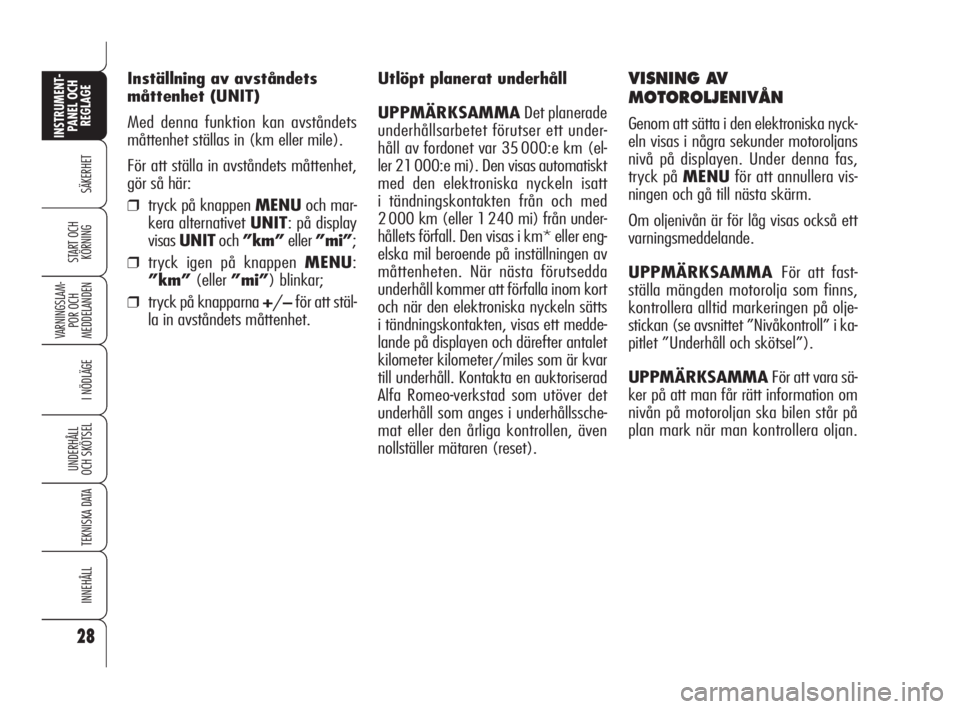

Inställning av avståndets
måttenhet (UNIT)
Med denna funktion kan avståndets
måttenhet ställas in (km eller mile).
För att ställa in avståndets måttenhet,
gör så här:
❒tryck på knappen MENUoch mar-
kera alternativet UNIT: på display
visas UNIToch ”km”eller ”mi”;
❒tryck igen på knappen MENU:
”km”(eller ”mi”) blinkar;
❒tryck på knapparna +/−för att stäl-
la in avståndets måttenhet.
001-045 Alfa 159 SV.qxd 21-07-2010 8:58 Pagina 28

UPPMÄRKSAMMAFör att mät-
ningen av oljenivån ska bli rätt, sätt
i nyckeln och vänta i ungefär 2 sekun-
der innan motorn startas.
UPPMÄRKSAMMAOljenivån kan
öka något efter en längre tids parkering.
MEDDELANDEN FÖR START
AV FORDONET
Efter motoroljans nivå visats visar dis-
playen, under några sekunder, ett med-
delande för att underrätta föraren om pro-
ceduren som skall följas för att starta mo-
torn (PRESS PEDAL AND START:
tryck på bromspedalen eller kopplingen
och därefter på knappen START/
STOPför att starta motorn).Efter att den aktiverats, kan funktionen
NIGHT PANinaktiveras på följande
sätt:
❒genom att trycka länge på knappen
+(även med släckta utvändiga
ljus);
❒dra ut den elektroniska nyckeln från
tändningskontakten.
När funktionen är inaktiv visas
”NIGHT
PAN OFF
”på displayen.
”NIGHT PAN ON”eller ”NIGHT
PAN OFF
”visas på displayen under
några sekunder och försvinner därefter.
För att avbryta visningen tidigare, tryck
snabbt på knappen MENU.
BELYSNING AV
INSTALLERADE
VARVRÄKNARE/
INSTRUMENT (NIGHT PAN)
Denna funktion gör att du kan aktive-
ra/avaktivera (ON/OFF) belysningen
av varvräknaren och installerade instru-
ment.
Funktionen kan aktiveras (endast med
den elektroniska nyckeln isatt i startan-
ordningen, med tända ljus och sensorn
i hastighetsmätaren under dåligt utvän-
digt ljus) genom att trycka länge på
knappen –. När funktionen är aktiv på
displayen visas
”NIGHT PAN ON”.
29
SÄKERHET
VARNINGSLAM-
POR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
INSTRUMENT-
PANEL OCH
REGLAGE
START OCH
KÖRNING
001-045 Alfa 159 SV.qxd 21-07-2010 8:58 Pagina 29

30
SÄKERHET
VARNINGSLAM-
POR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
INSTRUMENT-
PANEL OCH
REGLAGE
START OCH
KÖRNINGDen mittre delen av displayen med C
förblir aktiv tills en funktion som kräver
en visning på displayen aktiveras (t.ex.
”Reglering av ljusstyrkan”) eller annan
information om fordonets tillstånd.
Med urdragen nyckel (när minst en av
framdörrarna öppnas) tänds displayen
och visar under några sekunder tiden,
körsträckan i kilometer (eller mile) och
den externa temperaturen.
INFORMATION OM
FORDONETS TILLSTÅND
(vid varje tillfälle)
❒Utlöpt planerat underhåll;
❒Information Färddator;
❒Reglering av belysningen för dim-
merns reglage;
❒Visning av motoroljenivå;
VA R N I N GNär minst en av framdör-
rarna öppnas, aktiveras displayen och
visar under några sekunder timman och
körsträckan i kilometer och den externa
temperaturen.
FLERFUNKTIONELL
INSTÄLLBAR
DISPLAY
(för versioner/
marknader där förutsedd)

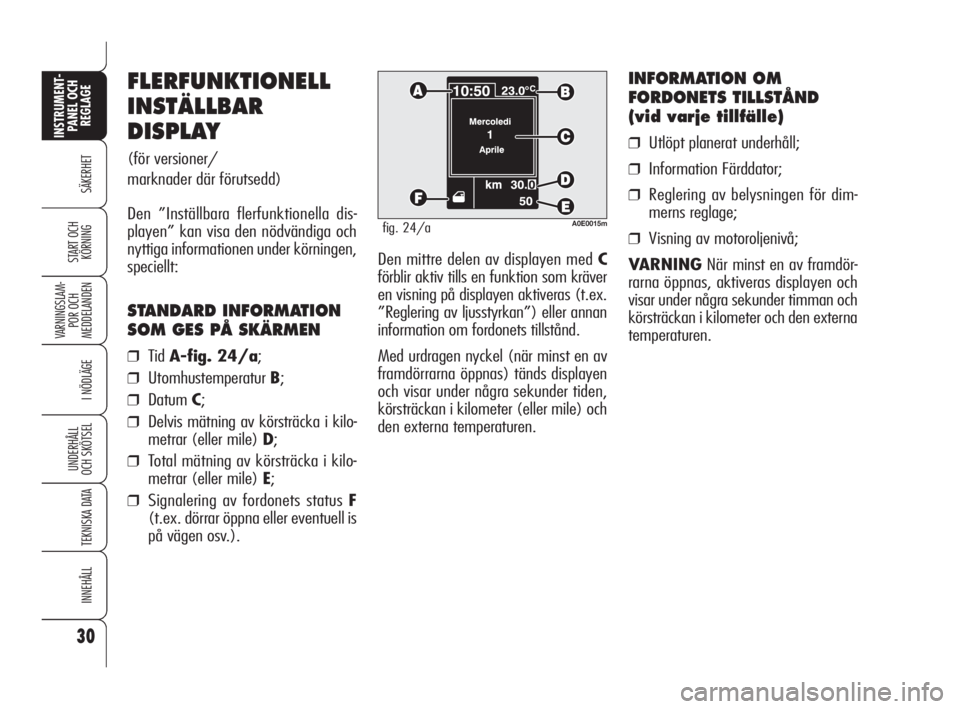

Den ”Inställbara flerfunktionella dis-
playen” kan visa den nödvändiga och
nyttiga informationen under körningen,
speciellt:
STANDARD INFORMATION
SOM GES PÅ SKÄRMEN
❒Tid A-fig. 24/a;
❒Utomhustemperatur B;
❒Datum C;
❒Delvis mätning av körsträcka i kilo-
metrar (eller mile) D;
❒Total mätning av körsträcka i kilo-
metrar (eller mile) E;
❒Signalering av fordonets status F
(t.ex. dörrar öppna eller eventuell is
på vägen osv.).
A0E0015mfig. 24/a
001-045 Alfa 159 SV.qxd 21-07-2010 8:58 Pagina 30
