2010 Alfa Romeo 159 Drift- och underhållshandbok (in Swedish)

207
SÄKERHET
VARNINGSLAM-
POR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
INSTRUMENT-
PANEL OCH
REGLAGE
START OCH
KÖRNING❒stäng skyddet B-fig. 49på tak-
lampanA-fig. 48;
❒sätt i belysningsenheten genom att
föra in den på ena sidan och sedan
den andra för att fästa den.

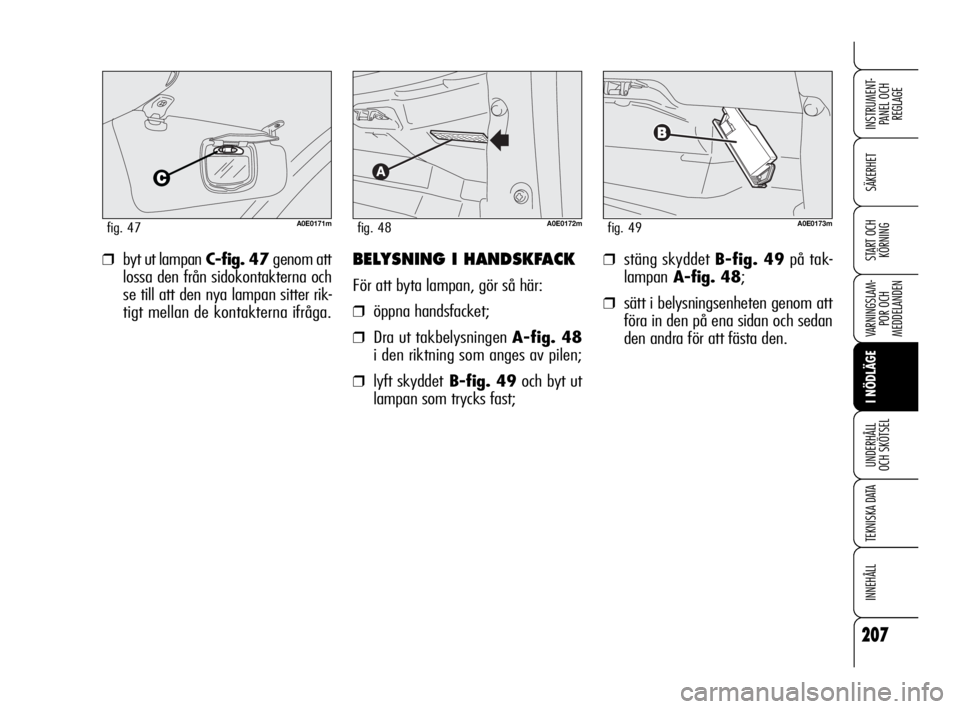

BELYSNING I HANDSKFACK
För att byta lampan, gör så här:
❒öppna handsfacket;
❒Dra ut takbelysningen A-fig. 48
i den riktning som anges av pilen;
❒lyft skyddetB-fig. 49och byt ut
lampan som trycks fast;
A0E0172mfig. 48A0E0173mfig. 49
❒byt ut lampanC-fig. 47 genom att
lossa den från sidokontakterna och
se till att den nya lampan sitter rik-
tigt mellan de kontakterna ifråga.
A0E0171mfig. 47
181-222 Alfa 159 SV:181-222 Alfa 159 1ed 6/23/10 3:55 PM Page 207

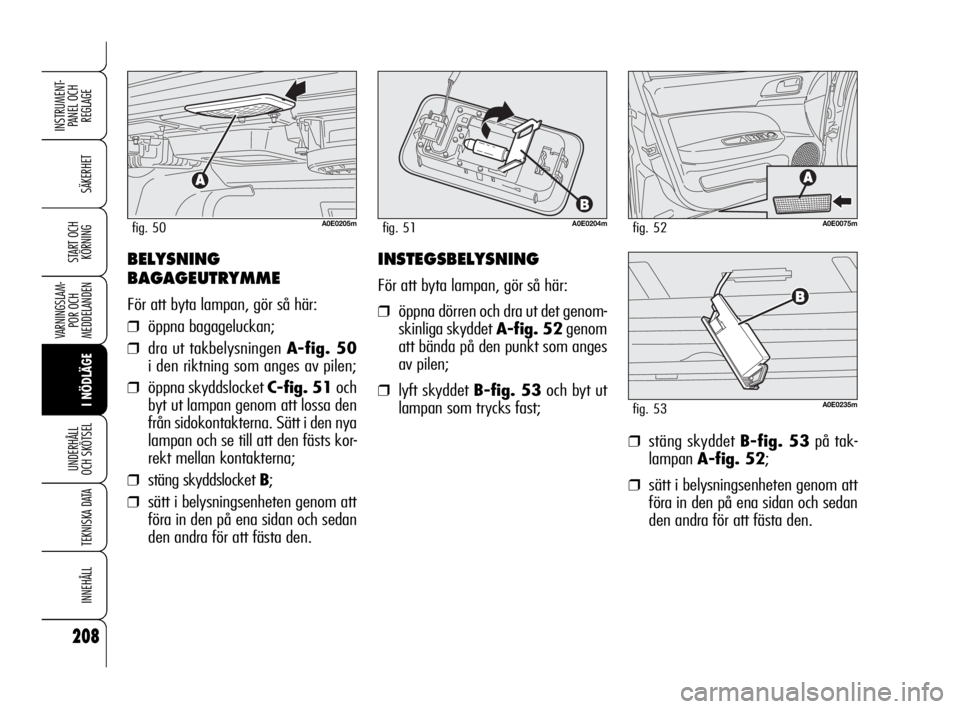

BELYSNING
BAGAGEUTRYMME
För att byta lampan, gör så här:
❒öppna bagageluckan;
❒dra ut takbelysningen A-fig. 50
i den riktning som anges av pilen;
❒öppna skyddslocket C-fig. 51och
byt ut lampan genom att lossa den
från sidokontakterna. Sätt i den nya
lampan och se till att den fästs kor-
rekt mellan kontakterna;
❒stäng skyddslocket B;
❒sätt i belysningsenheten genom att
föra in den på ena sidan och sedan
den andra för att fästa den.
❒stäng skyddet B-fig. 53på tak-
lampan A-fig. 52;
❒sätt i belysningsenheten genom att
föra in den på ena sidan och sedan
den andra för att fästa den.
208
SÄKERHET
VARNINGSLAM-
POR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
INSTRUMENT-
PANEL OCH
REGLAGE
START OCH
KÖRNING
A0E0205mfig. 50A0E0075mfig. 52A0E0204mfig. 51
INSTEGSBELYSNING
För att byta lampan, gör så här:
❒öppna dörren och dra ut det genom-
skinliga skyddet A-fig. 52genom
att bända på den punkt som anges
av pilen;
❒lyft skyddet B-fig. 53och byt ut
lampan som trycks fast;A0E0235mfig. 53
181-222 Alfa 159 SV:181-222 Alfa 159 1ed 6/23/10 3:55 PM Page 208

209
SÄKERHET
VARNINGSLAM-
POR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
INSTRUMENT-
PANEL OCH
REGLAGE
START OCH
KÖRNING

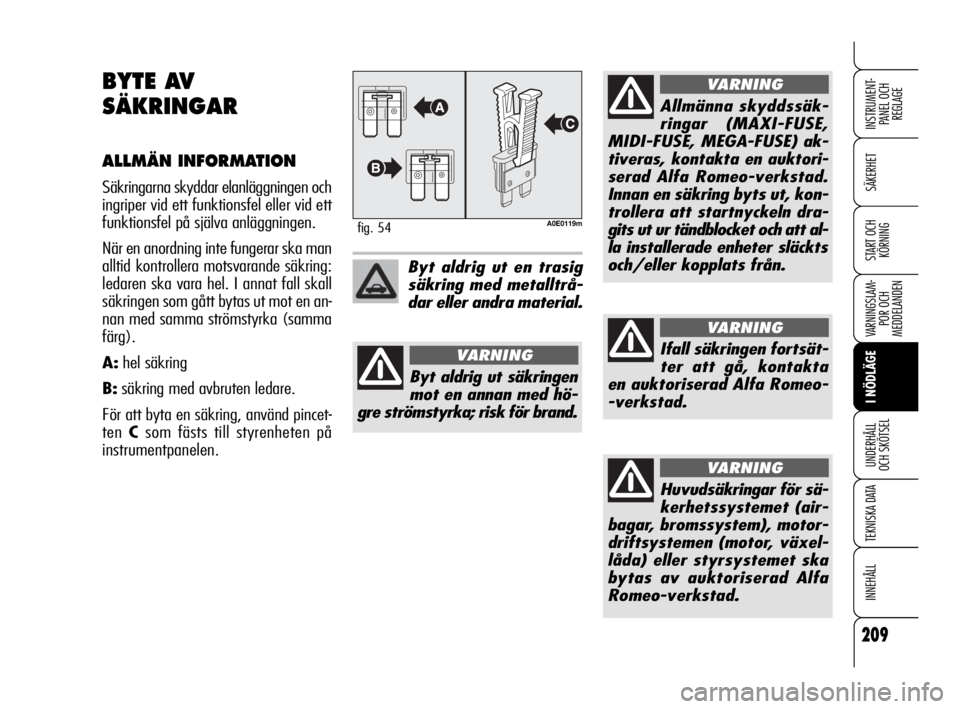

BYTE AV
SÄKRINGAR
ALLMÄN INFORMATION
Säkringarna skyddar elanläggningen och
ingriper vid ett funktionsfel eller vid ett
funktionsfel på själva anläggningen.
När en anordning inte fungerar ska man
alltid kontrollera motsvarande säkring:
ledaren ska vara hel. I annat fall skall
säkringen som gått bytas ut mot en an-
nan med samma strömstyrka (samma
färg).
A:hel säkring
B:säkring med avbruten ledare.
För att byta en säkring, använd pincet-
ten Csom fästs till styrenheten på
instrumentpanelen.
A0E0119mfig. 54
Byt aldrig ut en trasig
säkring med metalltrå-
dar eller andra material.
Byt aldrig ut säkringen
mot en annan med hö-
gre strömstyrka; risk för brand.
VARNING
Allmänna skyddssäk-
ringar (MAXI-FUSE,
MIDI-FUSE, MEGA-FUSE) ak-
tiveras, kontakta en auktori-
serad Alfa Romeo-verkstad.
Innan en säkring byts ut, kon-
trollera att startnyckeln dra-
gits ut ur tändblocket och att al-
la installerade enheter släckts
och/eller kopplats från.
VARNING
Ifall säkringen fortsät-
ter att gå, kontakta
en auktoriserad Alfa Romeo-
-verkstad.
VARNING
Huvudsäkringar för sä-
kerhetssystemet (air-
bagar, bromssystem), motor-
driftsystemen (motor, växel-
låda) eller styrsystemet ska
bytas av auktoriserad Alfa
Romeo-verkstad.
VARNING
181-222 Alfa 159 SV:181-222 Alfa 159 1ed 6/23/10 3:55 PM Page 209

SÄKRINGARNAS
PLACERING
Säkringarna grupperas i fyra säkrings-
boxar som sitter på instrumentpanelen,
på batteriets pluspol vid själva batteri-
et och inuti bagageutrymmet (på vän-
ster sida).

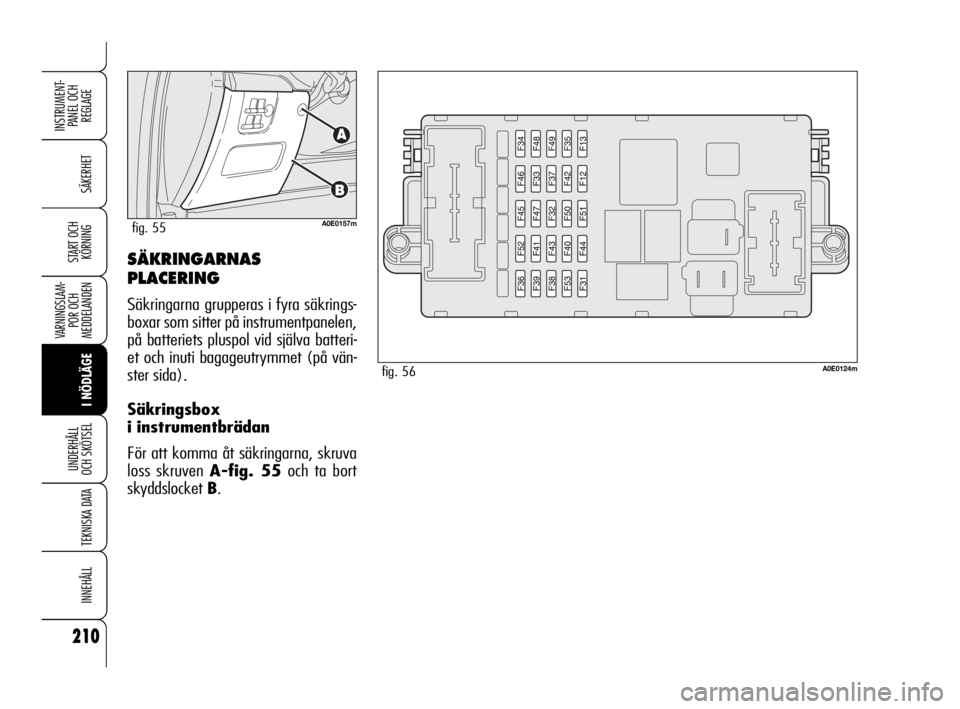

Säkringsbox
i instrumentbrädan
För att komma åt säkringarna, skruva
loss skruven A-fig. 55och ta bort
skyddslocket B.
210
SÄKERHET
VARNINGSLAM-
POR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
INSTRUMENT-
PANEL OCH
REGLAGE
START OCH
KÖRNING
A0E0157mfig. 55
A0E0124mfig. 56
181-222 Alfa 159 SV:181-222 Alfa 159 1ed 6/23/10 3:55 PM Page 210

211
SÄKERHET
VARNINGSLAM-
POR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
INSTRUMENT-
PANEL OCH
REGLAGE
START OCH

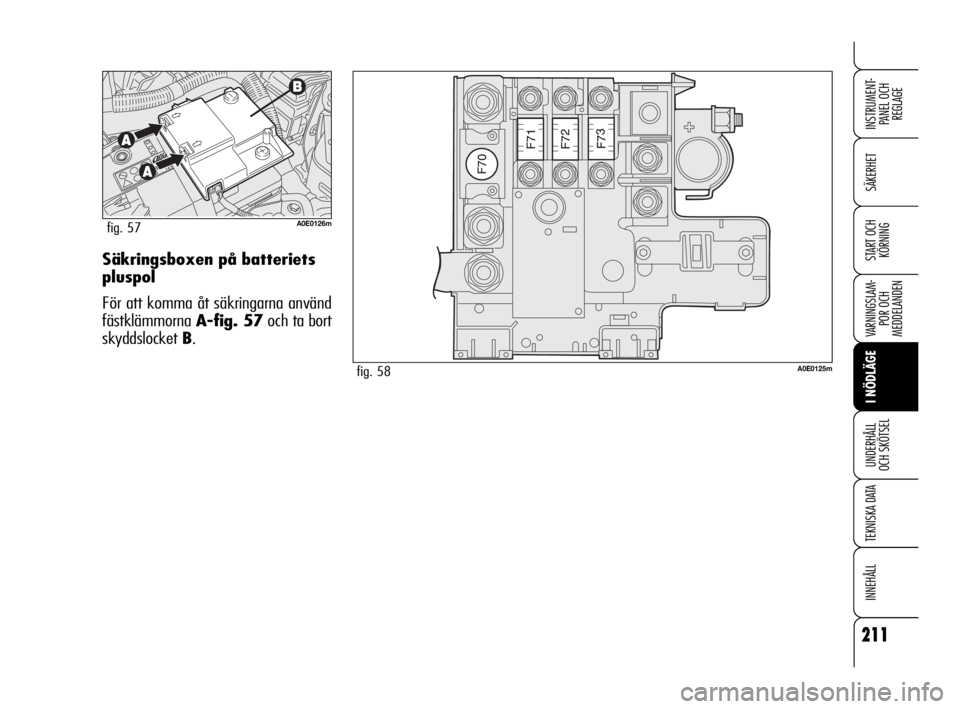

KÖRNINGSäkringsboxen på batteriets
pluspol
För att komma åt säkringarna använd
fästklämmorna A-fig. 57och ta bort
skyddslocket B.
A0E0126mfig. 57
A0E0125mfig. 58
181-222 Alfa 159 SV:181-222 Alfa 159 1ed 6/23/10 3:55 PM Page 211

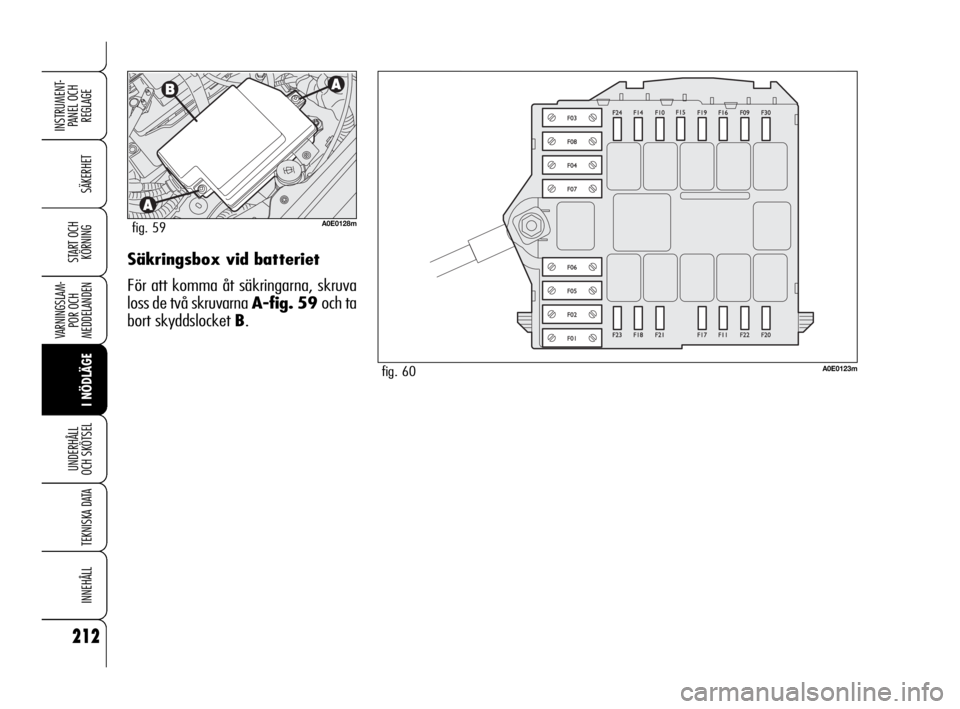

Säkringsbox vid batteriet
För att komma åt säkringarna, skruva
loss de två skruvarna A-fig. 59 och ta
bort skyddslocket B.
212
SÄKERHET
VARNINGSLAM-
POR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
INSTRUMENT-
PANEL OCH
REGLAGE
START OCH
KÖRNING
A0E0128mfig. 59
A0E0123mfig. 60
181-222 Alfa 159 SV:181-222 Alfa 159 1ed 6/23/10 3:55 PM Page 212

213
SÄKERHET
VARNINGSLAM-
POR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
INSTRUMENT-
PANEL OCH
REGLAGE
START OCH

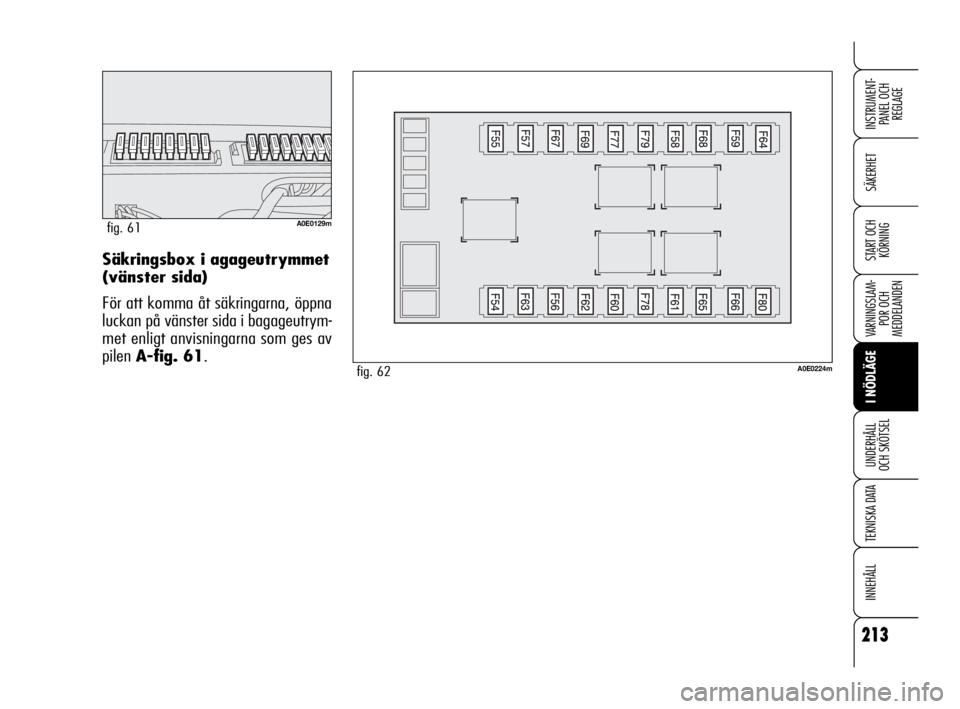

KÖRNINGSäkringsbox i agageutrymmet
(vänster sida)
För att komma åt säkringarna, öppna
luckan på vänster sida i bagageutrym-
met enligt anvisningarna som ges av
pilenA-fig. 61.
A0E0129mfig. 61
A0E0224mfig. 62
181-222 Alfa 159 SV:181-222 Alfa 159 1ed 6/23/10 3:55 PM Page 213

214
SÄKERHET
VARNINGSLAM-
POR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
INSTRUMENT-
PANEL OCH
REGLAGE
START OCH
KÖRNING
TABELL ÖVER SÄKRINGAR
LJUS SÄKRING AMP BILD
Helljus höger F14 7,5 60
Vänster helljus F15 7,5 60
Höger halvljus F12 15 56
Vänster halvljus F13 15 56
Dimljus F30 15 60
Back-/Stoppljus F35 7,5 56
Tredje stopp F37 7,5 56
Takbelysning fram/bak F39 10 56
Takbelysning fram F49 7,5 56
Körriktningsvisare F53 10 56
Varningsljus F53 10 56
STRÖMFÖRB. MAT.SÄKRING AMP BILD
Utrustningar styrenhet motorrummet F70 (MEGA-FUSE) 150 58
Säkringsbox i instrumentbrädan F71 70 58
Extra uppvärmningsanordning (uppvärmning vatten
i passagerarutrymme 600 W) (endast dieselversioner) F72 50 58
Styrenhet föruppvärmning av glödstift (dieselversion) F73 60 58
Säkringsbox i instrumentbrädan F01 (MAXI-FUSE) 60 60
