2010 Alfa Romeo 159 Drift- och underhållshandbok (in Swedish)

7
SÄKERHET
VARNINGSLAM-
POR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
INSTRUMENT-
PANEL OCH
REGLAGE
START OCH
KÖRNING
INSTRUMENTPANEL
A0E0056mfig. 1
1.Reglerbara och inställbara luftfördelare – 2. Fördelare för avimning/avfrostning för sidorutorna fram – 3.Reglagespak
för externa ljus – 4.Instrumenttavla – 5.Krockkudde på förarsida och signalhorn- 6.Reglagespak för vindrutetorkare
– 7.Mittre övre fördelare – 8.Mittre regler- och inställbara luftfördelare – 9.Nivåindikatorer för bränsle/temperaturindikator
för motorns kylvätska/temperaturindikator för motoroljan (bensinversioner) eller tryckindikator för turbokompressorn (die-
selversioner) – 10.Krockkudde på passagerarsidan – 11.Främre knäkrockkudde på passagerarsidan (till versioner/marknader
där de förutses) – 12.Förvaringslåda – 13.Bilradio (till versioner/marknader där den förutses) – 14.Reglage för kli-
matanläggningen – 15. Knappen START/STOPför start av motorn – 16.Tändningskontakt – 17.Främre knäkrockkudde
på förarsidan – 18.Rattreglage för bilradio (där förutsedda) – 19.Reglagespak för konstantfarthållaren (till versio-
ner/marknader där den förutses) – 20.Spak för öppning av motorhuv – 21.Lucka till säkringsboxen på instrumentpane-
len – 22.Brytare för kontroll av externa ljus, nollställare av trippmätaren och strålkastarnas regleringsanordning.
001-045 Alfa 159 SV.qxd 21-07-2010 8:58 Pagina 7

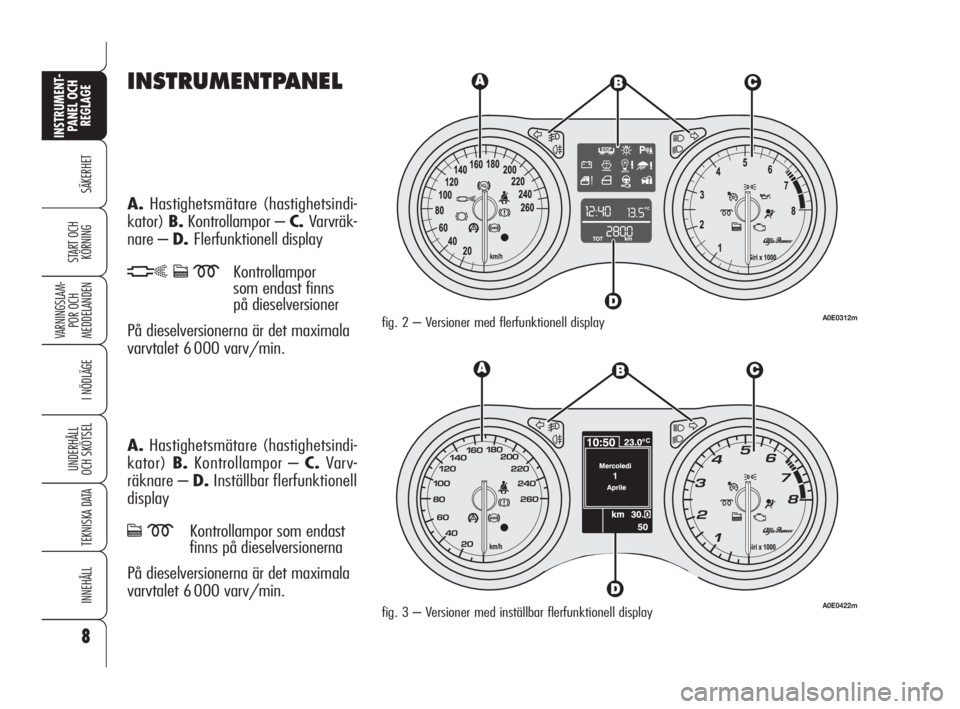

INSTRUMENTPANEL
A.Hastighetsmätare (hastighetsindi-
kator) B.Kontrollampor – C. Varvräk-
nare – D. Flerfunktionell display
hcmKontrollampor
som endast finns
på dieselversioner
På dieselversionerna är det maximala
varvtalet 6 000 varv/min.
8
SÄKERHET
VARNINGSLAM-
POR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
INSTRUMENT-
PANEL OCH
REGLAGE
START OCH
KÖRNING
fig. 2 – Versioner med flerfunktionell displayA0E0312m
A.Hastighetsmätare (hastighetsindi-
kator) B.Kontrollampor – C.Varv-
räknare – D.Inställbar flerfunktionell
display
cmKontrollampor som endast
finns på dieselversionerna
På dieselversionerna är det maximala
varvtalet 6 000 varv/min.
A0E0422mfig. 3 – Versioner med inställbar flerfunktionell display
001-045 Alfa 159 SV.qxd 21-07-2010 8:58 Pagina 8

9
SÄKERHET
VARNINGSLAM-
POR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
INSTRUMENT-
PANEL OCH
REGLAGE
START OCH
KÖRNINGA. Hastighetsmätare (hastighetsindi-
kator) B.Kontrollampor – C. Varvräk-
nare – D. Flerfunktionell display

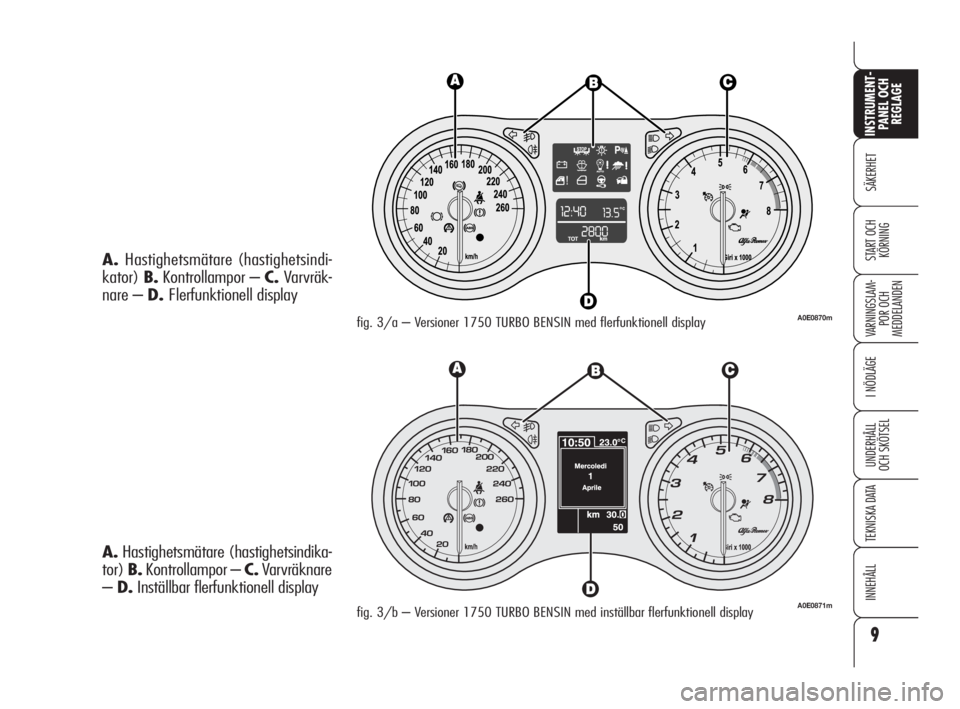

fig. 3/a – Versioner 1750 TURBO BENSIN med flerfunktionell displayA0E0870m
A.Hastighetsmätare (hastighetsindika-
tor) B.Kontrollampor – C.Varvräknare
– D.Inställbar flerfunktionell display
A0E0871mfig. 3/b – Versioner 1750 TURBO BENSIN med inställbar flerfunktionell display
001-045 Alfa 159 SV.qxd 21-07-2010 8:58 Pagina 9

10
SÄKERHET
VARNINGSLAM-
POR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
INSTRUMENT-
PANEL OCH
REGLAGE
START OCH
KÖRNING

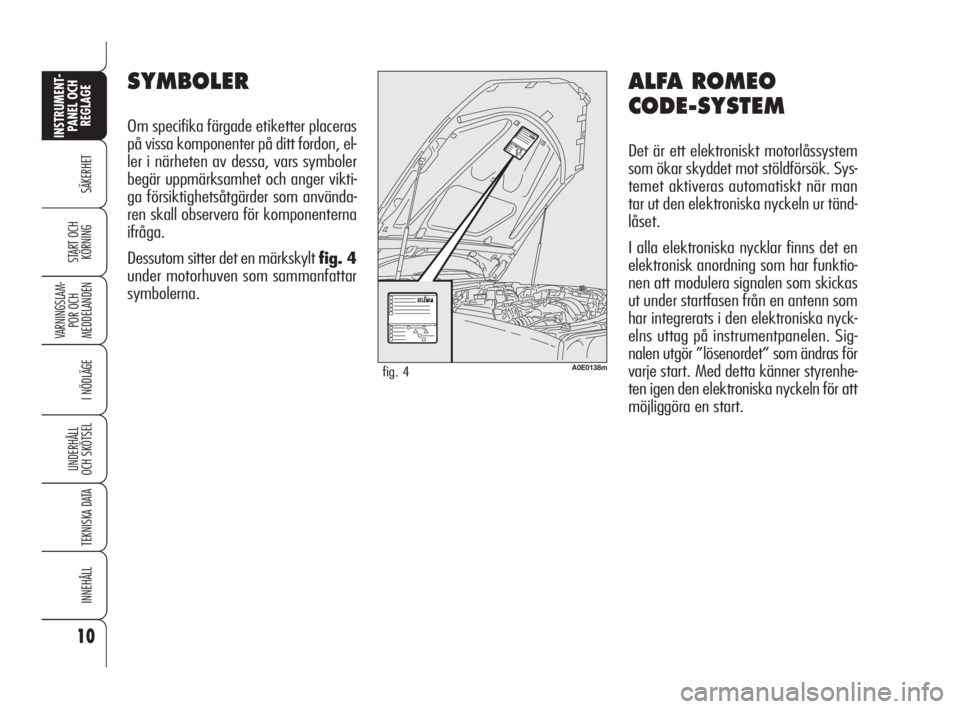

ALFA ROMEO
CODE-SYSTEM
Det är ett elektroniskt motorlåssystem
som ökar skyddet mot stöldförsök. Sys-
temet aktiveras automatiskt när man
tar ut den elektroniska nyckeln ur tänd-
låset.
I alla elektroniska nycklar finns det en
elektronisk anordning som har funktio-
nen att modulera signalen som skickas
ut under startfasen från en antenn som
har integrerats i den elektroniska nyck-
elns uttag på instrumentpanelen. Sig-
nalen utgör ”lösenordet” som ändras för
varje start. Med detta känner styrenhe-
ten igen den elektroniska nyckeln för att
möjliggöra en start.
SYMBOLER
Om specifika färgade etiketter placeras
på vissa komponenter på ditt fordon, el-
ler i närheten av dessa, vars symboler
begär uppmärksamhet och anger vikti-
ga försiktighetsåtgärder som använda-
ren skall observera för komponenterna
ifråga.
Dessutom sitter det en märkskylt fig. 4
under motorhuven som sammanfattar
symbolerna.
A0E0138mfig. 4
001-045 Alfa 159 SV.qxd 21-07-2010 8:58 Pagina 10

11
SÄKERHET
VARNINGSLAM-
POR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
INSTRUMENT-
PANEL OCH
REGLAGE
START OCH
KÖRNING

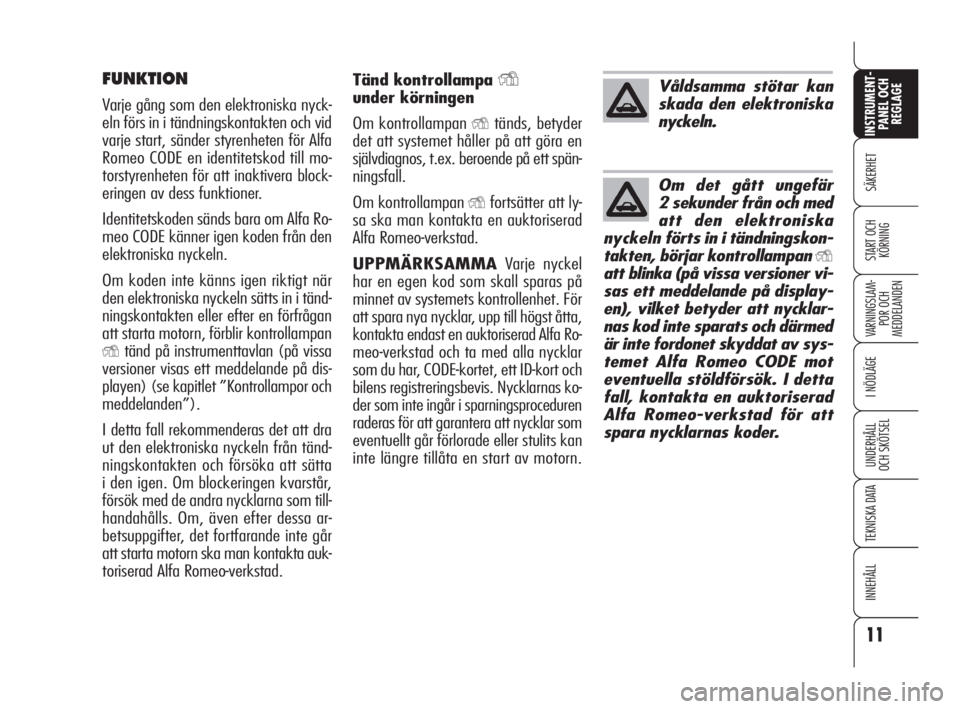

Tänd kontrollampa Y
under körningen
Om kontrollampan
Ytänds, betyder
det att systemet håller på att göra en
självdiagnos, t.ex. beroende på ett spän-
ningsfall.
Om kontrollampan
Yfortsätter att ly-
sa ska man kontakta en auktoriserad
Alfa Romeo-verkstad.
UPPMÄRKSAMMAVarje nyckel
har en egen kod som skall sparas på
minnet av systemets kontrollenhet. För
att spara nya nycklar, upp till högst åtta,
kontakta endast en auktoriserad Alfa Ro-
meo-verkstad och ta med alla nycklar
som du har, CODE-kortet, ett ID-kort och
bilens registreringsbevis. Nycklarnas ko-
der som inte ingår i sparningsproceduren
raderas för att garantera att nycklar som
eventuellt går förlorade eller stulits kan
inte längre tillåta en start av motorn.
FUNKTION
Varje gång som den elektroniska nyck-
eln förs in i tändningskontakten och vid
varje start, sänder styrenheten för Alfa
Romeo CODE en identitetskod till mo-
torstyrenheten för att inaktivera block-
eringen av dess funktioner.
Identitetskoden sänds bara om Alfa Ro-
meo CODE känner igen koden från den
elektroniska nyckeln.
Om koden inte känns igen riktigt när
den elektroniska nyckeln sätts in i tänd-
ningskontakten eller efter en förfrågan
att starta motorn, förblir kontrollampan
Ytänd på instrumenttavlan (på vissa
versioner visas ett meddelande på dis-
playen) (se kapitlet ”Kontrollampor och
meddelanden”).
I detta fall rekommenderas det att dra
ut den elektroniska nyckeln från tänd-
ningskontakten och försöka att sätta
i den igen. Om blockeringen kvarstår,
försök med de andra nycklarna som till-
handahålls. Om, även efter dessa ar-
betsuppgifter, det fortfarande inte går
att starta motorn ska man kontakta auk-
toriserad Alfa Romeo-verkstad.
Våldsamma stötar kan
skada den elektroniska
nyckeln.
Om det gått ungefär
2 sekunder från och med
att den elektroniska
nyckeln förts in i tändningskon-
takten, börjar kontrollampan
Y
att blinka (på vissa versioner vi-
sas ett meddelande på display-
en), vilket betyder att nycklar-
nas kod inte sparats och därmed
är inte fordonet skyddat av sys-
temet Alfa Romeo CODE mot
eventuella stöldförsök. I detta
fall, kontakta en auktoriserad
Alfa Romeo-verkstad för att
spara nycklarnas koder.
001-045 Alfa 159 SV.qxd 21-07-2010 8:58 Pagina 11

12
SÄKERHET
VARNINGSLAM-
POR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
INSTRUMENT-
PANEL OCH
REGLAGE
START OCH
KÖRNINGKnappen Ëaktiverar en central öppning
av dörrarna och tanklocket och larmet
inaktiveras (för versioner/marknader
där det förutses).
Knappen
`öppnar bagageluckan.
När dörrarna låses upp med knappen
Ë,
och ingen dörr eller baklucka öppnas
inom 2,5 minuter, låser systemet auto-
matiskt fordonet på nytt.

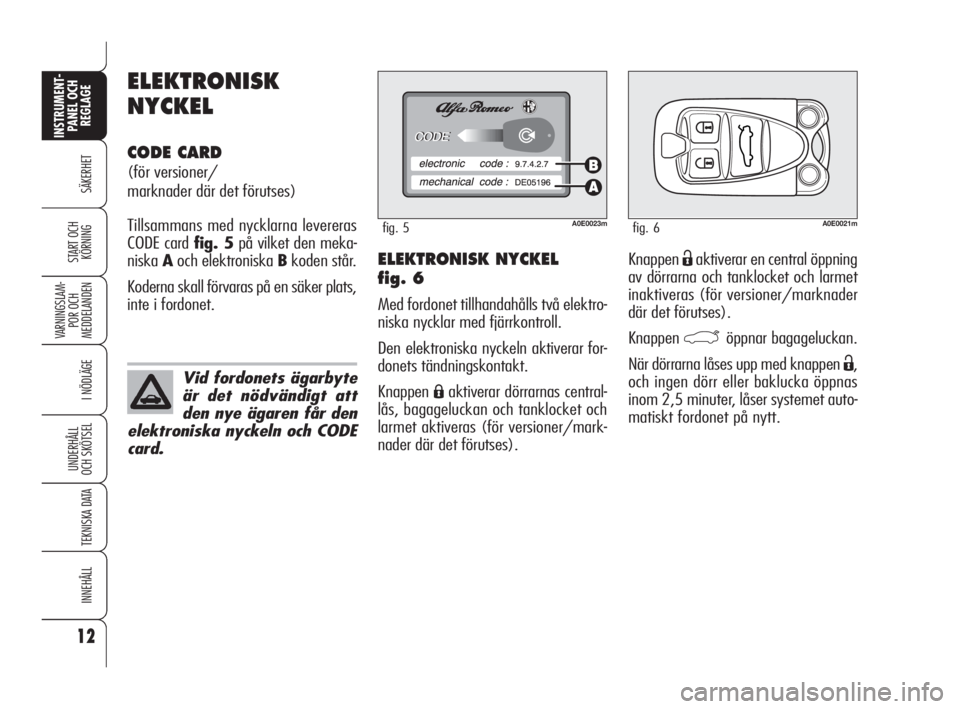

ELEKTRONISK NYCKEL
fig. 6
Med fordonet tillhandahålls två elektro-
niska nycklar med fjärrkontroll.
Den elektroniska nyckeln aktiverar for-
donets tändningskontakt.
Knappen
Áaktiverar dörrarnas central-
lås, bagageluckan och tanklocket och
larmet aktiveras (för versioner/mark-
nader där det förutses).
ELEKTRONISK
NYCKEL
CODE CARD
(för versioner/
marknader där det förutses)
Tillsammans med nycklarna levereras
CODE card fig. 5på vilket den meka-
niska Aoch elektroniska Bkoden står.
Koderna skall förvaras på en säker plats,
inte i fordonet.
A0E0023mfig. 5A0E0021mfig. 6
Vid fordonets ägarbyte
är det nödvändigt att
den nye ägaren får den
elektroniska nyckeln och CODE
card.
001-045 Alfa 159 SV.qxd 21-07-2010 8:58 Pagina 12

13
SÄKERHET
VARNINGSLAM-
POR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
INSTRUMENT-
PANEL OCH
REGLAGE
START OCH

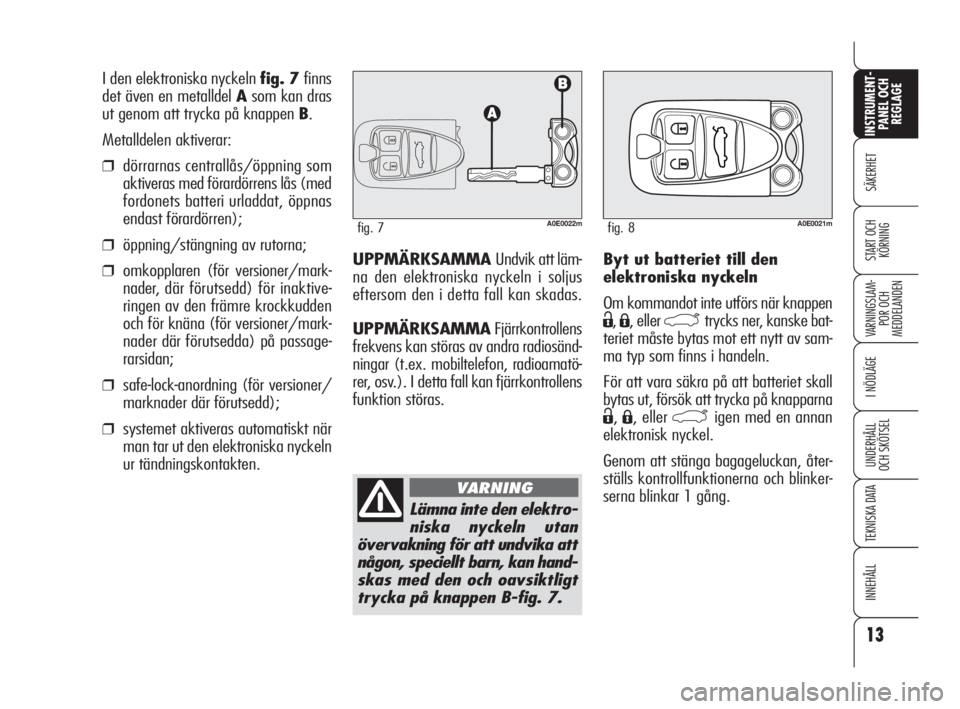

KÖRNINGByt ut batteriet till den
elektroniska nyckeln
Om kommandot inte utförs när knappen
Ë, Á, eller `trycks ner, kanske bat-
teriet måste bytas mot ett nytt av sam-
ma typ som finns i handeln.
För att vara säkra på att batteriet skall
bytas ut, försök att trycka på knapparna
Ë, Á, eller `igen med en annan
elektronisk nyckel.
Genom att stänga bagageluckan, åter-
ställs kontrollfunktionerna och blinker-
serna blinkar 1 gång. UPPMÄRKSAMMA Undvik att läm-
na den elektroniska nyckeln i soljus
eftersom den i detta fall kan skadas.
UPPMÄRKSAMMAFjärrkontrollens
frekvens kan störas av andra radiosänd-
ningar (t.ex. mobiltelefon, radioamatö-
rer, osv.). I detta fall kan fjärrkontrollens
funktion störas. I den elektroniska nyckeln fig. 7 finns
det även en metalldel Asom kan dras
ut genom att trycka på knappen B.
Metalldelen aktiverar:
❒dörrarnas centrallås/öppning som
aktiveras med förardörrens lås (med
fordonets batteri urladdat, öppnas
endast förardörren);
❒öppning/stängning av rutorna;
❒omkopplaren (för versioner/mark-
nader, där förutsedd) för inaktive-
ringen av den främre krockkudden
och för knäna (för versioner/mark-
nader där förutsedda) på passage-
rarsidan;
❒safe-lock-anordning (för versioner/
marknader där förutsedd);
❒systemet aktiveras automatiskt när
man tar ut den elektroniska nyckeln
ur tändningskontakten.
A0E0022mfig. 7
Lämna inte den elektro-
niska nyckeln utan
övervakning för att undvika att
någon, speciellt barn, kan hand-
skas med den och oavsiktligt
trycka på knappen B-fig. 7.
VARNING
A0E0021mfig. 8
001-045 Alfa 159 SV.qxd 21-07-2010 8:58 Pagina 13

14
SÄKERHET
VARNINGSLAM-
POR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
INSTRUMENT-
PANEL OCH
REGLAGE
START OCH
KÖRNING
SAFE LOCK-ANORDNING
(På version/marknad där detta
förutses)
Det här är en säkerhetsanordning som
förhindrar de invändiga handtagens
funktion.
Safe-lock-anordningen är därför det bäs-
ta möjliga skyddet mot inbrottsförsök.
Det rekommenderas därmed att aktivera
det varje gång som fordonet lämnas par-
kerat.
Genom att aktivera
safe lock-anordningen
går det inte att på något vis
öppna dörrarna inifrån fordo-
net. Se därför till att det inte
finns några människor i fordo-
net innan du stiger ut.
VARNING

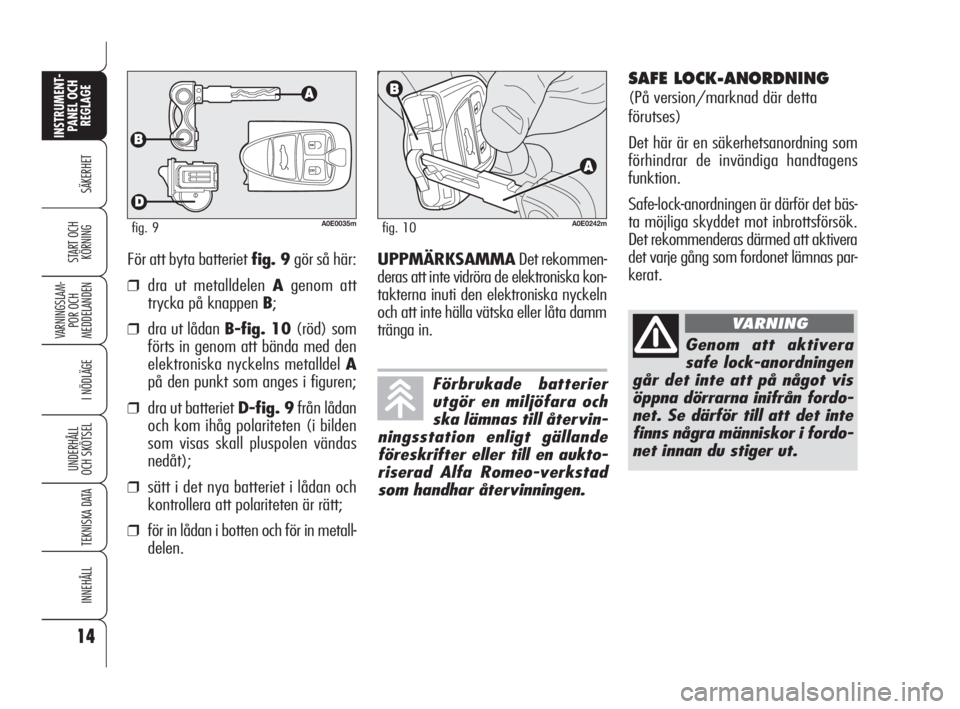

För att byta batteriet fig. 9gör så här:
❒dra ut metalldelen Agenom att
trycka på knappen B;
❒dra ut lådan B-fig. 10(röd) som
förts in genom att bända med den
elektroniska nyckelns metalldel A
på den punkt som anges i figuren;
❒dra ut batteriet D-fig. 9från lådan
och kom ihåg polariteten (i bilden
som visas skall pluspolen vändas
nedåt);
❒sätt i det nya batteriet i lådan och
kontrollera att polariteten är rätt;
❒för in lådan i botten och för in metall-
delen.UPPMÄRKSAMMADet rekommen-
deras att inte vidröra de elektroniska kon-
takterna inuti den elektroniska nyckeln
och att inte hälla vätska eller låta damm
tränga in.
A0E0035mfig. 9A0E0242mfig. 10
Förbrukade batterier
utgör en miljöfara och
ska lämnas till återvin-
ningsstation enligt gällande
föreskrifter eller till en aukto-
riserad Alfa Romeo-verkstad
som handhar återvinningen.
