STRÖMFÖRB. MAT.SÄKRING AMP BILD
Klimatanläggningens elfläkt (versioner 1.8 140 HK) F02 (MAXI-FUSE) 40 60
Klimatanläggningens elfläkt (versioner 2.2 JTS Selespeed) F02 (MAXI-FUSE) 50 60
Elektriskt dörrlås F03 (MAXI-FUSE) 20 60
Nod broms (pump) F04 (MAXI-FUSE) 40 60
Nod broms (magnetventil) (versioner med ABS) F05 (MAXI-FUSE) 40 60
Nod broms (magnetventil) (versioner med VDC) F05 (MAXI-FUSE) 20 60
Kylarens elfläkt (låg hastighet)
(versioner 1.8 140 HK, 2.2 JTS Selespeed) F06 (MAXI-FUSE) 40 60
Kylarens elfläkt (hög hastighet) F07 (MAXI-FUSE) 50 60
Försörjning extra uppvärmningsanordning (uppvärmning vatten
i passagerarutrymme 300 W) (dieselversioner) F08 30 60
Stålkastarspolare F09 20 60
Signalhorn F10 15 60
Klimatanläggningens kompressor F19 7,5 60
Uppvärmning av vindruta F20 20 60
181-222 Alfa 159 SV:181-222 Alfa 159 1ed 6/23/10 3:55 PM Page 215

216
SÄKERHET
VARNINGSLAM-
POR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
INSTRUMENT-
PANEL OCH
REGLAGE
START OCH
KÖRNING
STRÖMFÖRB. MAT.SÄKRING AMP BILD
Ström till bränslepump F21 20 60
Försörjning bilradio/navigationssystem/Blue&Me F23 15 60
Försörjning + nyckel för reläspolar styrenhet i motorrummet/
styrenhet panel, Body Computer F31 7,5 56
Nodo förardörr/nod passegerardörr/tändningskontakt F32 15 56
Bakre vänster fönsterhiss/Nod bagageutrymmet F33 20 56
Bakre höger fönsterhiss/Nod bagageutrymmet F34 20 56
Sensor närvaro vatten i dieselfilter/flödesmätare/
Brytare för stoppljus/kontrollpanel mittre konsol/
Konstantfarthållare/AQS-sensor F35 7,5 56
Försörjning nod bagageutrymme/låsens ställdon F36 20 56
Positiv med nyckel på start för stoppljus, tredje stopp,
instrument, orientering strålkastare F37 7,5 56
Öppna bagageluckan F38 15 56
Försörjning + batteri för klimatanläggning, takbelysning,
volymetriskt larm, diagnosuttag EOBD-system F39 10 56
181-222 Alfa 159 SV:181-222 Alfa 159 1ed 6/23/10 3:55 PM Page 216

217
SÄKERHET
VARNINGSLAM-
POR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
INSTRUMENT-
PANEL OCH
REGLAGE
START OCH
KÖRNING
STRÖMFÖRB. MAT.SÄKRING AMP BILD
Eluppvärmd bakruta F40 30 56
Avfrostning externa speglar/reläspole för elvärmd bakruta F41 7,5 56
Vindrutetorkare/vindrutespolare F43 30 56
Cigarettändare fram på mittre konsol F44 10 56
Försörjning strömuttag i bagageutrymmet F45 15 56
Soltak F46 20 56
Kraftförsörjning förardörrens nod F47 20 56
Kraftförsörjning passagerardörrens noder F48 30 56
+ Nycklar för rattens nod/Styrenhet soltak/
Främre och bakre takbelysning/Cvs/Nod Blue&Me/
Volymetriska sensorer/Vänster och höger säte F49 7,5 56
Försörjning med nyckel på start för nod telematisk info/
Nod automatväxel/Extra uppvärmningsanordning/
Vänster kontrollpanel/Startknapp START/STOP,
Styrenhet parkeringssensorer/Elektrokromisk spegel/
Nod Blue&Me/Förberedelse bilradio/AQS/Konstantfarthållare F51 7,5 56
181-222 Alfa 159 SV:181-222 Alfa 159 1ed 6/23/10 3:55 PM Page 217

STRÖMFÖRB. MAT.SÄKRING AMP BILD
Bakrutetorkare/bakre cigarettändare F52 15 56
Nod instrumentpanel F53 10 56
Ljudförstärkare F54 30 62
Inställning av vänster framsäte F56 25 62
Uppvärmning av vänster framsäte F57 7,5 62
Inställning av höger framsäte F60 25 62
Ljudförstärkare Bose på hatthylla F61 15 62
Uppvärmning av höger framsäte F67 7,5 62
Tillgänglig F58 — 62
Tillgänglig F59 — 62
Tillgänglig F62 — 62
Tillgänglig F63 — 62
Tillgänglig F64 — 62
Tillgänglig F66 — 62
Tillgänglig F68 — 62
Tillgänglig F69 — 62
Tillgänglig F77 — 62
Tillgänglig F78 — 62
Tillgänglig F79 — 62
Tillgänglig F80 — 62
218
SÄKERHET
VARNINGSLAM-
POR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
INSTRUMENT-
PANEL OCH
REGLAGE
START OCH
KÖRNING
181-222 Alfa 159 SV:181-222 Alfa 159 1ed 6/23/10 3:55 PM Page 218

219
SÄKERHET
VARNINGSLAM-
POR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
INSTRUMENT-
PANEL OCH
REGLAGE
START OCH
KÖRNING
LADDA BATTERIET
UPPMÄRKSAMMABeskrivningen
av batteriets laddningsprocedur ges en-
dast i upplysningssyfte. Kontakta auk-
toriserad verkstad för Alfa Romeo för att
ladda batteriet.
Det rekommenderas en långsam ladd-
ning på låg strömstyrka under ungefär
24 timmar. En laddning under alltför
lång tid kan skada batteriet.Gör så här för att ladda:
❒Koppla från klämman från batteriets
minuspol (−).
❒Koppla laddarens kablar till batteri-
ets poler. Respektera polariteten;
❒Sätt på laddaren.
❒Efter uppladdningen, stäng av ap-
paraten innan den kopplas från bat-
teriet.
❒Koppla klämman från batteriets mi-
nuspol (−).

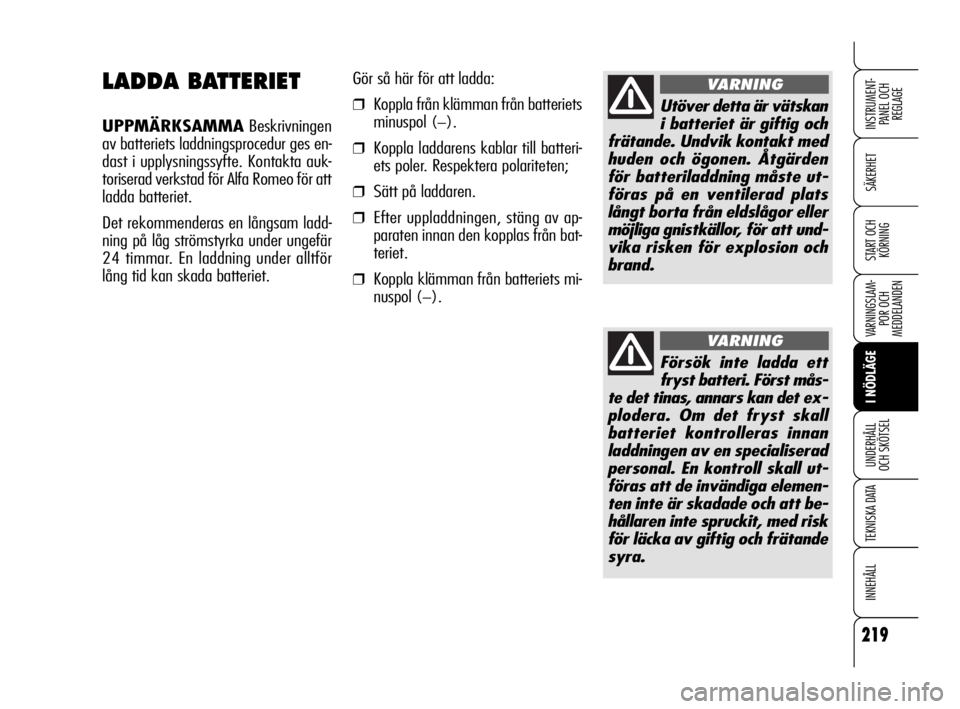

Utöver detta är vätskan
i batteriet är giftig och
frätande. Undvik kontakt med
huden och ögonen. Åtgärden
för batteriladdning måste ut-
föras på en ventilerad plats
långt borta från eldslågor eller
möjliga gnistkällor, för att und-
vika risken för explosion och
brand.
VARNING
Försök inte ladda ett
fryst batteri. Först mås-
te det tinas, annars kan det ex-
plodera. Om det fryst skall
batteriet kontrolleras innan
laddningen av en specialiserad
personal. En kontroll skall ut-
föras att de invändiga elemen-
ten inte är skadade och att be-
hållaren inte spruckit, med risk
för läcka av giftig och frätande
syra.
VARNING
181-222 Alfa 159 SV:181-222 Alfa 159 1ed 6/23/10 3:55 PM Page 219

220
SÄKERHET
VARNINGSLAM-
POR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
INSTRUMENT-
PANEL OCH
REGLAGE
START OCH
KÖRNING
MED DOMKRAFTEN
Se beskrivningen i avsnittet ”Byte av ett
hjul” i detta kapitel.
LYFTA BILEN
MED DOMKRAFT ELLER
MED VERKSTADSLYFT

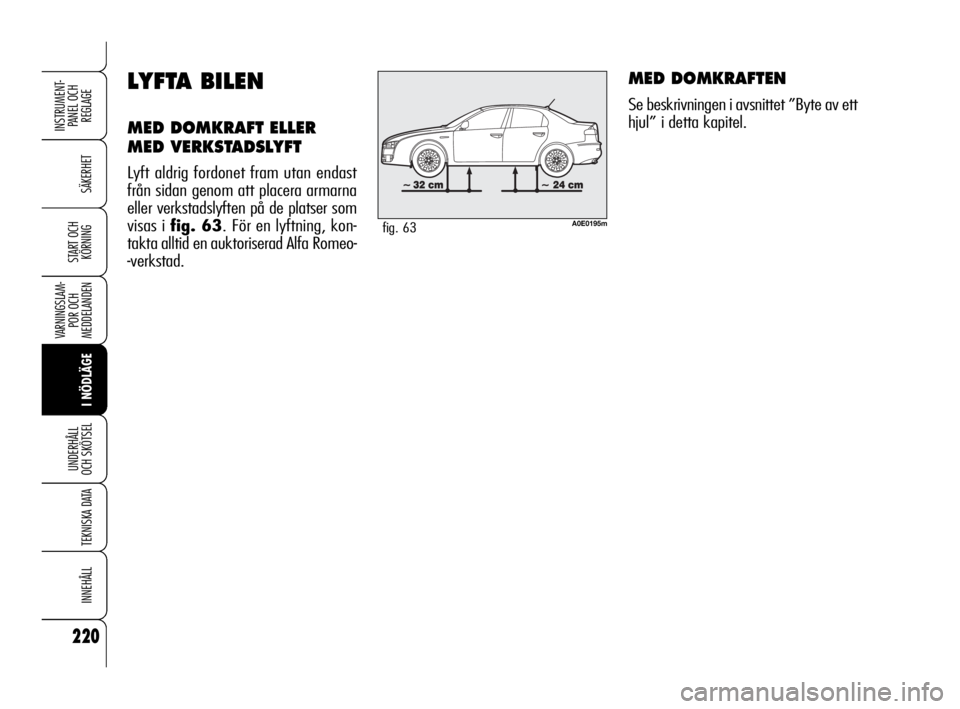

Lyft aldrig fordonet fram utan endast
från sidan genom att placera armarna
eller verkstadslyften på de platser som
visas i fig. 63. För en lyftning, kon-
takta alltid en auktoriserad Alfa Romeo-
-verkstad.
A0E0195mfig. 63
181-222 Alfa 159 SV:181-222 Alfa 159 1ed 6/23/10 3:55 PM Page 220

221
SÄKERHET
VARNINGSLAM-
POR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
INSTRUMENT-
PANEL OCH
REGLAGE
START OCH
KÖRNING
BOGSERING
AV BILEN
Bogseringsringen som medföljer bilen är
placerad i lådan Fix&Go automatic.
FÖRSIKTIGHETSÅTGÄRDER
VID BOGSERING AV BILEN
För att inte skada delar på växellådan,
bogsera bilen endast på ett av de föl-
jande sätten:
❒med lyfta framhjul och bakhjulen pla-
cerade på släpet;
❒med lyfta bakhjul och framhjulen pla-
cerade på släpet;
❒placera fordonet på bärgningsbilen
med alla fyra hjul på lastflaket.
A0E0111mfig. 64

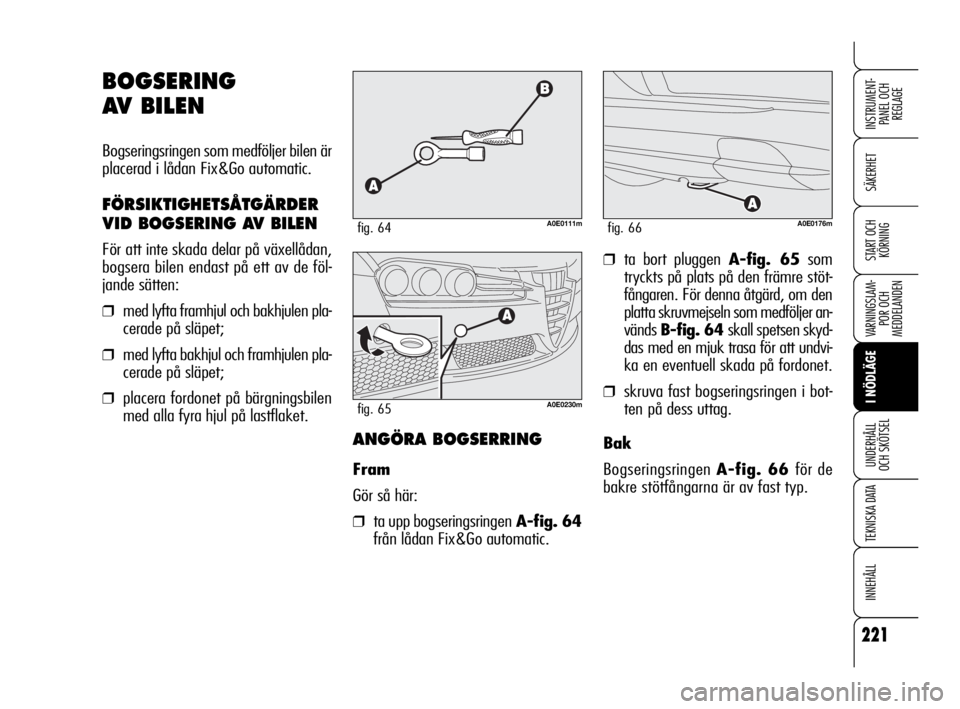

❒ta bort pluggen A-fig. 65som
